Abaqus入门教程:结果动画输出设置

在有限元分析时,为了便于对结果的展示,有时我们需要将计算结果输出为动画文件,以便别人更直观理解我们的计算结果。


Abaqus提供了三种动画播放方式,分别是:


1)Scale factor animation(缩放系数)

静态的画面可以通过这种方式显示,比如可以看看静力作用下结构变形。

2)Time history animation(时间历程)

瞬态动力学分析、模态分析等等可以选择这种方式,显示不同时间点、不同频率下的结果。

3)Harmonic animation(谐振)

对于静态画面类似于Scale factor animation,还可以显示如简谐振动的结果。


在Abaqus的后处理界面中,我们可以通过不同的播放方式查看结果动画,那么,如何将动画保存为文件呢?下面以一个10阶模态振型的显示为例,用Time history animation动画播放方式,看看在Abaqus中如何输出动画文件。


01进入后处理模块

在module中选择Visualization,并打开相应的结果文件(*.ODB)。


02选择动画播放的方式

先选择动画播放方式,让画面动起来。有两种方法可以进行设置。

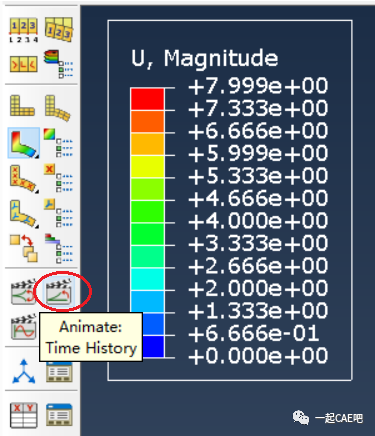

方法1:从快捷工具栏中选择

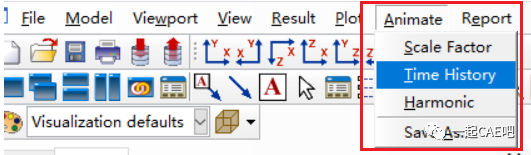

方法2:从菜单栏Animate→Time History选择



03输出文件保存设置

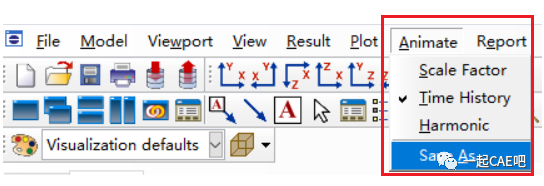

从菜单栏Animate→Save As

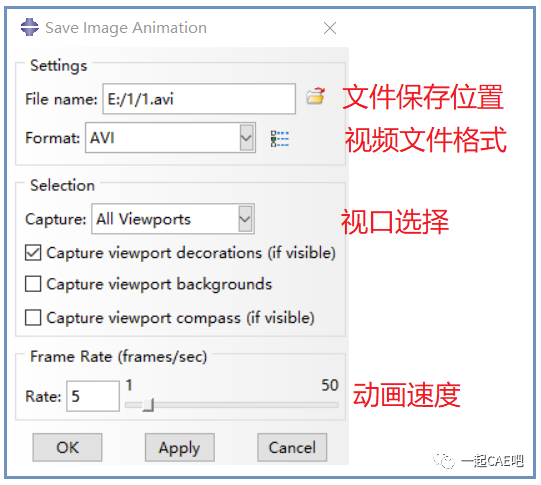

进入动画保存设置菜单,这里可设置文件保存位置、视频文件格式(包括文件格式、像素、解码器等)、视口选择、动画播放速度等。设置好后点击Apply,即可保存动画文件到指定目录。

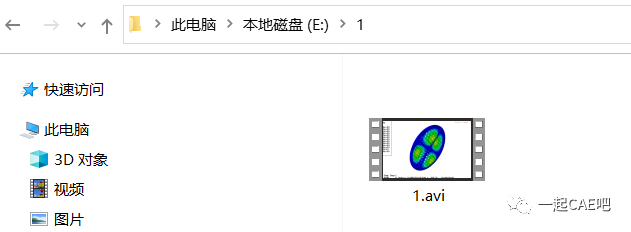

可以看到在指定文件夹下生成了一个视频文件。

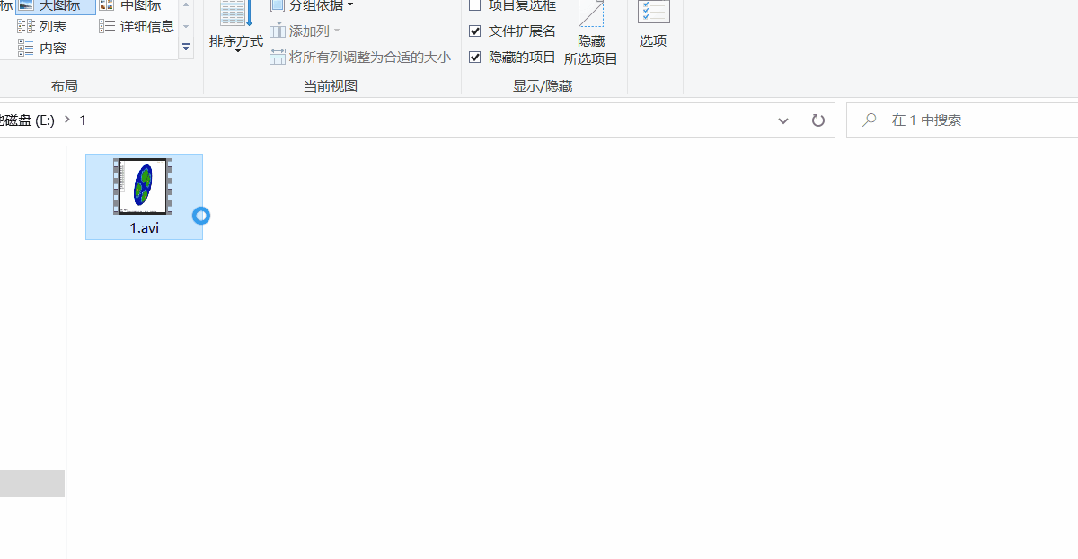

打开视频看看
