Abaqus图片输出设置总结（附6.14.1安装包）

关于Abaqus图片输出的总结

1.改变abaqus界面背景颜色

Aabaqus默认的背景为渐变蓝色，如果想把背景变为白色，方便导出图片，则可以进行以下操作。

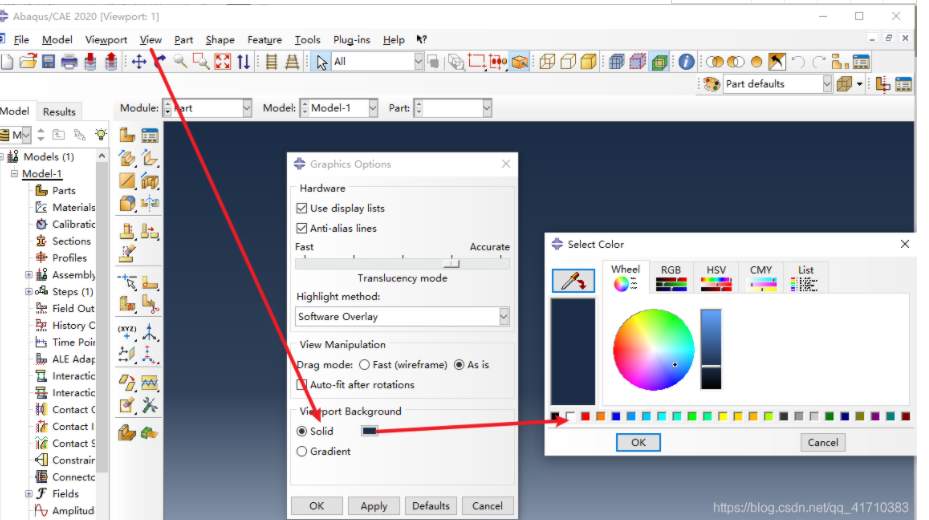

View-Graphics Options-Viewport Background-Solid(点击圆圈)-选择颜色(白色)即可。

2.设定界面文字是否显示

1Abaqus界面上有默认输出的文字和坐标和图例等，可以通过以下操作选择是否显示这些内容。

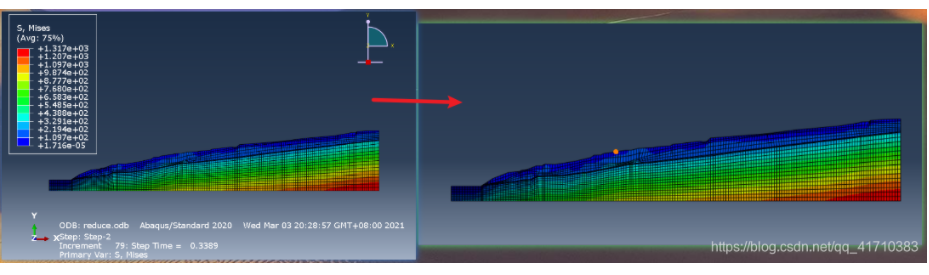

2Viewport-Viewport Annotation Options-General-Visibility

3取消勾选其中的内容即可

3.图例大小

为了美观需要显示较小的图例，通过以下操作即可

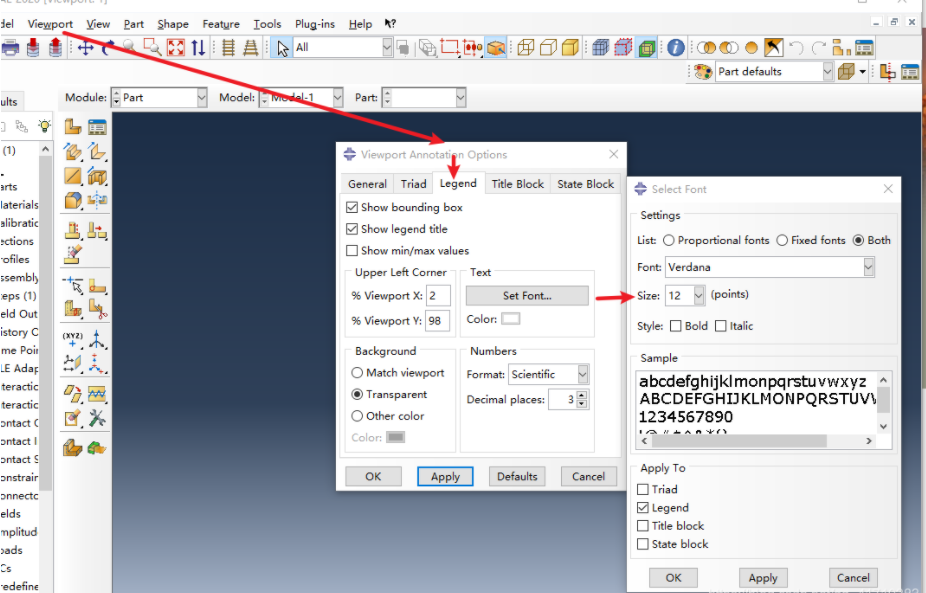

Viewport-Viewport Annotation Options-Legend-Set Font-Size

修改Size的大小即可

4.将云图中的网格除去

有时为了输出图片的美观，需要将划分好的网格去除，通过以下操作即可。

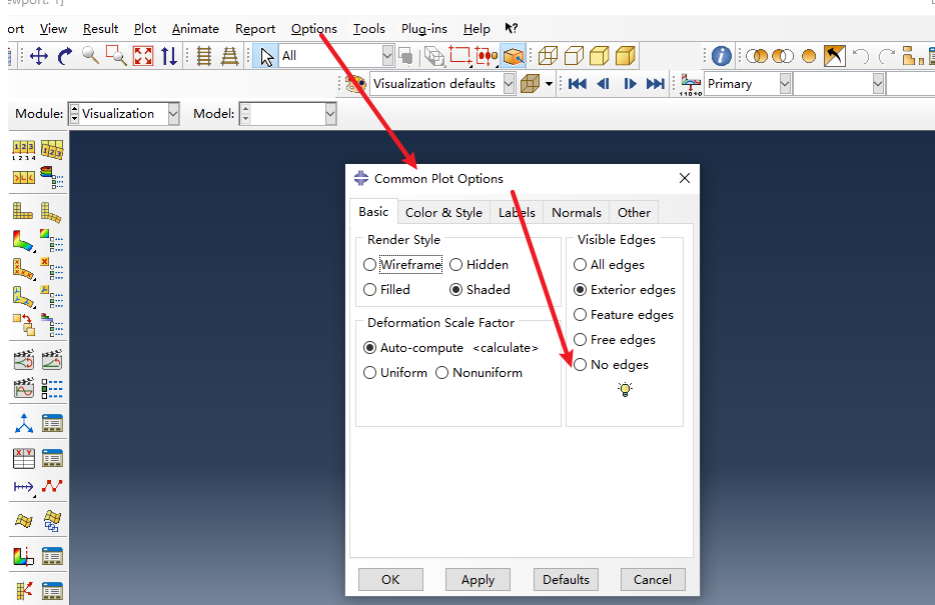

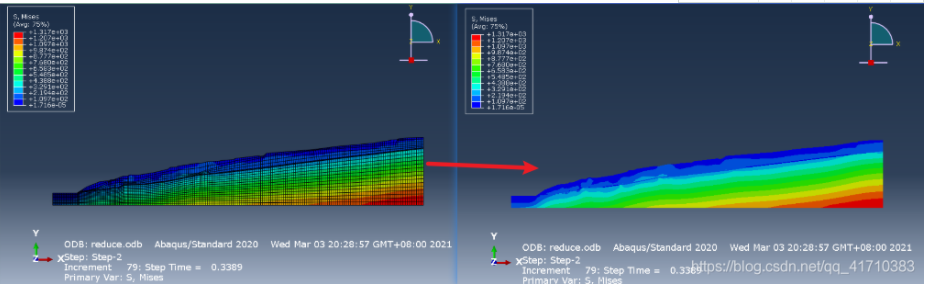

Option-Common Plot Options-No edges

点选No edges即可

5.输出高清png图片

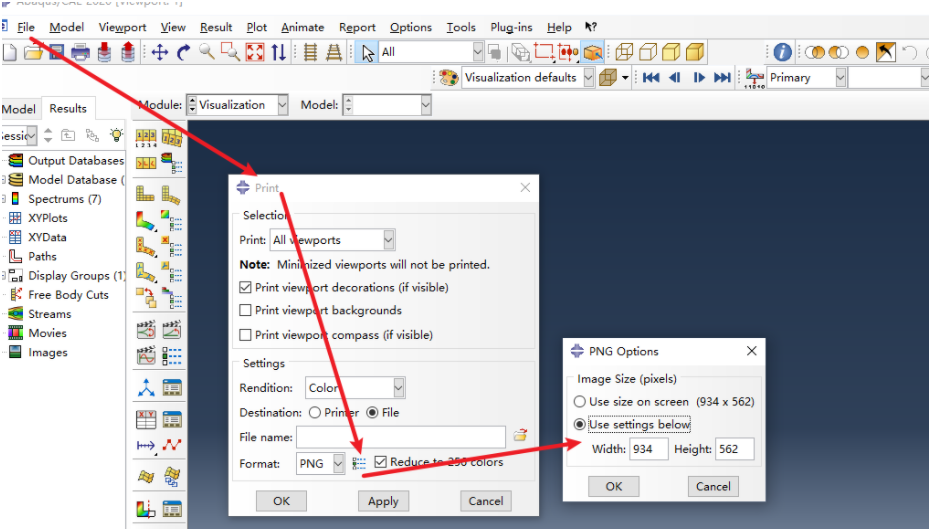

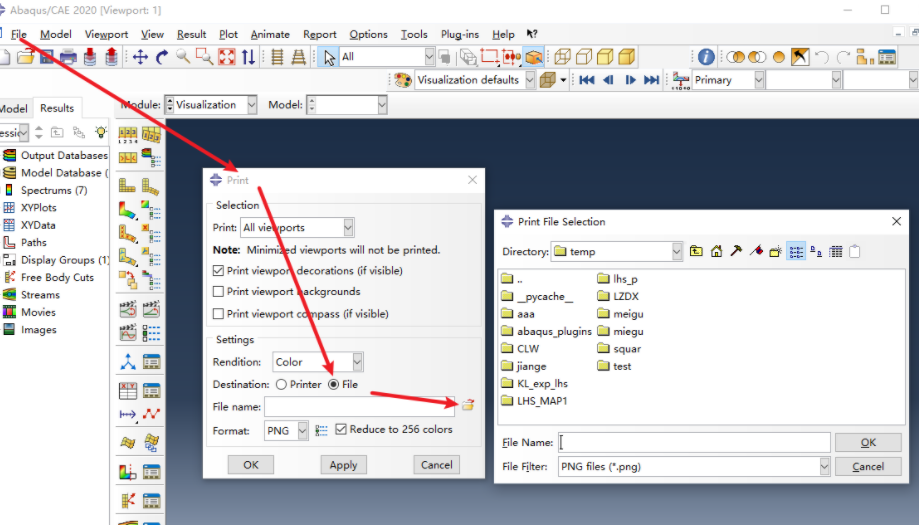

File-Print

需要高清图片，点掉256色，进一步选择PNG Formal Options即可进入分辨率界面。

以上即为Abaqus图片输出相关的操作过程
