SOLIDWORKS模型参数提取秘籍:精准掌控设计数据

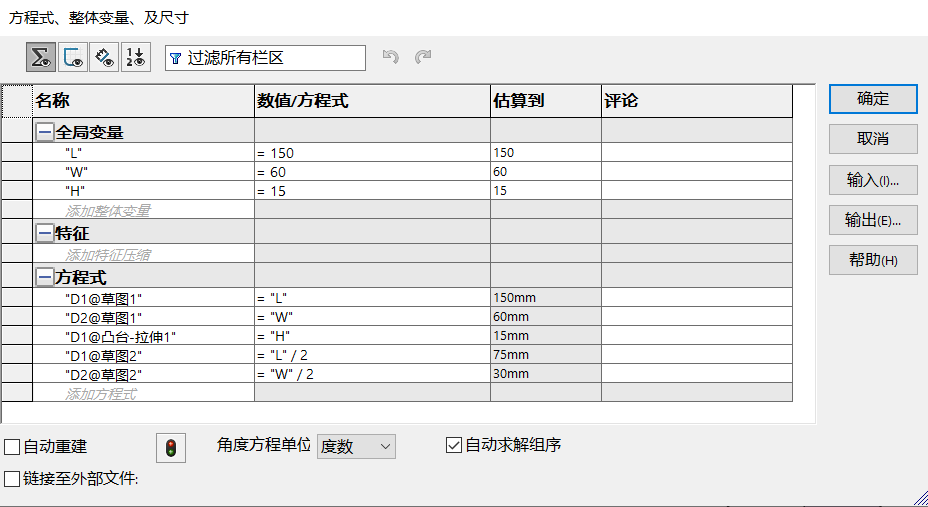

我们知道SOLIDWORKS建模思路本身就是参数化的思路,不仅可以单独通过尺寸来驱动模型的变化,还可以通过逻辑关系来驱动。在使用方程式的时候,我们关联的都是模型当中的参数值,比如草图里的驱动尺寸(D1@草图1)、拉伸的高度(D1@凸台-拉伸1)等等。


使用方程式,我们可以不去将参数读取出来,直接在模型内部实现关联,但是如果通过外部(参数表或开发插件)驱动,那就需要将模型当中的参数全部提取出来,不然手动一个一个写的话,那工作量就太大了。

SOLIDWORKS如何获取模型中的参数的图1


那我们如何来提取模型当中的全部参数呢?其实我们可以借助SOLIDWORKS自动化参数设计插件SolidKits.AutoWorks软件来完成。

SOLIDWORKS如何获取模型中的参数的图2

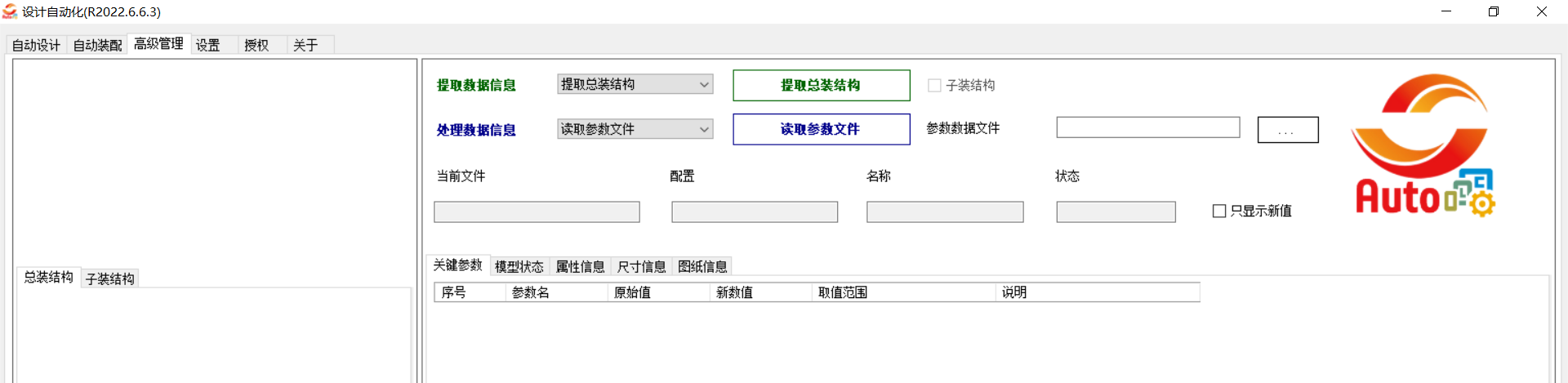

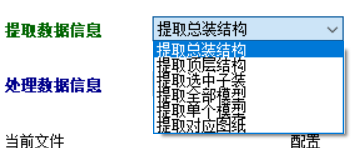

打开SolidKits.AutoWorks软件之后,在高级管理选项卡中,提取数据信息的地方,我们可以提取装配体的设计树结构、提取装配体中所有模型的参数、提取单个模型的参数等。前提是我们要在SOLIDWORKS软件中将我们需要提取参数的模型打开。如果提取装配体中的所有模型参数,那就将装配体打开(不需要将零件打开),如果要提取单个零件参数,就将零件打开。

SOLIDWORKS如何获取模型中的参数的图3

等待软件提取完成之后,选择处理数据信息里面的生成参数文件,就可以将参数全部读取到Excel表中了,是不是非常简单呢!
