1 前言
之前我们用自带的Evaporation&Condensation模型模拟一下水的沸腾问题,并提出一些可能在其他案例没有的观点供参考(可以点击文末“阅读原文”查看)。
今天我们继续做一个管内水沸腾制蒸汽的案例。
2 模型描述

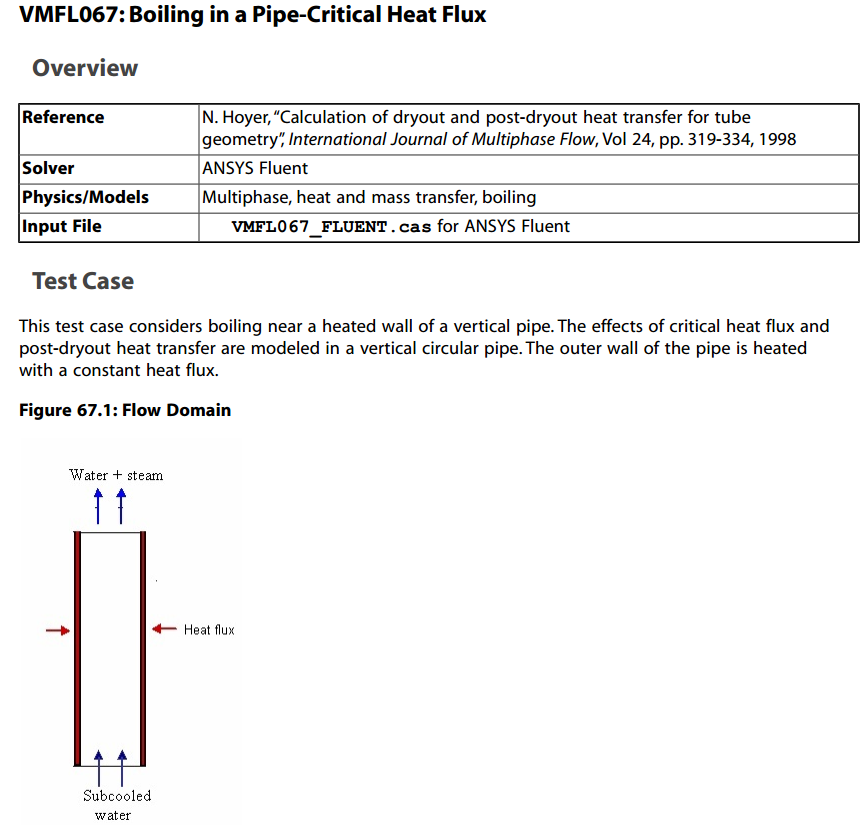

本次案例模型来自于FLUENT 2019R3官方验证案例VMFL067,只是在原来的基础上稍加修改。
原案例是欠热水的临界热流密度(CHF)模拟,本案例将入口水的温度设置为饱和温度,这样壁面的热功率全部用于制蒸汽,因为压力不变,水的饱和温度不变,饱和状态的水吸热即沸腾蒸发生成水蒸气。
原案例重要参数:管径10mm,管长7m,入口水的质量流率1495kg/m2s(单相),饱和压力7.0176MPa,饱和温度286℃,入口水温282℃(欠热),壁面热流密度797000W/m2。本案例部分参数修改为:入口水温286℃,壁面热流密度1060000 W/m2(总热功率233106.17W),其余参数不变。
3 求解设置
本案例需进行如下设置,否则可能无法得到案例的结果。

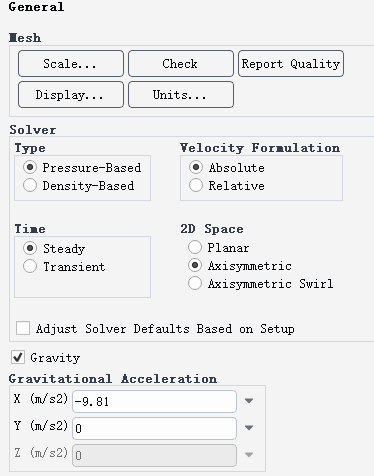

首先,选择稳态求解,开启重力选项。
选择欧拉多相流模型。

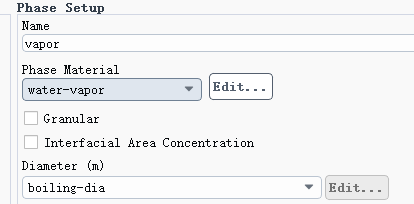

选择水为主相,水蒸气为次相,水蒸气的气泡直径为boiling-dia。

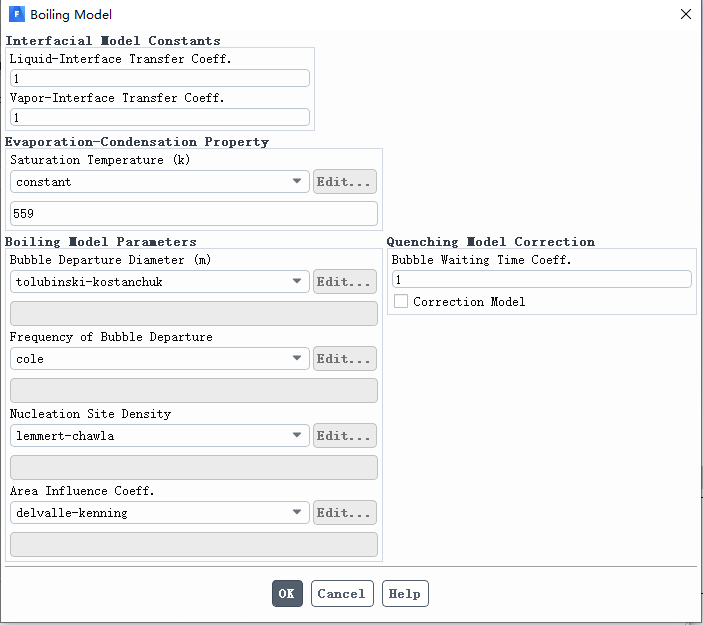

开启沸腾模型,饱和温度559K。

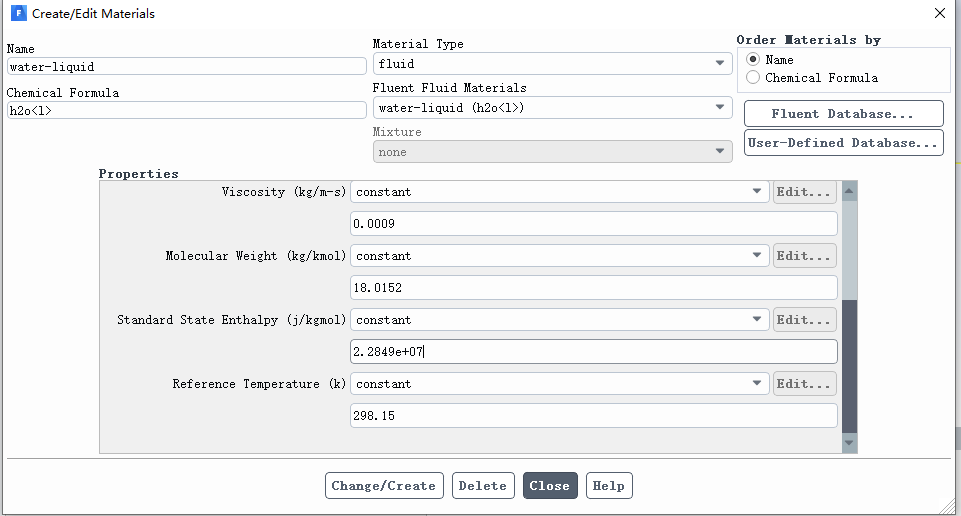

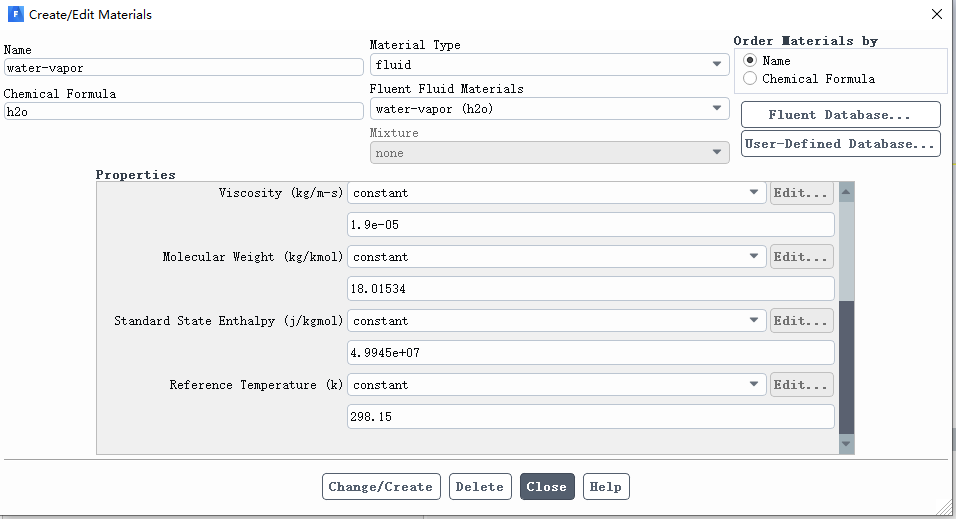

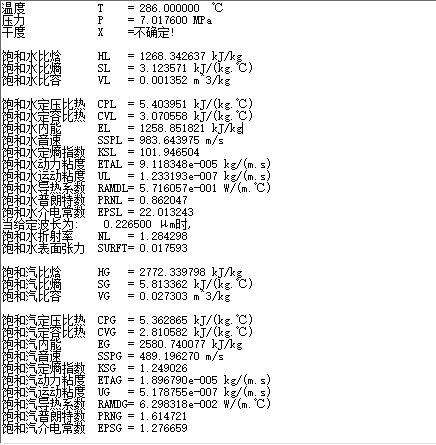

设置水和水蒸气的物性参数,这里重点需要注意:水蒸气和水的标准状态焓值之差等于蒸发潜热。我们可以通过IF97数据库查对应温度下的饱和水以及饱和蒸汽焓值,水的标准状态焓为2.2849e+07,水蒸气的标准状态焓4.9945e+07j/kmol。IF97数据库查到水和水蒸气的焓值(286℃)分别为1268.342637kj/kg和2772.339798kj/kg,FLUENT标准状态焓的单位为j/kmol,之前说过我们只需要将查到的相变潜热乘以水的摩尔质量18.0152kg/kmol即可。

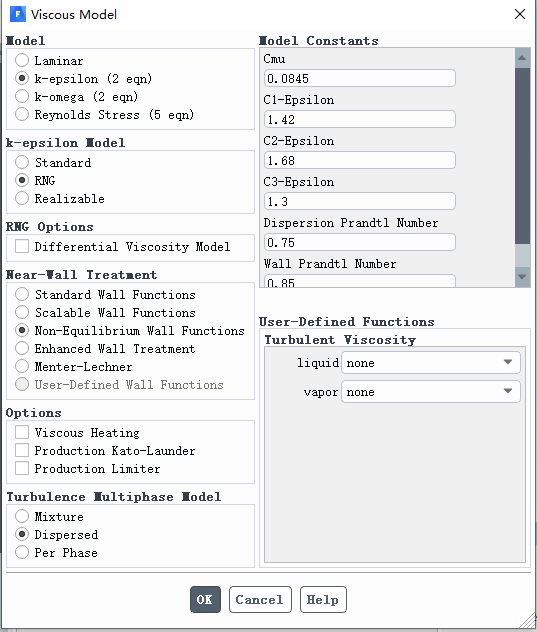

沸腾模型只能在湍流中可用,我们设置流态为湍流,选择RNG k-e湍流模型。

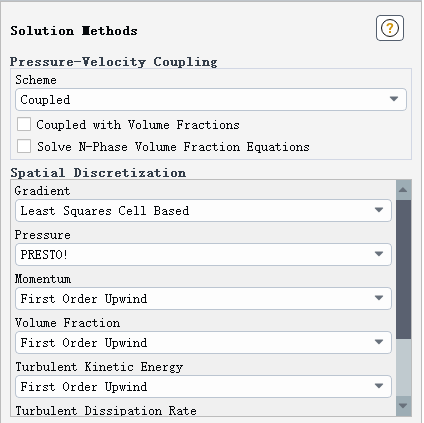

求解器进行如下设置。

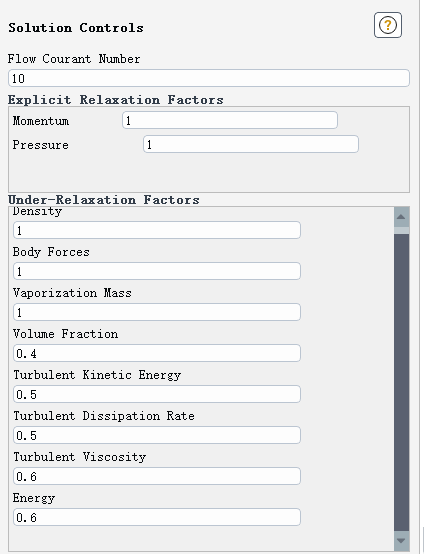

亚松驰因子进行如下设置,亚松驰因子的设置对计算结果的收敛影响极大,需要多次进行尝试。

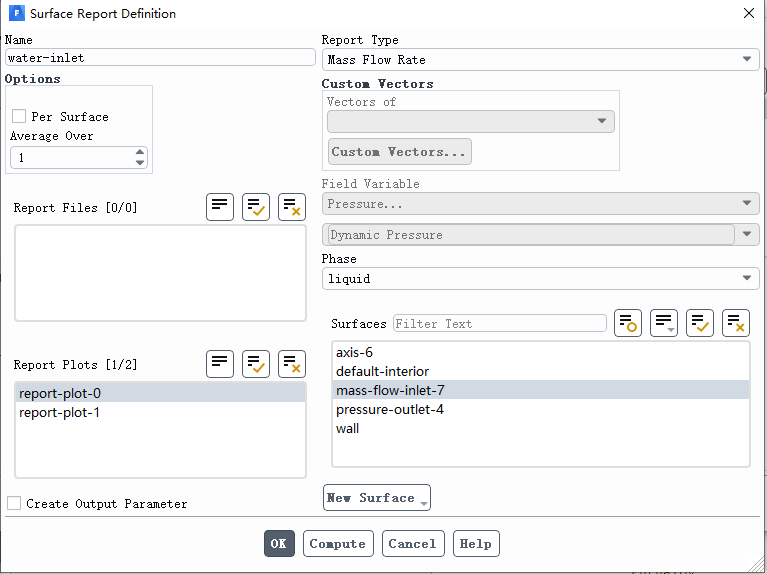

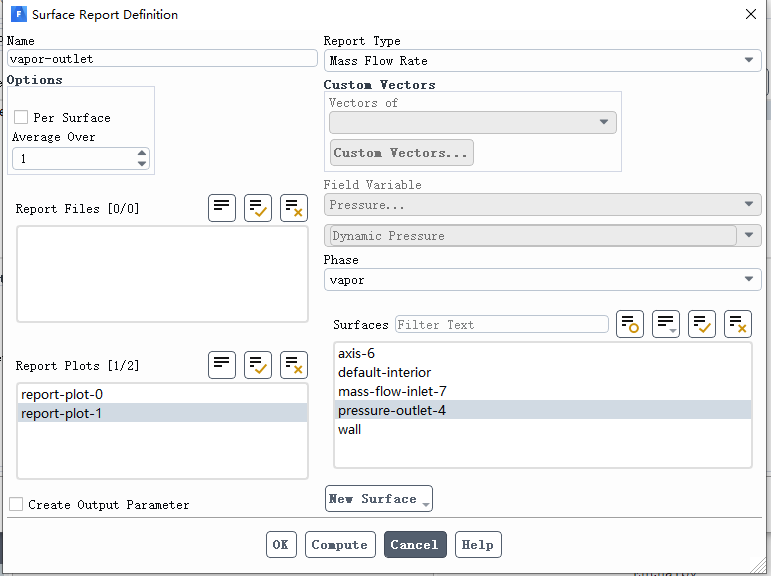

我们设置两个监视器,一个监测入口的水流量,一个监测出口蒸汽流量。
从入口进行初始化。
4 计算结果

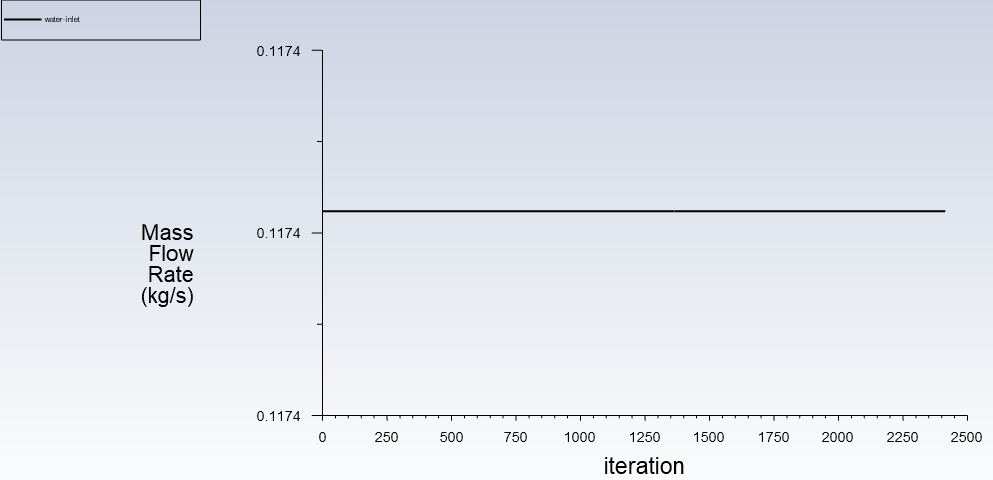

入口的水流量变化趋势如下图。

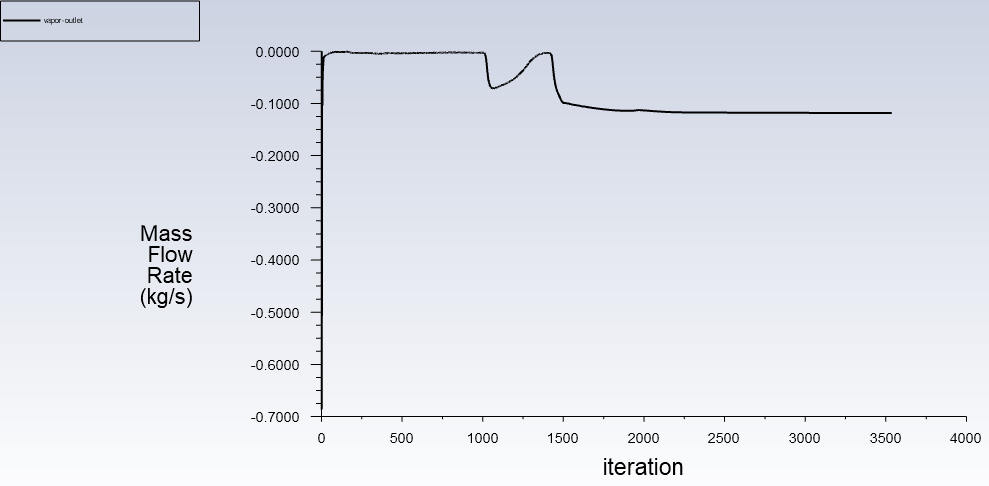

出口的蒸汽流量变化趋势如下图。
我们读取出入口的总流量如下图。

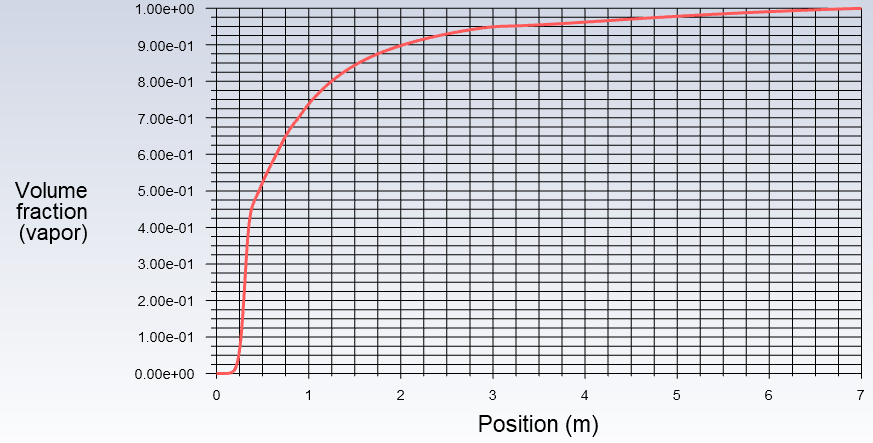

从以上可以看出,饱和水被加热后沸腾蒸发成水蒸气,达到稳态时全部蒸发为水蒸气了,这一点也可以从下图所示管内蒸汽体积分数看出。
下面我们进行能量守恒等核算。
出口水蒸气的流量为0.11878518kg/s(入口水的流量0.1174kg/s,不平衡率1.2%),根据IF97数据,286℃的蒸发潜热为1503997.161j/kg,因此沸腾蒸发吸收的热量为178652.5735W,壁面传热量为233106.17W,相变消耗的热量占总热量的76.64%,其余的热量应该是继续加热蒸汽了。我们读取出口的蒸汽温度为364.8℃,此时的蒸汽处于过热状态了。我们从IF97读取7.0176MPa,364.8℃过热蒸汽的焓值3060.65kj/kg,以此值减去水的焓值之差乘以流量积为介质吸收的总热量为212899.8985W,与壁面传热量不平衡率为8.7%。

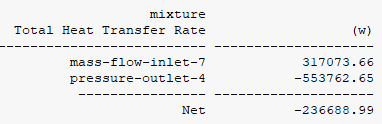

以上是用IF97的数据进行核算,接下来我们用FLUENT计算结果数据进行核算。进出口的能量之差为236688.99W,与壁面传热量不平衡率1.5%。
出口蒸汽的焓值为4667567.1j/kg,如前所述286℃蒸汽的焓值为2772359.56j/kg,焓差为1895207.544j/kg,因此蒸汽总吸收热量为225122.5693W(焓差乘以蒸汽流量),与壁面传热量不平衡率为3.4%,与IF97数据计算不平衡率为5.7%。
根据以上核算,本次案例结果还是相对较好的,但是沸腾传热模拟相当难收敛,稍微设置不合适就发散,建议大家在算完之后务必进行守恒核算。
