Fluent膜状沸腾UDF应用案例,深入流体沸腾机制


1 问题描述

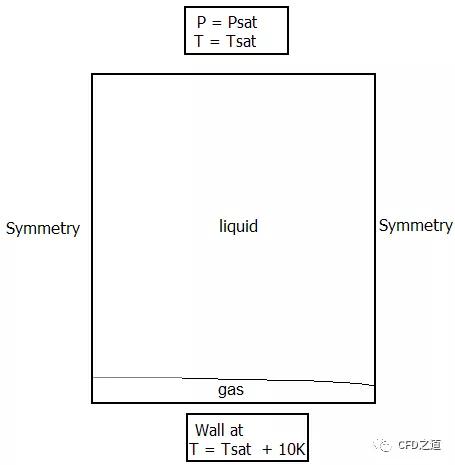

本案例中要解决的问题如下图所示。




本案例利用UDF定义质量源项与能量源项来模拟膜沸腾现象。计算区域宽0.0389 m,高0.1168 m。介质的饱和温度 K,计算区域底部壁面的温度为510 K。初始时刻,沿Y方向给定一个从Twall到TSAT的线性分布温度,利用下面的函数表达式进行指定:


计算结果如下图所示。





  • 以2D、Double Precision方式启动Fluent
  • 利用菜单File → Read → Mesh… 读取网格文件filmBoil.msh.gz

2.1 General设置

  • 选择Transient进行瞬态计算
  • 指定重力加速度为Y轴方向-9.81 m/s2




2.2 Models设置

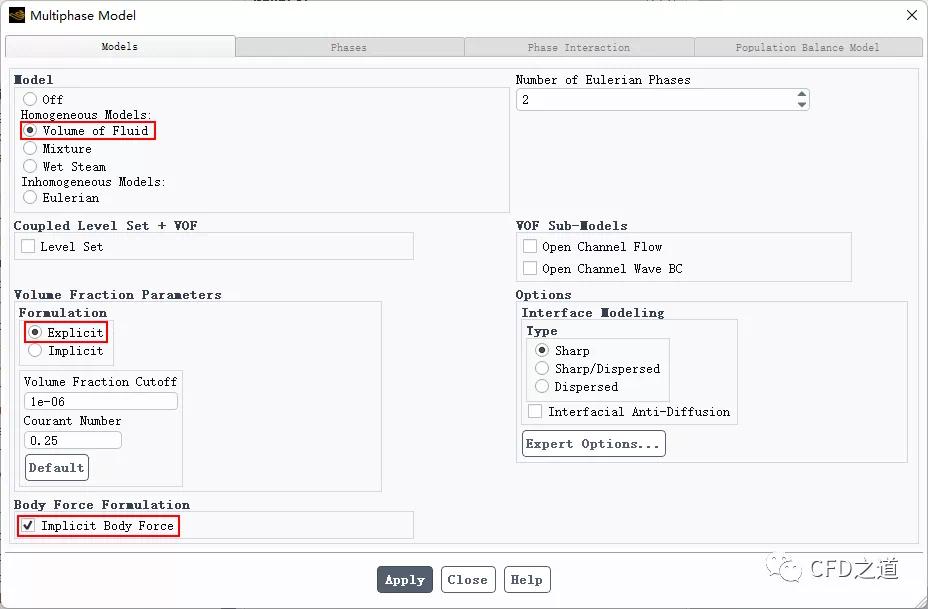

  • 多相流模型选择
    • 采用VOF多相流模型
    • 采用Explicit格式
    • 激活选项Implicit Body Force

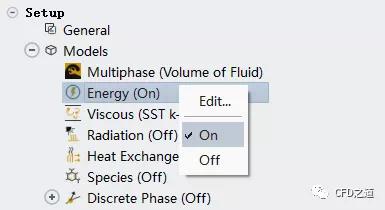

  • 激活能量方程




  • 采用Laminar层流模型




2.3 Materials设置

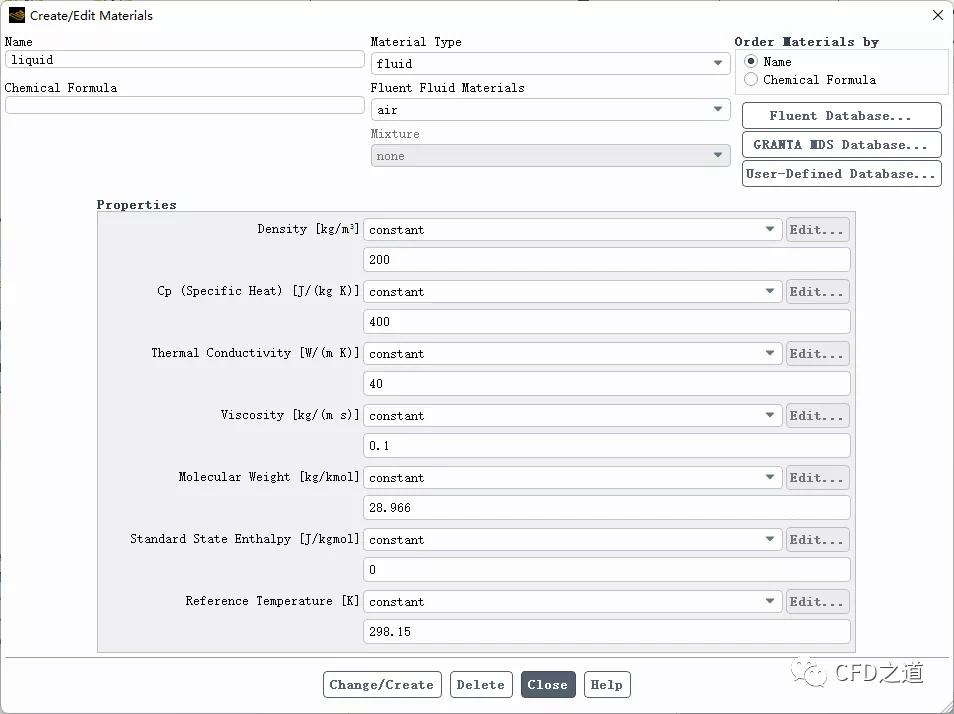

创建两个新材料liquid及vapor,材料属性如下图所示。

  • 液相材料参数




  • 气相材料参数


图片image-20220106133257873

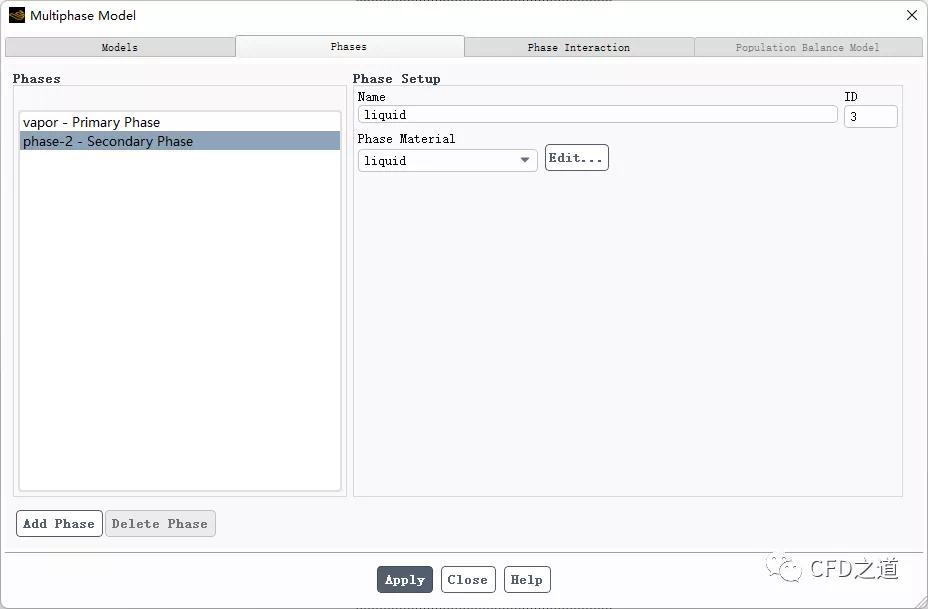

2.4 设置相

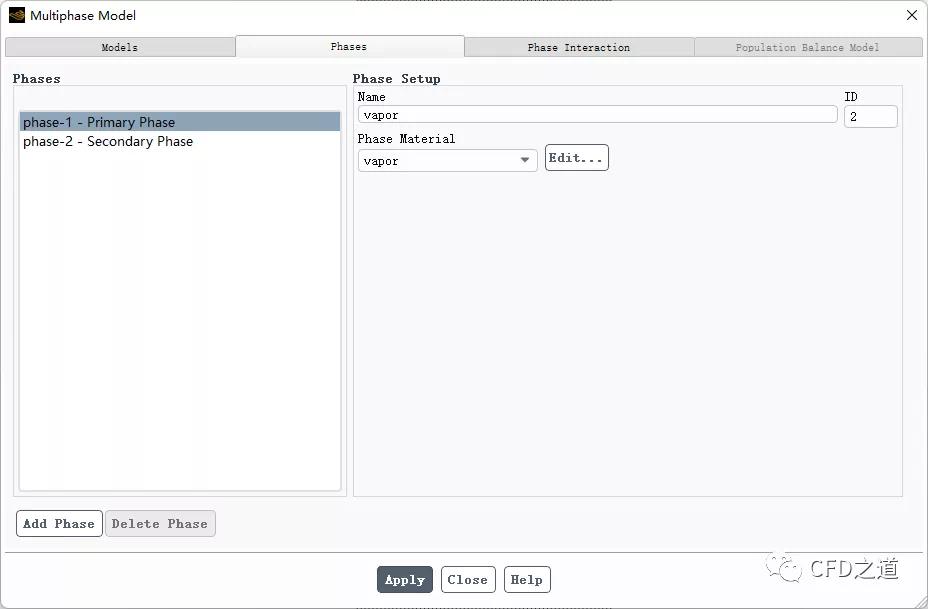

  • 指定气相为主相




  • 指定液相为次相

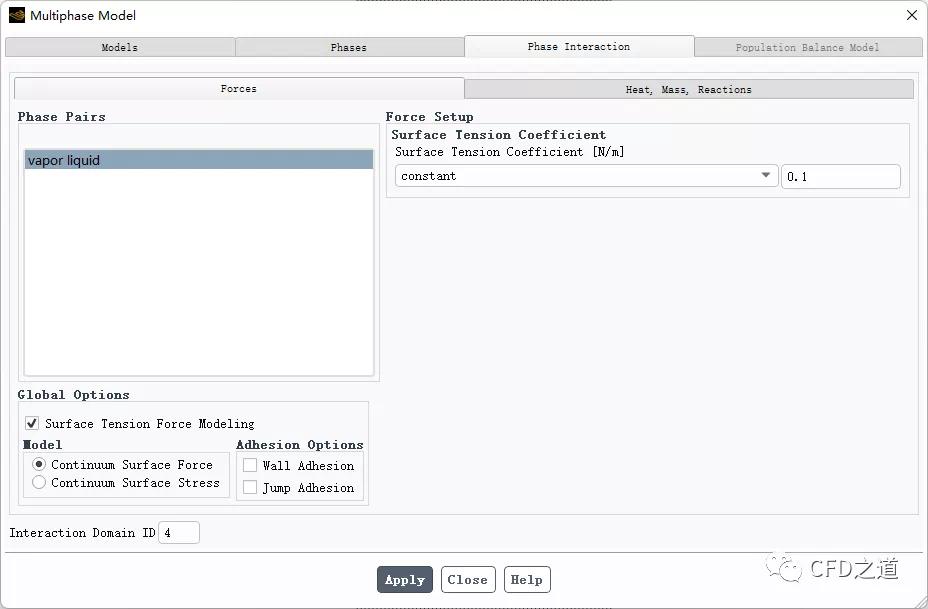

  • 激活选项Surface Tension Force Modeling,设置表面张力系数为0.1 N/m




2.5 编译UDF

  • 右键选择模型树节点User Defined Functions,点击弹出菜单项Compiled… 打开编译对话框

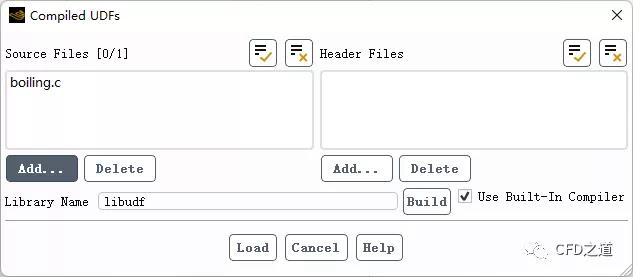

  • 编译源文件boiling.c并加载




UDF中使用了3个UDM,这里需要先设置UDM数量。

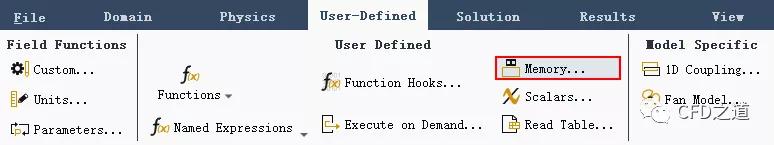

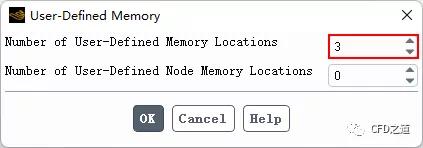

  • 点击Memory… 按钮打开UDM设置对话框




  • 指定UDM数量为3

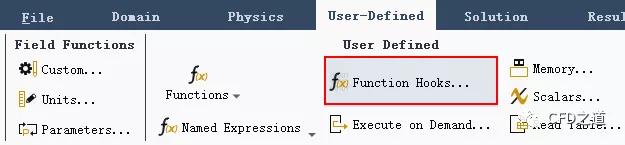

  • 点击按钮Function Hooks… 打开设置对话框

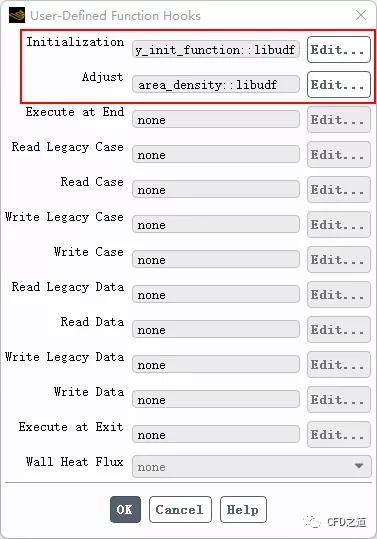

  • 如下图所示,添加初始化及Adjust的UDF




2.6 设置计算区域

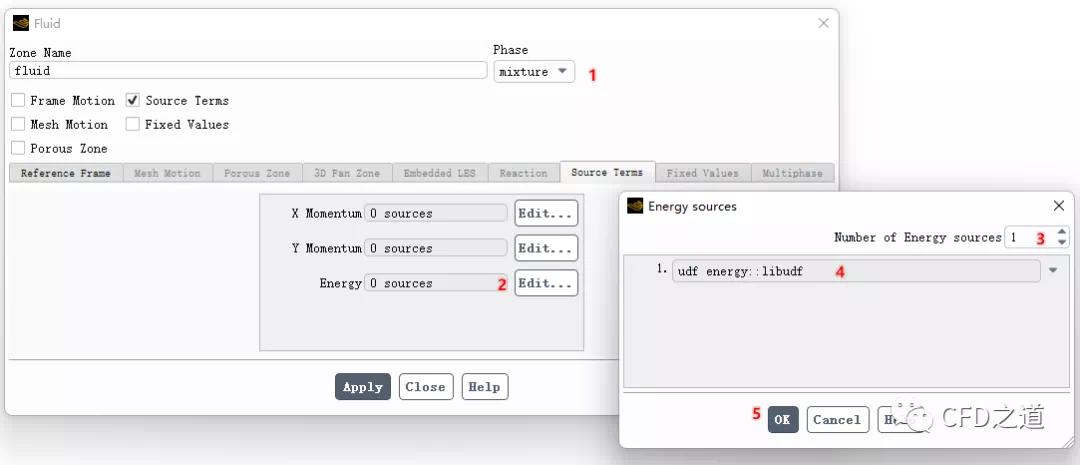

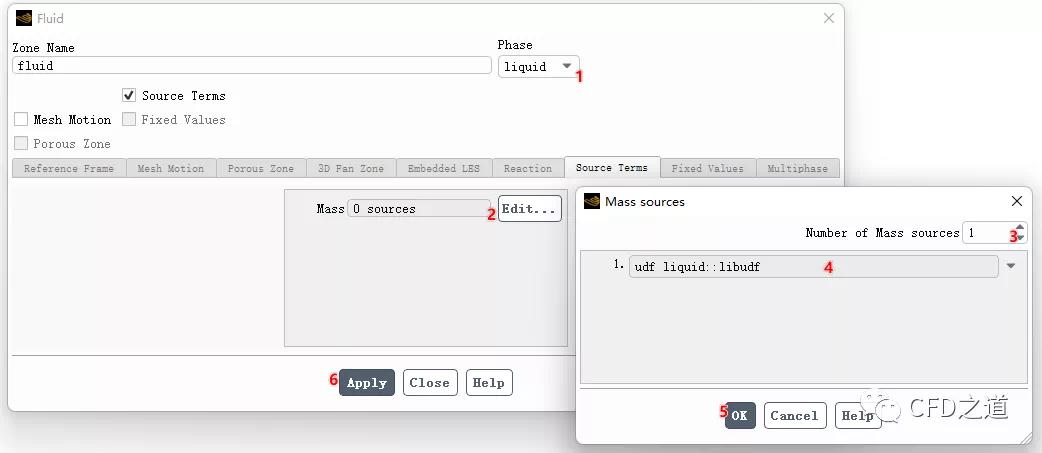

  • 按下图所示顺序添加混合相的能量源

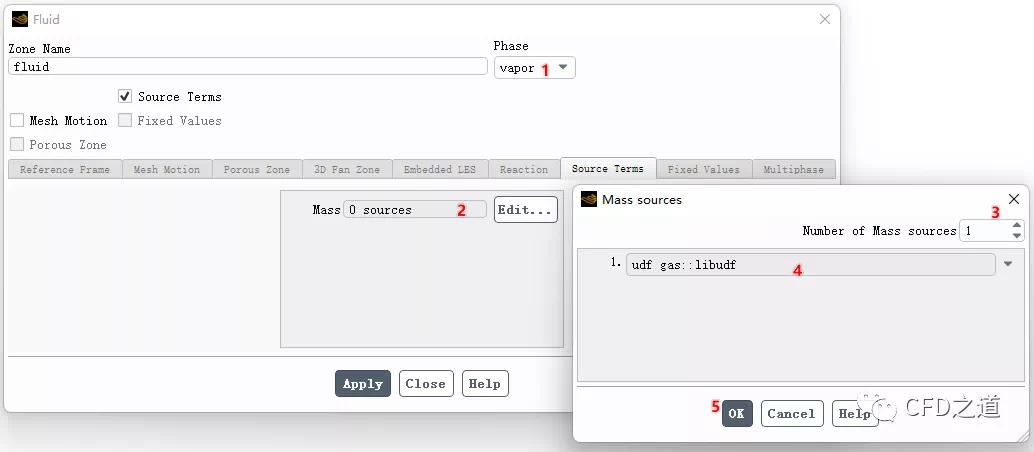

  • 添加气相的质量源




  • 添加液相的质量源




2.7 设置边界条件

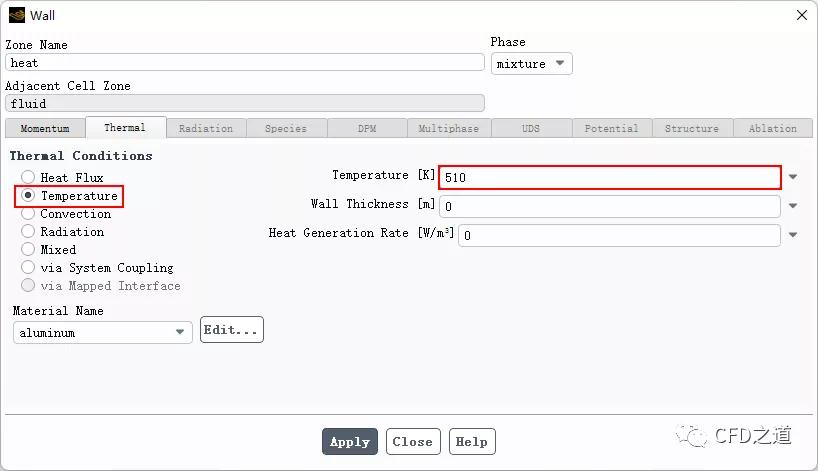

  • 设置边界heat的温度为510 K

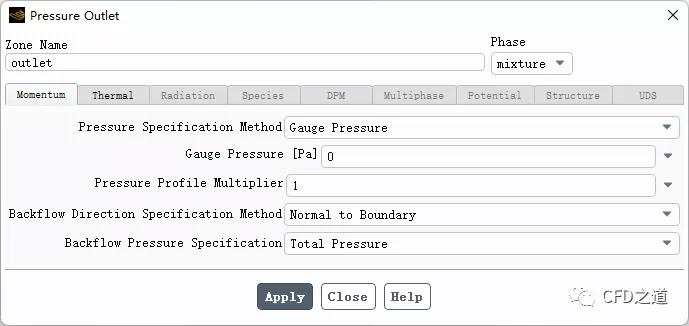

  • 设置出口边界outlet的静压为0 Pa

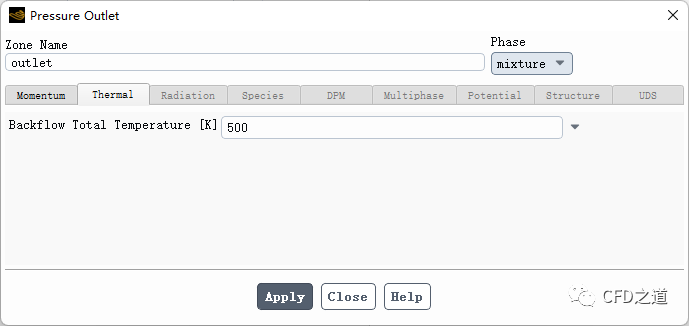

  • 设置回流温度500 K

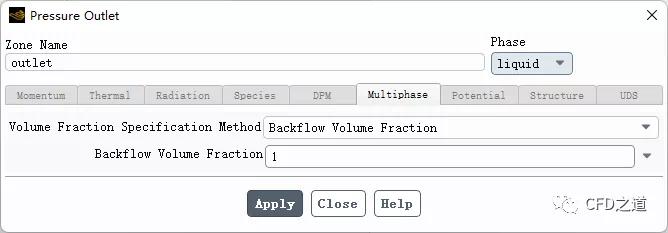

  • 设置出口液相回流体积分数为1




2.8 Methods

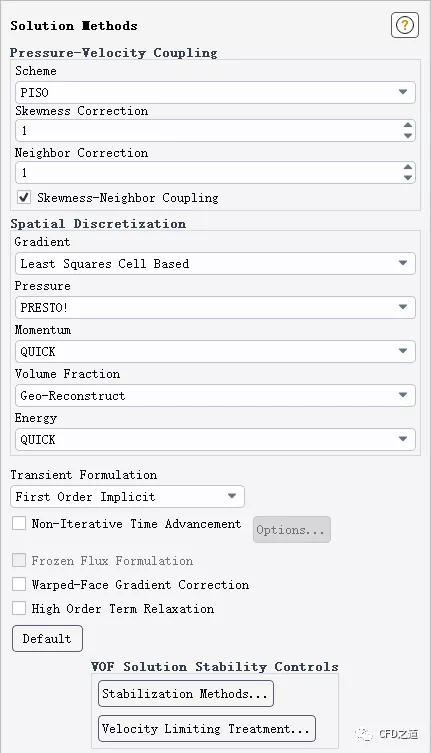

  • 如下图所示设置Methods




2.9 初始化

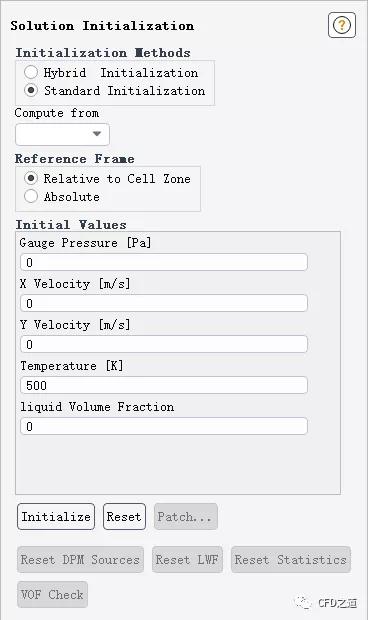

  • 全局初始化,指定温度为500 K

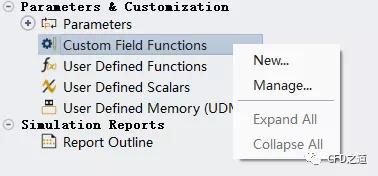

  • 右键选择模型树节点Custom Field Functions,点击弹出菜单项New…

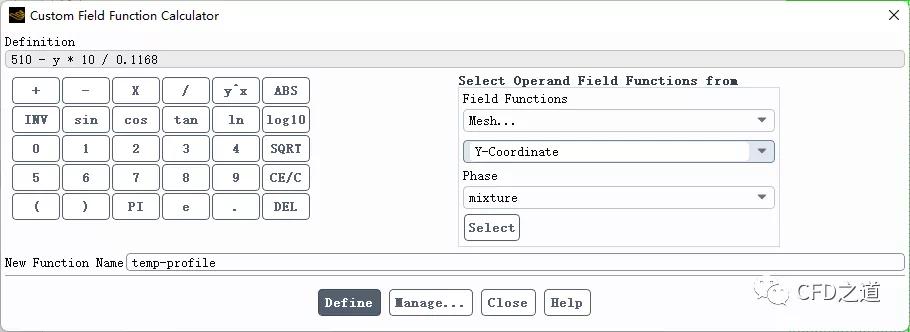

  • 如下图所示创建函数temp-profile,定义为510-y*10/0.1168




  • Patch整个区域的温度为temp-profile

2.10 监测变量

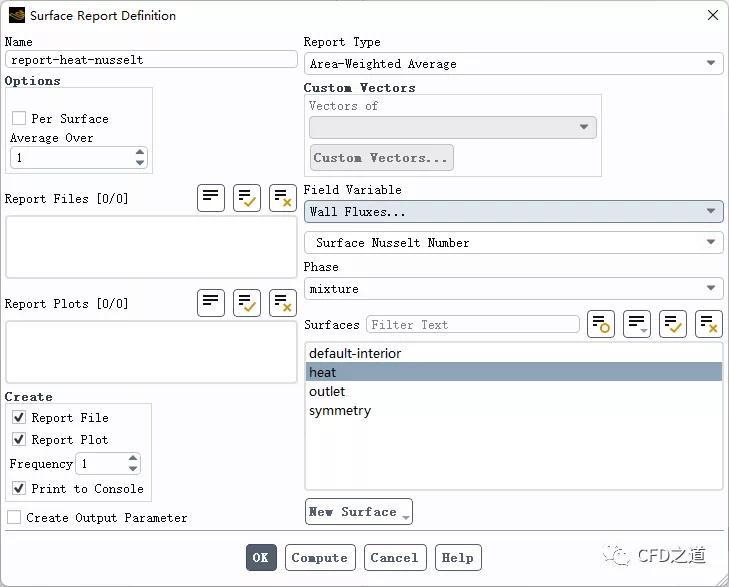

  • 监测壁面heat的Nusslet数

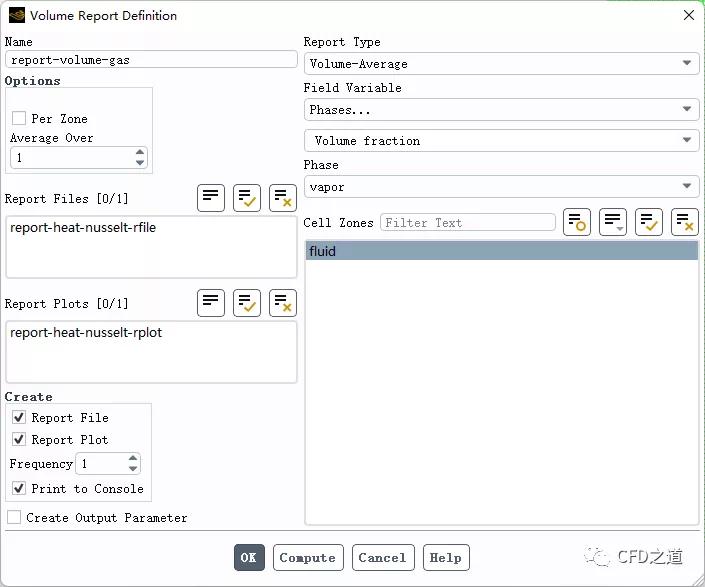

  • 监测整个计算区域的气相体积分数




  • 指定参考值,用于Nusselt数的计算




2.11 进行计算

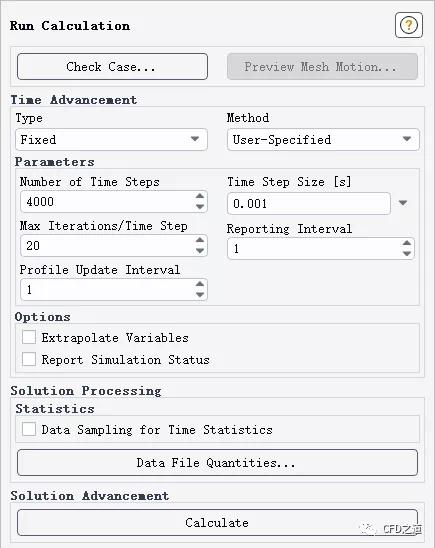

  • 指定时间步数为4000,时间步长为0.001 s,进行计算

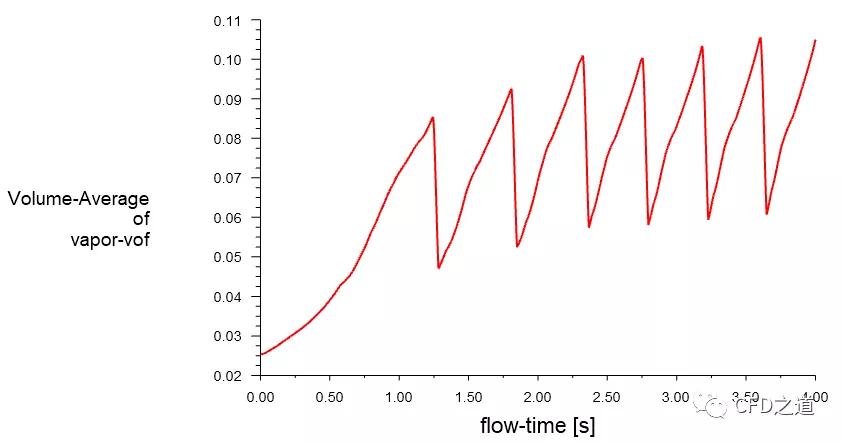

  • 监测得到的体积分数随时间变化

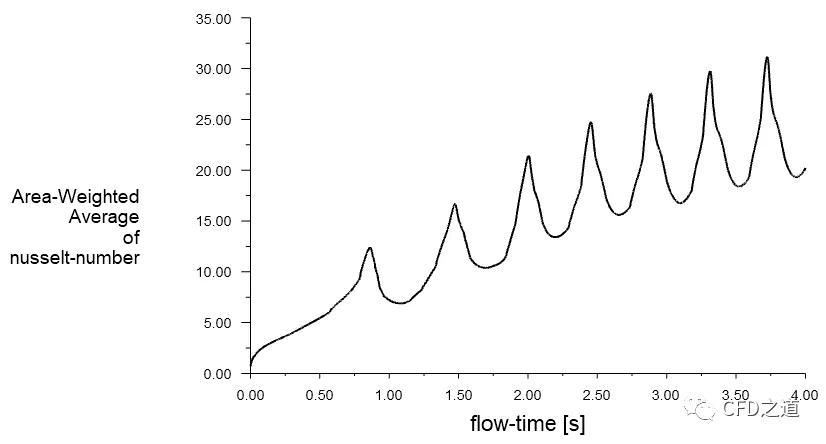

  • 监测得到的壁面Nusselt数随时间变化曲线




3 计算结果

  • 计算结果如下图所示




案例实际上是投机取巧了的,事实上膜状沸腾模拟最困难的地方是附壁气膜的形成过程,这里直接将气膜以初始化的形式直接给定了。


4 相关理论及UDF代码


气相质量源的一般表达形式为:


式中,为通过界面的单位面积的热通量,下标与分别表示气相与液相;为潜热。


这样可以得到气相质量源为:


由于计算域内没有内部质量源,因此液相质量源为:


能量方程的潜热源变为:


界面属性包括表面张力系数0.1 N/m,潜热1e5 J/kg,饱和温度 K。

案例模型的长度尺度是泰勒-罗利不稳定性最危险的波长:


速度尺度为:


因此时间尺度为:


计算域水平宽度为,垂直高度为,网格分辨率为64(水平方向)×192(高度方向)。

汽液界面的初始形状必须受到扰动才能启动气泡的生长。因此,采用一个初始化UDF宏,利用气体填充所有满足以下条件的网格:


式中,为坐标,单位为米。

Nusselt数是表征沸腾换热的一个重要的无量纲值,其定义为:


由于该问题的时间尺度为0.1s,因此时间步长为0.001,即100个时间步长分辨率。总而言之,这个问题应该运行大约1200个时间步才能捕捉到第一个气泡排放。

一些代码注释如下所示。

#include "udf.h"#include "sg.h"#include "sg_mphase.h"#include "flow.h"#include "mem.h"DEFINE_ADJUST(area_density, domain){  Thread *t;  Thread **pt;  cell_t c;  //混合相中循环  mp_thread_loop_c(t, domain, pt) if (FLUID_THREAD_P(t))  {    //利用P_PHASE得到主相的Thread指针,P_PHASE宏的值=0    Thread *tp = pt[P_PHASE];    begin_c_loop(c, t)    {      //计算得到$\namda T \cdot  \nabla α$,并将其存储在UDM中方便后面调用      C_UDMI(c, t, 0) = (C_VOF_G(c, tp)[0] * C_T_G(c, t)[0]                           C_VOF_G(c, tp)[1] * C_T_G(c, t)[1]);    }    end_c_loop(c, t)  }}//气相质量源DEFINE_SOURCE(gas, cell, thread, dS, eqn){  real x[ND_ND];  real source;  Thread *tm = THREAD_SUPER_THREAD(thread);  Thread **pt = THREAD_SUB_THREADS(tm);  //得到k_lα_l k_gα_g  real Kl = C_K_L(cell, pt[1]) * C_VOF(cell, pt[1]),       Kg = C_K_L(cell, pt[0]) * C_VOF(cell, pt[0]);  real L = 1e5;  // 根据公式计算得到质量源,这里引用了前面的UDM变量  source = (Kl   Kg) * C_UDMI(cell, tm, 0) / L;  //将质量源存储在UDM中方便后面调用  C_UDMI(cell, tm, 1) = source;  // 顺便计算能量源(等于质量源于潜热的乘积),存储在UDM中后面调用  C_UDMI(cell, tm, 2) = -source * L;  // 无法保证负斜率,干脆直接赋零  dS[eqn] = 0;  return source;}//液相质量源,利用UDM值进行指定DEFINE_SOURCE(liquid, cell, thread, dS, eqn){  real x[ND_ND];  real source;  Thread *tm = THREAD_SUPER_THREAD(thread);  Thread **pt = THREAD_SUB_THREADS(tm);  source = -C_UDMI(cell, tm, 1);  dS[eqn] = 0;  return source;}// 计算能量源DEFINE_SOURCE(energy, cell, thread, dS, eqn){  real x[ND_ND];  real source;  Thread *tm = thread;  source = C_UDMI(cell, tm, 2);  dS[eqn] = 0;  return source;}//给底部初始化了一层气体区域DEFINE_INIT(my_init_function, domain){  Thread *t;  Thread **pt;  Thread **st;  cell_t c;  real xc[ND_ND], y, x;      mp_thread_loop_c(t, domain, pt) if (FLUID_THREAD_P(t))  {    Thread *tp = pt[P_PHASE];    begin_c_loop(c, t)    {      C_CENTROID(xc, c, t);      x = xc[0];      y = xc[1];              if (y < 0.00292   0.0006 * cos(6.283 * x / 0.0778))        C_VOF(c, tp) = 1;      else        C_VOF(c, tp) = 0;    }    end_c_loop(c, t)  }}
