玻璃纤维纵梁网格划分实例：Hypermesh应用小记

1    概述

需要对一个玻璃纤维纵梁以及连接板进行轴向拉伸静载分析，本利介绍利用HYPERMESH网格划分对其进行六面体网格划分。其中梁为外方内圆，外截面边长为65mm，内孔直径为50mm；另外连接板为L形和小S形，壁厚为5mm。

                                                                      图1  三维模型图

对于初学者，主要难点如下（对于高手这都不是问题，这里献丑了）：

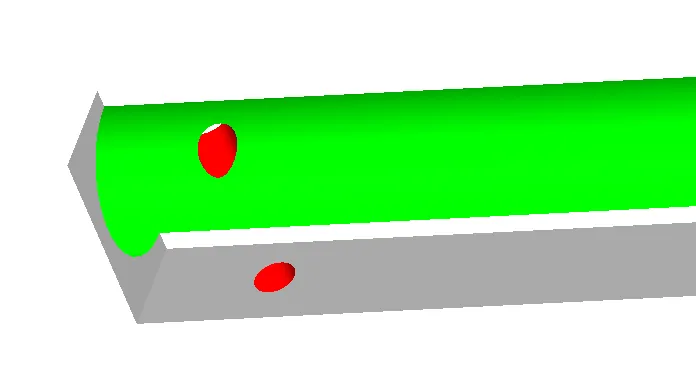

1)       玻璃纤维梁截面为內圆外方，同时上面有贯穿的螺纹孔 （图中中红色部位）；

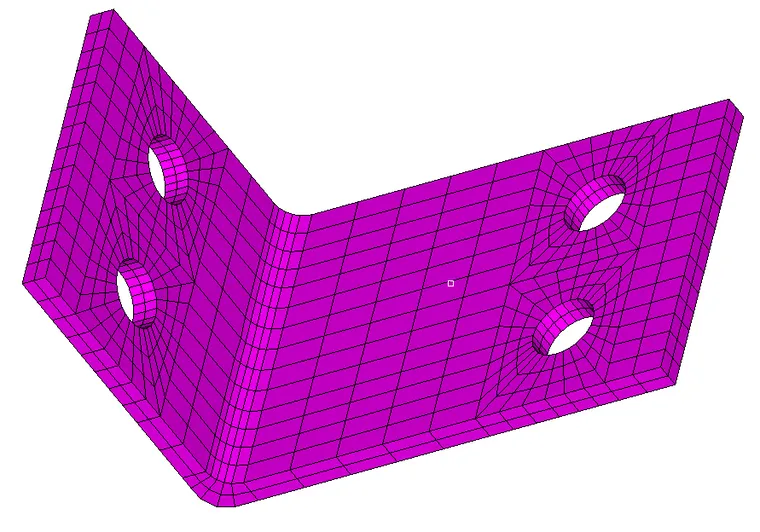

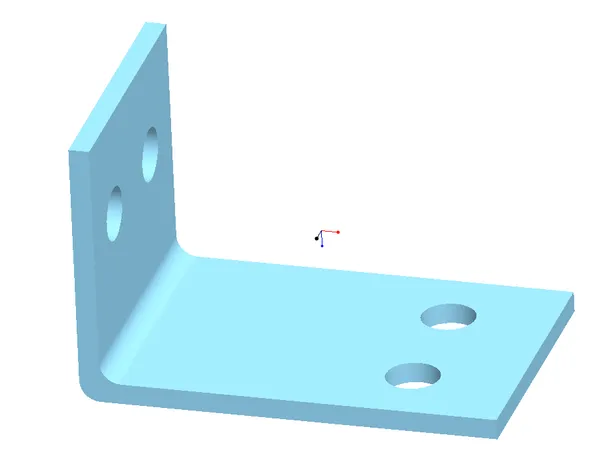

2)       连接片为L形或S形等异性结构，同时其上有螺纹孔；

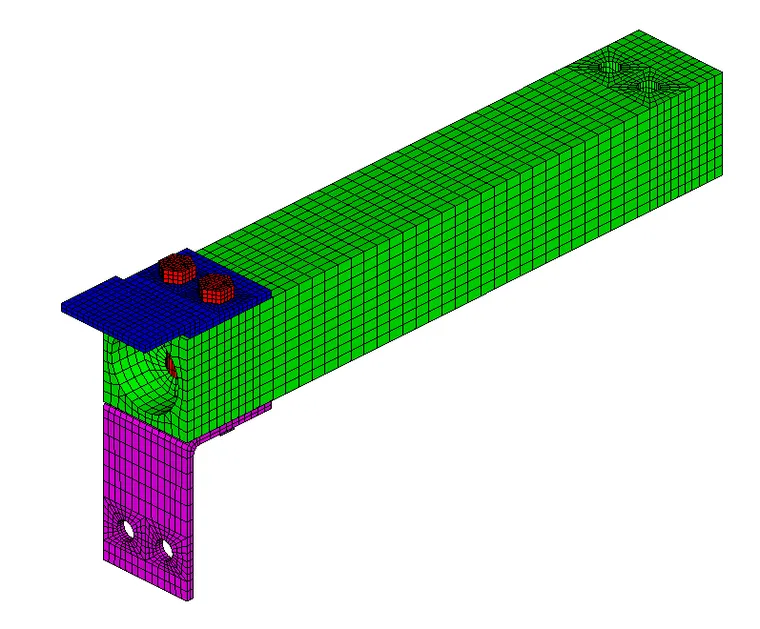

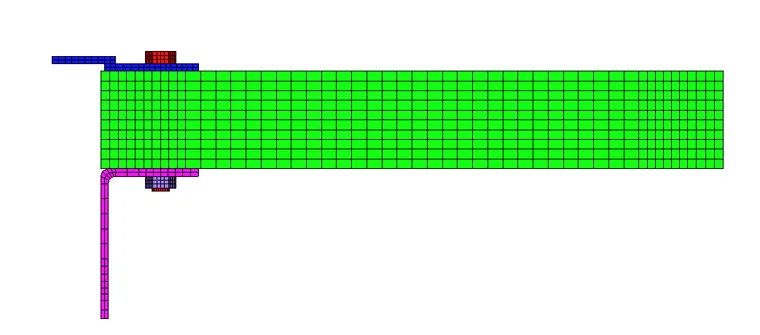

最后网格如下：
