HyperMesh案例学习笔记（网格划分与仿真）

阅读数 1

根据我要自学网Hypermesh2017教程，1-10~1-13课程学习笔记

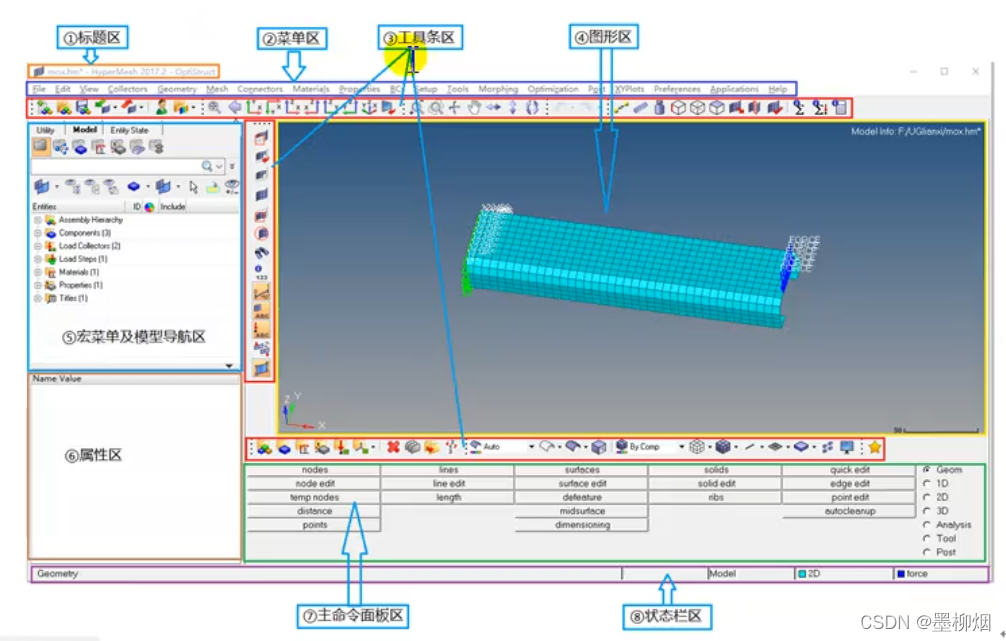

面板介绍

直接放教程里的图了
在这里插入图片描述

模型静力分析

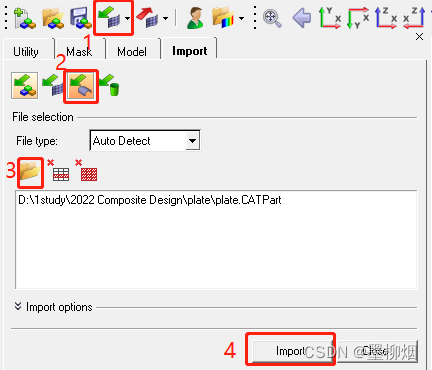

模型导入与简化

在这里插入图片描述

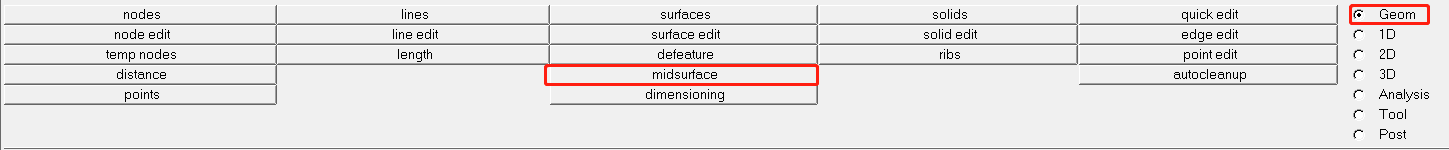

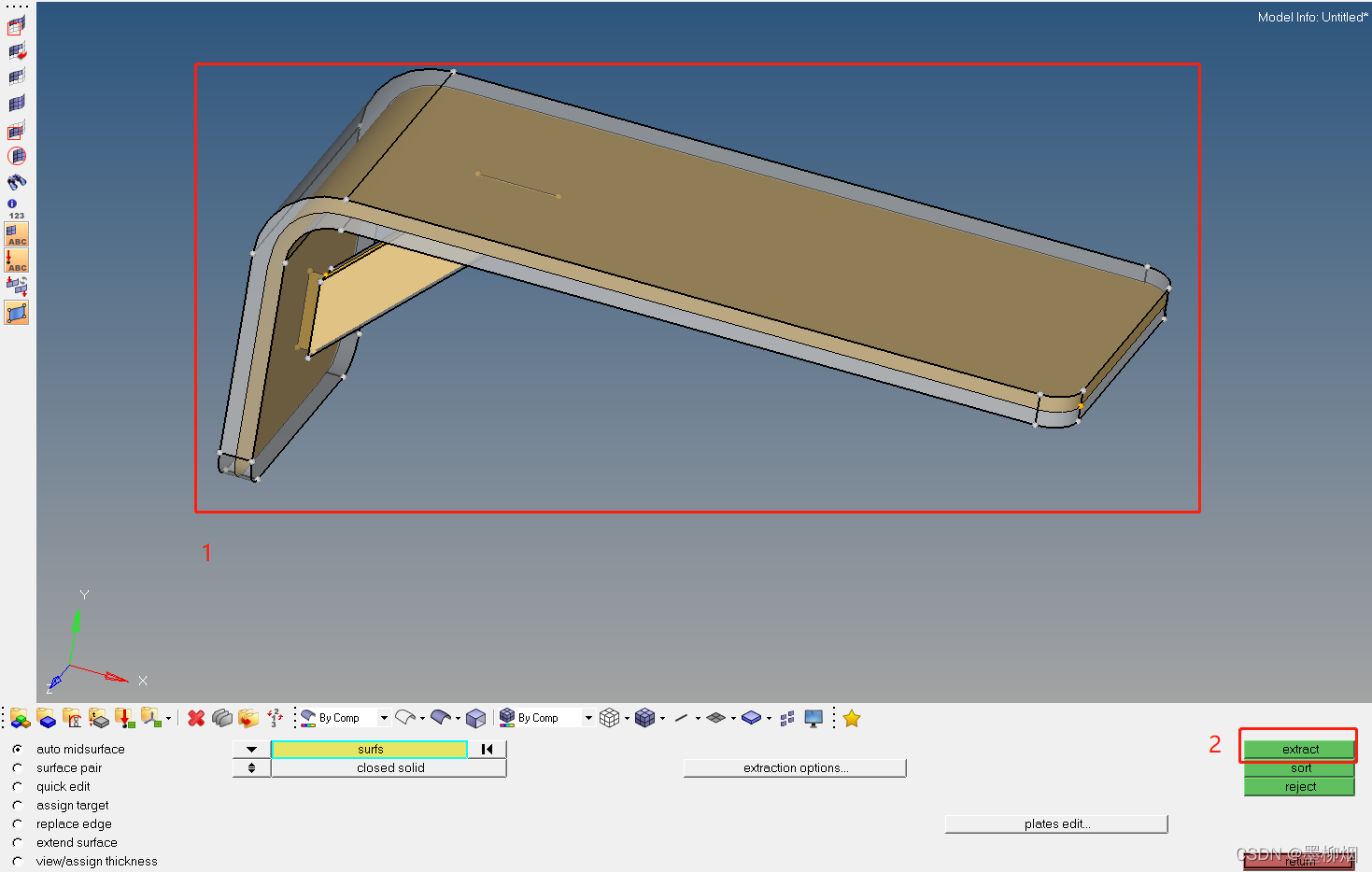

尽量使用板壳单元，因此抽取模型中面：

点一下模型，点extract就可以得到中面的部件集

为了使网格均匀，可以对圆角进行简化。

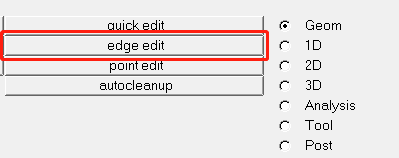

进入特征边编辑：

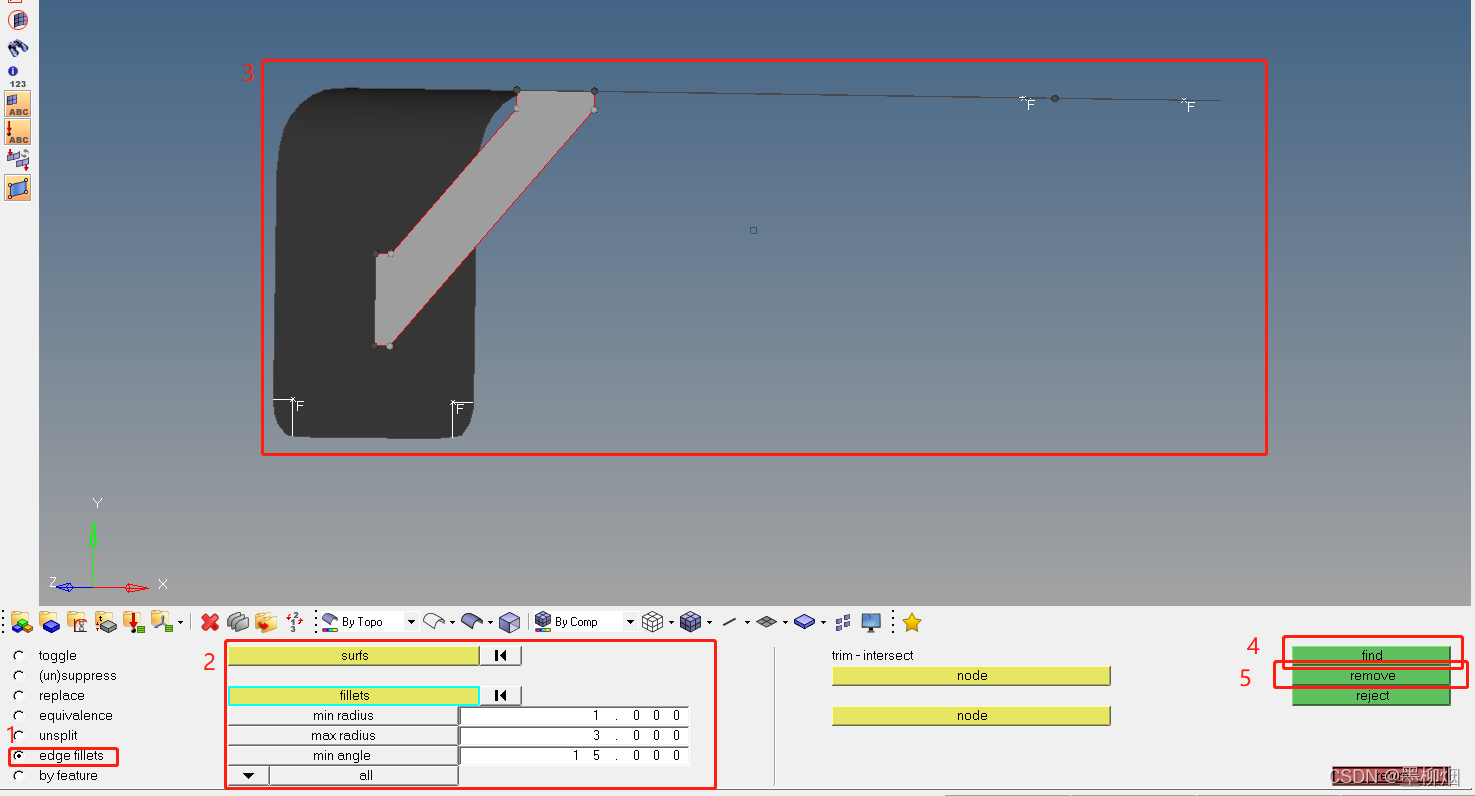

进入edge fillets，设置最大最小半径（1-3mm）（模型圆角半径为2），选中模型，点击find后点击remove
在这里插入图片描述

网格划分

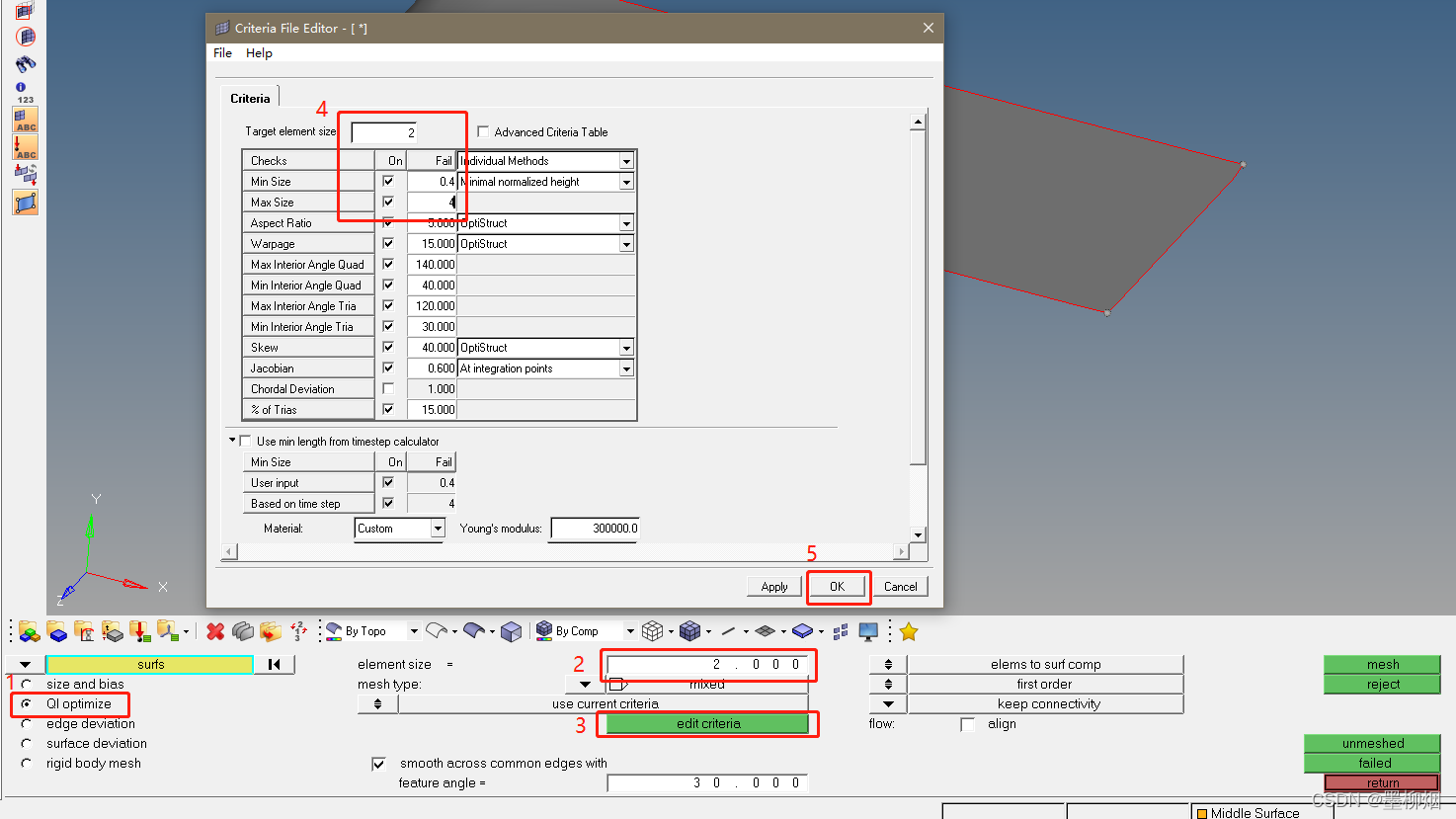

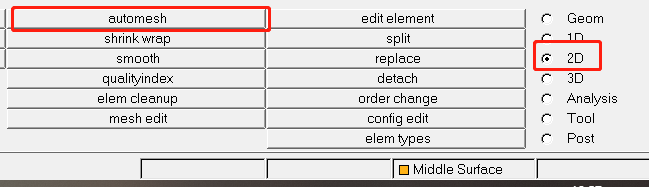

因为是壳单元，所以进入2D的automesh
在这里插入图片描述

在这里插入图片描述

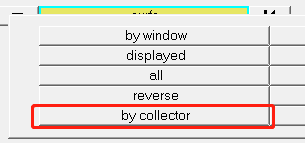

surface选择by collector，选择middle surface，点击mesh

想要看网格质量，则可以按照2D-qualityindex去查看，蓝色即为正常

网格质量改善

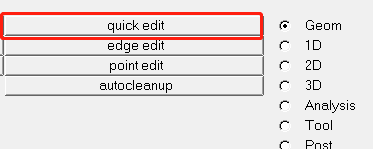

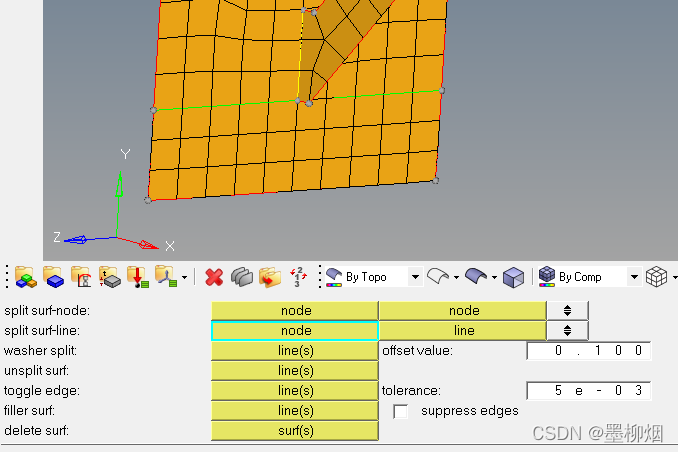

进入快速编辑
在这里插入图片描述

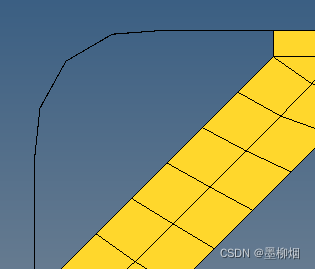

通过选取点和线（记得显示中面的几何），优化网格成直线

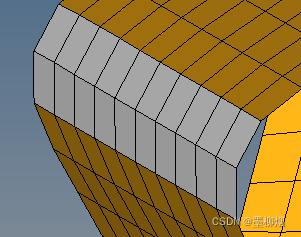

该圆角处网格太少，可以框选重新划分

2D-automesh-element-shift+左键框选该处网格

mesh后点击边，增加单元数量，再mesh

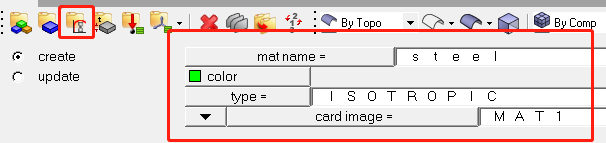

建立材料和属性

在这里插入图片描述

然后点击creat/edit设置材料的模量密度等

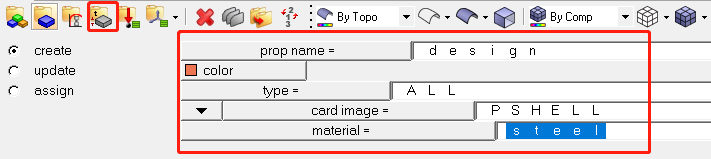

设置属性，card image 为PSHELL（因为是板壳），然后点击creat/edit设置该属性的厚度为2mm

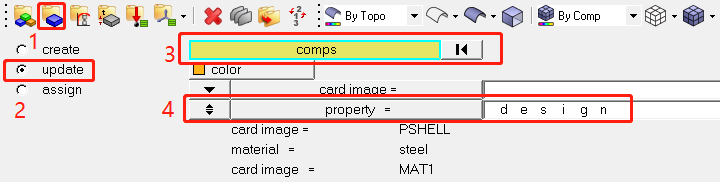

将属性赋予Component

在步骤3中选择middle surface，赋予design属性，update
在这里插入图片描述

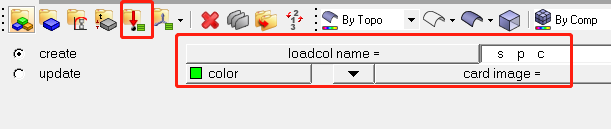

建立力集

第一个用于存放约束，命名为 spc

第二个用于存放力，命名为force
在这里插入图片描述

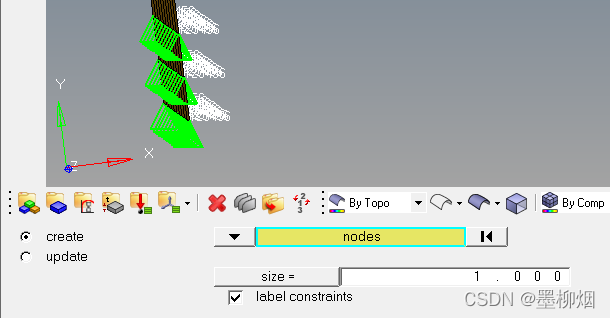

右下角设置当前力集为spc，进入Analysis-constraints

选择三排节点，create

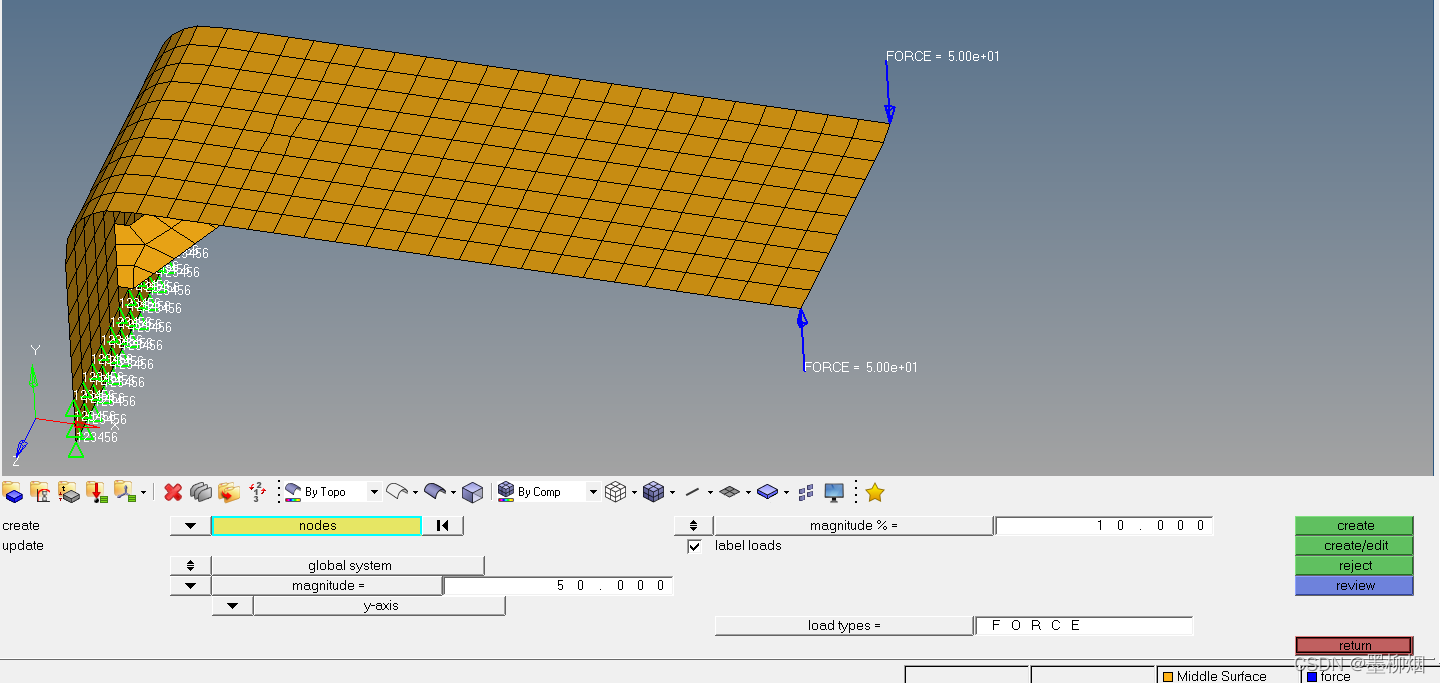

切换力集为force，进入Analysis-forces创建两个力

建立工况

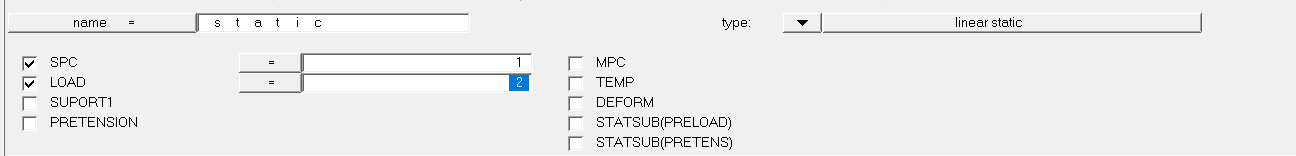

Analysis-loadsteps

如图设置，create
在这里插入图片描述

提交分析

Analysis-OptiStruct

如图设置输出和分析选项，点击OptiStruct提交运算
在这里插入图片描述

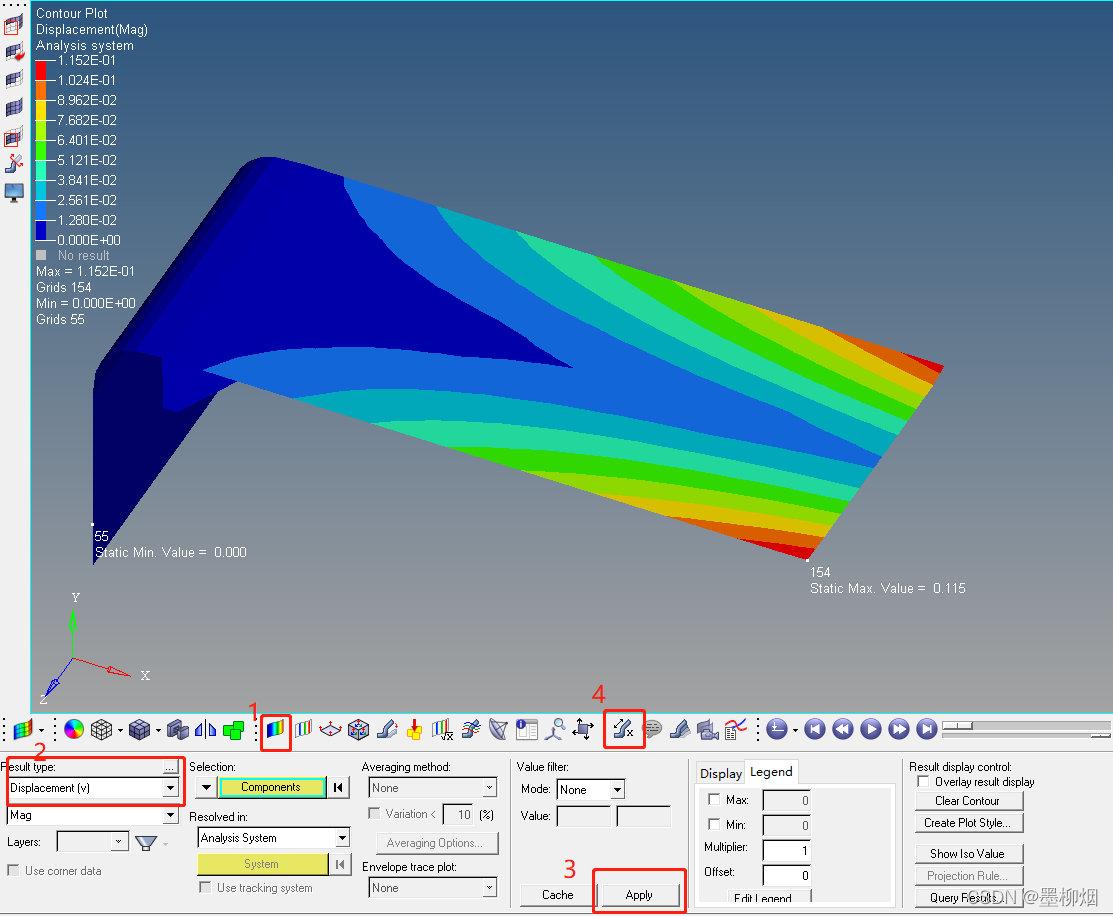

结果查看

可以看到最大位移为0.115mm
在这里插入图片描述

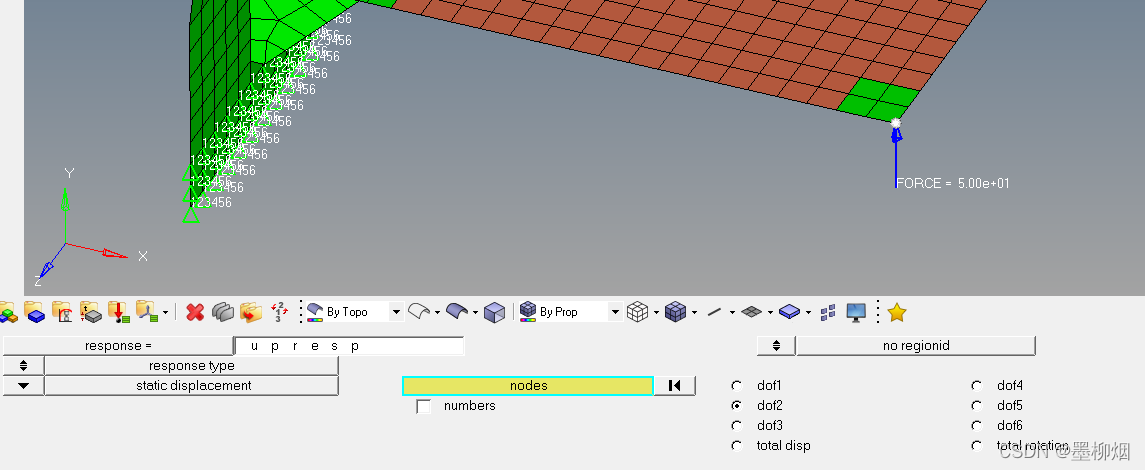

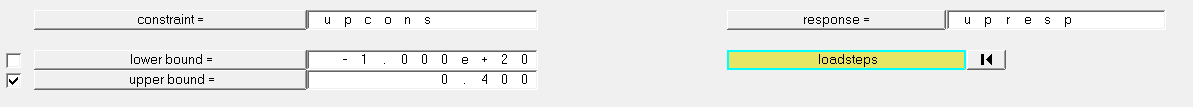

优化设计

模型管理

首先要将优化部分和非优化部分区分开。建立两个部件集来存放。

两个部件需要有各自的属性（properties），所以再新建一个属性：nondesi，设置与之前一样只是名称不同。再新建部件集：nondesi，属性设置为nondesi

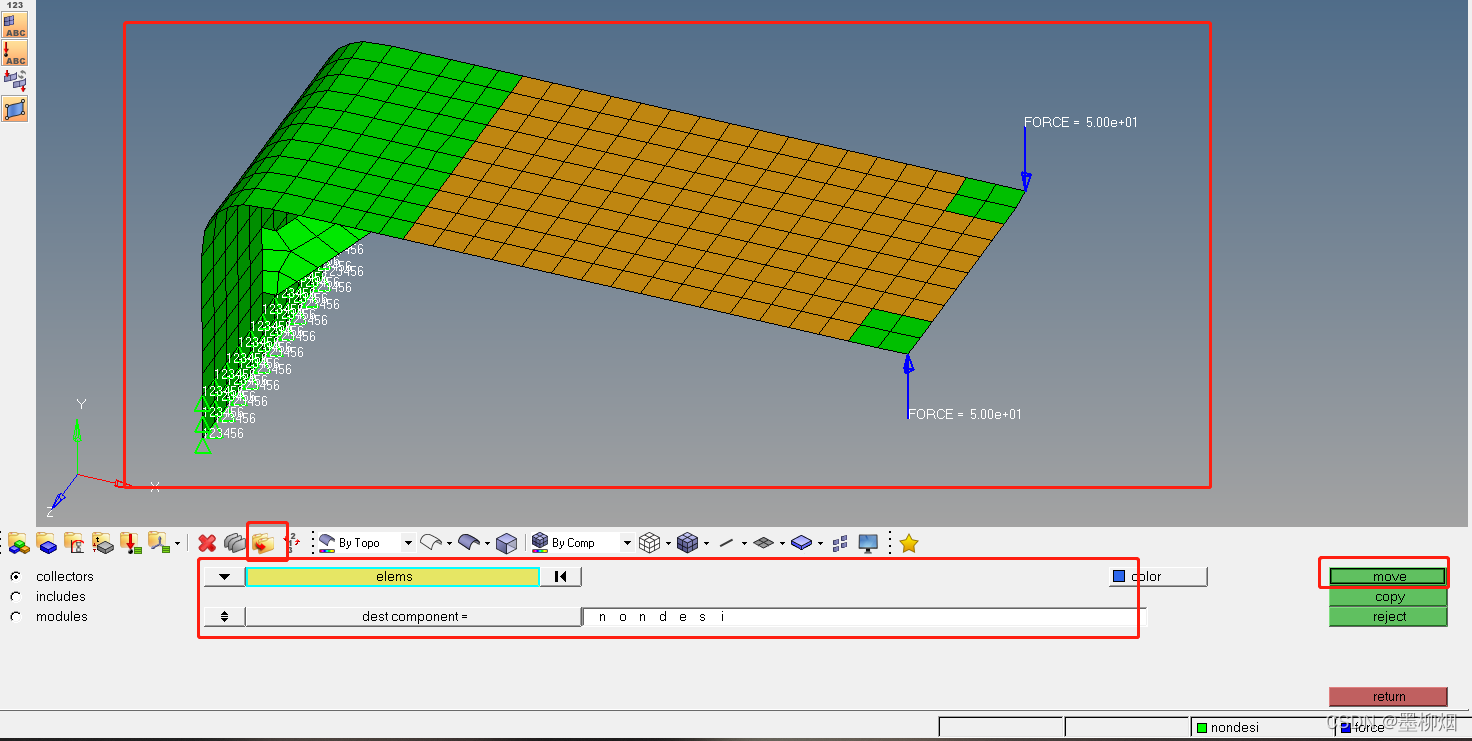

选中这些区域move到nondesi的部件集中
在这里插入图片描述
