HyperMesh Laminate复合材料建模案例学习笔记

参考视频教程：
composite_复合材料层合板建模及仿真计算
hypermesh复合材料

准备工作

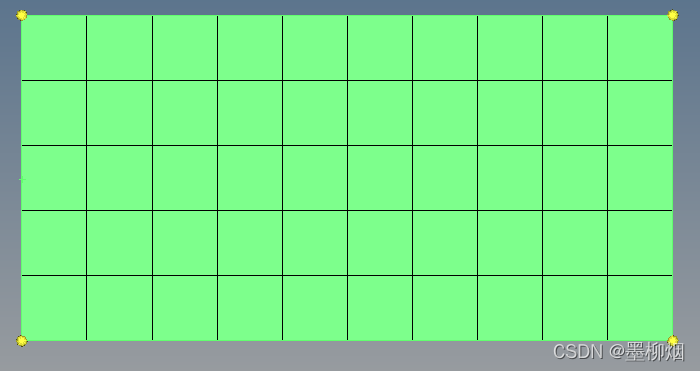

随便建一个平面并mesh

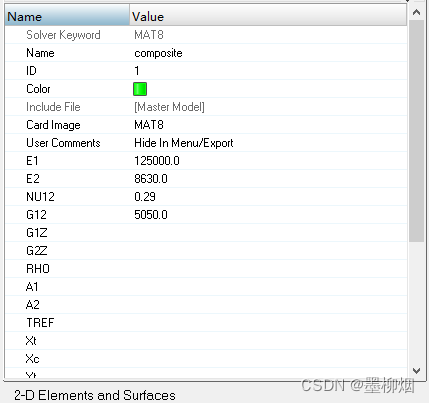

   建立一个orthotropic材料，随便定个参数

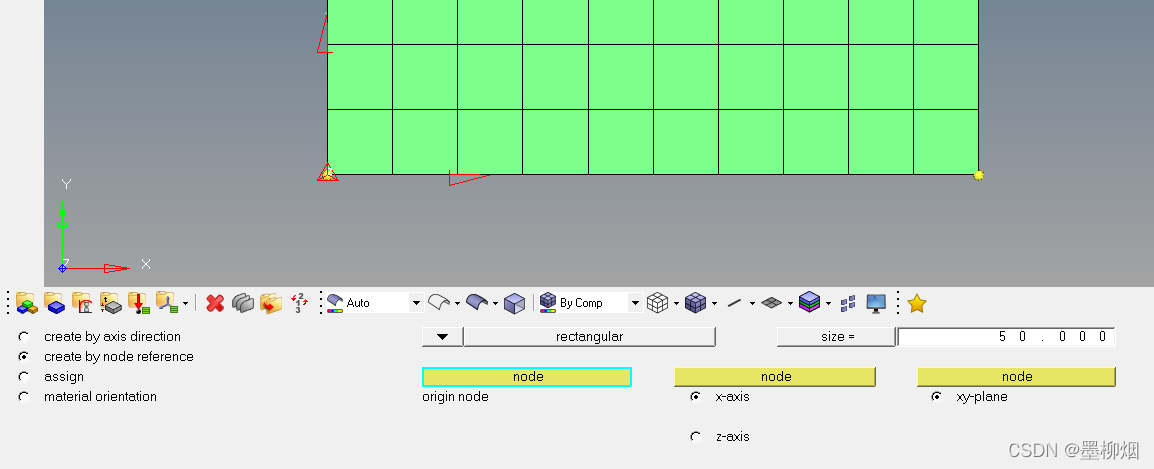

坐标系建立

直接create一个system，很简单。最好还是建一个，不然角度有可能乱掉

property创建

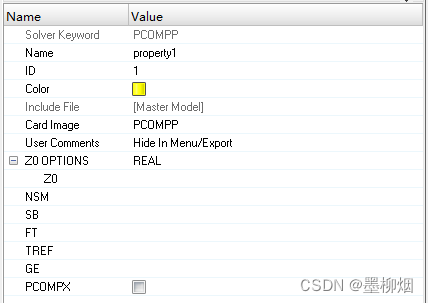

Card Image一定要为PCOMPP，并赋予给上面的plane组件

set设置

这个平面的铺层比较复杂时可以设置，比如第一层我全铺0°，第二层左半边铺一个，右半边铺一个。可以通过set设置不同区域。

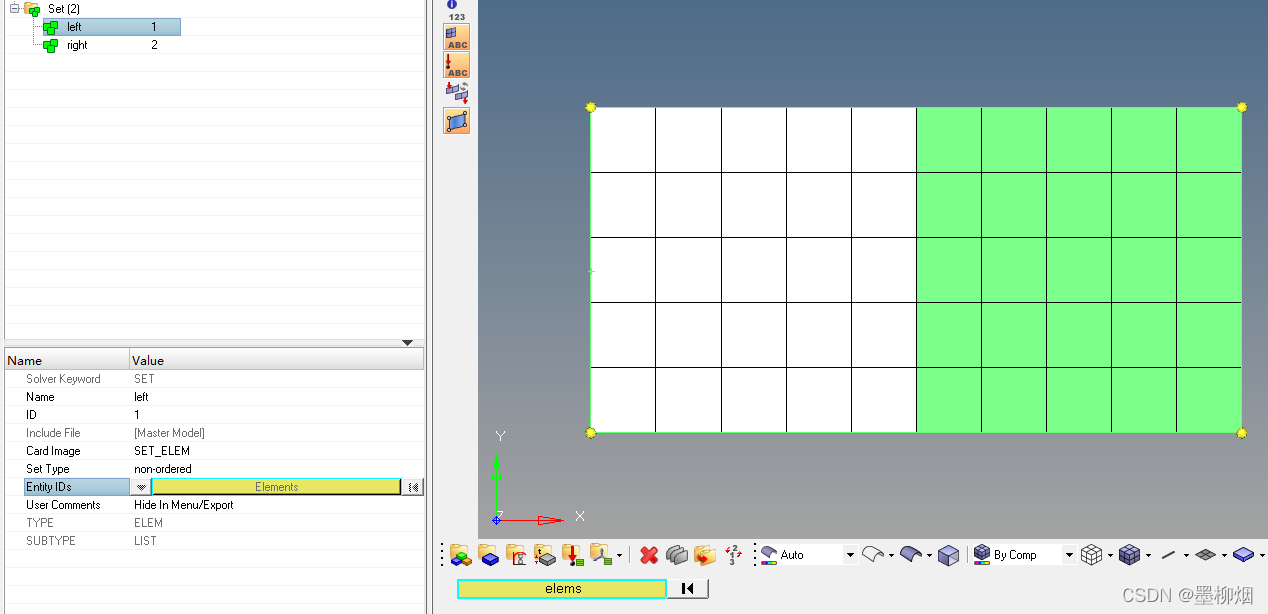

   比方说这次设置左右两个set

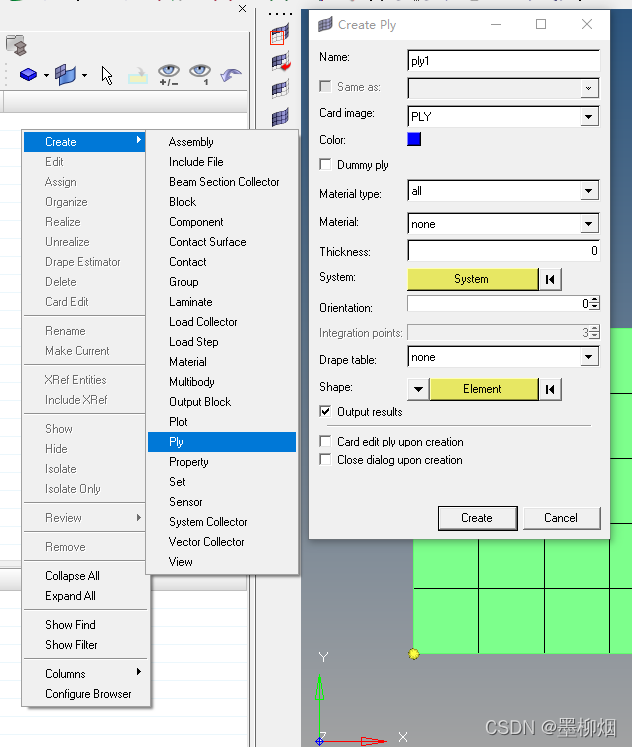

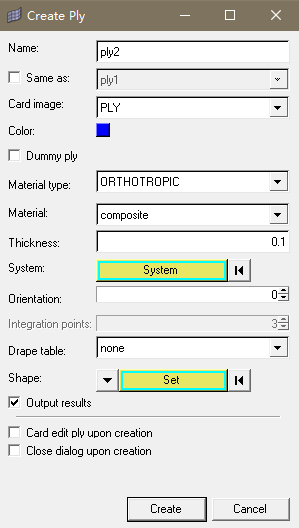

ply建立

相当于设置每层如何铺层


   如图设置每层铺层，包括材料 类  型、材料、坐标系（system）、角度、区域（shape）

   system选之前的坐标系1

   这里，我的ply1区域设置为left+right，ply2为left，ply3为right，ply4为left+right。

   每层角度随便。

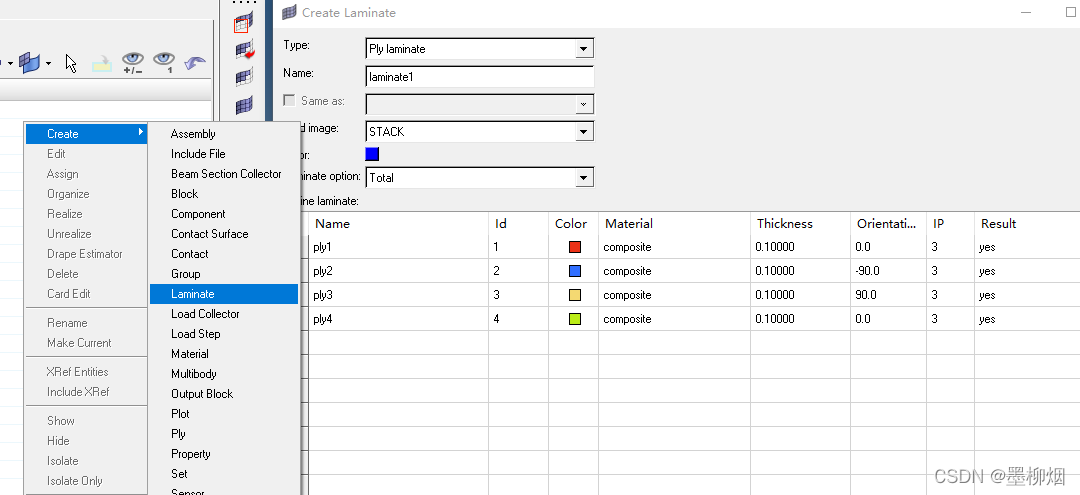

laminate创建

默认设置，选刚才创建的ply

   这里好像不能重复铺层

查看

至此应该就创建好了，按照此方式显示一下

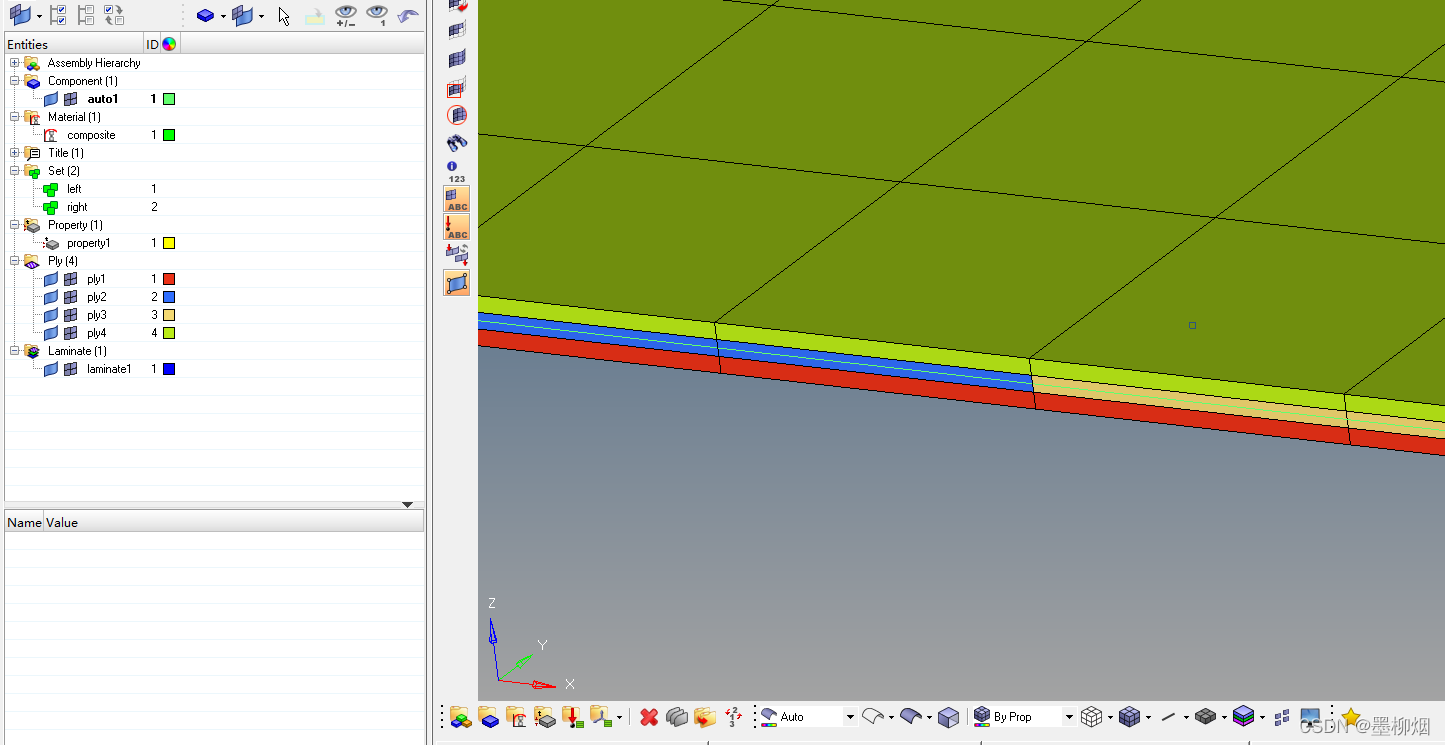

就可以看到4种ply的laminate了

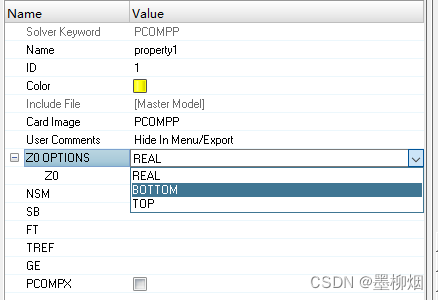

   其中，property的Z0 OPTIONS可以调整基准面

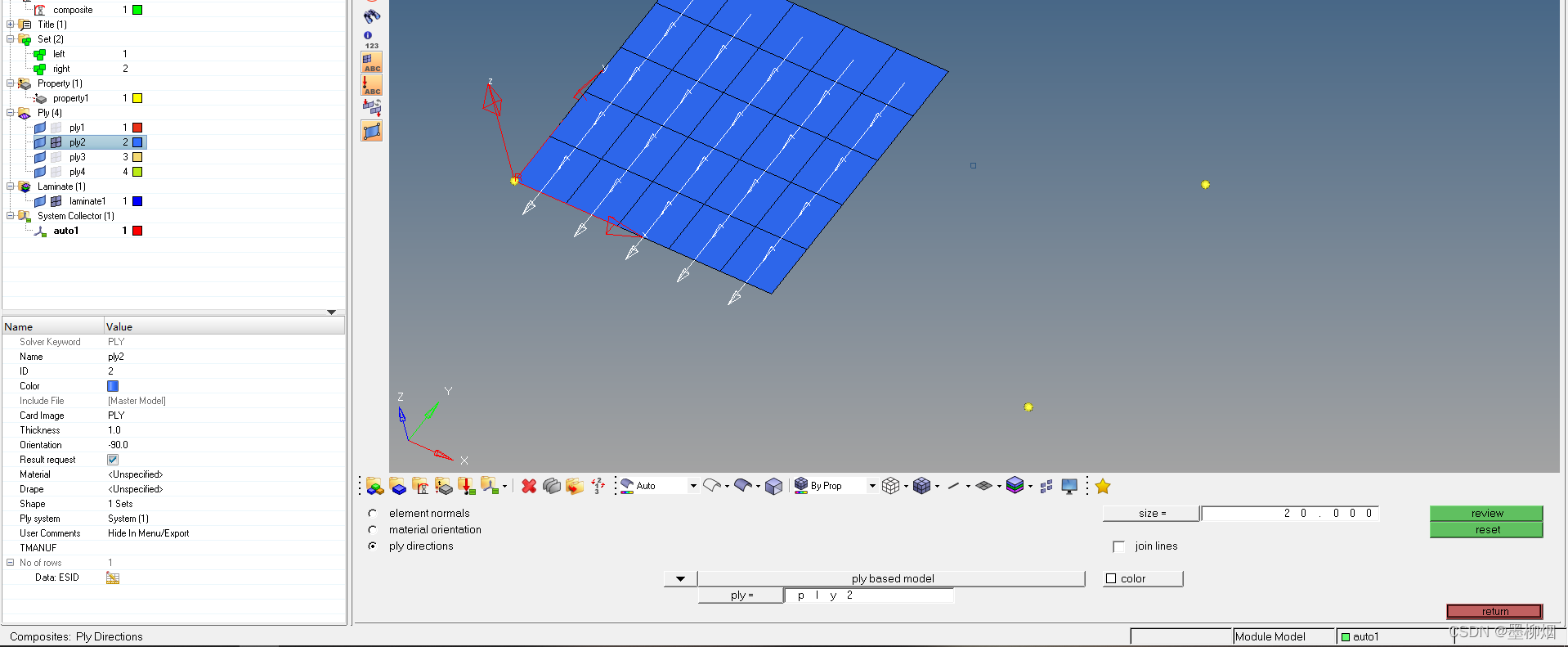

   然后在composites里可以查看每层的角度


   这里显示一下ply2的角度，为-90，与设置一致。

分析

之后就是加约束加力分析了，方法与之前的案例分析学习一样，不再赘述。

结果查看

暂时还没学如何查看不同层的结果，之后再议
