HyperMesh复合材料建模进阶:坐标系精准调整

首先定义材料坐标系,铺层角度参考材料坐标系,OptiStruct结果输出基于单元坐标系。调整单元法向、 单元坐标系和材料坐标系(单元坐标系与材料坐标系一致)。



1.   单元法向

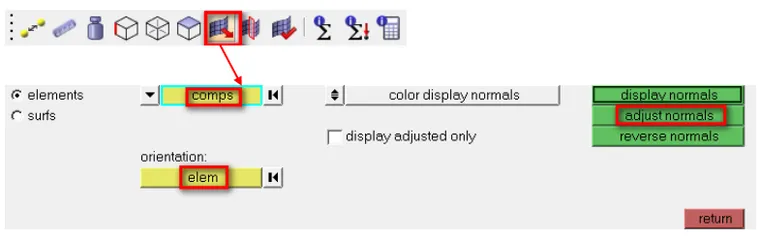

调整复合材料单元法向,可以确定铺层的厚度方向,单元偏置也是根据单元法向来进行。点击工具栏的normal,进入单元法向调整界面,如下图所示。首先查看单元法向是否一致,面板中comps选择需要单元所在的components,再点击display normals,可以根据颜色(单元法向指向红色的一边)看出单元法向是否一致。单元法向不一致的需要进行调整,面板中comps选择需要调整单元所在的components,orientation选择单元法向正确的单元,最后点击adjust normals便完成单元法向的调整。

HyperMesh复合材料建模——坐标系调整的图1HyperMesh复合材料建模——坐标系调整的图2




2.   铺层角度

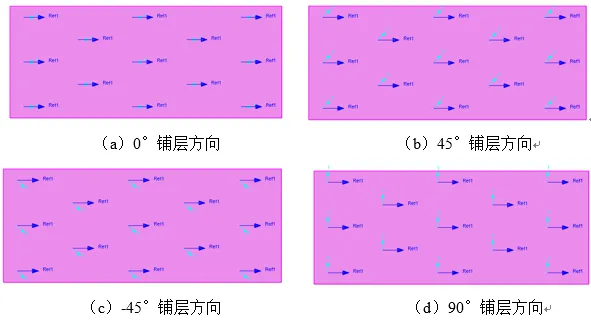

复合材料铺层角度是基于参考坐标系定义的。铺层角度示意图如下图所示。




3.   单元坐标系与材料坐标系

对于正交各向异性单元,材料坐标系默认平行于单元坐标系,如图为单元坐标系与材料坐标系的关系。


各个单元的单元坐标系不相同,故材料坐标系也不相同,需调整正交各项异性单元的材料坐标系使其相同。调整前后的材料坐标系示意图如下图所示。




HyperMesh调整材料坐标系流程:点击2D-composite,如下图(a);选择material orientation如下图(b),选取需要调整的elements,指定正确的坐标系后点击project。调整完成后的结果如下图(c)所示。


以上就是HyperMesh中关于复合材料坐标系调整的一些知识,后续持续更新复合材料建模教程
