HyperMesh入门实战:从零到一的建模之旅

大家好久不见,最近给大家分享一个简单的例子,希望对初学者有用。

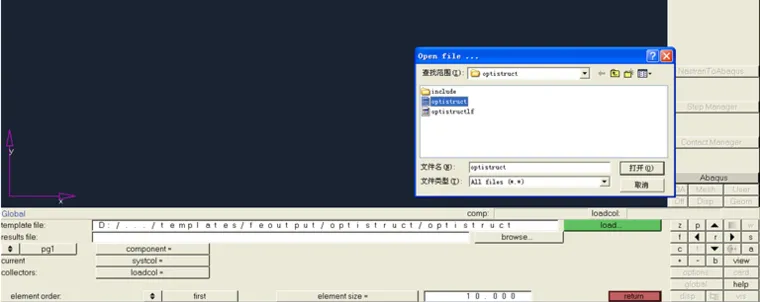

1.在屏幕右下global中,加载optistruct模版,如图1:


图表 1


2.在collectors中定义一名为steel的材料,card image选择MAT1,如图2;


图表 2

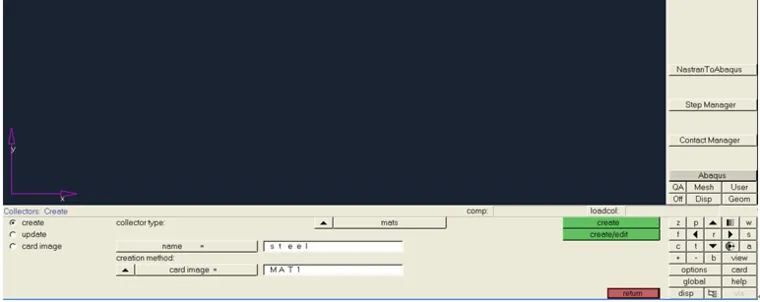

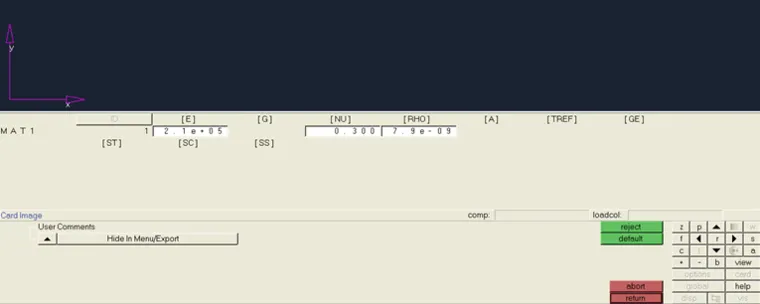

点creat/edit定义材料特性如图3,然后点return返回。


图表 3

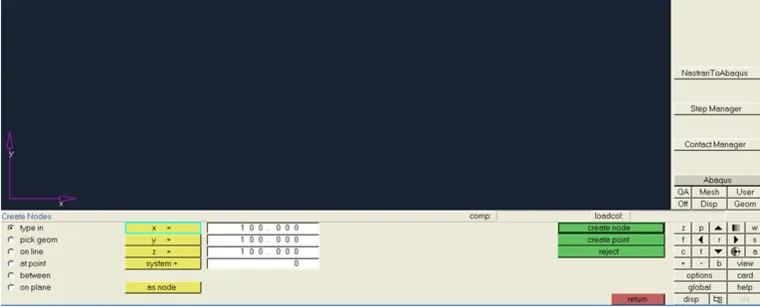

3.在Geom面板点create nodes定义一个节点,如图4,


图表 4

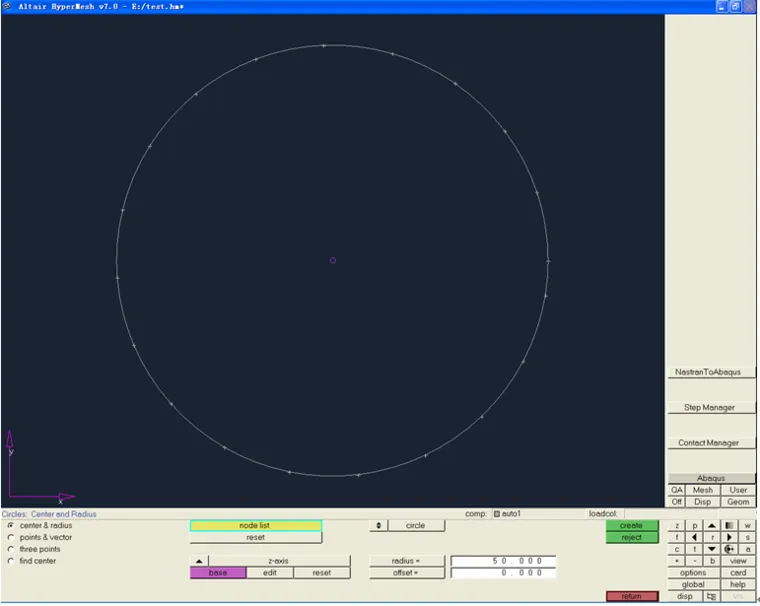

用circles画一个半径50mm的圆, 如图5;


图表 5

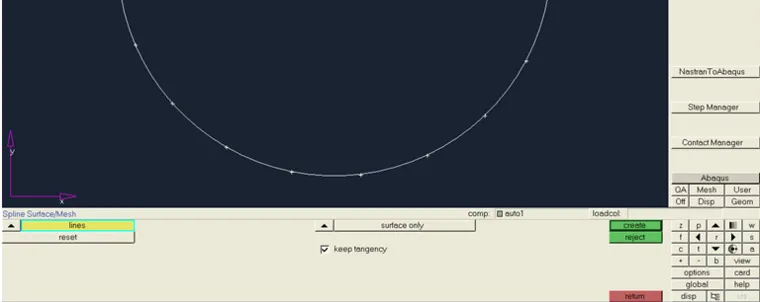

在2D面板点spline,以圆为边缘作一面,如图6


图表 6

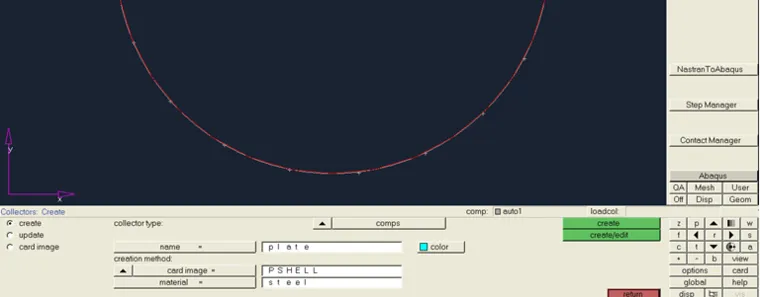

4.在collectors中定义一名plate的薄板,如图7;


图表 7

编辑厚度为1mm,如图8


图表 8

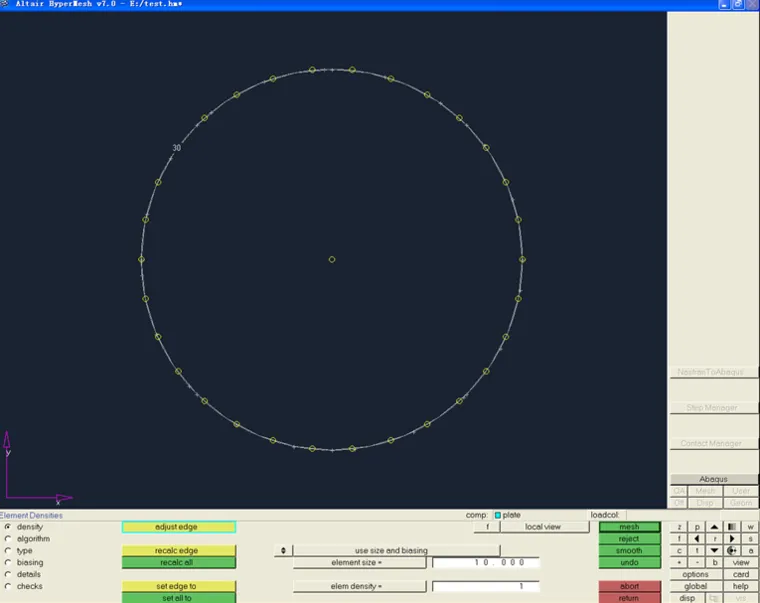

5.在2D面板中点automesh在面上画网格,在屏幕的数字上点左右键可以增加或减少格数,如图9;


图表 9

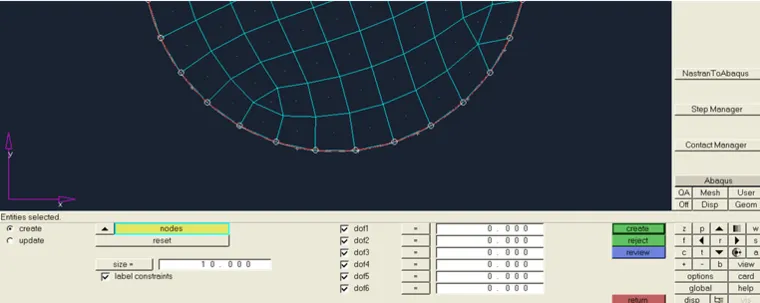

6.在BCs面板中选constraints定义圆周上的节点为固定点,如图10,


图表 10

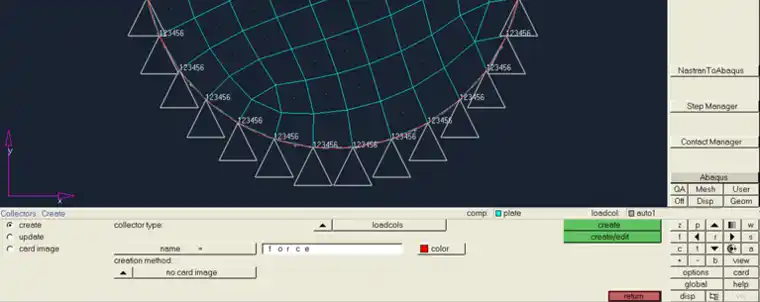

7.      在collectors中定义名为force的加载,如图11;


图表 11

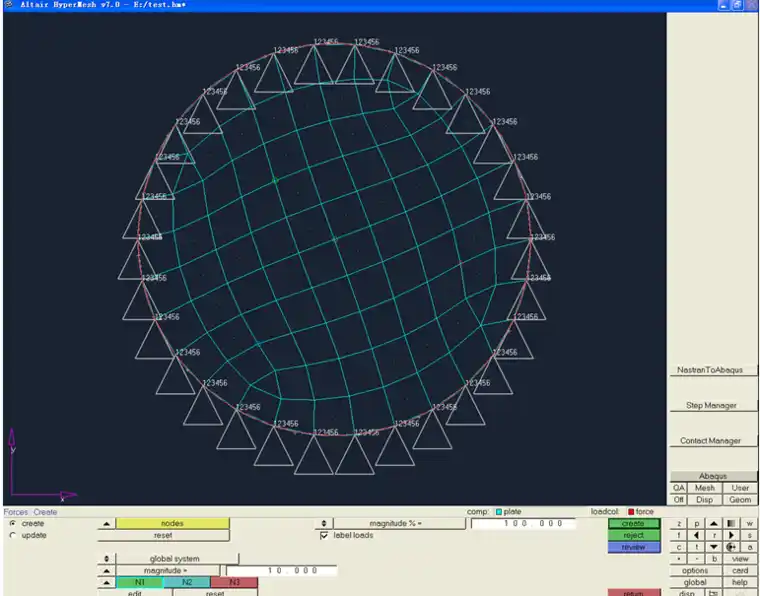

在BCs中选forces定义一大小为10牛的力,如图12;


图表 12

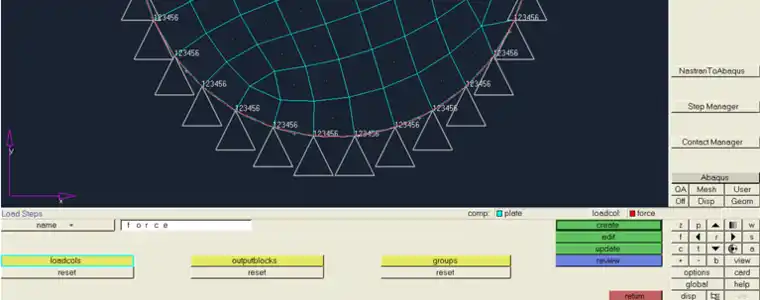

在BCs中用load steps定义载荷步force,如图13;loadcols选auto1和force.


图表 13

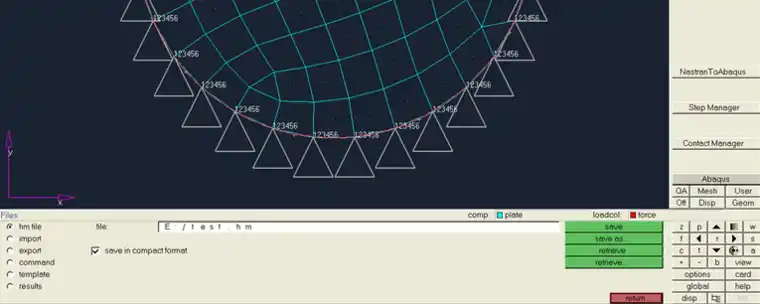

8.      保存文件如图14,


图表 14

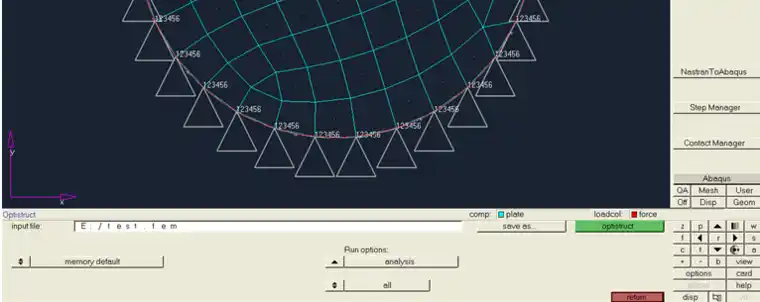

9.      在BCs 面板中OptiStruct运行分析,如图15;


图表 15

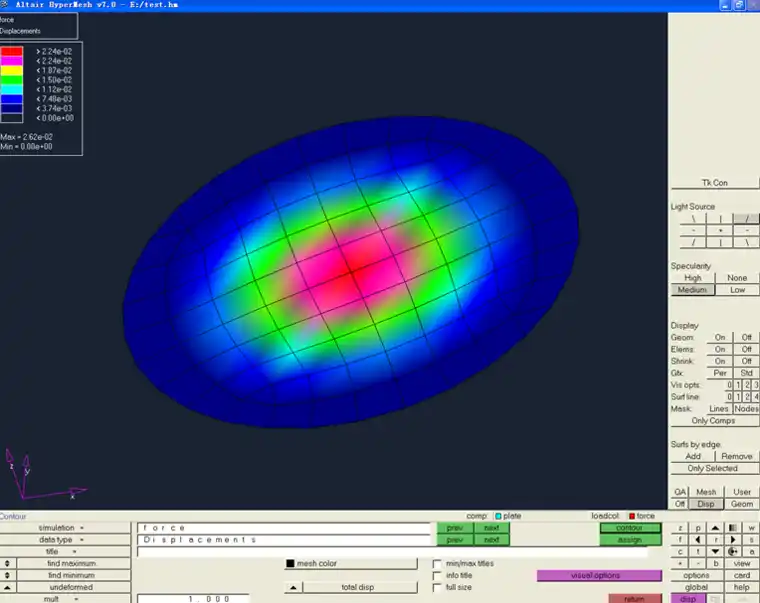

10.    在Post面板中用contour察看结果,如图16;


图表 16
