Hypermesh学习日志:从导入到几何清理的全程记录

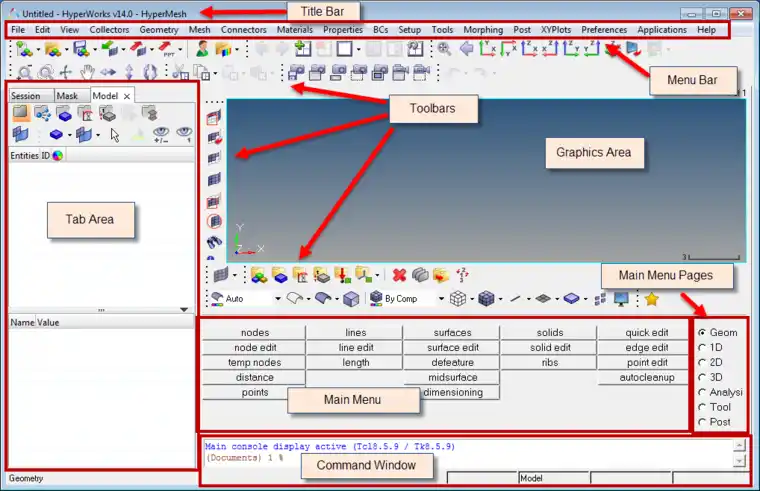

一共四个案例,HM-1000开始学习HyperMesh;HM-1010打开及保存文件;HM-1020介绍操作面板;HM-1030组织模型Organizing a Model;HM-1040控制显示。这些太简单,放一张图吧。


从Geometry开始。HM-2000,导入和修补CAD几何。

所有的案例文件在安装的时候都会附带。默认目录为:

C:\Program Files\Altair\2018\tutorials\hm

当然tutorials文件夹下还有其他产品的案例。我其实没有装在C盘,大家按照自己的安装目录去找吧。

这个案例的几何文件叫clip_repair.hm,就在这个目录下。

分步教学:

1.  打开clip_repair.hm文件。File> Open 找到模型打开。

2.  查看模型完整性。

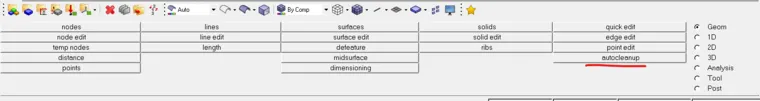

使用AutoCleanUp功能。

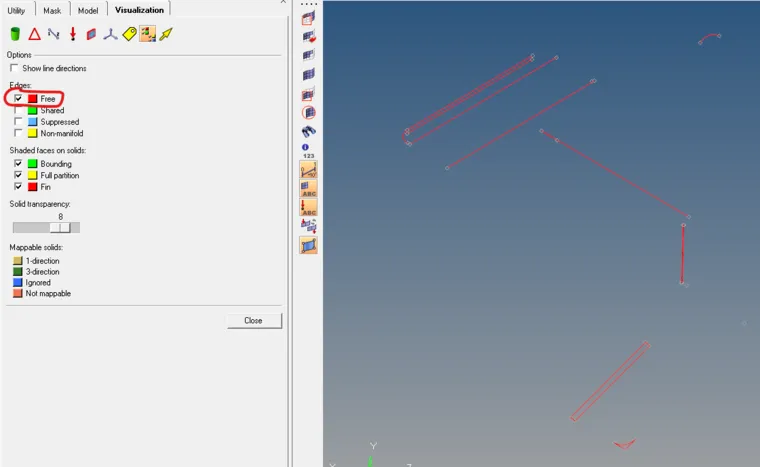

点选线框键,只显示线框。点选显示键Hypermesh学习笔记-1-导入及几何清理的图3,选择显示的线。在屏幕左侧只勾选Free,即可看到只有自由边显示在屏幕上。


Hypermesh学习笔记-1-导入及几何清理的图5

选中非流形(Non-manifold)边。显示为黄色。非流形边意味着超过两个平面共用了一条边。

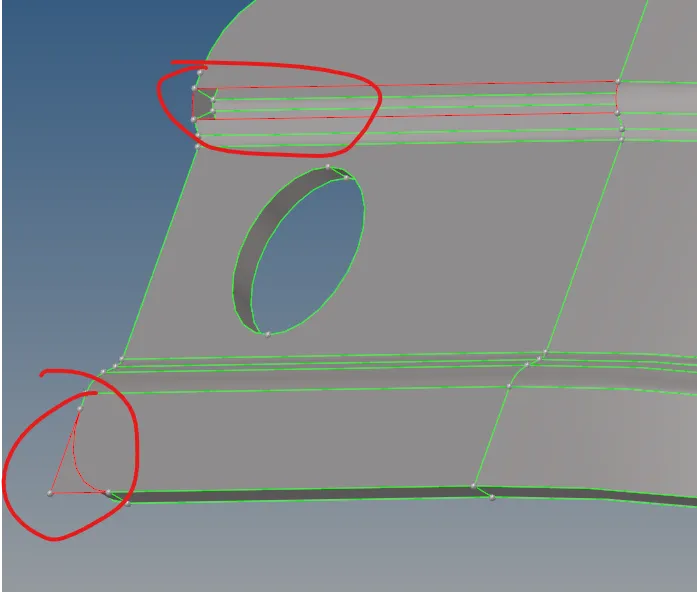

这有一个多余的面和缺失的面


Hypermesh学习笔记-1-导入及几何清理的图7

3.  删除多余的面

用F2或者直接点界面上的X,删除多余的面。


Hypermesh学习笔记-1-导入及几何清理的图9

4.  删多了,得把缺的面补上。


Hypermesh学习笔记-1-导入及几何清理的图11

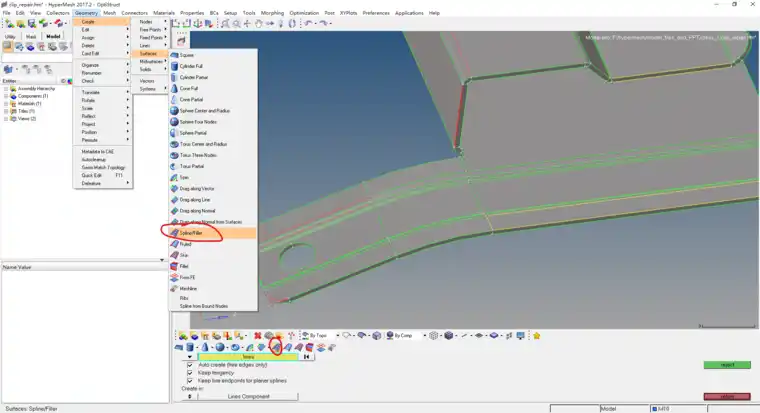

用这个工具自动补上第一个缺失的圆角面。

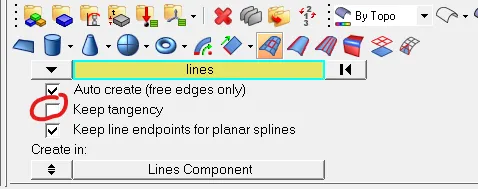

我们刚才删多了那个面补不上,把Keep tangency的勾去掉,就补上了。


Hypermesh学习笔记-1-导入及几何清理的图13


5.  点o打开Options面板,或者Preferences > Geometry Options。将cleanup tol设置为0.01


6.  菜单项为Geometry>Edit>Surface Edges>Equivalence,下面面板项为Geom-edge edit-equivalence。(感慨一下Hypermesh在这一点上真的费解,打开同一个面板,菜单项和下面面板项名字居然不一样。而且打开后也看不到是怎么打开的。)

勾选 equiv free edges only;

帮助文档里说cleanup tol填0.01,我在这填了0.3

点surfs,选择all;

点击equivalence。大部分红色的边都没了。要补的都自动补好了。

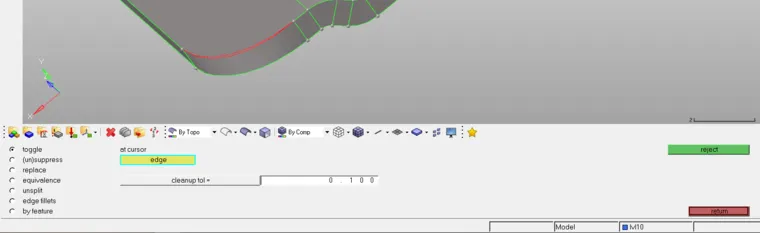

7.  当然如果你还想自己找虐,那就在上一步填0.01,然后手动补接下来的几个面。还是在这个面板,点选第一个toggle,在cleanup tol里填0.1,手动补面。


Hypermesh学习笔记-1-导入及几何清理的图15

8.  用replace继续补面。

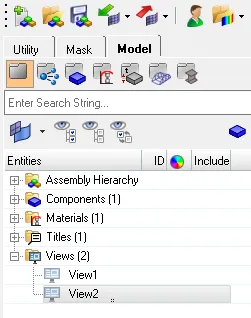

这里有个小技巧。左侧Model栏里有个view文件夹,可以保存某个视角。查看view2视角就可以看到缺失的面。


Hypermesh学习笔记-1-导入及几何清理的图17

用replace轻松补好面。

其实这些都用不着,前面equivalence容差设大一点就都解决了。


9.  在Geom-defeature面板里,选择duplicates,先全选面,再点find找到,delete删除。删掉重复的面。


10.保存,任务完成。
