车身钣金件中面属性自动抽取:高效工具应用

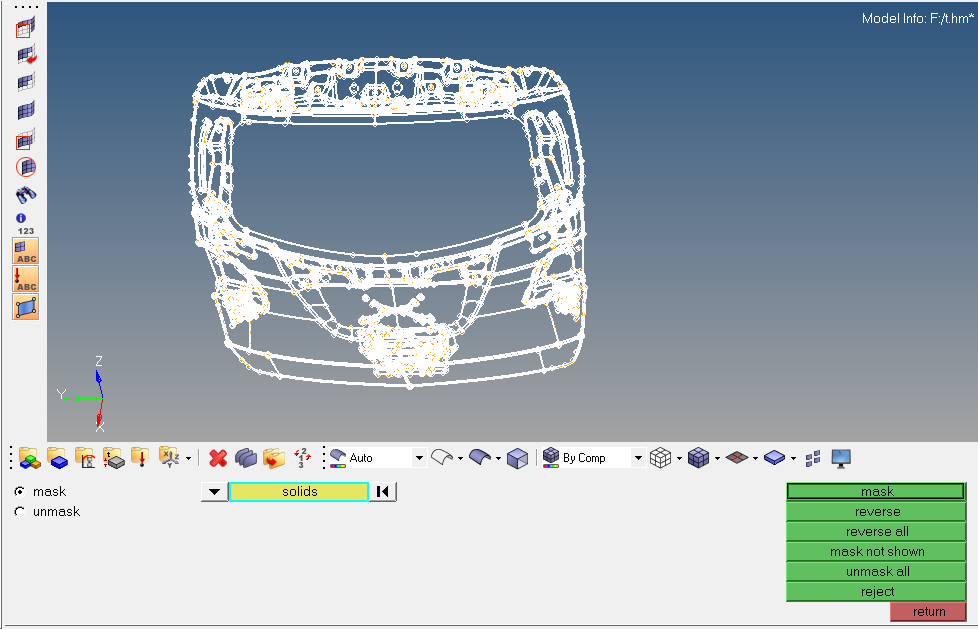

1、几何处理,必须要保证导入hypermesh的几何信息都为solids,一般用f5隐藏可以检查导入的几何数据是否全为实体,否则进行几何修补

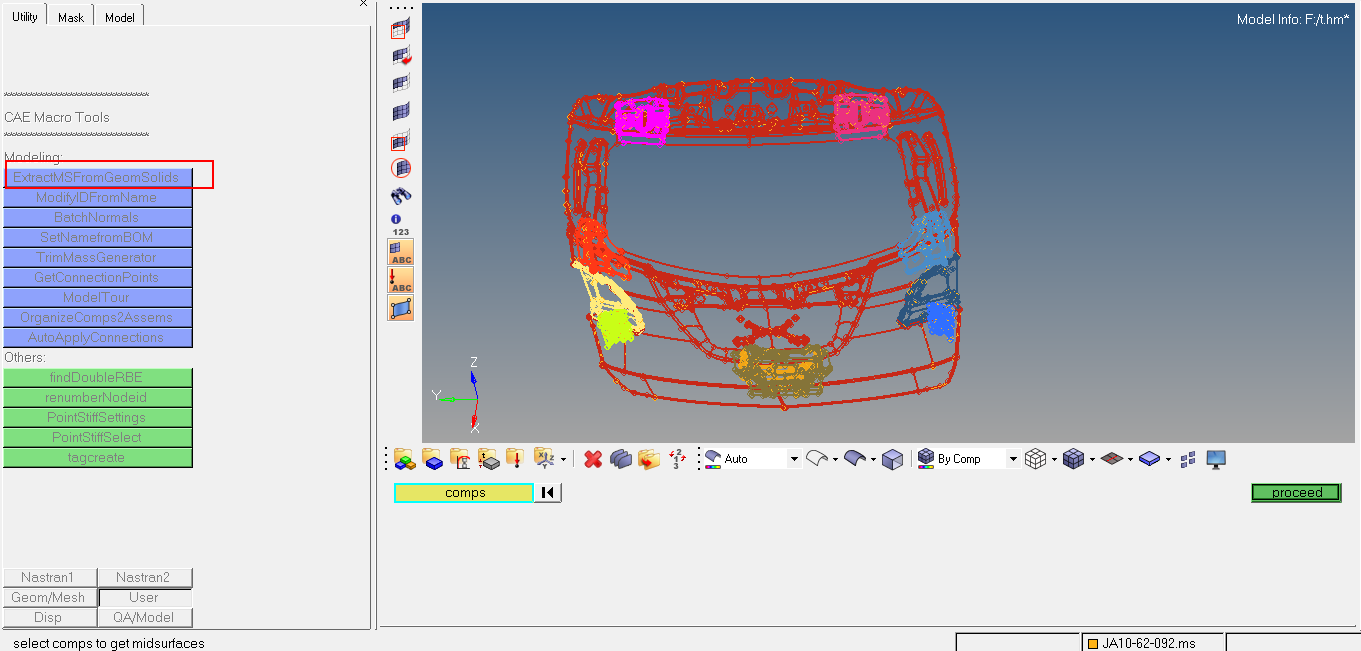

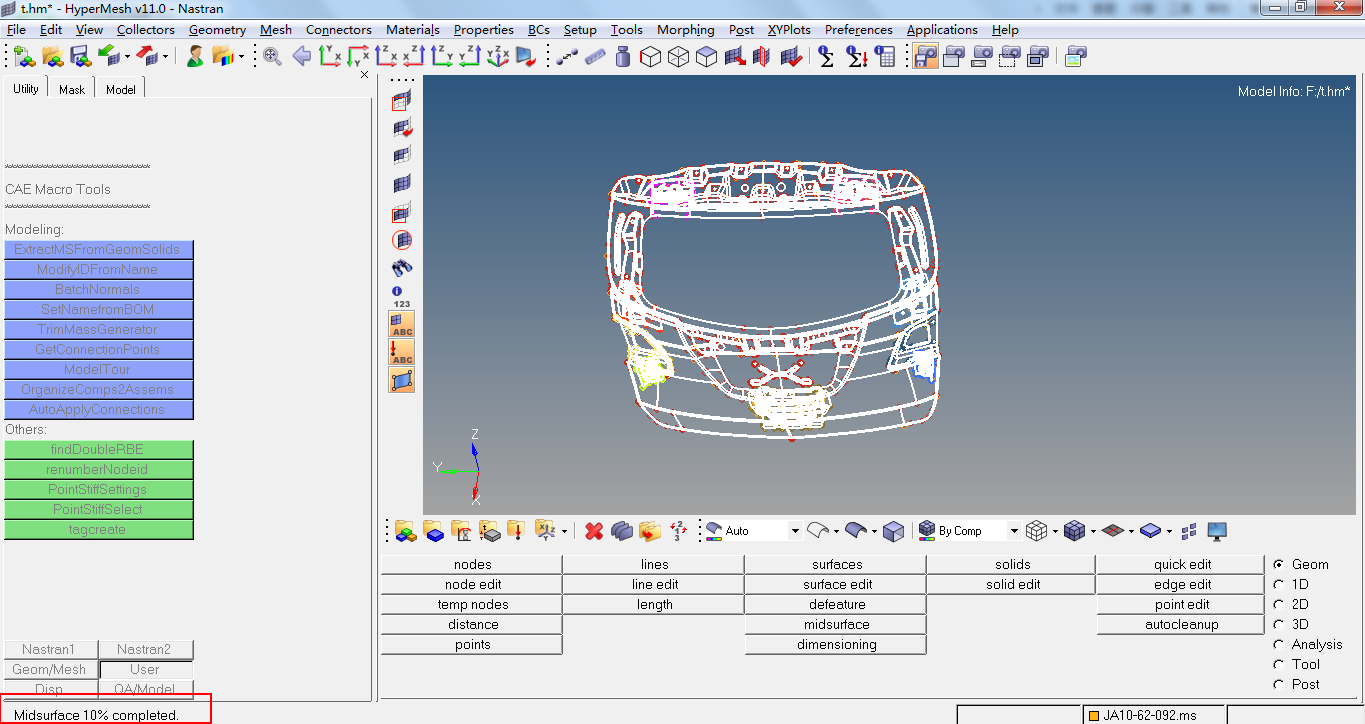

2、在保证几何全为实体的前提下,运行中面抽取代码,软件左下角有进度显示

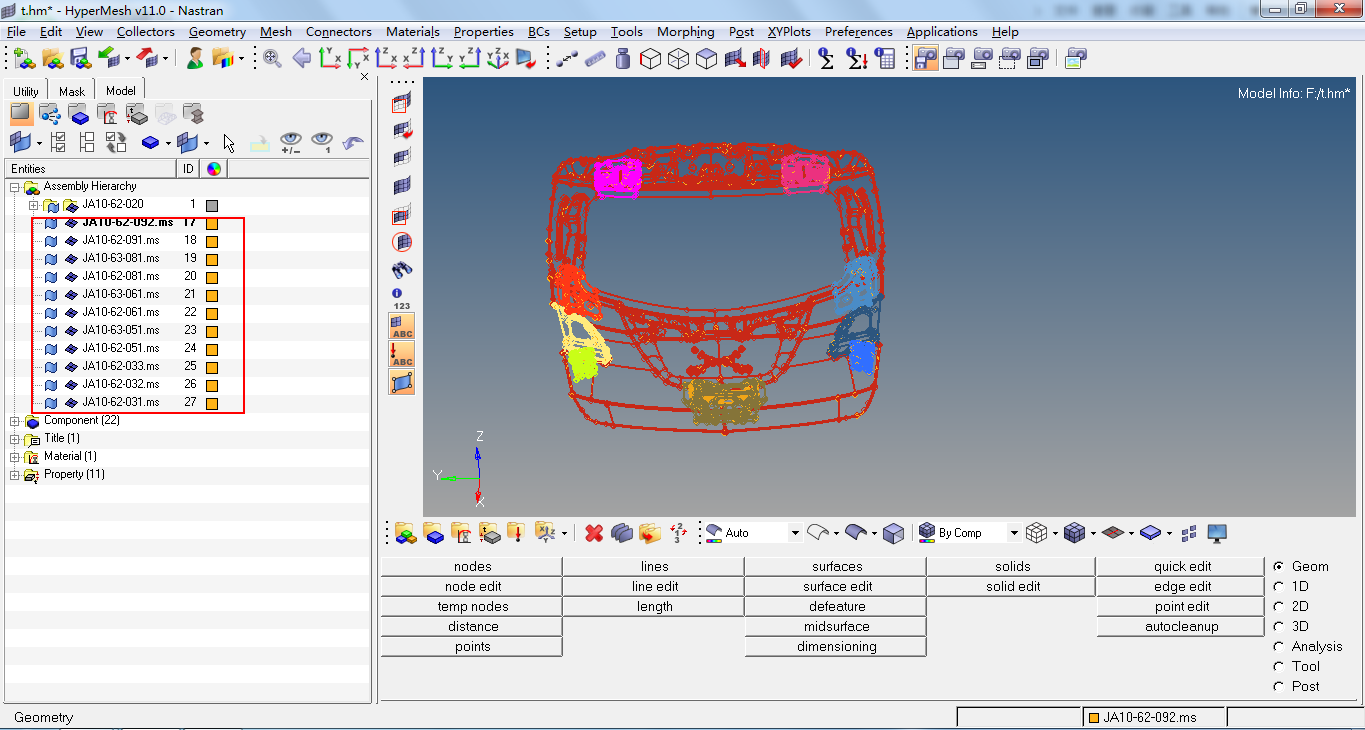

3、中面抽取完成,软件的模型数这里将会产生自动建立中面component,名字就是几何数据名字+.ms,并且程序会自动建立跟component名字对应的属性

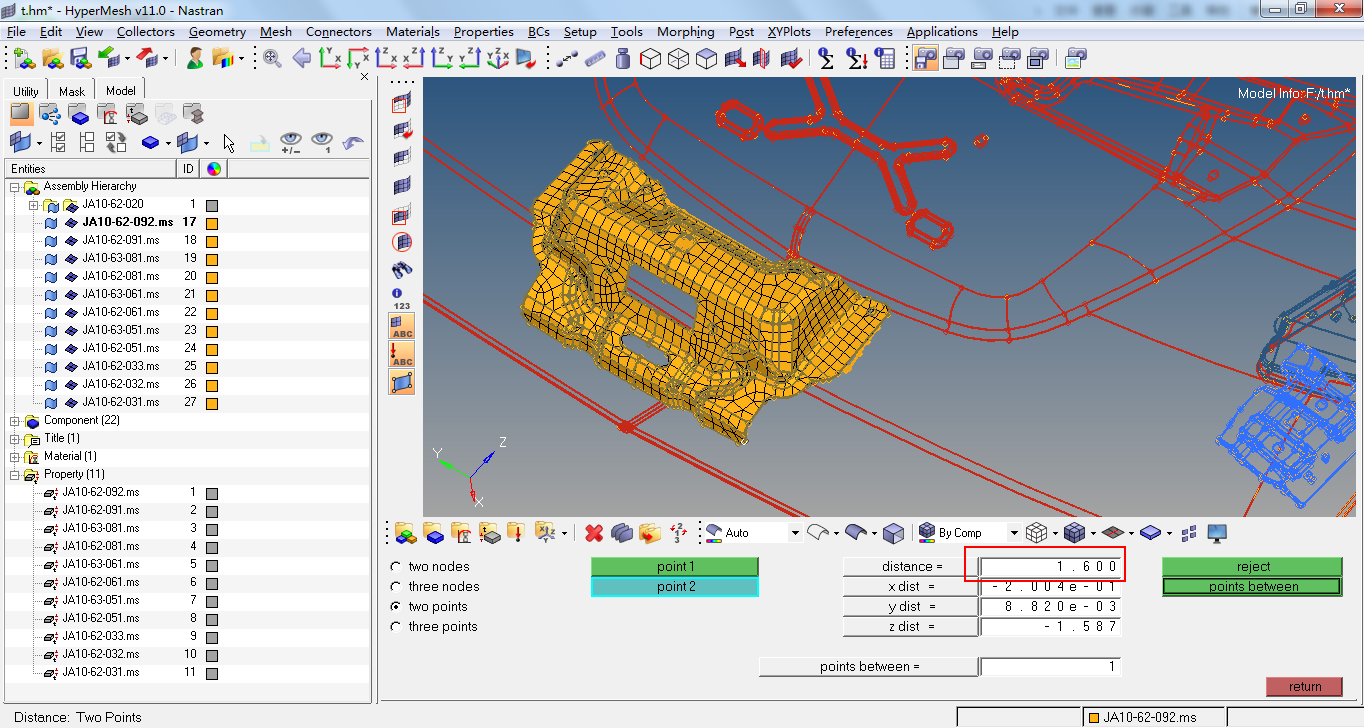

4、程序对自动根据几何数据进行厚度提取,软件自动提取的厚度可能会跟零件实际的厚度不一致,这个需要我们根据设计部门提供的bom表进行厚度识别,具体后续也会有相应的插件进行处理。
