HyperMesh中Process Studio的高效应用探索

Process Studio是HyperWorks自带的一个开发工具，下面用一个例子说明Process Studio的使用。

1）通过开始菜单Altair HyperWorks 13.0 > Tools > Process Studio启动Process Studio

2）创建一个template，如下图所示。

3）点击Process Studio下方的Control view，选择子菜单为utils，如下所示。

4）选择label控件拖到屏幕，如下。

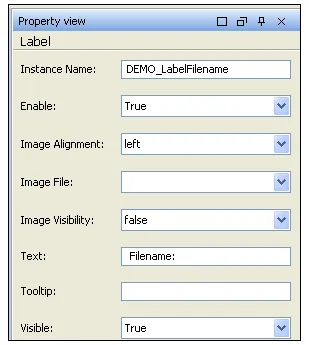

5）在右边的属性框设置该label的属性，如下所示。

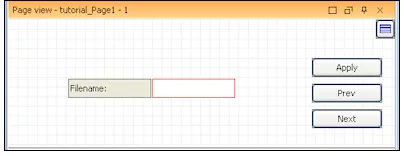

6）拖动Text field控件到屏幕，如下所示。

7）同样设置该控件的名称为： DEMO_TextFilename。

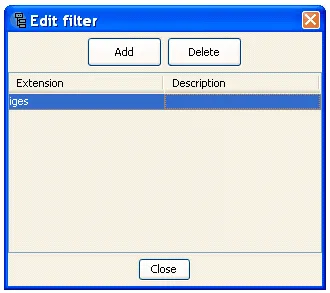

8）拖动File browser控件，设置名称为：DEMO_FBFilename，点击属性对话框里面的File Filter ，点击Add，在extension里面输入iges，如下所示。

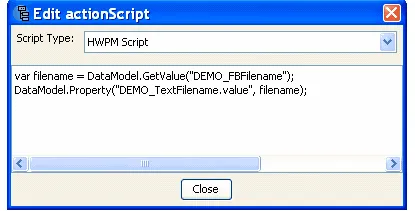

9）点击属性框的Script，设置脚本类型为HWPM Script，并输入脚本：var filename = DataModel.GetValue("DEMO_FBFilename");

DataModel.Property("DEMO_TextFilename.value", filename);

如下所示：

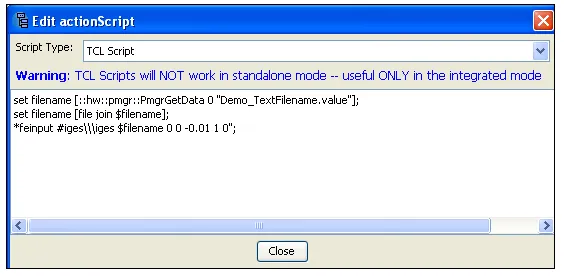

10）修改Apply按钮的显示名称为Import，并设置脚本：

set filename [::hw::pmgr::PmgrGetData 0 "DEMO_TextFilename.value"];

set filename [file join $filename];

*feinput #iges\\\iges $filename 0 0 -0.01 1 0";

如下所示：

11）添加一个page，在这个新page上面添加label控件，名称为：DEMO_LabelMeshSize，显示名称为Mesh；

添加Text field控件，名称为：EMO_TextMeshSize

修改Apply按钮的显示名称为Mesh

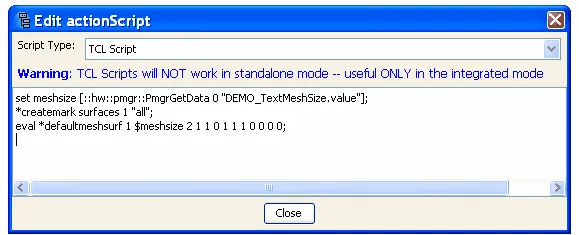

12)修改Mesh按钮的脚本为：

set meshsize [::hw::pmgr::PmgrGetData 0 "DEMO_TextMeshSize.value"];

*createmark surfaces 1 "all";

eval *defaultmeshsurf 1 $meshsize 2 1 1 0 1 1 1 0 0 0 0;

如下所示：

13）创建流程树，回到Process view。选择Process右键添加任务，如下所示。

14）在属性窗口设置Name和Label为Import_IGES,

Task Type:  HWPM Page

HWPM Page: tutorial_Page1

如下所示：

15）创建第二个任务，设置如下：

16）保存

17）打开hypermesh，打开Process Manager，指定刚保存的文件即可加载并使用。
