模型属性自动创建:提升设计效率的新方法

今天跟大伙分享自动创建属性以及给壳单元附料厚。建模过程中,为了方便查询和分组,我们常常将component名命为固定形式,如采用“零件编号+厚度”的形式。如下图所示:


步骤1:将Hypermesh调成nastran模板下


步骤2:隐藏模型中的1D和3D网格


步骤3:手动创建一个component的属性,属性名称与component名称一致。


步骤4:将上一步创建的属性附给所有的壳单元组。


步骤5:自动生成property

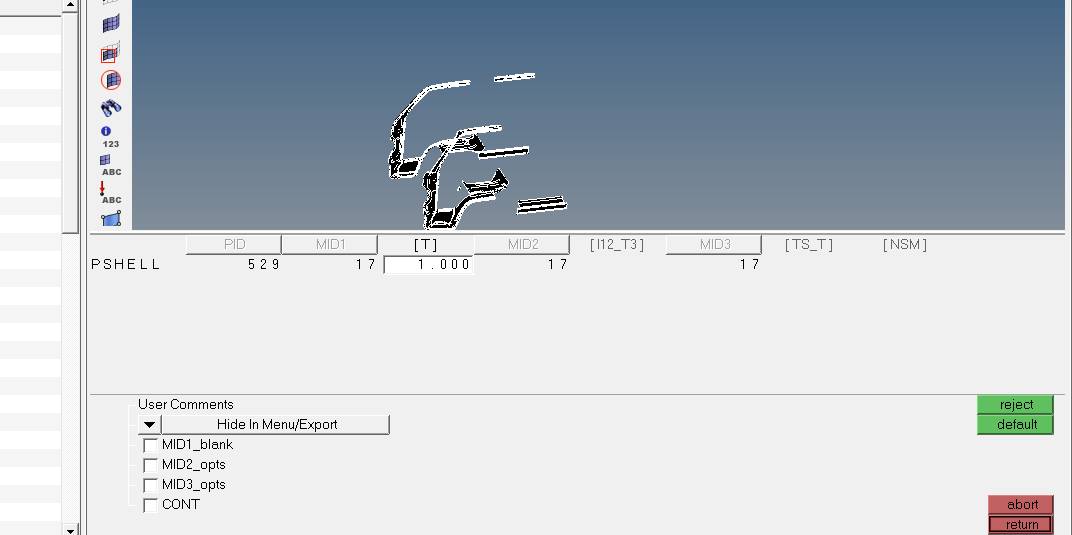

步骤6:给同一厚度component厚度

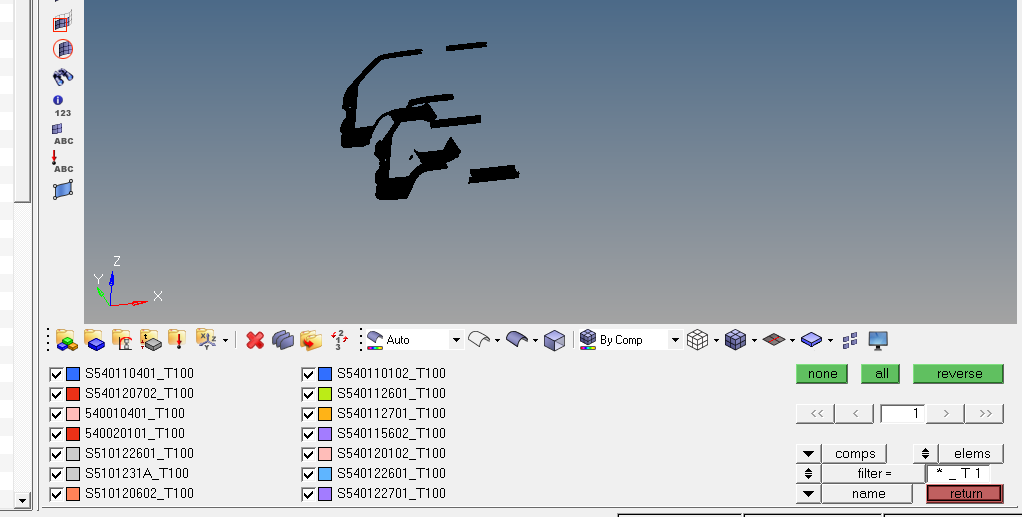

筛选同一厚度component:快捷键D,先隐藏所有组,将filter打开,输入*_T100*,点all,所有厚度为1mm的component就被显示。





步骤7:重复步骤6,给所有壳单元组件的附厚度。


步骤8:检查属性创建完成状态

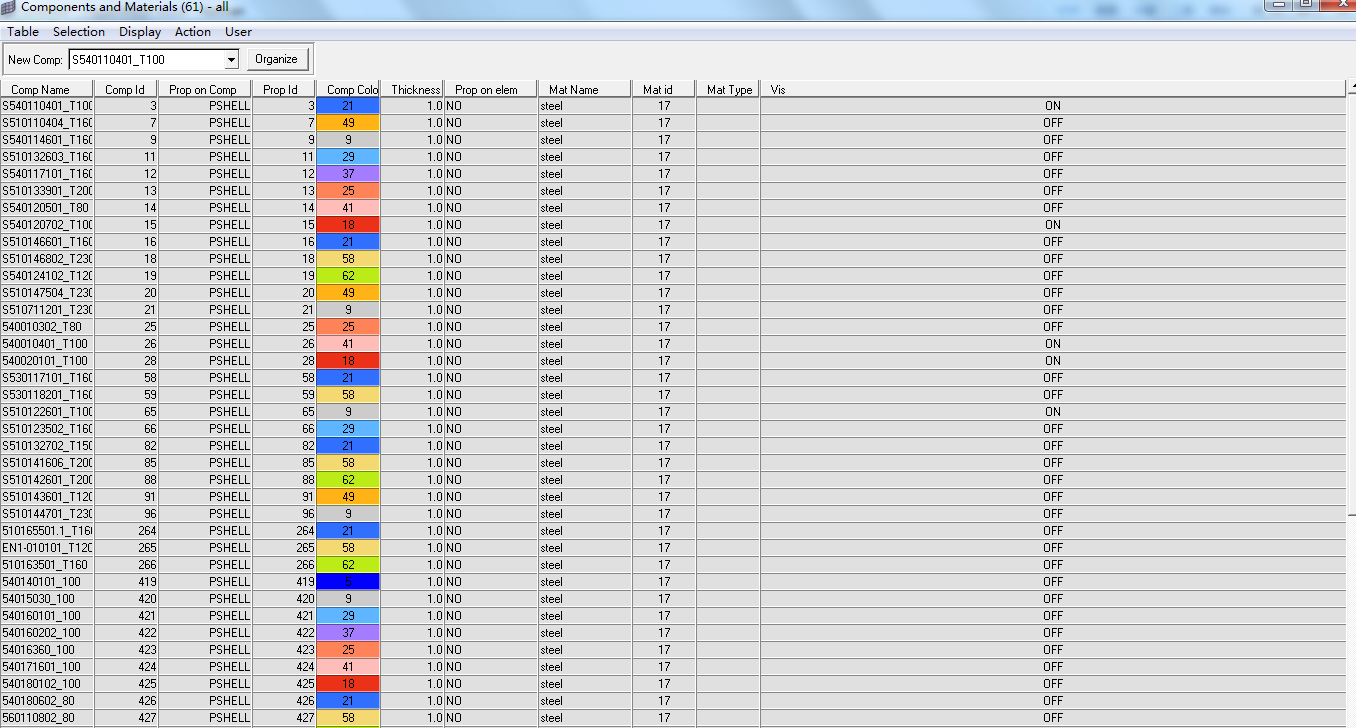

utility→component table


检查property on comp和thickness列,看有无遗漏。
