制动踏板设计优化:提升驾驶体验与安全性

前言

首先非常感谢给于指导的两位师傅,能够让我在一周的时间内,对HyperWorks有了一定程度的了解,并能够完成以下优化设计,谢谢你们!也非常感谢:谭东升和李晓晨的《基于ABAQUSA的汽车制动踏板装置性能分析》,余海明和田立胜的《汽车制动踏板的有限元分析》。以下是我对制动踏板系统里面的踏板做的优化正文:



背景

制动系统对于我们行车安全起着十分重要的作用,尤其是在主动安全中:“在行车过程中,遇到行人或者是红绿灯路口的工况,就需要我们制动来躲避危险和保证安全”,由此我们可以看出,踏板的强度和受力是需要严格的设计,必须要保证强度和刚度。另一方面,如果只注重强度和刚度,不注重量也是不可以的,就算重量增加,其实也并不能说明刚度和强度一定会增加。这就是我为解决以上问题所做的优化。


1.利用UG.NX建模:只取下图这一部分,当踩踏左边踏板时,小孔处绕主销转动,大孔处就会向上移动。本设计取自左侧踏板踩到最低端,右侧抬到最高端被约束,整个踏板的受力分析。

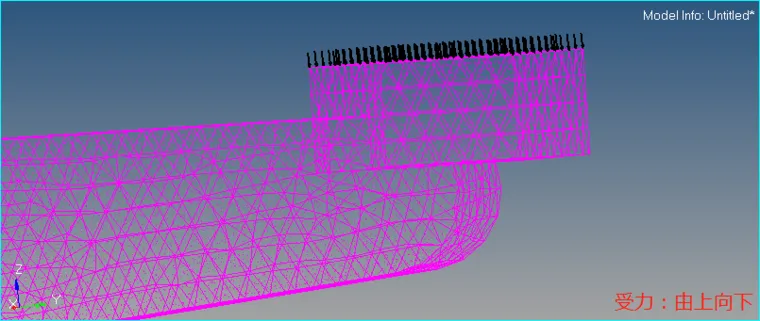

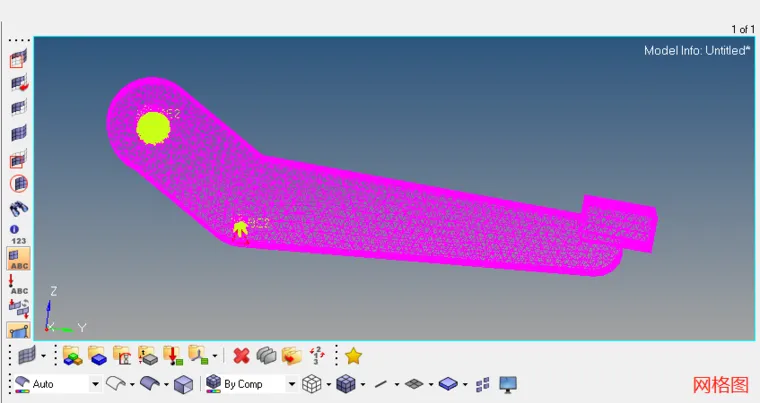

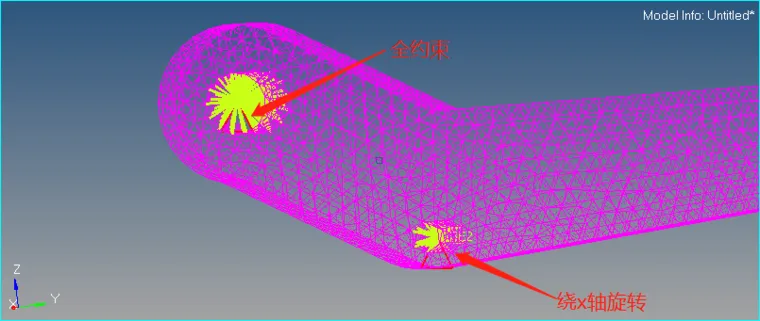

2.利用Hypermesh划分网格:利用2D三角形表面网格来生成四面体实体网格。材料方面:采用20号钢,弹性模量为200000Mpa,泊松比为0.3.网格,受力与约束如下:




3.给以上赋属性,创建OptiStruct子工况。

4.为拓扑优化定义设计变量,然后定义响应和目标函数,将小孔和均布载荷定义设计约束。

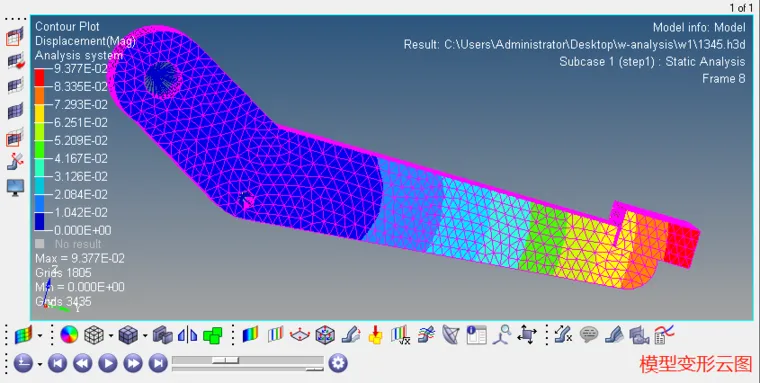

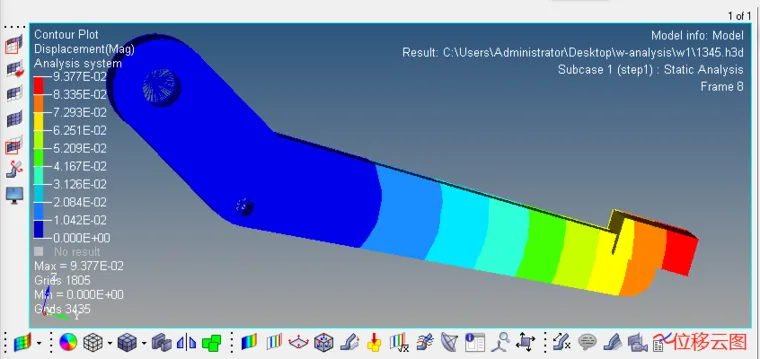

5.进行优化求解运算。查看结构变形情况,输出位移云图和变形云图。

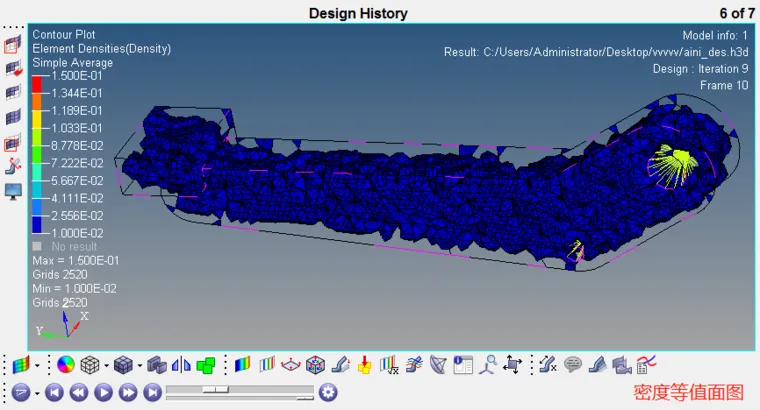

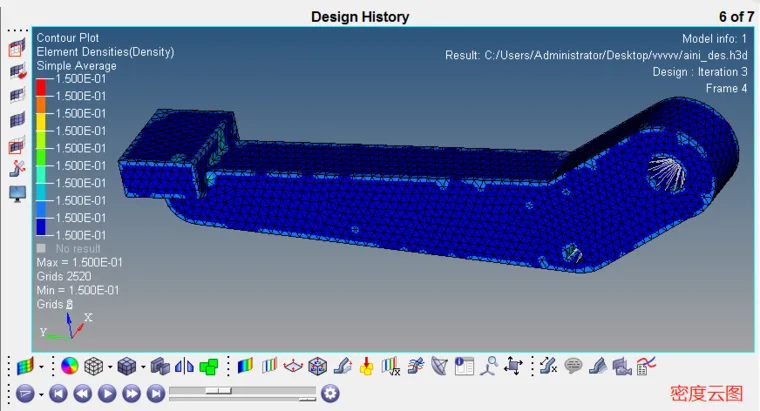

6.查看密度结果静态图和等值面图。

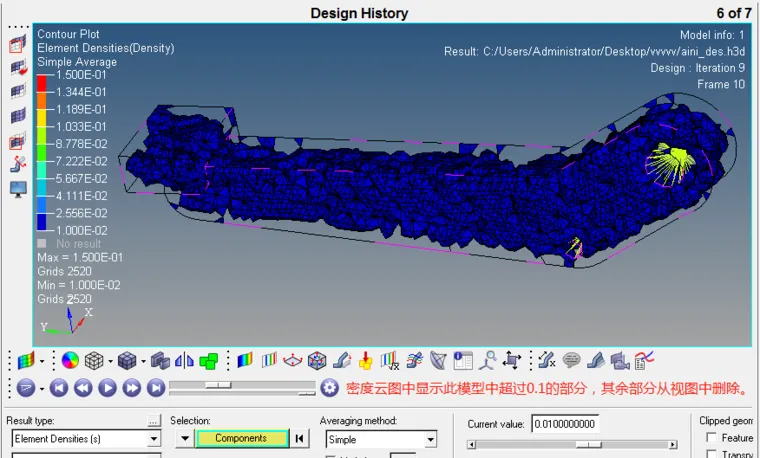

下面的一个密度云图显示此模型中密度值超过0.1的部分,其余部分从视图中删除后的效果图:


完毕!谢谢大家。
