有限元仿真大挑战:SW Simulation, Hypermesh与Meshfree的对比


研究背景:

本文以一个简单的钣金梁为例,通过使用SolidWorks Simulation,Hypermesh,Meshfree分别进行有限元仿真,对其位移和VonMises应力进行比对分析,为以精细化设计为目的的有限元仿真软件选择,提供一定的参考:

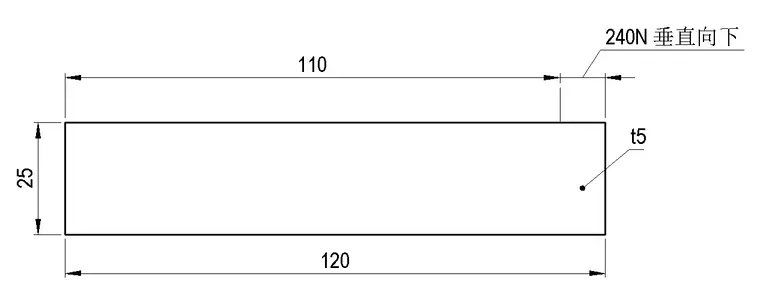

模型:


基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图2

材料:6061-T6   G=6.9E10    u=0.33

边界条件:左端固定(Dx,Dy,Dz=0); 右侧上表面10mm范围内施加240N垂直向下的力


SW Simulation结果:

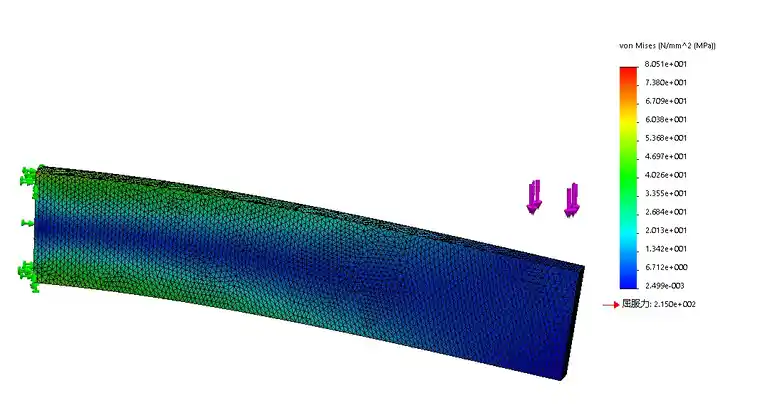

VonMises应力:


基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图4

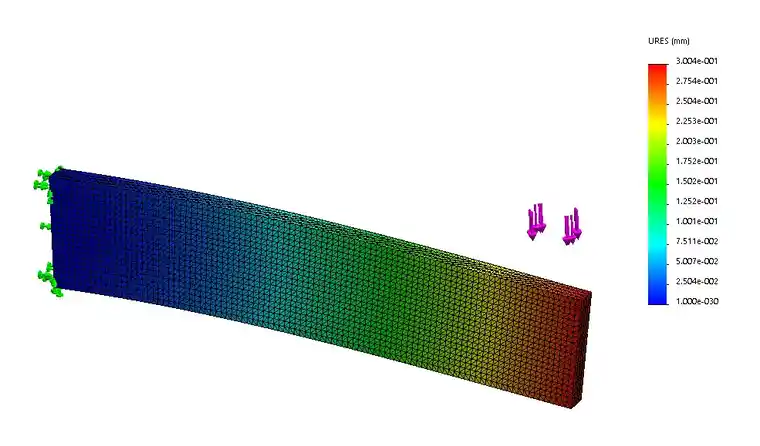

合位移:


基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图6

HyperMesh结果:

VonMises应力:


基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图8

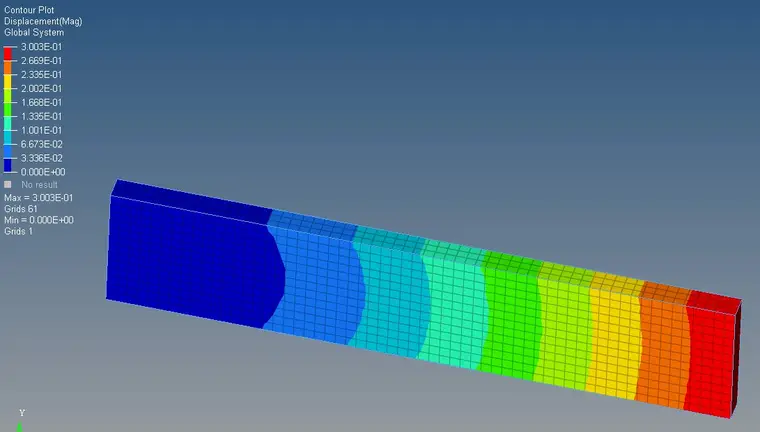

合位移:

5.jpg基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图10

MeshFree结果:

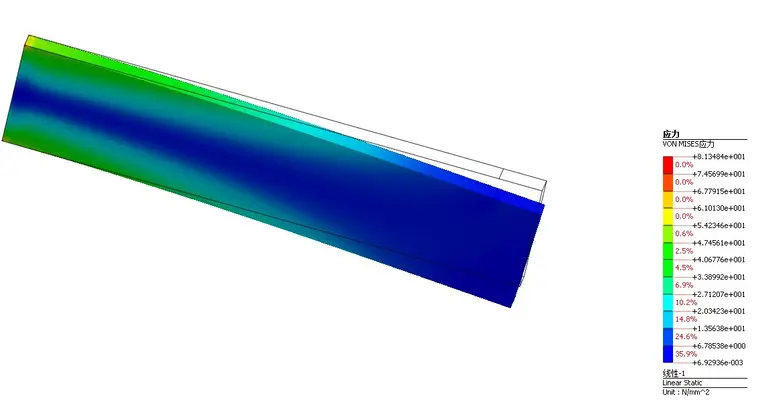

VonMises应力:

基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图11

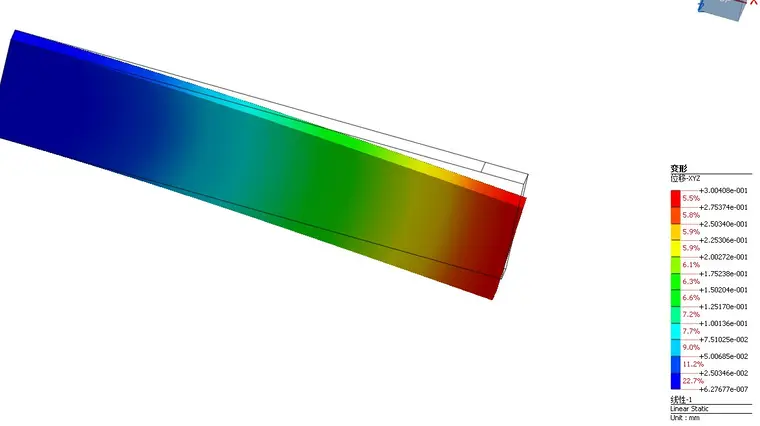

合位移:


基于SW Simulation, Hypermesh和Meshfree的有限元仿真以及结果对比的图14

结果对比分析:

VonMises应力(Mpa)位移最大值(mm)
SolidWorks Simulation7.683.004
HyperMesh4.763.003
MeshFree8.133.004



结论:

1.     从位移最大值来看,三种软件分析结果都是对的,精度很高;

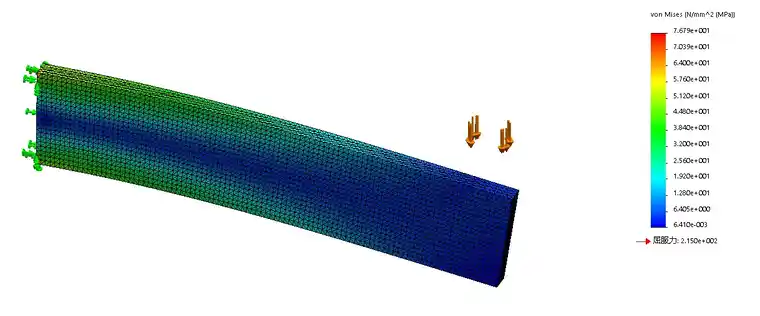

2.     从VonMises应力来看, MeshFree和SolidWorks Simulation结果相近,而且Solidwork随着网格密度的增加,其最大应力值不断逼近8Mpa,如下图所示:


基本可以判定HyperMesh结果显示设置可能需要改进,本文暂时不向这个方向研究了.


3.      MeshFree易学易用,简单的操作就能得出精确结果,是一款非常优秀的有限元仿真软件.
