Hypermesh与Workbench联合仿真技术

问题

Ansys Workbench作为应用有限元软件平台在航天、汽车、船舶等领域的结构分析得到了非常广泛的应用,但是网格划分是其薄弱环节;在有限元领域,Hypermesh具有非常强大的功能,因此,本文介绍下Hypermesh与Ansys Workbench联合仿真的方法。

方法

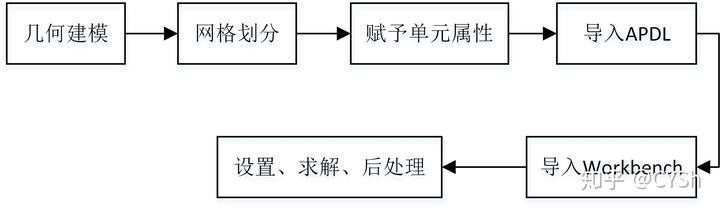

   图1 联合仿真流程图


主要流程:

  • 在三维建模软件中建立合理简化后的几何模型;
  • 在Hypermesh中定义单元属性并在组件管理器中赋予单元;
  • Hypermesh导出求解文件;
  • 用APDL打开求解文件并另存为新的求解文件导入Workbench;
  • 根据问题类型选择分析模块并设置材料参数、载荷、求解参数进行求解和后处理。

实例(以某零件的模态分析为例)

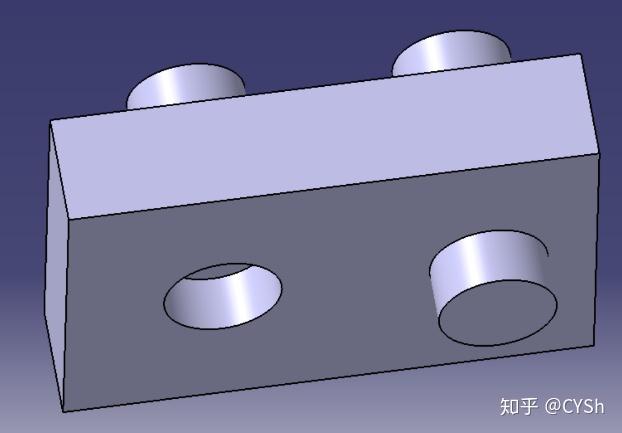

​1. CATIA建立几何模型并另存为example.stp,结果如图2。


   图2 几何模型

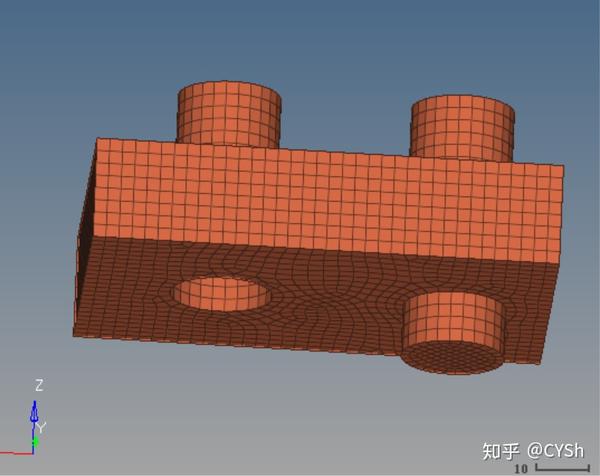

2.打开Hypermesh,User Profiles中选择ansys并导入example.stp; 对几何模型进行网格划分,结果如图3。


   图3 网格划分

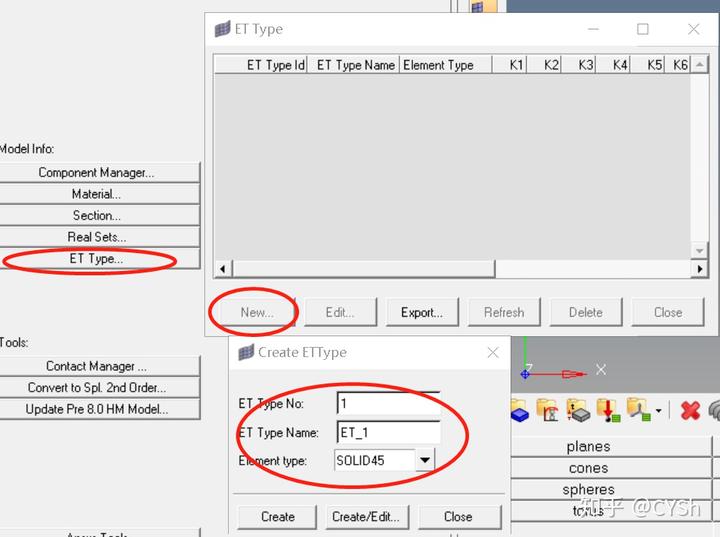

3.Hypermesh中Utility>ET Type>New创建单元类型如图4;Utility>Component Manager中选择图3中的单元组件并赋予刚建立的单元类型,如图5。


   图4 创建单元类型



   图5 赋予单元属性

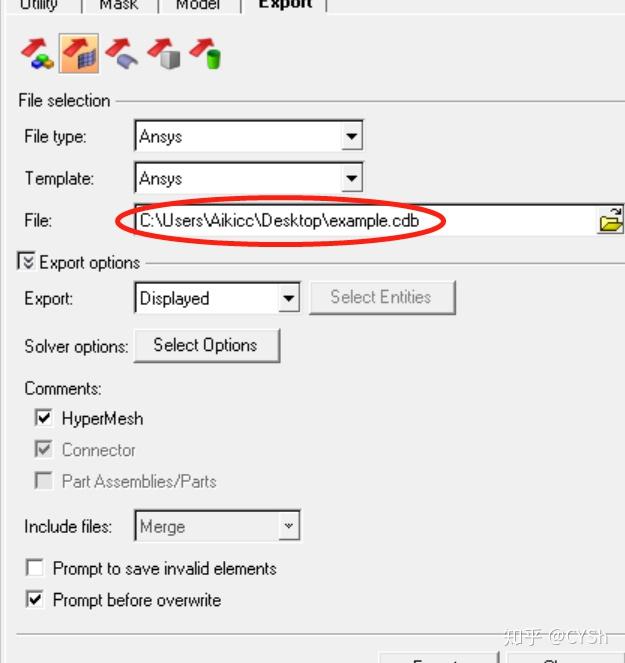

4.如图6从Hypermesh中导出ansys的求解文件example.cdb。


   图6 导出求解文件

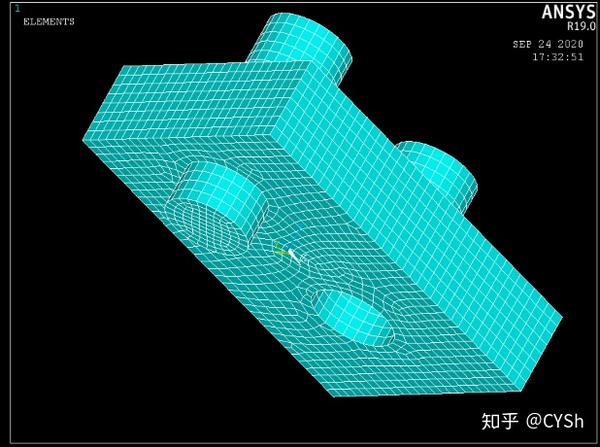

5. 在APDL中File>Read Input From读取4中生成的求解文件,Plot>Elements显示单元如图7所示。


   图7 APDL中的模型

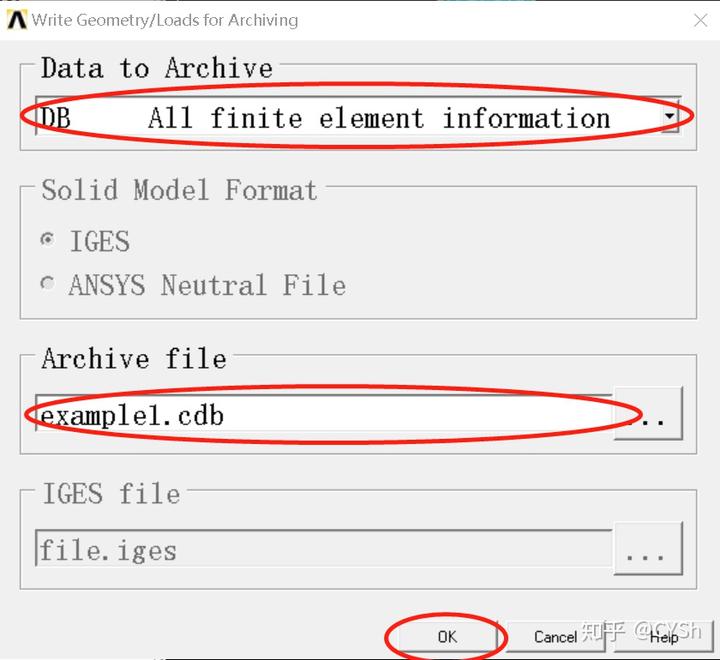

6. APDL中,Main Menu>Preprocessor>Archive Model>Write中的Data to Archive项选择DB All finite element information并命名存储成新的求解文件,如图8所示。


   图8 另存新的求解文件

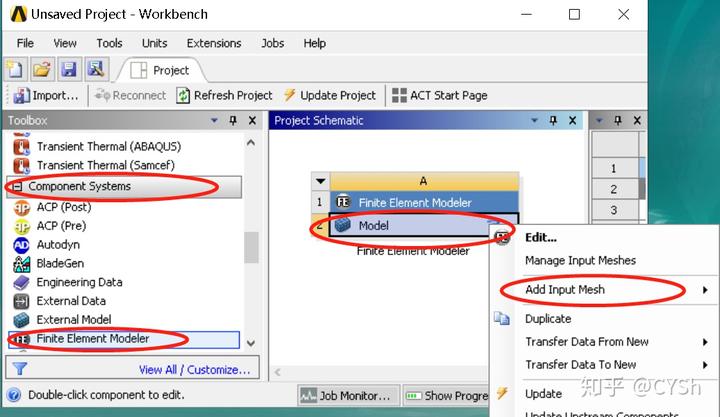

7.双击workbench中Component System中的Finite Element Modeler创建模型导入模块,右击Model选项选择Add Input mesh,然后导入6生成的求解文件,如图9所示。


   图9 导入求解文件

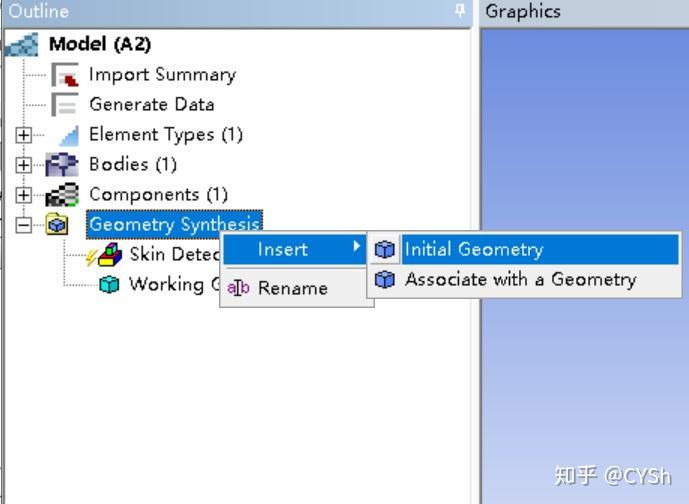

8. 双击打开Model,选择Geometry Synthesis>Insert>Initial Geometry根据网格生成关联几何模型,如图10所示。


   图10 生成关联的几何模型

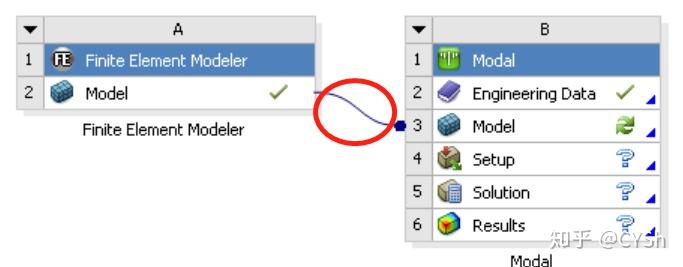

9.双击Analysis Syatems>Modal新建一个模态分析项目,并与Finite Element Modeler的Model部分实现数据共享,如图11。


   图11 Modal与Finite Element Modeler的Model部分数据共享

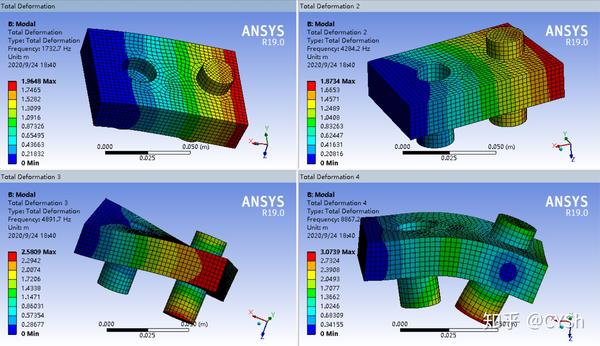

10.双击并打开Modal中的Model部分,进行材料、边界条件、求解设置并求解和后处理,本实例采用结构钢材料、悬臂状态,得到的结果如图12。


   图12 前4阶模态
