Hypermesh联合Ansys：静力学仿真流程全解

01 有限元分析流程

1-1、前处理

1-1-1、几何模型构建

1-1-2、材料定义

1-1-3、有限元系统模型构建

1-2、求解

1-2-1、加载条件/边界条件

1-2-2、求解设置

1-3、后处理

1-3-1、查看结果

1-3-2、评估结果

1-3-3、修正结果

02 前处理

2-1、几何模型构建

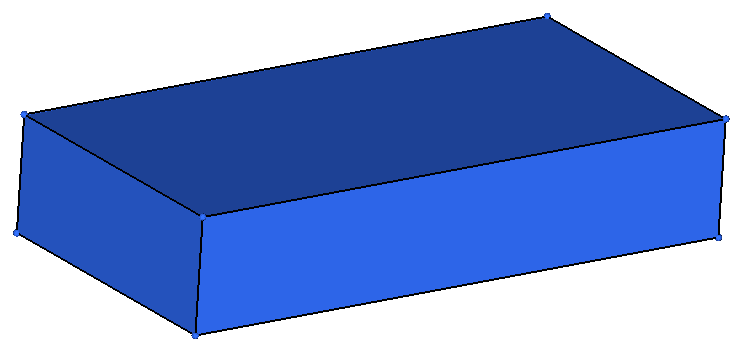

通过第三方建模软件如Creo、SW等进行建模，并将几何文件转存为中性格式，导入Hypermesh，如图1。

   图1


2-2、材料的定义

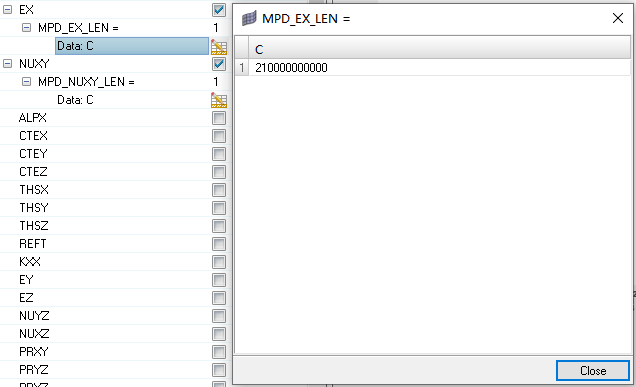

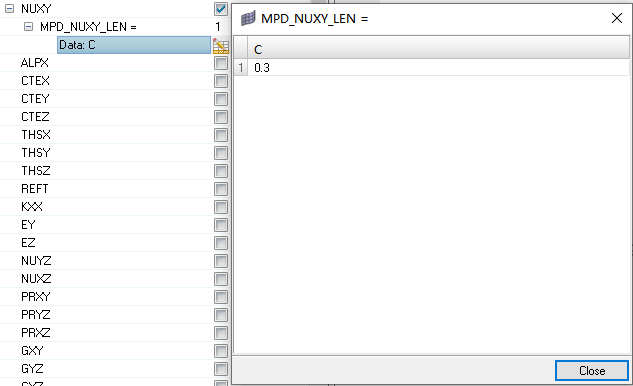

进行材料的定义，在hypermesh中创建对应的材料选项，并输入材料属性，主要包括密度7850、弹性模量210e9、泊松比0.3（这里采用统一的国际单位制），如图2所示。

   图2


2-3、构建有限元系统模型

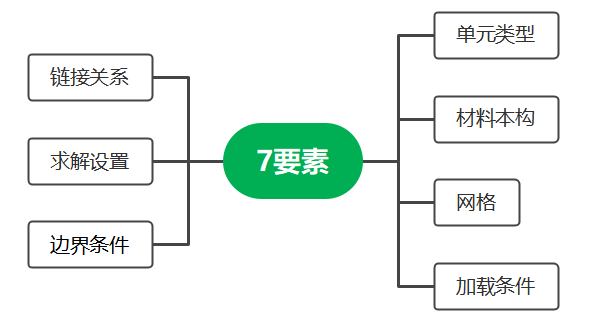

主要包括7要素，对应的类型见图3。

   图3

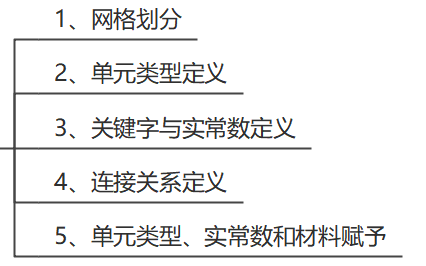

具体操作流程以及操作步骤相比Workbench需要做出一些调整，如图4所示。

   图4


2-3-1、网格划分

几何体比较规整，可一次划分成功，如图5。

   图5


2-3-2、单元类型定义

使用solid186，如图6所示。

   图6


2-3-3、关键字与实常数定义默认。

2-3-4、无连接关系定义。

2-3-5、单元类型以及材料赋予，如图7所示。

   图7


03 求解

3-1、加载条件/边界条件施加

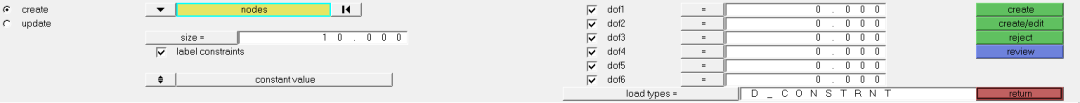

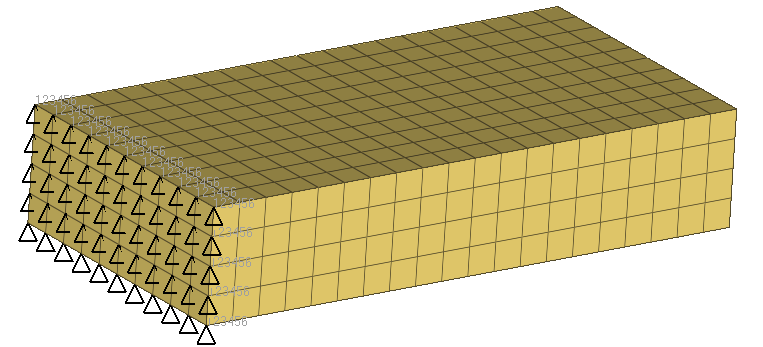

在长方体左两端施加固定约束，如下图所示。

   图8

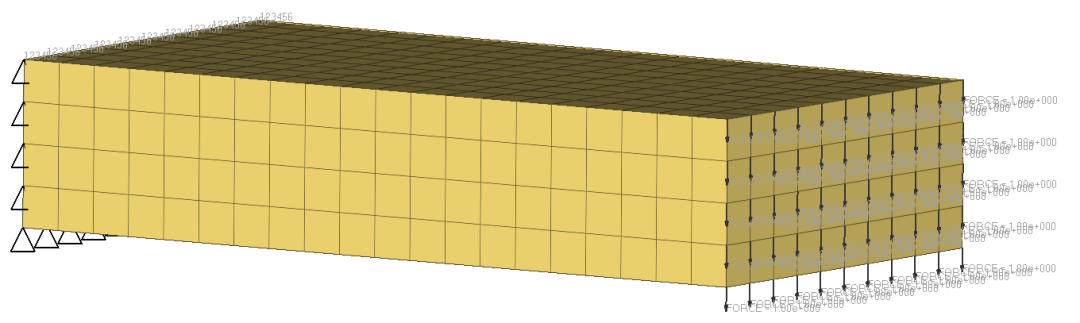

在长方体的右端每个节点沿Z轴负方向施加1N的力，如下图所示。

   图9


3-2、求解设置

插入求解控制卡片，如下图所示。

   图10


导出cdb格式的文件，并保存到全英文路径下。

04 后处理

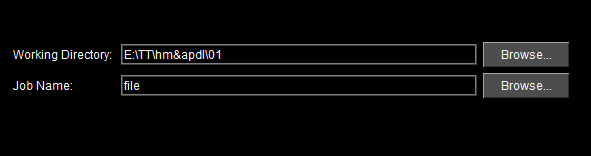

打开Ansys经典版启动器，并设置工作路径为刚刚保存的全英文路径，如图11所示。

   图11


导入从Hypermesh中导出的CDB格式的文件，如图12所示。

   图12


便可以直接求解，并查看变形和应力结果，如图13所示。

   图13
