HyperMesh在缝焊与粘胶应用中的技巧

粘胶

粘胶的创建比较简单，所以先介绍它。

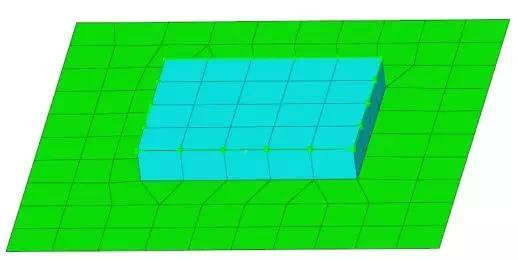

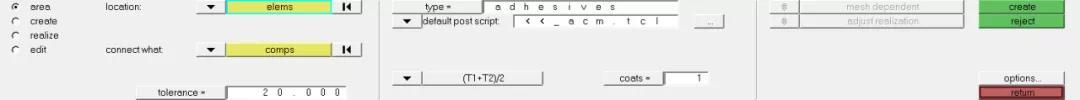

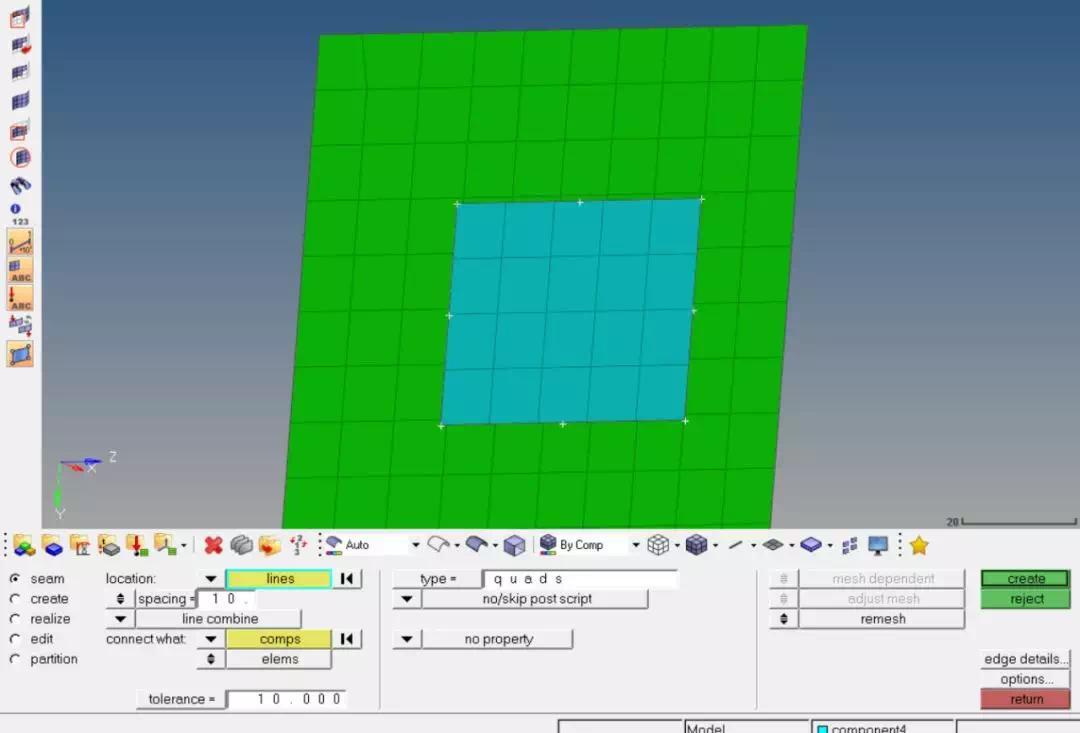

随着复合材料，铝型材，高分子材料等各种新型结构材料的使用规模越来越大，以及高强度胶的广泛使用，机械结构上使用胶进行连接的情况也越来越多。粘胶的创建可以基于节点、曲线或者2D单元，比如下图中的粘胶是通过选择上表面的2D单元：

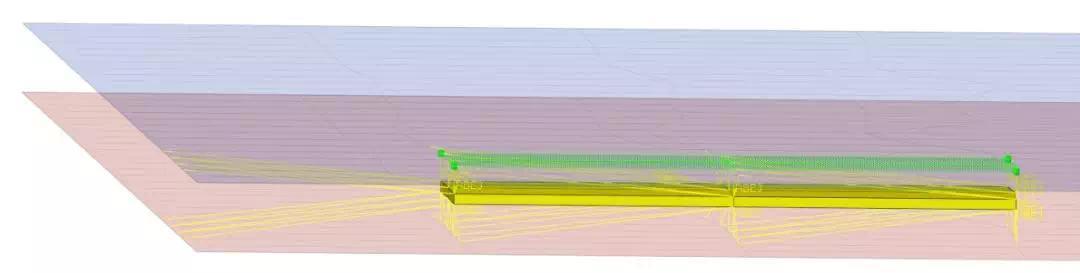

结果如下：

在复杂曲面上创建粘胶时，需要注意投影方法的选择，默认值在某些不平表面无**常工作。

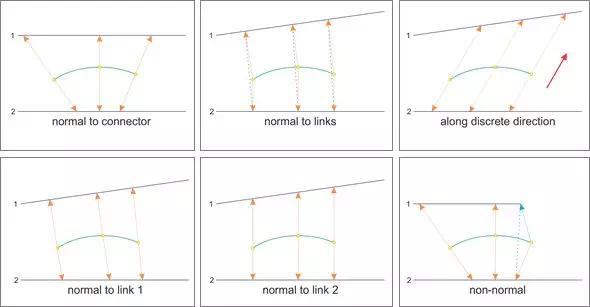

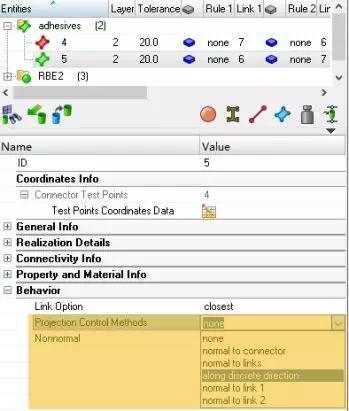

有6个选项可供选择：

各选项的意义如下：

缝焊

缝焊在汽车，造船、铁道、重型机械、建筑等行业历来是主要的连接方式之一。缝焊的热、应力、疲劳是结构分析的关键之一，缝焊建模不当还会影响结构整体连接刚度，从而影响其它部位的分析精度。当然，如果只是想把不同的壳单元/体单元连接起来传递载荷，也可以选择load transfer焊点类型。

根据两个被连接件的角度不同，缝焊可以分为T型，L型，B型3种，分别图示如下：

T Connection

L Connection

B Connection

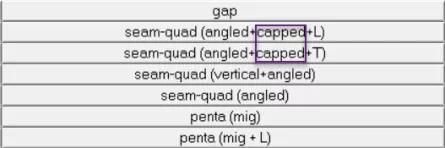

创建缝焊的选项里面有一些名字带有capped字样:

Capped的意思是下图中的三角形单元：

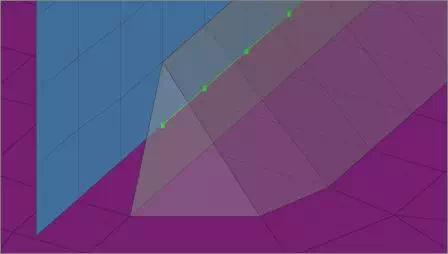

T型缝焊的三角形cap

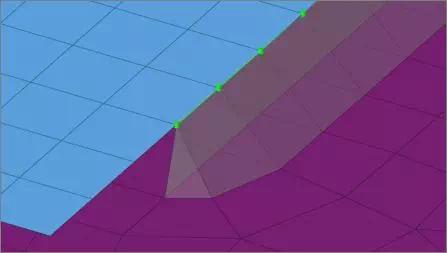

L型缝焊的三角形cap

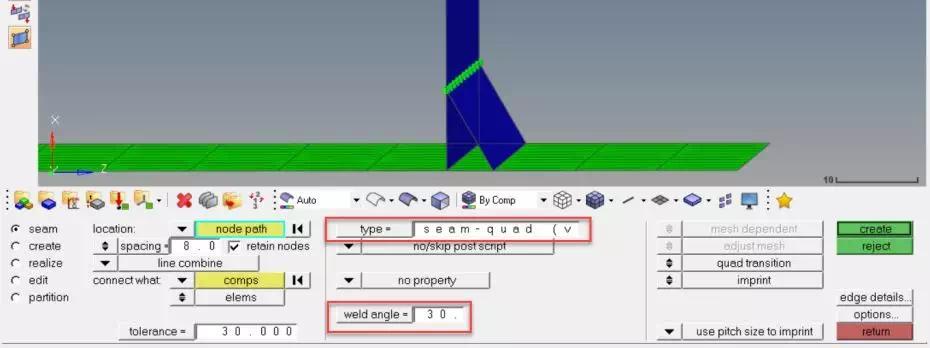

T型缝焊具体创建方法如下：

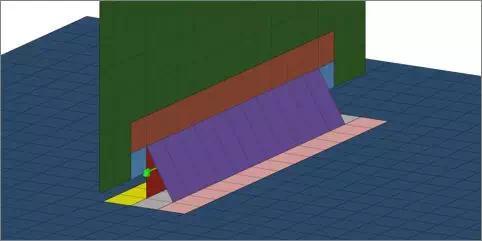

也可以同时创建垂直+倾斜的两排焊缝

L型缝焊的创建方法如下：

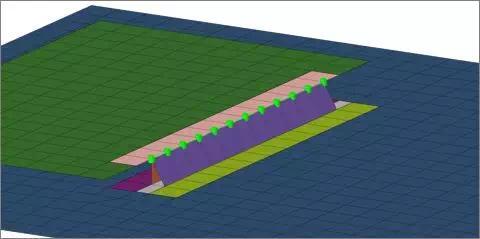

结果如下：

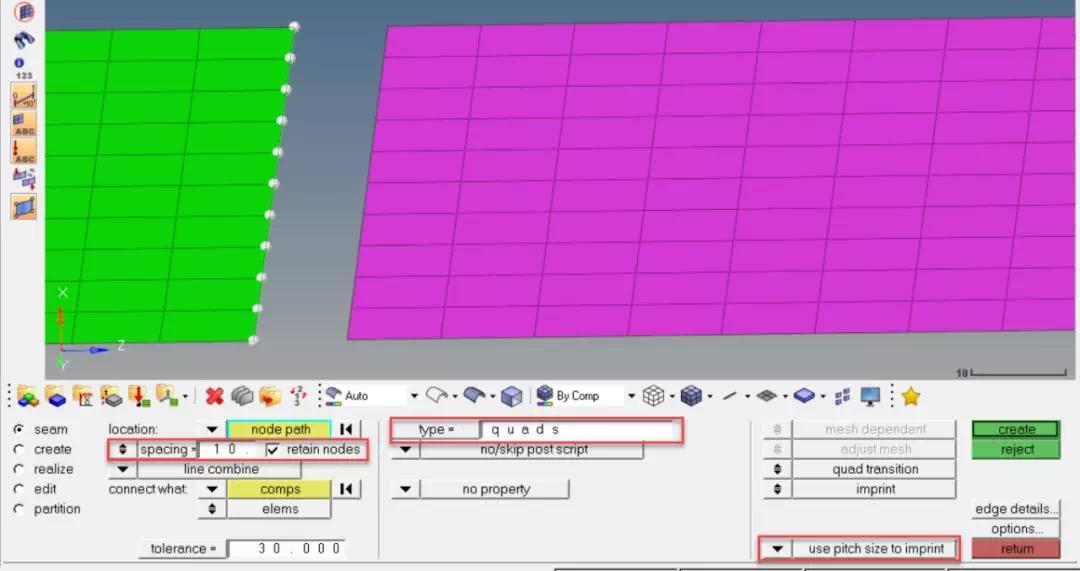

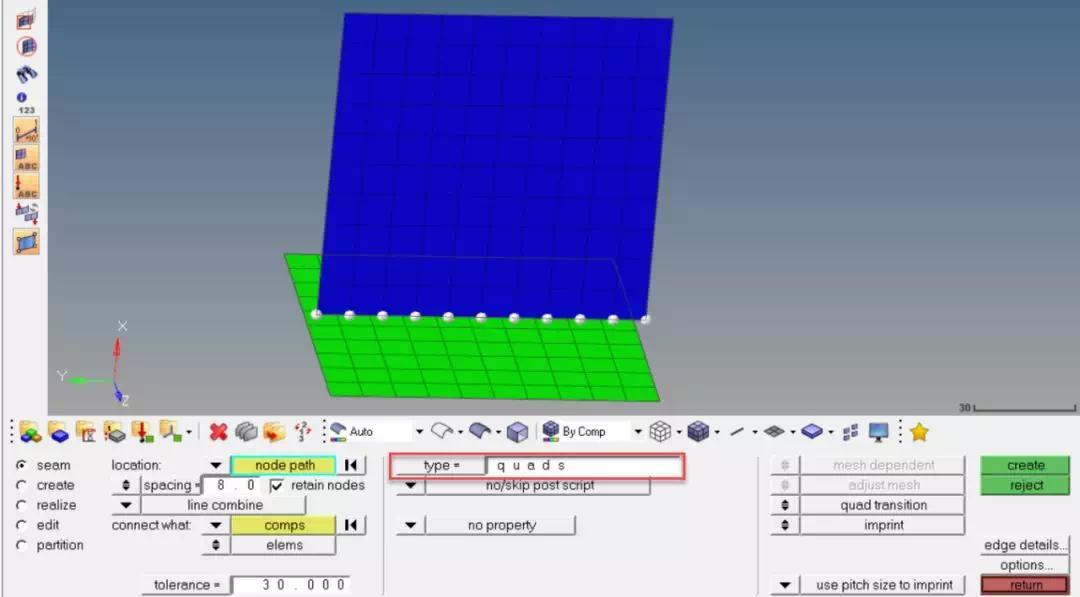

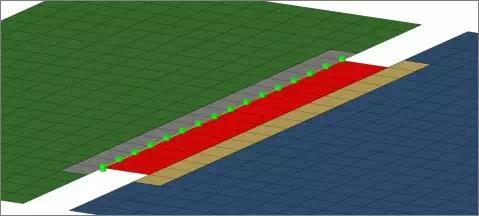

B型缝焊的创建方法如下：

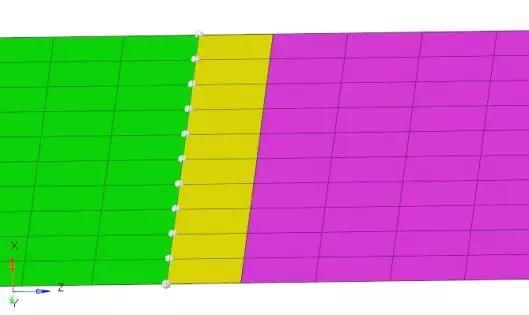

结果如下：

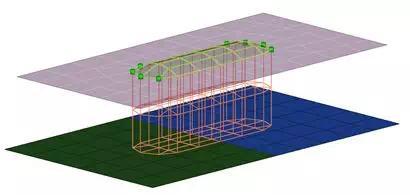

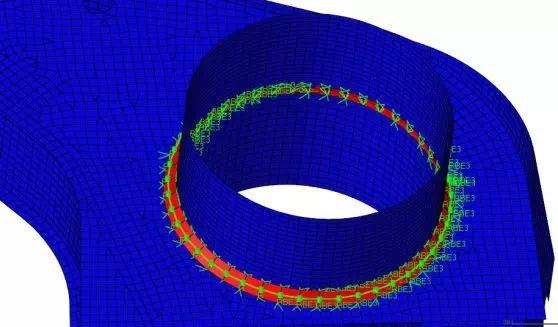

在seam面板还可以创建实体焊缝，比如下图中的实体焊缝：

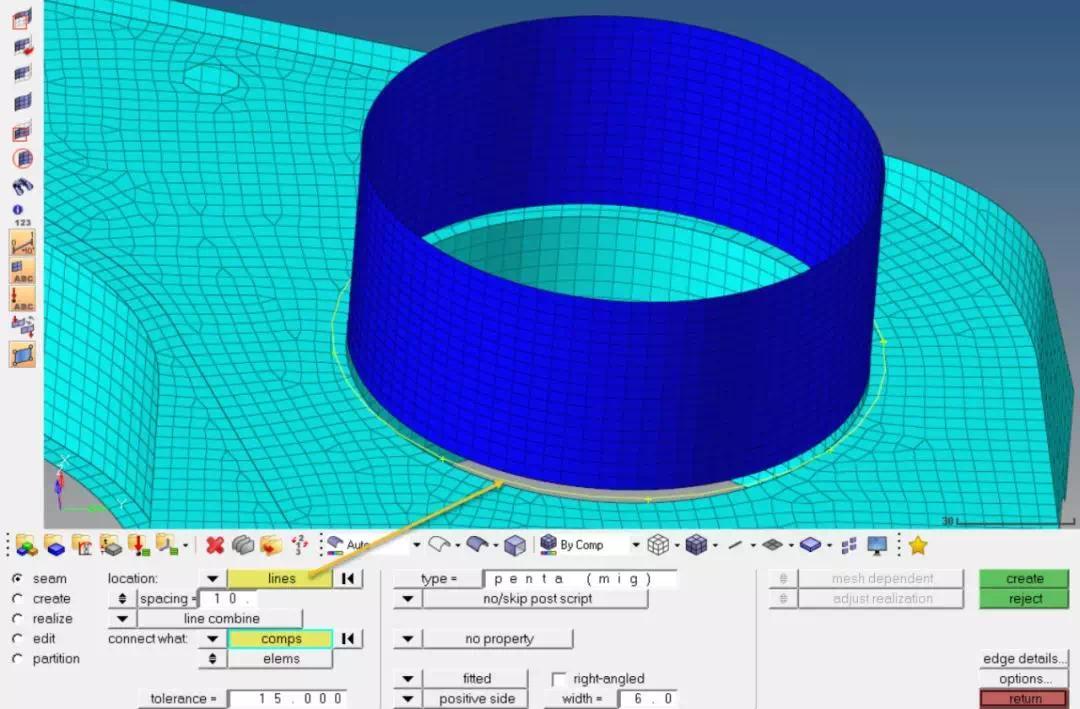

使用的面板设置如下：

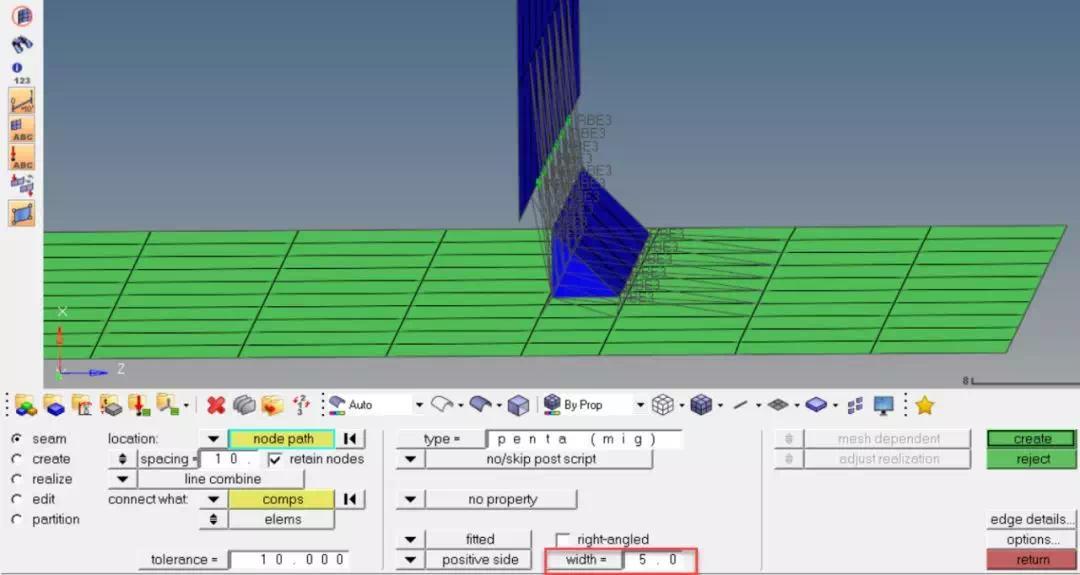

T型楔形实体焊缝创建方法如下：
