HyperMesh批处理功能在二次开发中的应用与实践教程

HyperMesh批处理的运用(batch)-二次开发

多数CAE软件都有批处理模式，也就是batch，通过批处理模式运行软件不需要打开界面程序，只需通过运行批处理脚本即可完成CAE过程，主要优势：一是因为不打开界面程序，实际运行时只能看到黑框存在，因而实际上避免了可视化显示过程，对于大模型来说节约了计算机资源；另一方面批处理通常用于二次开发，例如可以通过其他语言控制CMD只需批处理并运行脚本。

先介绍一下HyperWork的批处理。

HyperWorks的批处理可以完成以下工作：

1）Generating a PostScript File in HyperWorks Using Batch Mode

2）Generating a MotionView Solver Input File with MDL Batch

3）Setting the MotionView Analysis Type using Batch Mode

4）Running the AMF Builder in Batch Mode

运行HyperWorks的批处理过程如下：

在文件夹：

F:\ProgramFiles\Altair\13.0\sTDesign2014_3959\Inspire\unity\bin\win64\hw\hmbatch\hw\bin\win64下面，按住Shift和鼠标右键，打开命令窗口，在窗口中输入：

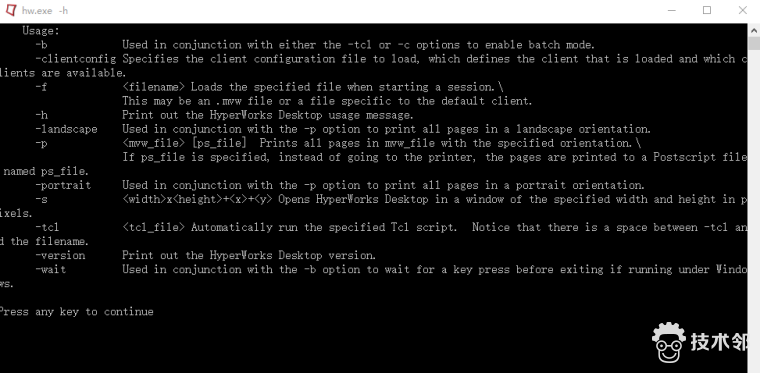

hw.exe –h可以查看hw.exe可以用的参数，如下所示：

根据具体需要可以选择参数。

此次主要介绍hyperMesh的批处理，应用的可能性更多。

进入F:\Program Files\Altair\13.0\hm\bin\win64文件夹，注意到该文件夹下面有一个应用程序，hmbatch.exe，看其名字就知道是HyperMesh的批处理程序，笔者也是找到这个程序才知道怎么用HyperMesh的批处理。

进入该文件夹下的命令窗口：

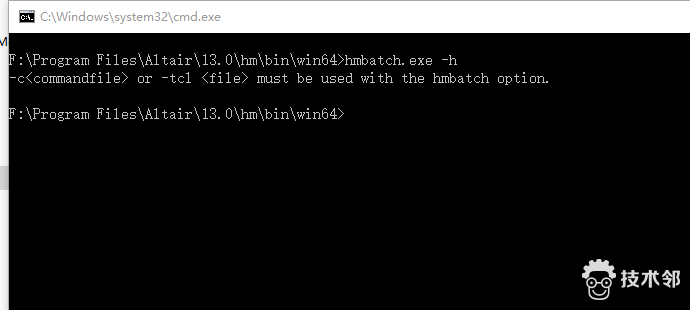

因为第一次不知道具体该怎样通过这个批处理程序运行脚本，故笔者尝试和上面一样通过带 –h后缀的形式，试试hmbatch.exe能不能列出参数列表，结果如下所示：

不能这样使用，但是，警告信息却告诉了笔者该怎么正确使用hmbatch.exe：

hmbatch.exe –tcl filename.tcl

filename是Tcl脚本的名称，为了验证是否如此，笔者简单写了一个tcl脚本，内容如下所示：

*readfile "F:/Program Files/Altair/13.0/tutorials/hm/1d_elements.hm"

*writefile "E:/CAE_Tech/process_files/Hm/1d_elements.hm" 1

只有两行，读取一个hm模型，然后另存到另一个文件夹。

脚本文件的名称为Import.tcl.

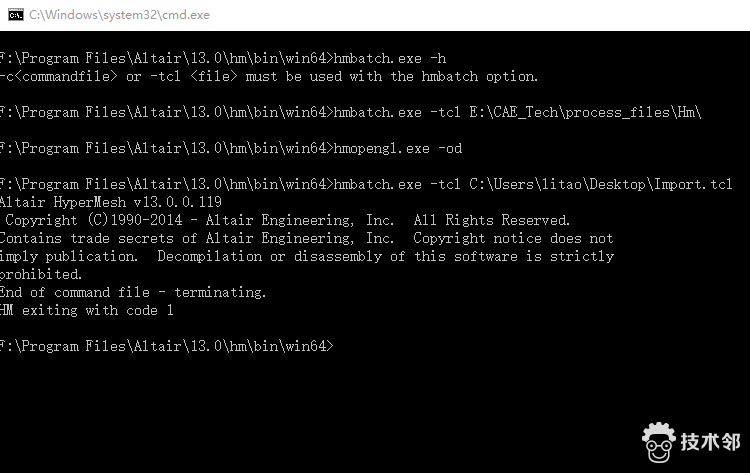

因而在命令窗口重新输入如下：

很明显正确运行了，并且在指定的文件夹下找到了另存的hm文件，表面脚本文件确实正确的执行了。

这也就说明了HyperMesh脚本文件的运行方式，不用打开界面程序，通过cmd的命令行就能够实现。

到了此步，可以结合Tcl或者其他语言Vb.net或者Python都可以执行这个批处理过程，对于二次开发大大的方便。

既然HyperMesh可以这样，那HyperView是否也有自己的批处理程序？毕竟HyperView也可以通过运行Tcl脚本的方式完成一些后处理过程。

查看HyperView的属性后，发现其根本没有exe程序，其目标为：

"F:\Program Files\Altair\13.0\hw\bin\win64\hw.exe" /clientconfig hwpost.dat

是hw.exe通过指定配置文件启动的，但是在Hw.exe程序所在文件夹下的命令窗口运行：

hw.exe - clientconfig hwpost.dat 却提示错误，暂时不清楚是什么原因。
