HyperMesh二次开发系列教程003（Tcl/Tk脚本）

1 *createmark 应用案例

1.1 需求描述

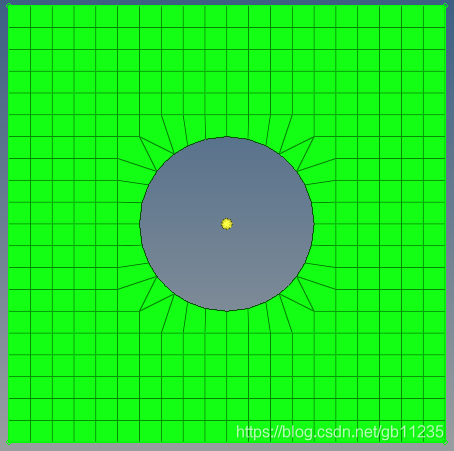

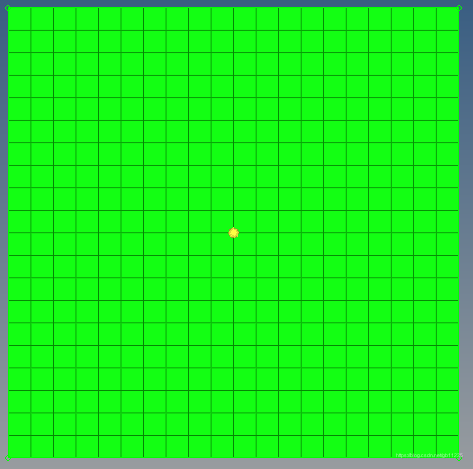

  一个面被划分过网格了，需要在某一个指定位置，扩个孔出来，但现在面的几何 信息 已经被删除了。如图1所示

  图1 功能描述


1.2 问题分析

  这 类  问题暂且线定义为网格编辑。没有几何信息，只能直接操作和编辑单元与节点。使用界面操作的思路：

1. 在指定位置创建临时节点：Geom>>nodes
2. 据此为圆心做圆（创建几何元素：线）：Geom>>lines
3. 删除完全在圆内的单元，可能会留下锯齿状单元。
4. 使用project功能把上一步生成的锯齿状单元的节点投影到圆周上：Tool>>Project>>to line

  上述是操作步骤，过程效果如图2。

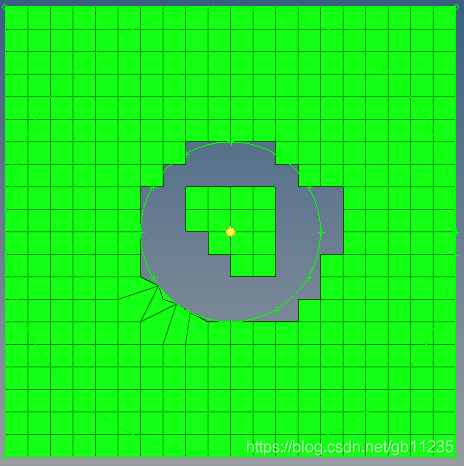

  图2 过程效果示意图
    是的，此过程GUI操作过程繁琐，而且容易出错。最好的办法就是不要遇到这样的需求，如果不可以的话，退而求次按照上述步骤细心操作，实在没办法就学习下hypermesh的二次开发吧，至少能做出如图3的效果，只要源码跑起来，指哪里就可以扩哪里，想扩多大就扩多大。

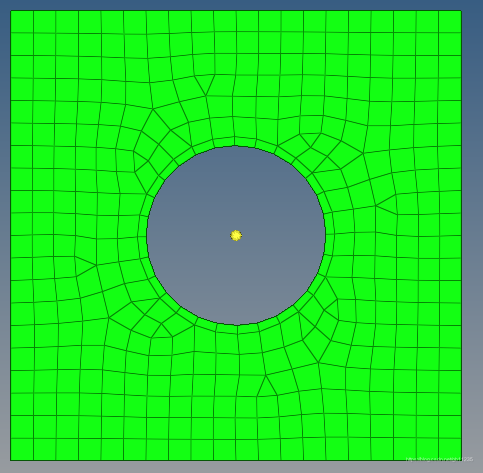

  图3 TCL批量操作效果图


1.3 代码 剖析

  指定圆心位置和半径的功能块。

*clearmark elem 1
*clearmark node 1
#x0 y0 z0 为圆心坐标，rad为孔半径
set y0 0.0
set z0 0.0
set rad 20.0
set h 50
set elemSize 0
set r1 [expr $rad+$elemSize]
*nodemodify 1 0 0 0

  选出半径范围内的所有节点，然后同节点选出单元，并获取单元编号。

*createmark node 1 "by cylinder" $x0 $y0 $z0 0 0 1 [expr $rad+$elemSize] $h "inside" 1 1 0
*isolateentitybymark 1
*findmark nodes 1 257 1 elements 0 1
set elemList
