Mesh操作精要:网格划分的艺术

网格划分——Mesh操作

网格划分是ANSYS有限元处理的一个重要步骤,其网格划分质量的好坏直接关系到有限元仿真结构的正确与否,ANSYS自带有网格划分模块,但是也有很多优秀的专业有限元处理软件也可以进行网格划分操作‘,且可以划分出很漂亮的网格,比如Hypermesh等软件,这里我使用ANSYS自带的网格划分功能为大家讲解网格划分基本操作。

在这里插入图片描述

1.Method操作在这里插入图片描述

1.Geometry:选择应用网格的实体

   2.Method:选择划分网格的类型:1.Automatic:自动处理,2.Tetrahedrons:四面体,3.Hex Dominant:六面体:一般采用六面体,4.Sweep:扫掠,5.MultiZone:复合划分

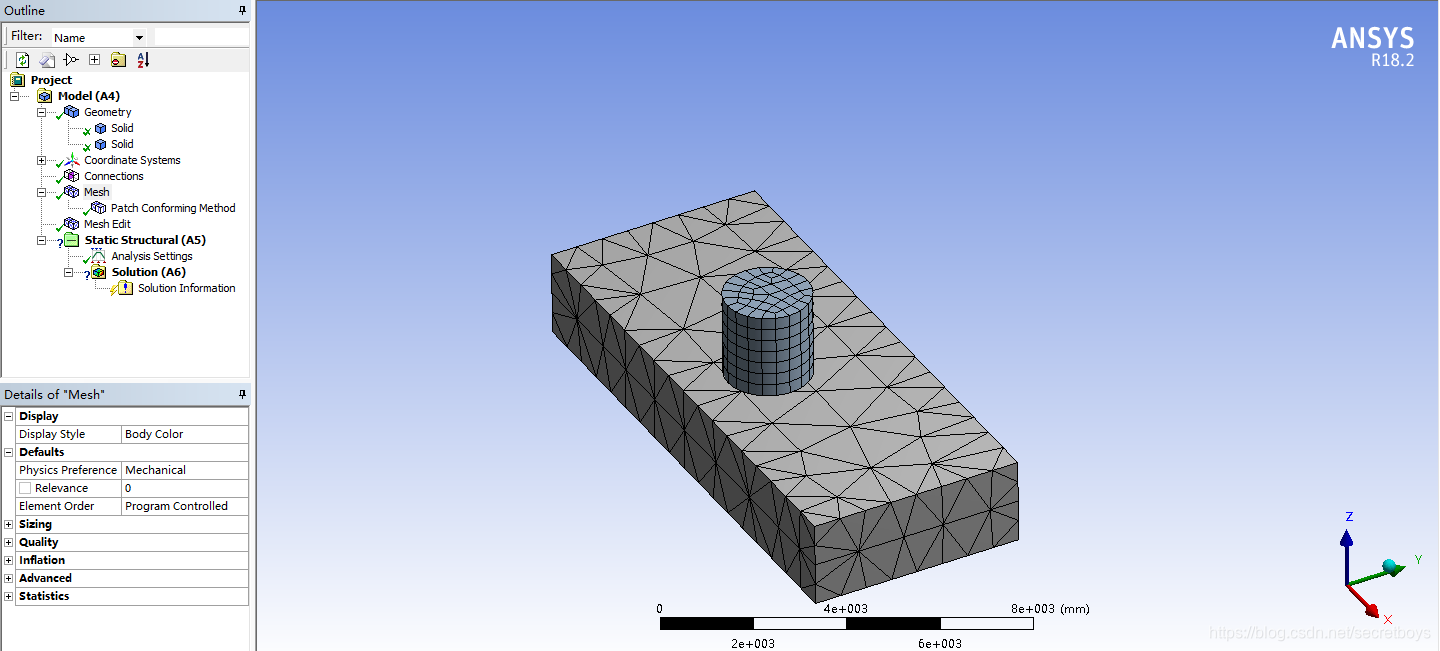

   eg:四面体网格划分
在这里插入图片描述

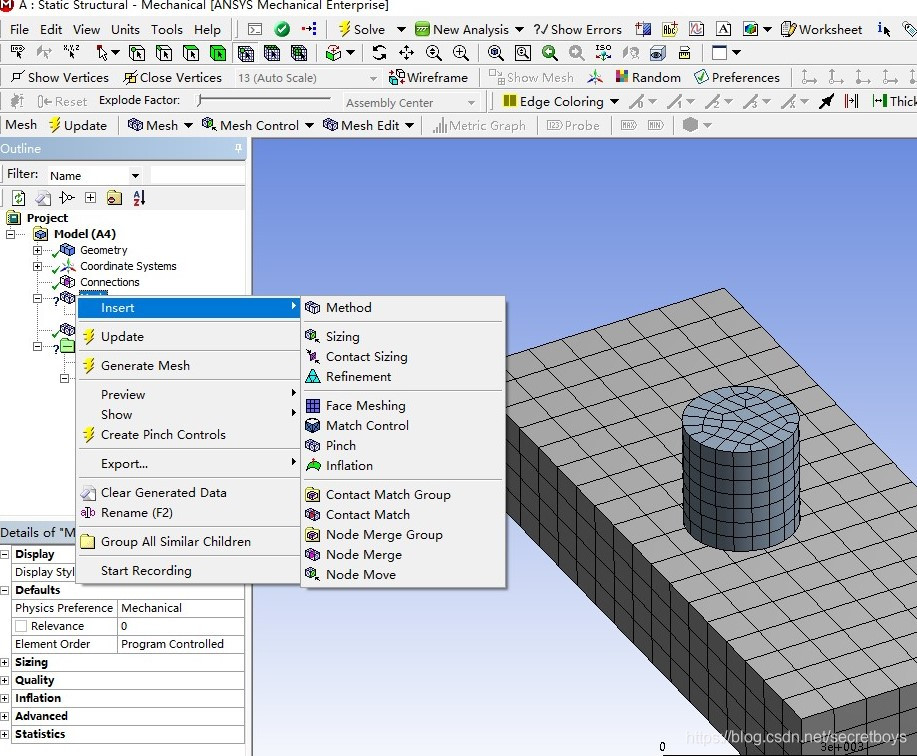

2.Sizing操作

用于设置网格划分的尺寸大小
在这里插入图片描述

1.Type:设置网格单元尺寸的方法

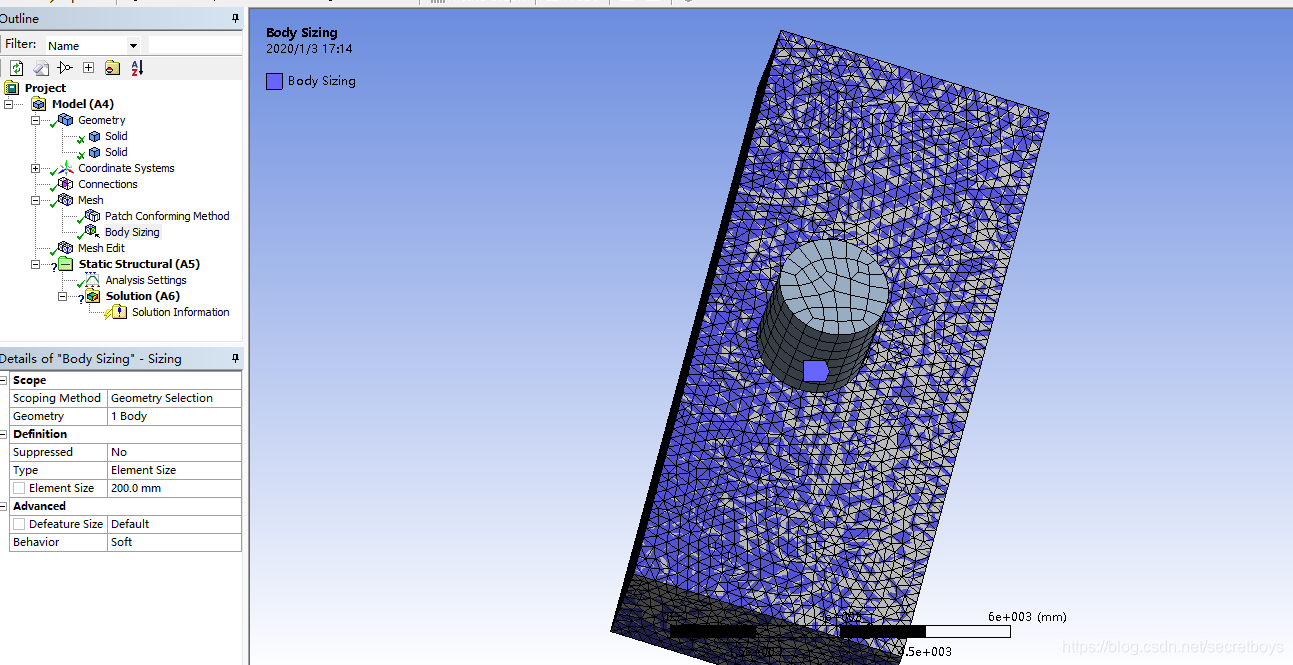

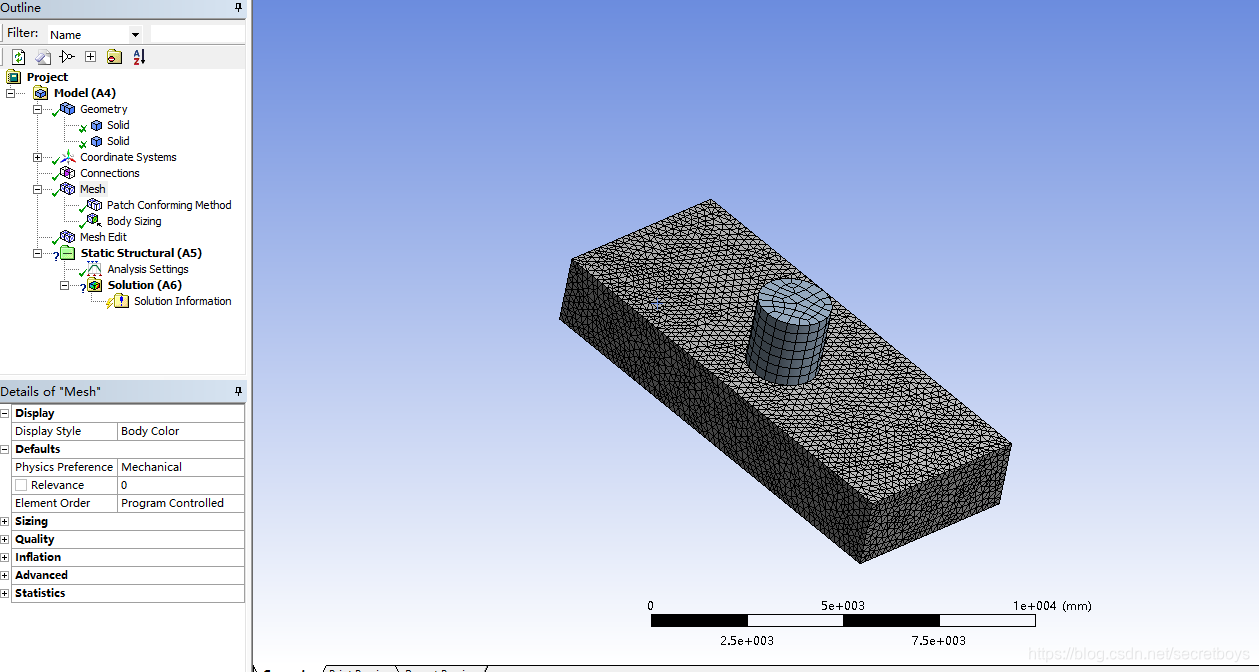

1.1.Element Sizing

通过Element Sizing设置全体的网格单元尺寸来设置网格单元尺寸

   Behavior:Hard:严格按照设置来,Soft:允许变动,灵活处置
在这里插入图片描述

1.2.Sphere of Influence

通过影响球可以将影响球内部的网格单元划分尺寸

   操作步骤:

   1.Sphere Center:选择球的中心坐标系

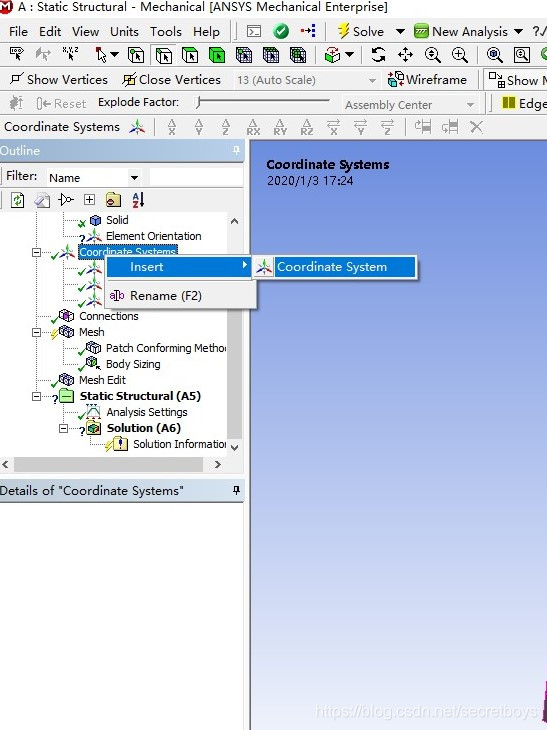

   可以创建局部坐标系:
在这里插入图片描述

   2.Sphere Radius:选择影响球的作用半径。

   3.Element Size:设置作用域区域内的网格单元尺寸。

3.Contact Sizing:设置两物体接触处的单元网格划分

选择地是接触,需要自己设置接触才可用,可设置接触处的单元网格划分

4.Contact Match:使两物体接触处的网格节点尽可能地贴近

1.设置主接触处和从接触处:Master Geometry和Slave Geometry

   2.设置主体和从体:Master Bodies和Slave Bodies

   可以通过Tolerabce Slider或Tolerabce Value设置容差,控制接触网格贴近程度

5.Refinement和Face Meshing

作用差不多,主要用于网格细化

6.Mesh Contral:用于周期面,目前我也不是太理解

7.Pinch:将网格某些细节去掉,用于网格简化

8.Inflation:设置网格,主要用于流体

9.Node Move:网格移动,高级操作一般不要用

10.Node merge:使节点合并

11.实体转换成线型

在这里插入图片描述

12.Details of Mesh:网格设置细节

在这里插入图片描述
1.分析用途:在这里插入图片描述

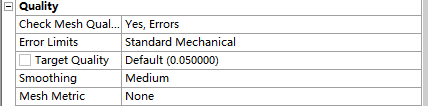

2.网格质量Quality:
在这里插入图片描述

   Smoothing:平滑性设置

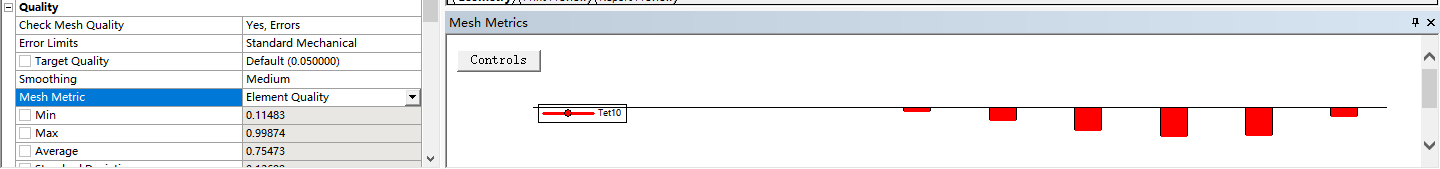

   **3.Mesh Metric:**网格质量评估(1.3.4.5项比较有代表性)
在这里插入图片描述
