Hypermesh网格生成实体操作SOP：从网格到实体的转换

        前段时间总是碰见一些朋友在问如何由CAE软体的离散体生成CAD可读取的实体的问题，今天又遇到一兄弟在问，所以就借此机会将整个操作流程做如下详细之说明。不足之处希请诸位朋友多多指正！

（注：001. 本次操作使用HM13.0；002. 由变形后的离散体生成CAD实体的前期操作步骤在此不阐述说明）

====================================================================

一、在HM中由网格生成实体的整个计算流程如下：

Step1：HM读取inp数据生成网格体；

Step2：由实体网格生成面网格；

Step3：通过对面网格的分析计算生成Surface壳体；

Step4：由Surface壳体生成实体。

二、下面以一个例子来说明操作手法

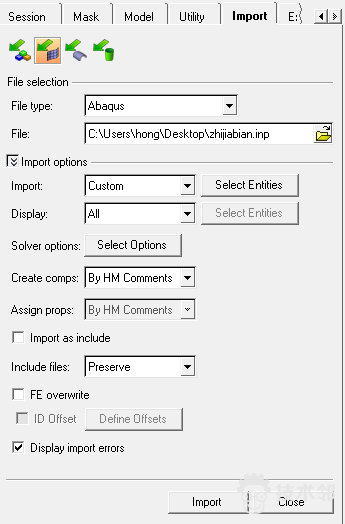

1. 导入目标inp文件

2. 为了防止操作错误造成数据丢失，建议新建一个component，将目标离散体单独copy进去（数据备份步骤，该步骤可有可无，依个人习惯和爱好搞起）

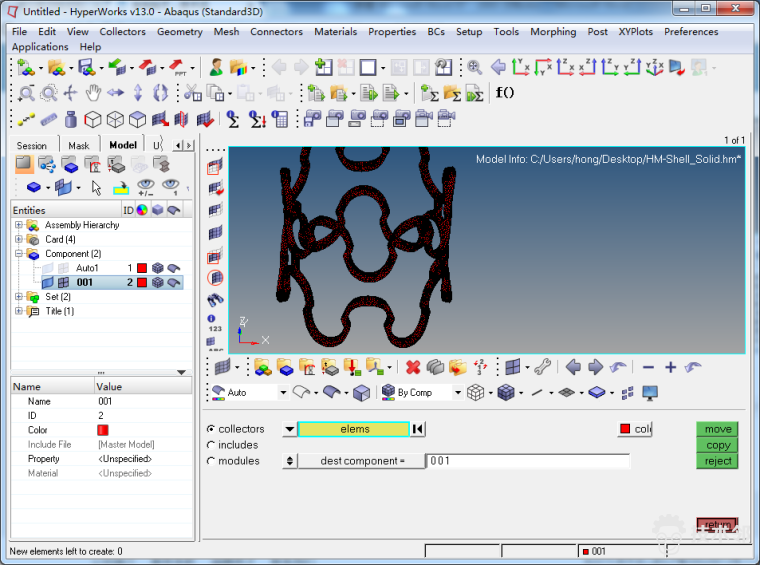

==>如下图示，本人新建一个名为“001”的component，然后使用“shift+f11”的快捷命令将目标离散体copy进“001”

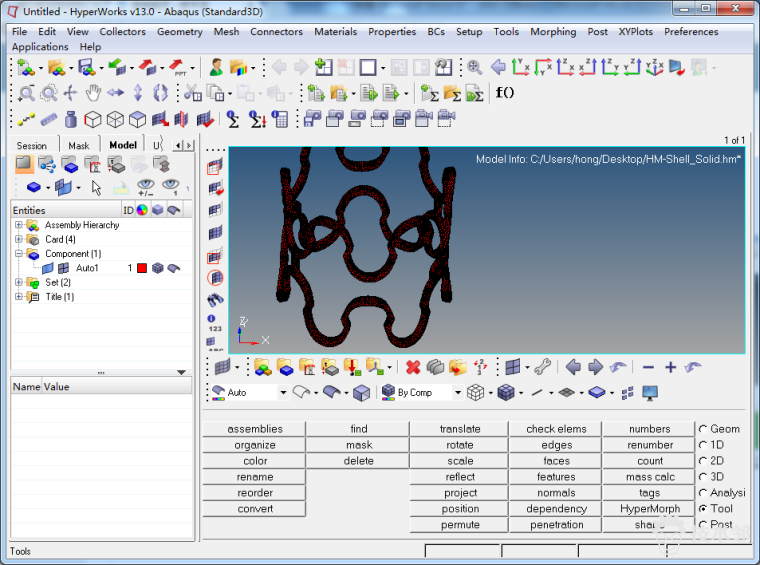

3. 激活“001“component，然后使用命令“tool/face”命令，进入壳网格生成命令执行窗口。

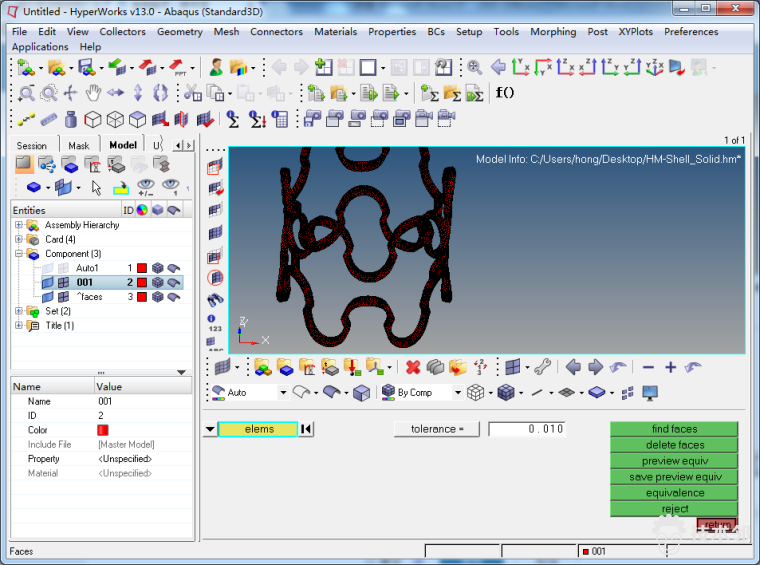

    选择目标element单元，在tolerance中填写最小允许公差（一般默认0.01就够了，网格太细的话可以再小些，这个公差选择看情况而定）。然后点击“fide face”命令，这是HM就会开始通过捕捉网格轮廓计算生成壳单元，当计算完成后就会自动生成一个新的名为”faces“的component（如下图示）

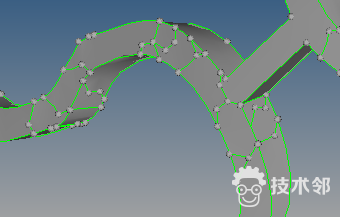

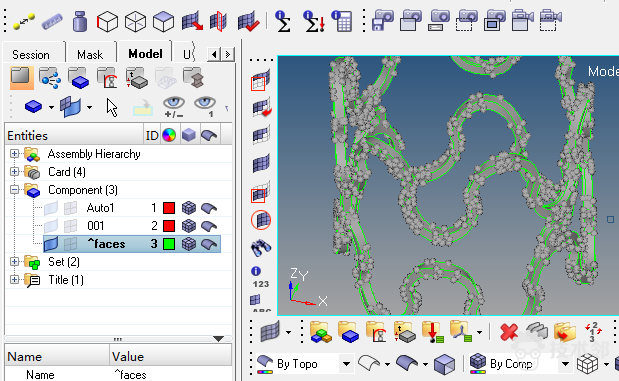

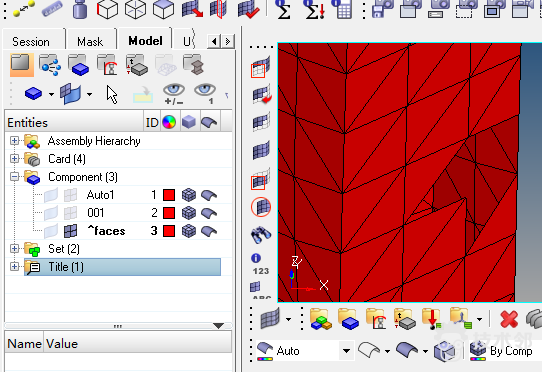

如下图示，我单独显示新生成component “faces”，隐藏部分网格后就会发现此时已经生成网格壳单元。（此命令可用来检查我们的网格壳单元是否生成成功）

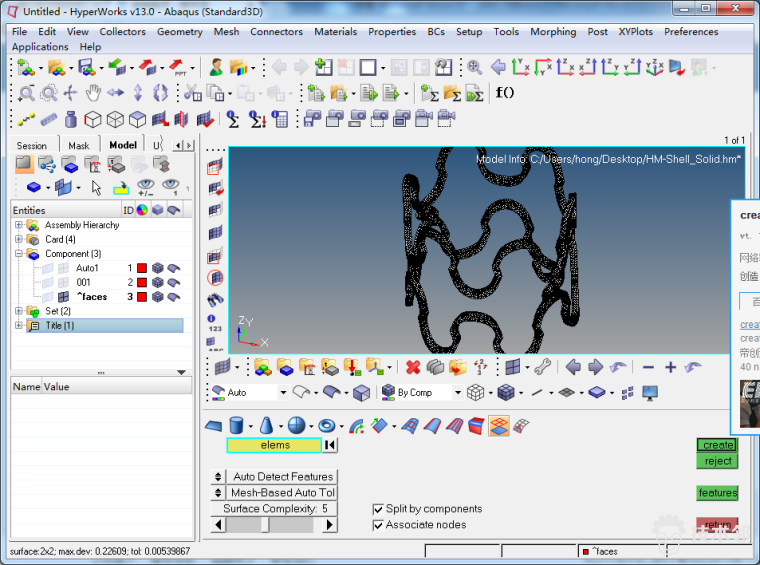

4. 激活“faces”这个component，然后执行命令“Geom/Surfaces/From FE”，选择刚刚生成的网格壳单元，点击creat。

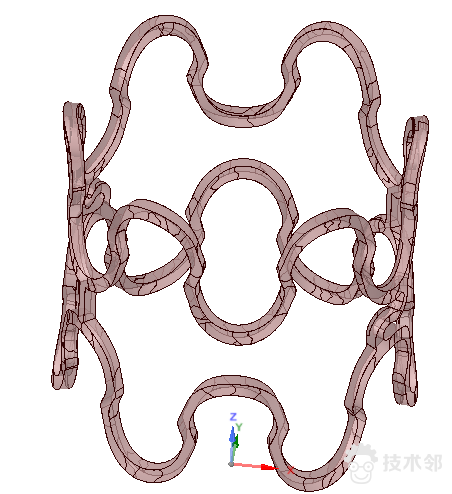

如下图示，我隐藏所有网格单元，只显示出了我们的surface壳体

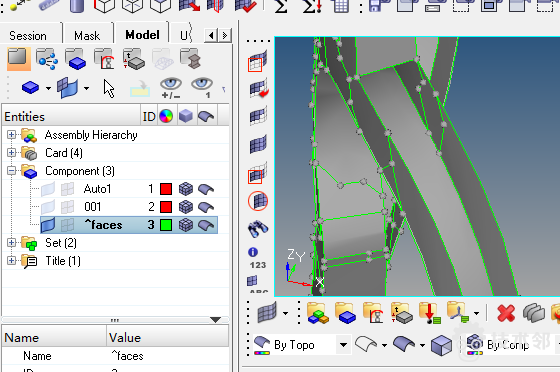

到底是不是生成了surface壳体，我们可通过隐藏任意面来看 。

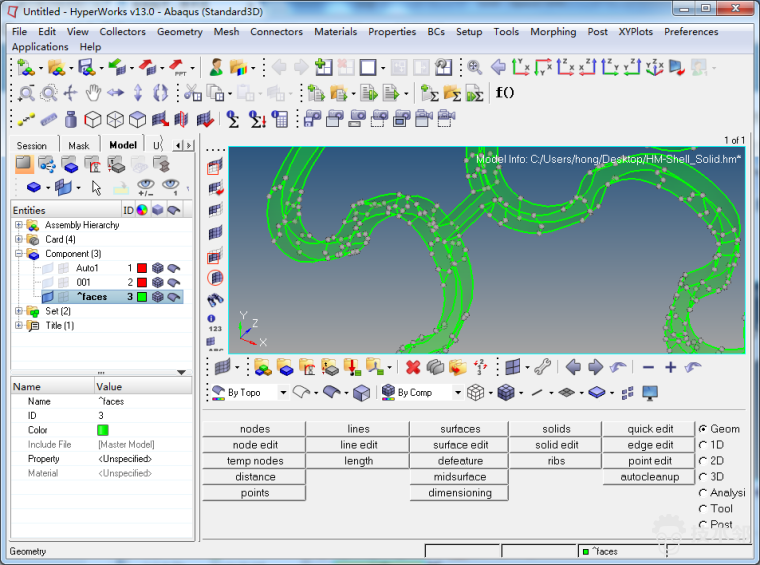

至此为止，我们的surface面已经生成成功。接下来可直接得到实体单元，但是很多时候有网格生成的这种surface壳体有着很多的切割线，为了得到较为规格&漂亮的实体，这就需要我们手动搜索将这些不必要的线给删除掉（如图示部位，有很多乱七八糟的线条）

特别注意的是对于某些复杂模型，或者不规格网格处可能会映射出破面，出现破面可能就需要我们手动去修补成封闭的surface壳体，有破面的surface壳体是无法生成solid的！

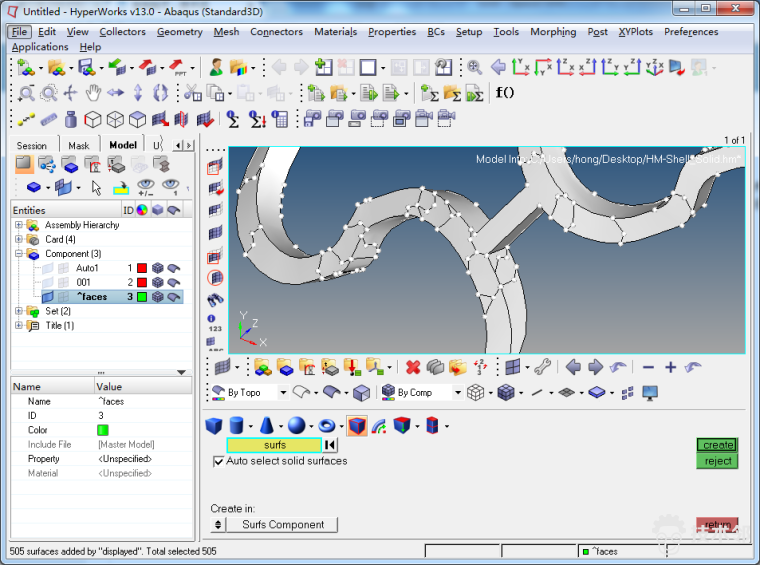

5. 在我们修正完那些乱遭的切割线后。执行命令“Surface/solid/Bounding Surface”，然后选择刚刚生成的封闭surface壳体

点击creat，即可看到我们生成的三维实体模型（本次演示未进行surface壳单元的修饰，所以实体看起来很丑，大家就讲究些瞅瞅吧）

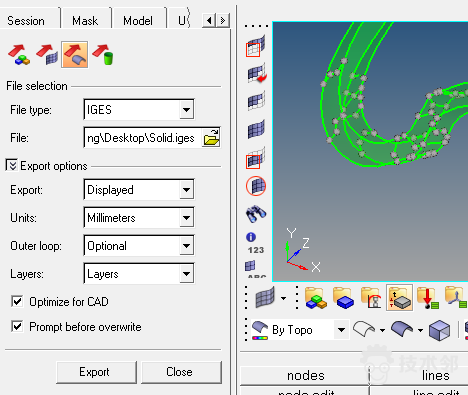

6. 最后一步就是导出cad模型了。选择需要的格式导出去，进入CAD软体进行查看就OK！
