Hypermesh面网格转Fluent Meshing体网格

❖ 软件对比

图-Hypermesh VS FluentMeshing

       ■ Hypermesh

       是一款高性能的有限元前处理器，拥有最广泛的商用CAD和CAE软件接口，结合其可编程、开放式构架的用户定制接口能力，Hypermesh可以在任何工作领域与其他工程软件进行无缝连接工作，是最为快速的独立于求解器的最高可信度的CAE建模环境。

       ■ FluentMeshing

       是一款高级流体仿真的前处理工具，在CFD前处理领域有着其独特的优势，具备完整的从CAD到体网格的向导式工作流程，对新手较为友好，支持编写脚本进行批处理，它的多面体网格划分技术、六面体核心网格技术、马赛克网格技术以及体网格优化都是极具优势的。

❖ 我为何要这么做?

       1、本人接触Hypermesh更早，Hypermesh在前处理领域也确实非常强大，在几何处理和面网格划分上自由度也非常高。

       2、Hypermesh的体网格个人认为不是很适合流场，生成的四面体网格也常出现质量不佳等问题。

       3、FluentMeshing在多面体网格、马赛克网格技术、边界层网格生成以及体网格自动优化技术的巨大优势吸引。

       4、Hypermesh面网格以*.msh格式转入FluentMeshing进行体网格生成的可行性。

❖ FluentMeshing的工作流程

图-工作流程示意

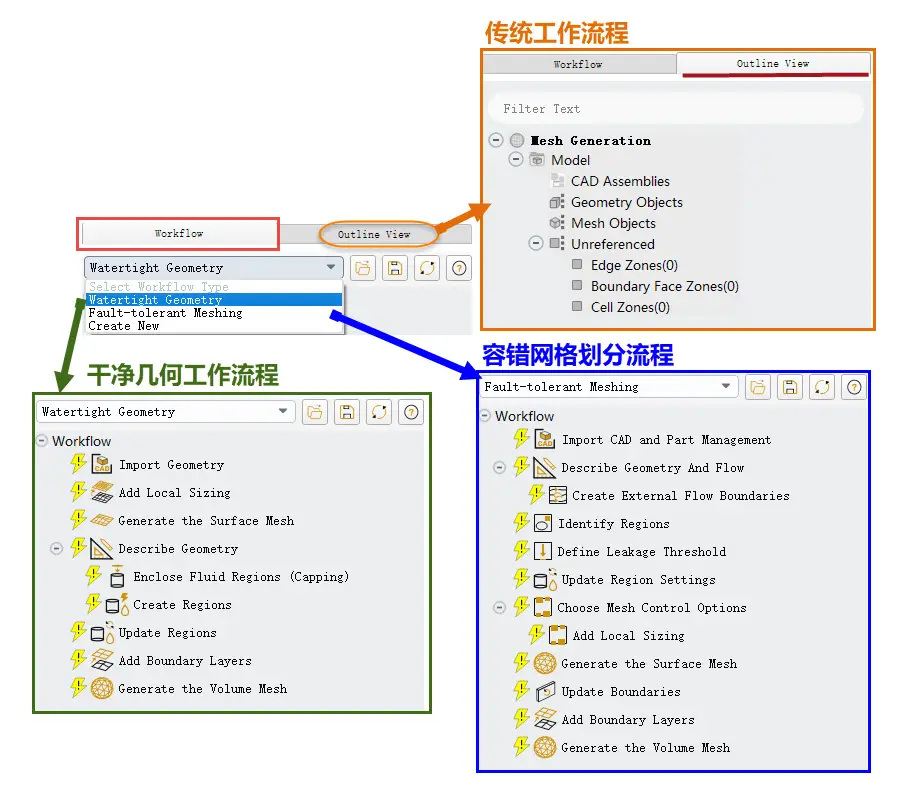

       目前，Fluent Meshing存在两套向导式工作流程以及传统工作流程。

       两套向导式工作流程分别为watertight Geometry(干净几何工作流程)和Fault-tolerant Meshing(容错网格划分工作流程)。

       本次Hypermesh面网格转FluentMeshing体网格生成使用的便是传统的工作流程。

❖ 流程介绍

图-Hypermesh面网格示例

       1、Hypermesh处理完几何并生成面网格后，检查网格质量并对面网格进行分组_

       2、在Hypermesh中将面网格以*.msh格式导出_

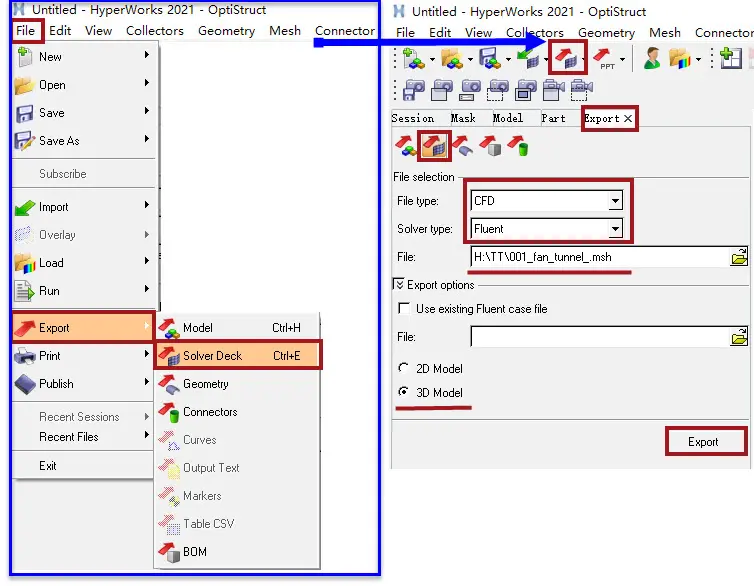

图-Hypermesh导出示意

       3、在Fluent Meshing中读取该*.msh文件_

图-FluentMeshing导入示意

       4、我们采用FluentMeshing的传统工作流程，读入的面网格会存在于Unreferenced的Boundary Face Zones中，在此生成mesh objects_

图-FluentMeshing设置示意

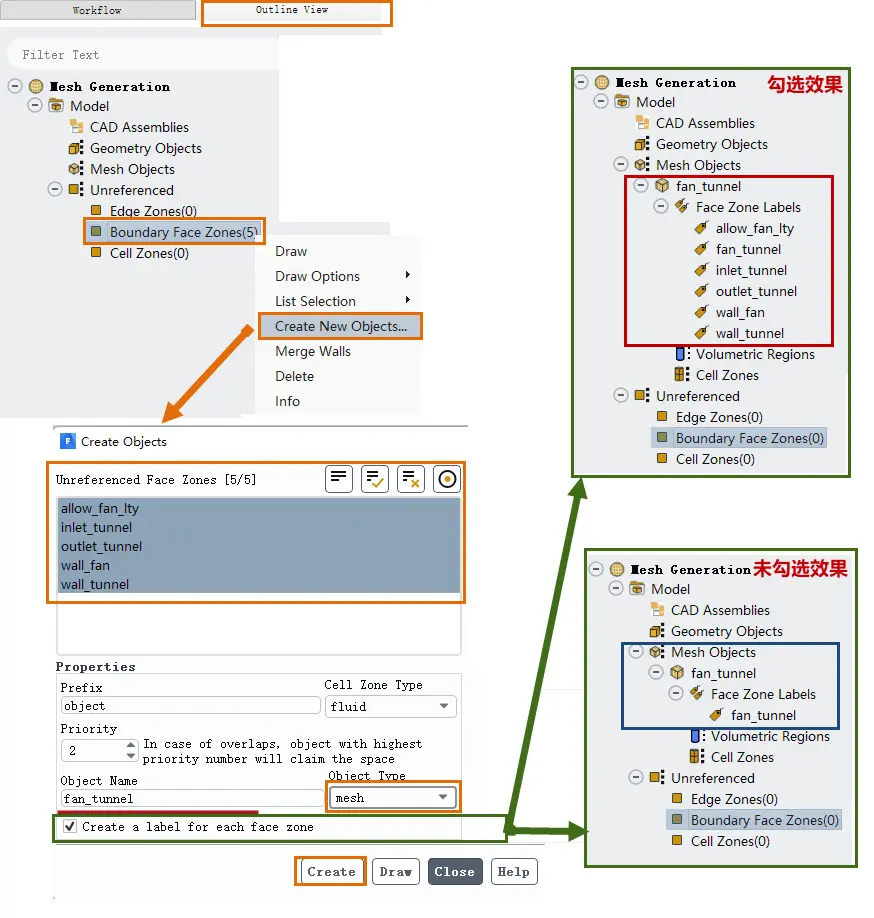

       ❆ 建议勾选creat a label for each face zone，勾选后每个面组的面网格便单独存在，不勾选便会合并在一个组里。

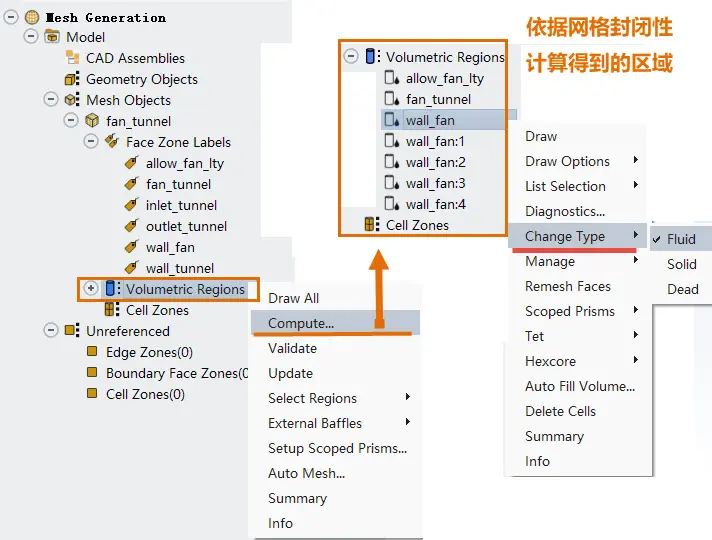

       5、mesh objects可通过右键进行网格检查等等一系列操作，因为导出前在Hypermesh里已经检查过网格，这里直接Volumetric Regions_右键_Compute进行网格封闭性分析计算，并列出体网格区域，可通过右键对网格区域进行类型(流体域、固体域、死区)更改，便于决定后续的体网格的保留与删除_

       ❆ 此时并没有生成体网格，只是依据面网格信息对体网格的区域进行了计算与划分_

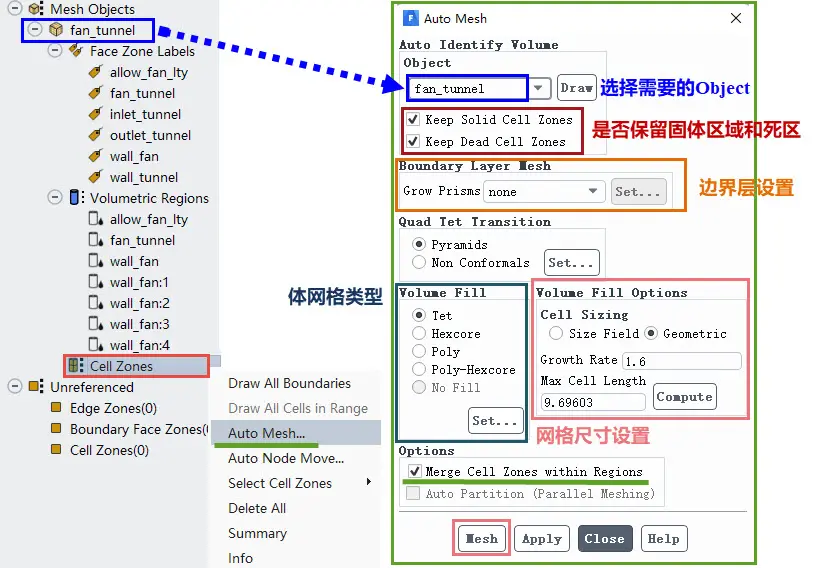

       6、自动体网格生成，Cell Zones_右键_Auto Mesh进入相关设置_

       ❆ 可依据需求选择是否保存固体域和死区，篇幅有限，具体设置不多介绍，后续有机会再分享详细攻略_

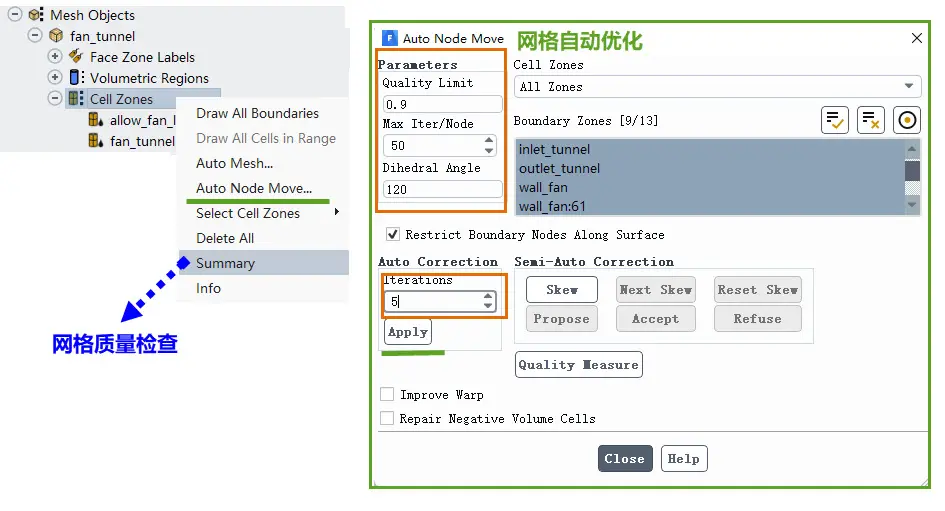

7、网格质量检查，体网格优化_

图-FluentMeshing设置示意

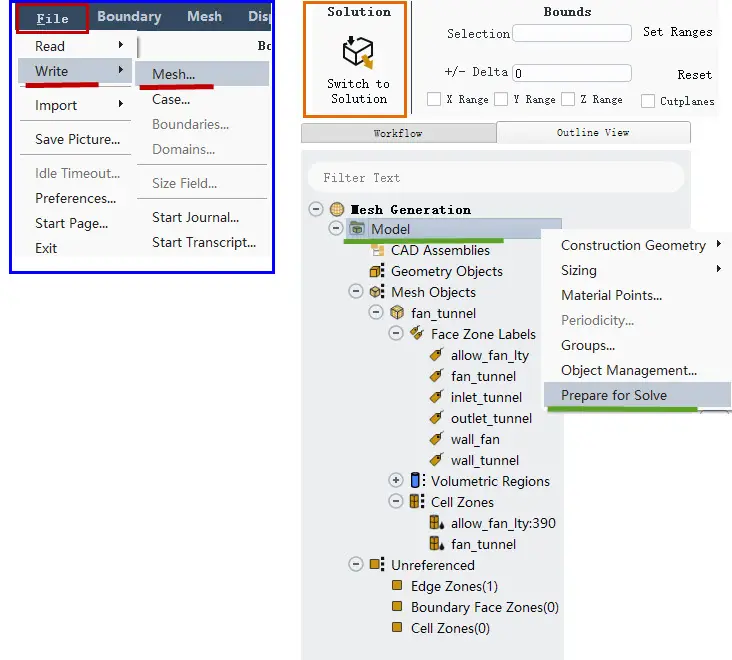

       8、保存文件，转化求解网格后可通过Switch to solution直接转到Fluent求解器设置界面_

       ❆ 范例

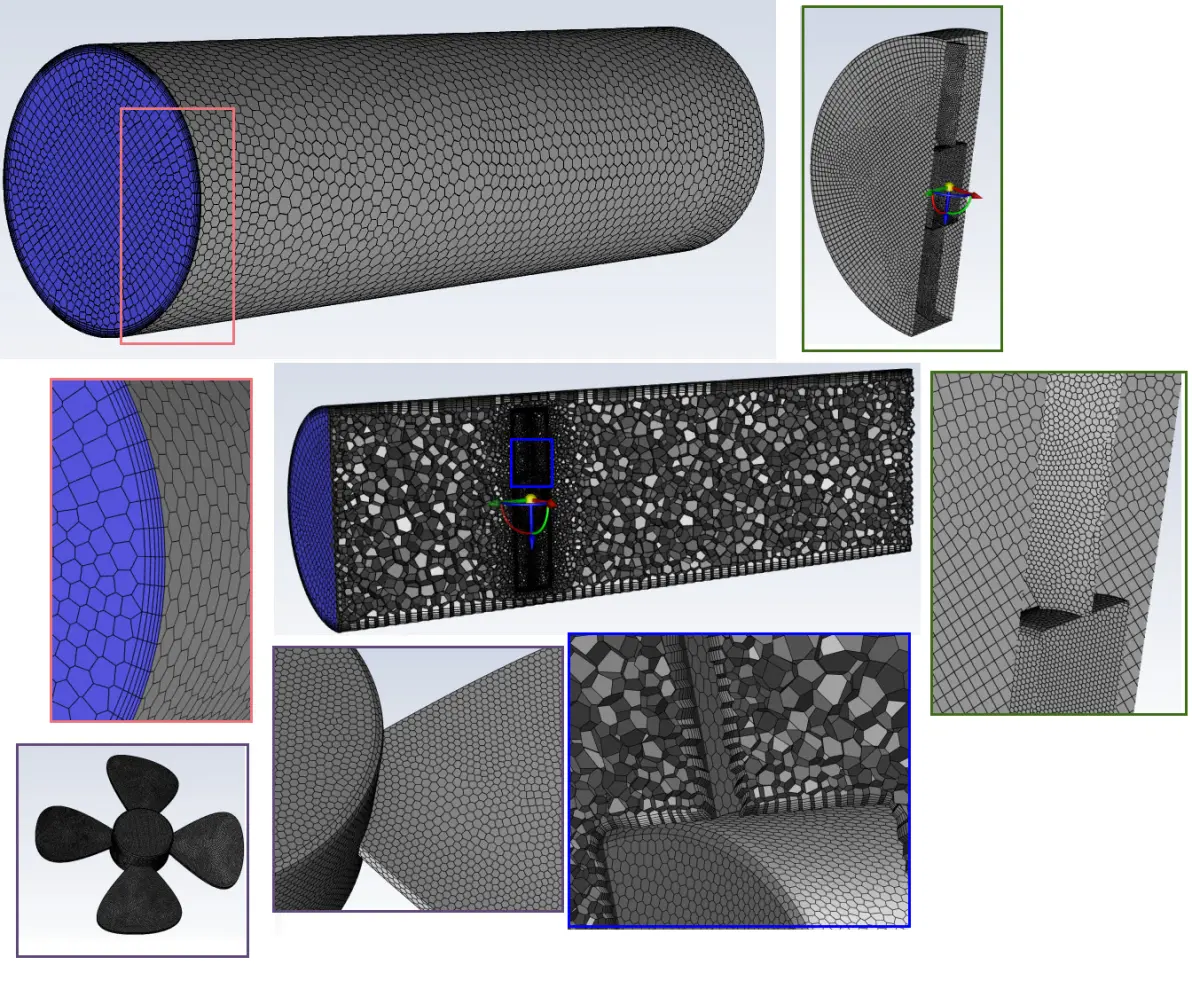

图-体网格示意

       ✦ 我们导入的面网格更像是一种包含了封闭性、节点等信息的几何，在生成体网格时会依据需要发生改变_

❖ 讨论

       1、简要介绍了Hypermesh面网格转FluentMeshing体网格生成的原因及简要流程_

       2、FluentMeshing在CFD前处理领域是占有一定优势的，后续有机会再出详细攻略，新手建议采用向导式工作流程，如果有像我一样需要面网格转FluentMeshing体网格生成的可以关注一下，互相学习进步_

       ❖ 可能会存在描述错误或理解不足等问题，欢迎指正交流_
