一般我们在HyperMesh划分网格使用的模型是外部导入的，而简单的模型在HyperMesh中创建反而更加高效，因此我们今天介绍一下在软件中创建点、线、面的方法。
节点nodes即单元网格上的关键点、几何点points即几何模型上的关键点，接下来介绍，在HyperMesh软件中创建节点/几何点常用的2种工具。
nodes工具
点击Geom主菜单中的nodes，如下图所示，打开关键点创建工具。

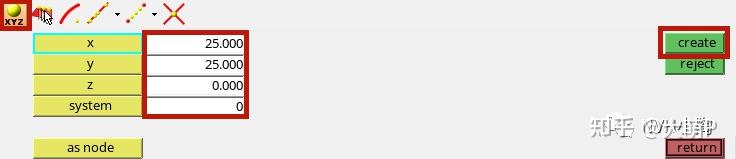

nodes工具界面如下图，点击XYZ工具可根据坐标值创建节点nodes，XYZ工具无法创建几何点points。
点击Arc Center，如下图所示，点击下拉三角按钮可切换nodes/points，基于3个关键点创建3个关键点所在同心圆的中心点。

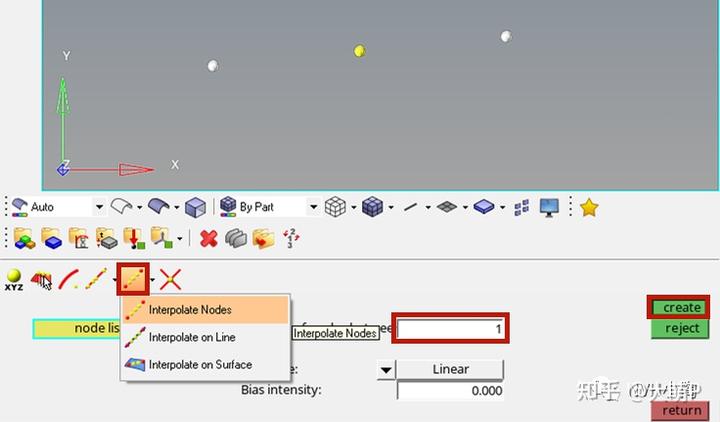

点击Interpolate Nodes工具，如下图所示，可创建两个节点间的中点，该工具无法创建几何点points的中心点。
如下图，将Number nodes between设置为3，则可创建两节点间的4等分节点。
线lines是构成几何模型的重要元组，对于简单模型如梁可以通过对线进行网格划分得到。下面介绍构成线的几种工具。
lines工具

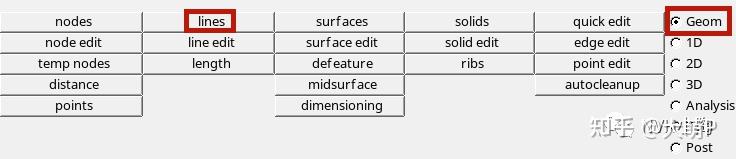

点击Geom主菜单中的lines，如下图所示，打开线创建工具。

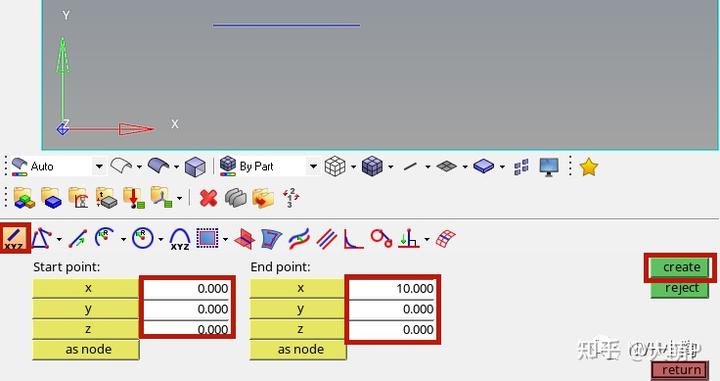

lines工具界面如下图，点击XYZ工具可根据点point坐标轴创建线。

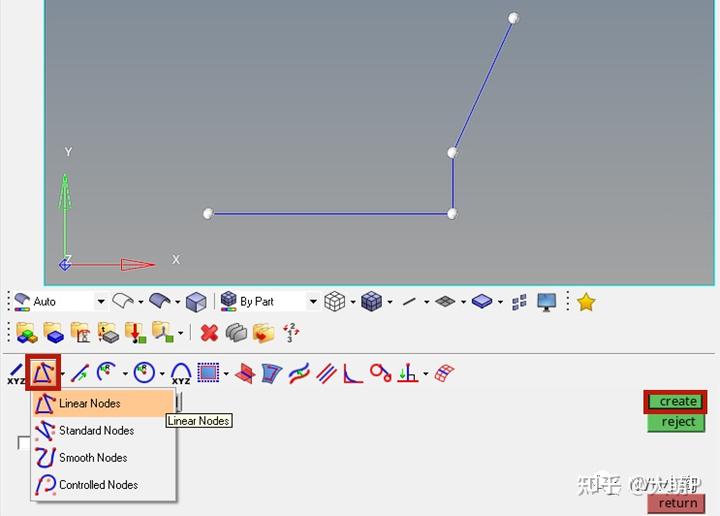

点击Linear Nodes，如下图所示，选中4个节点创建连续线。

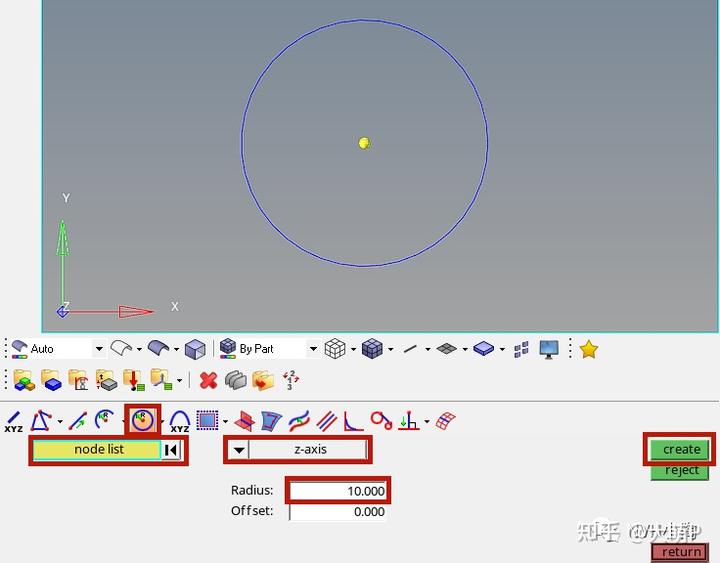

点击Circle center and Radius，通过node list选择一节点作为圆心，以Z轴为旋转轴，创建半径为10的圆形。

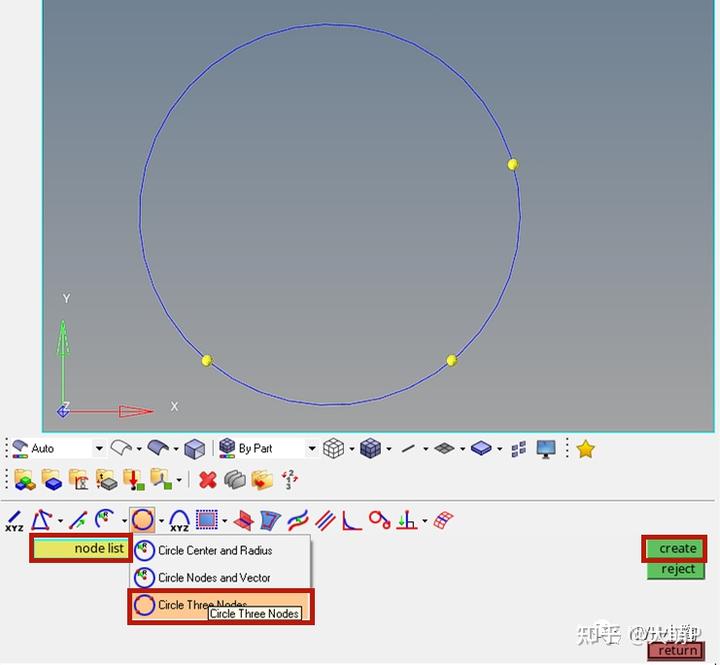

如下图，将下拉菜单改成Circle Three Nodes，创建基于3个节点的圆。

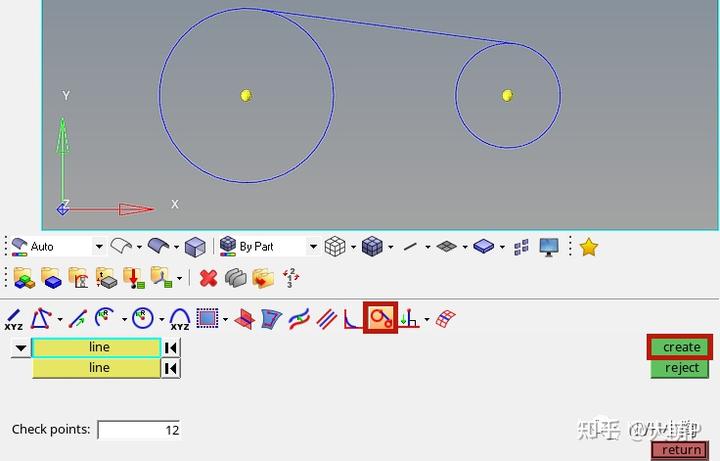

点击Tangent，分别选择大小两个圆，自动创建两圆的相切线。要注意：Check points的数值将会影响相切线的数量，用户可自行选择需要的切线。
同样地，下面将介绍创建面的工具。
surfaces工具

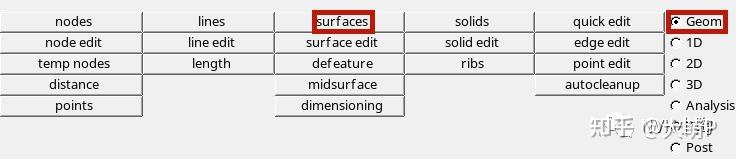

点击Geom主菜单中的surfaces，如下图所示，打开面创建工具。
点击Square工具，选择Z轴即在xy平面内创建正方形，如下图，以图中节点为中心点，建立边长为10的正方形。

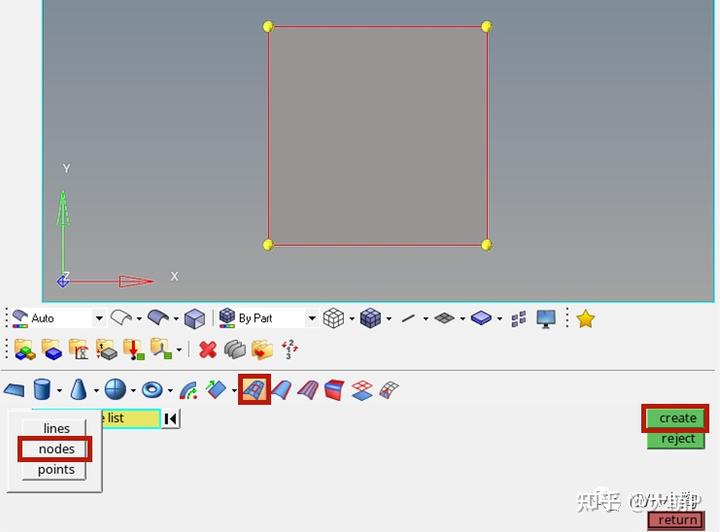

点击Spline/Filler，下拉菜单为nodes，可基于节点创建面。如下图，以4个节点创建面。

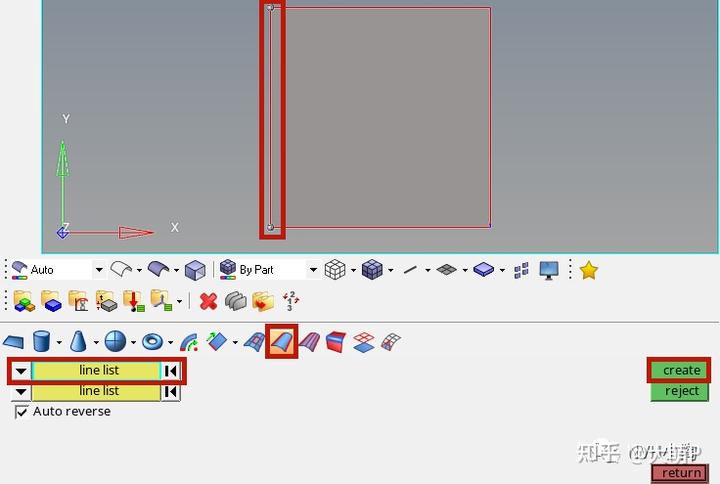

点击Ruled，以图框中的线以第一线，拉伸到该线相对应的线，可构成面。
