hypermesh零厚度内聚力单元3D创建技巧

背景:

内聚力单元的使用越来越频繁,内聚力单元也广泛的应用于脆性材料甚至塑性材料的损伤破坏问题的有限元描述!那么如果用hm来构建内聚力单元,特别是零厚度的内聚力单元呢? 如果是用过ABAQUS的朋友可能对这个问题不屑一顾，的确ABAQUS是我目前用过在内聚力单元建立方面最好的通用前处理器软件，特别是对于零厚度单元的构建操作极其简易。但是毕竟并不是所有的人都用abaqus，其中很多人用惯了hm，希望能直接在hm中构建cohesive zone element， 下面就讲下在hm中零厚度内聚力单元的构建方法。关键字： hypermesh， 零厚度内聚力单元

目标：

1.实现平板零厚度内聚力单元的构建,板子上下厚0.1m，中间插入一层零厚度单元。

2.曲面零厚度内聚力单元的构建

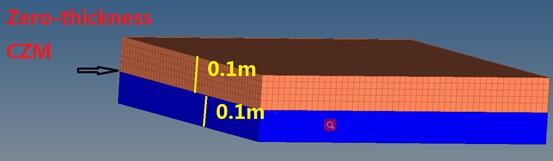

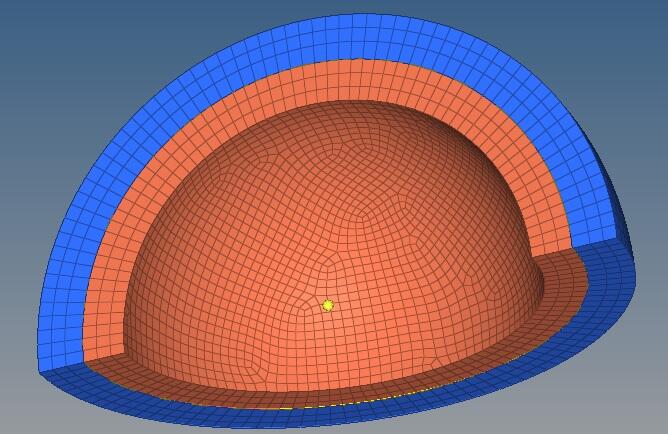

在如下两者构型中中插入零厚度内聚力单元（ 1种平板结构，1种曲面体结构）

需要分如下两步操作：

Step 1先生成含有厚度内聚力单元模型

step 2 偏置有厚度内聚力单元生成零厚度内聚力单元模型

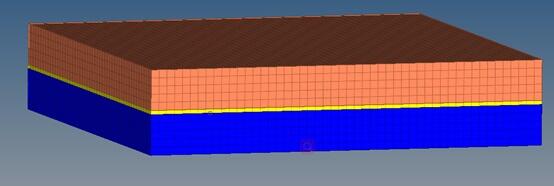

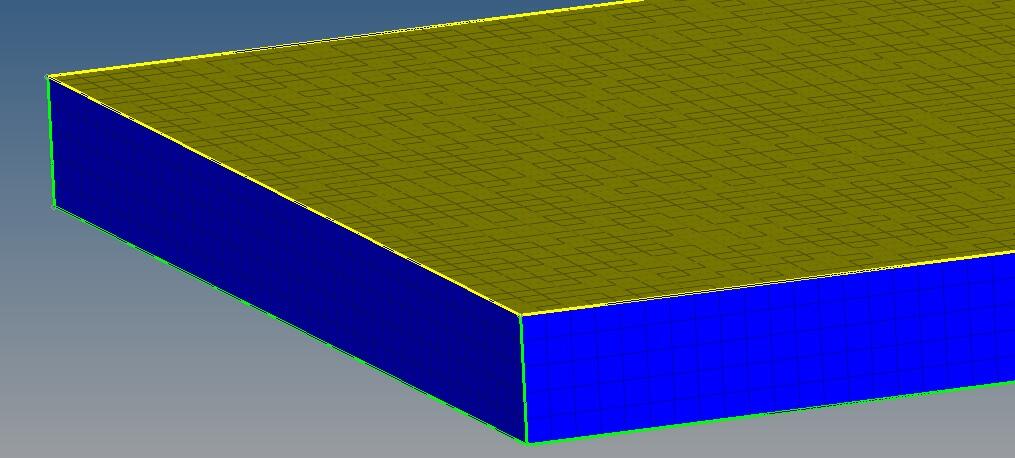

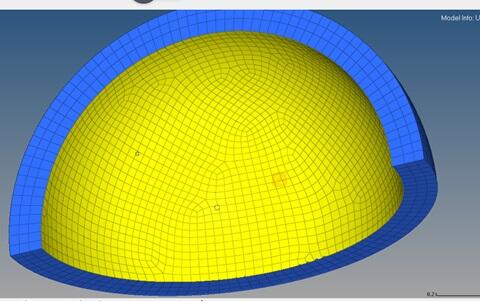

如下（隐去另一侧单元便于显示）

下面是step by step的教程和hm的练习模型hm的版本是2017
