》控制单元

简要说明

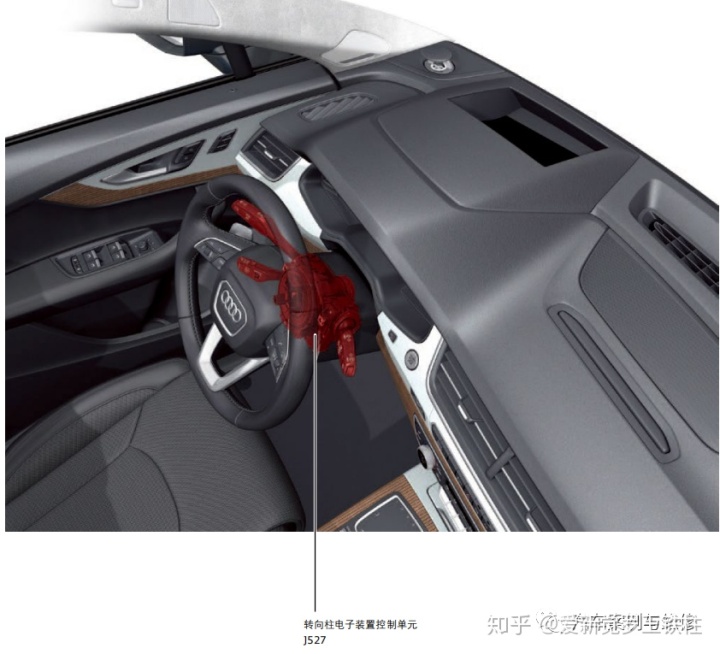

• 转向柱电子装置(J527)

名称转向柱电子装置控制单元 J527装备始终安装安装位置转向柱上功能将转向柱开关和方向盘内的电气组件与车辆电子系统连接起来。诊断地址16数据总线通信FlexRay 上的共享单元特点从数据总线诊断接口 J533（主控制单元）上传输 LIN 信号到多功能方向盘控制单元 J453（副控制单元）上。

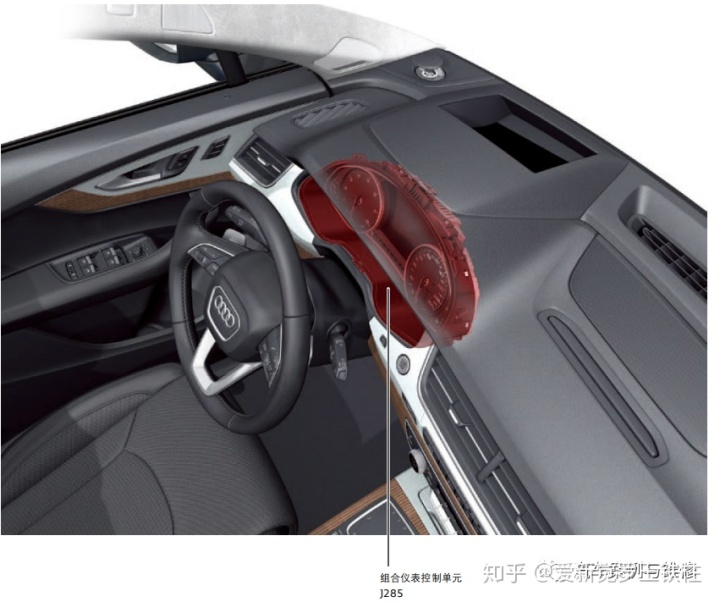

》组合仪表(J285)

名称组合仪表控制单元 J285装备• 始终安装

• 选装装备奥迪虚拟驾驶舱（PR 编号：9S8）安装位置仪表板内功能显示与驾驶员相关的信息诊断地址17数据总线通信• 信息娱乐 CAN 上的共享单元

• MOST 总线上的共享单元

• 通过 LVDS 与信息电子系统控制单元 1 J794 相连（传输图像，用以在组合仪表中的导航界面上显示）。特点奥迪 Q7 上，组合仪表不在防盗锁止系统中。

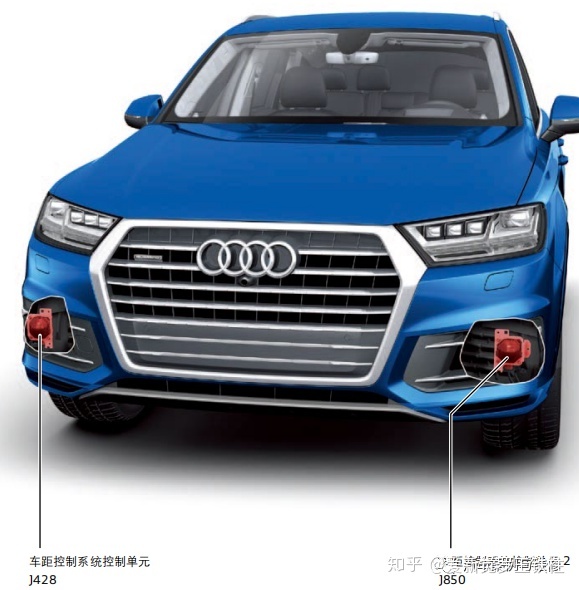

》自动车距控制 ACC(J428)

   名称车距控制系统控制单元 J428装备选装装备安装位置右前锁支架上，前保险杠盖罩后功能• 获取交通雷达信号（距离和车速）• 调节车速和间距• 显示间距及间距警告（仅在未激活车距控制时）诊断地址13数据总线通信FlexRay 上的共享单元特点•ACC Stop&Go 停走功能整合了堵车辅助功能• 间距显示和间距警告 - 在组合仪表中显示，单位为秒和米

• 车距控制系统控制单元 2 J850 的功能主控制单元

• 同样使用雷达信号的还有基本版预防式整体安全系统、前部版预防式整体安全系统、避让辅助系统和转弯辅助系统

》车距控制系统控制单元 2( J850)

   名称车距控制系统控制单元 2( J850)装备选装装备安装位置左前锁支架上，前保险杠盖罩后功能获取交通雷达信号（距离和车速）诊断地址8B数据总线通信FlexRay 上的共享单元特点• 车距控制系统控制单元 2 是车距控制系统控制单元 J428 的副控制单元，根据其功能，也可视为传感器。

• 同样使用雷达信号的还有基本版预防式整体安全系统、前部版预防式整体安全系统、避让辅助系统和转弯辅助系统Q7（4M）控制单元简介6​mp.weixin.qq.com
