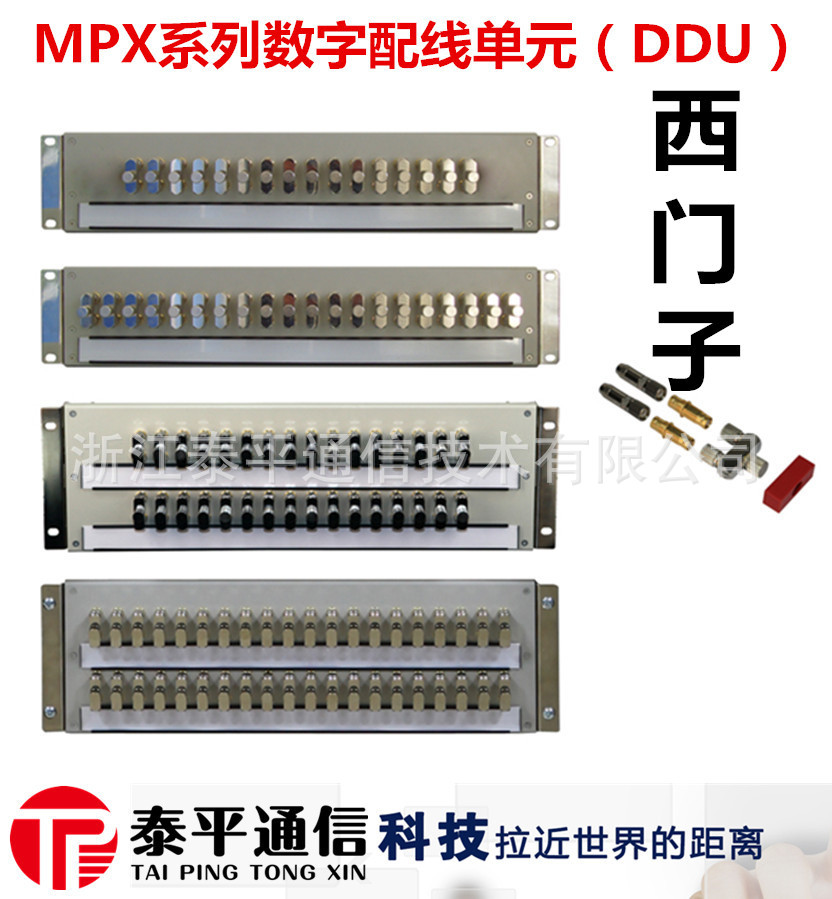

「PTTP普天泰平|SanWang三网&CT MPX09数字配线架/柜(DDF数字配线架/柜)制造」DDF数字配线架|DDF数字配线柜|DDF配线架|西门子数字配线架|BNC数字配线架| 75Ω欧姆/120Ω欧姆数字单元体【DDU数字配线单元：8系统/回路、10系统/回线、16系统/回路、20系统/回线、21系统/回路数字配线架】(Digital Distribution frame)YD/T 1437-2014 数字配线架 通信行业标准(YD)数字配线架，DDF数字配线架，DDF高频配线架厂家，DDF配线架生产基地！

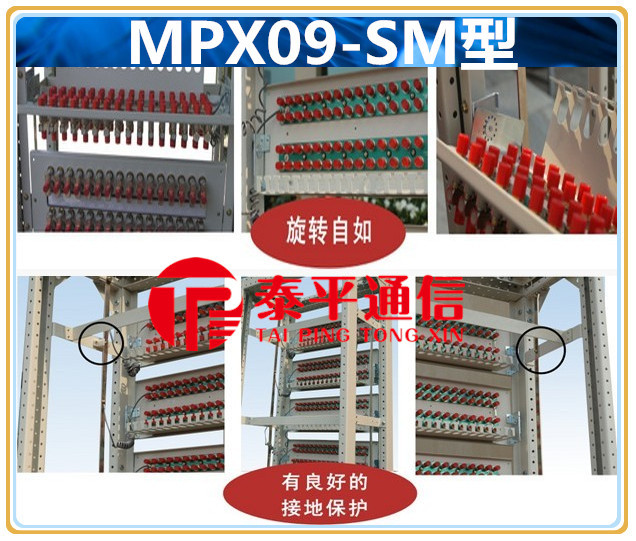

DDF采用标准化程度极高的、先进的、仅用自攻螺钉可安装的、三面多孔位直立柱及横立柱、侧立柱，孔距25mm新型旋转单元，可根据用户操作需要,旋转自如有完善的接地系统。
随着光纤传输网与接入网通信的迅猛发展，数字配线的容量在相应上升，传统的较繁琐的结构已不能适应新形势发展的需要，现我公司推出一种新型多孔位立柱的型数字配线架，与传统产品相比，在同样满足YD/T1437-2006标准的要求下，结构标准化、统一化程度更高，对生产、施工、安装操作、维护更简单、快速、方便。采用标准化程度极高的、先进的、仅用自攻螺钉可安装的、三面多孔位直立柱及横立柱、侧立柱，孔距25mm 新型旋转单元，可根据用户操作需要,旋转自如有完善的接地系统。

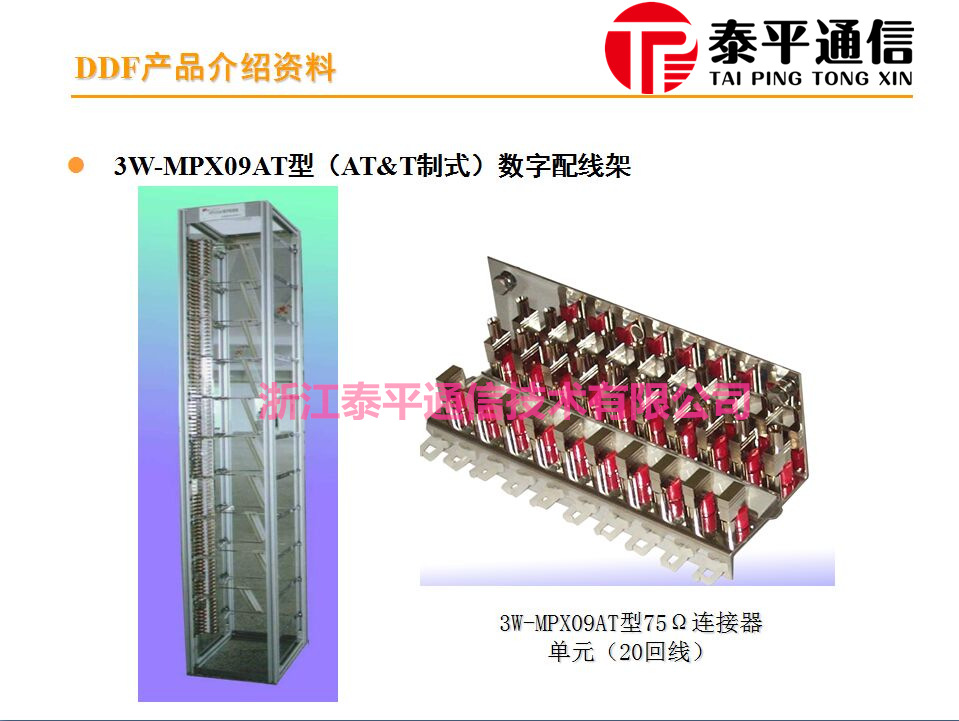

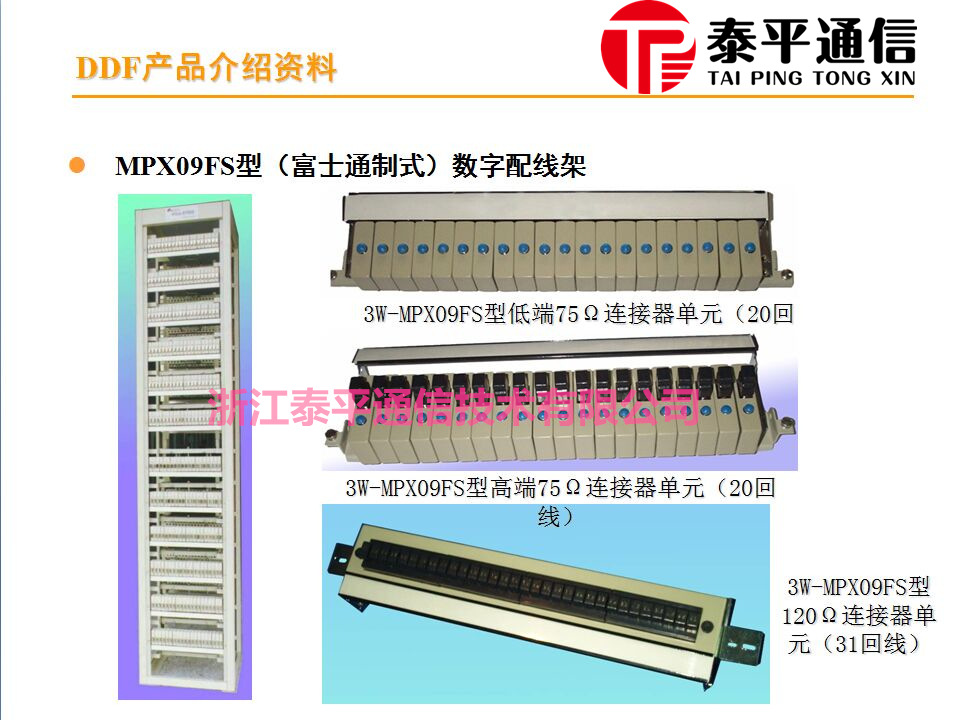

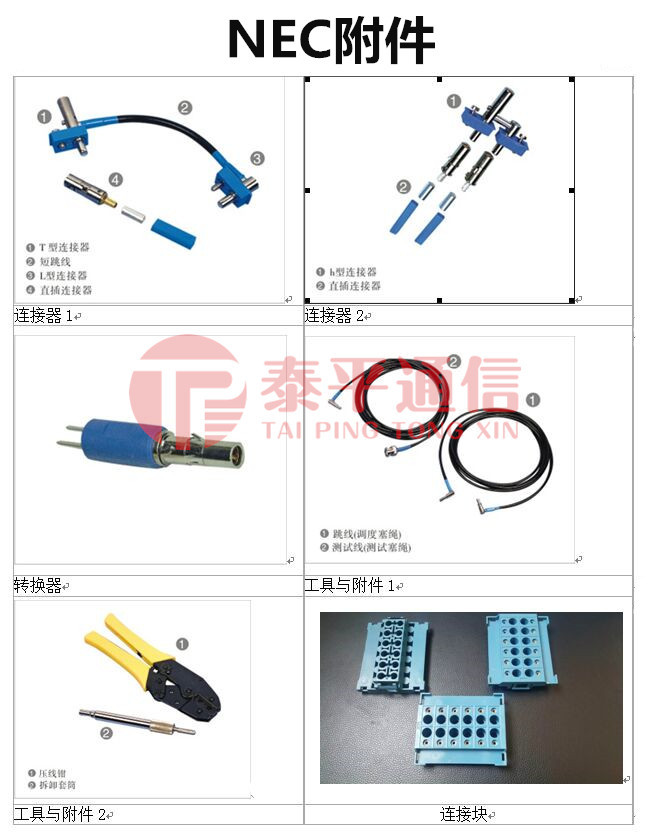

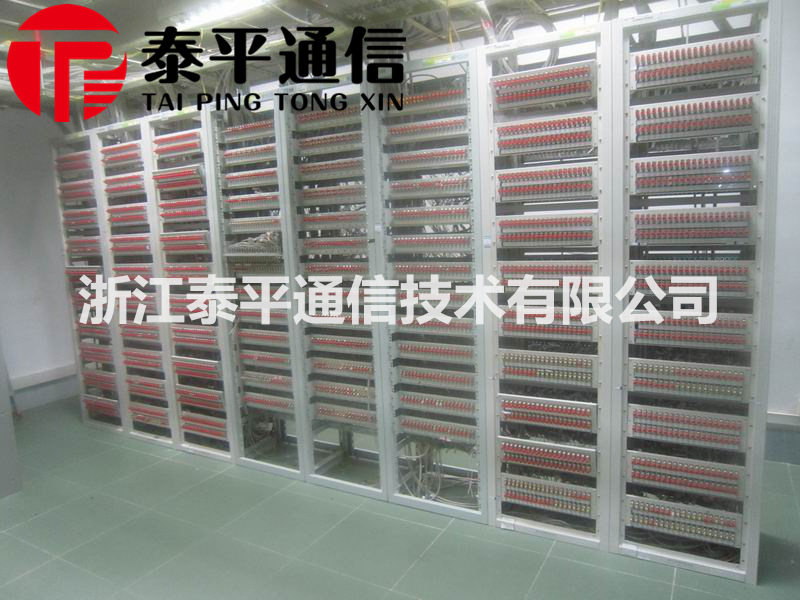

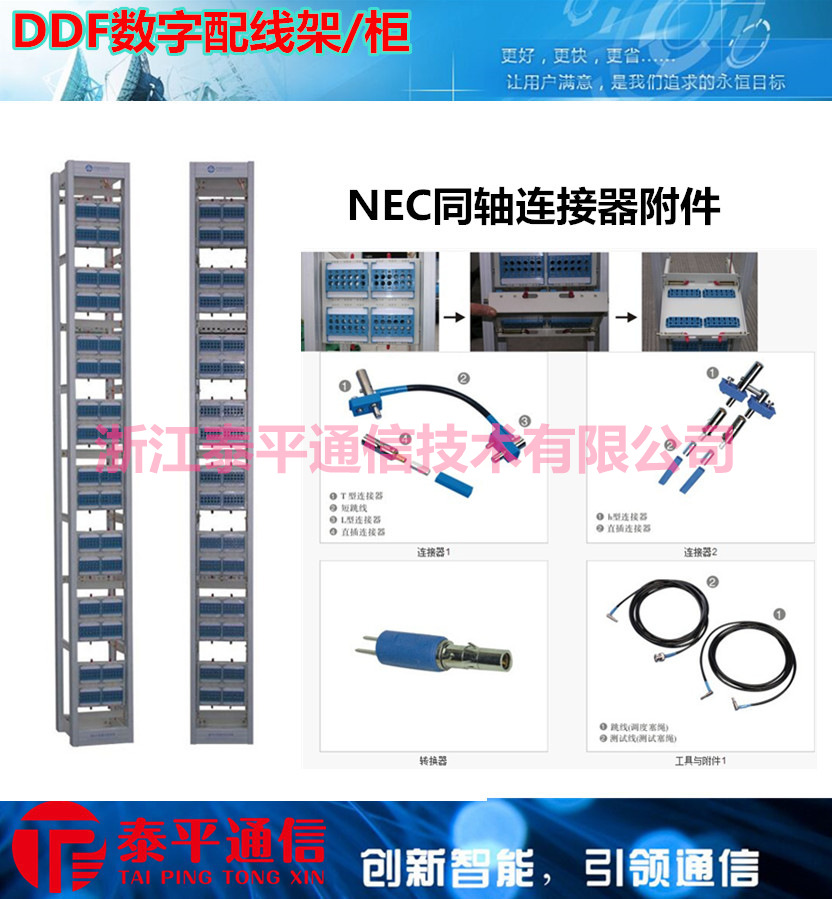

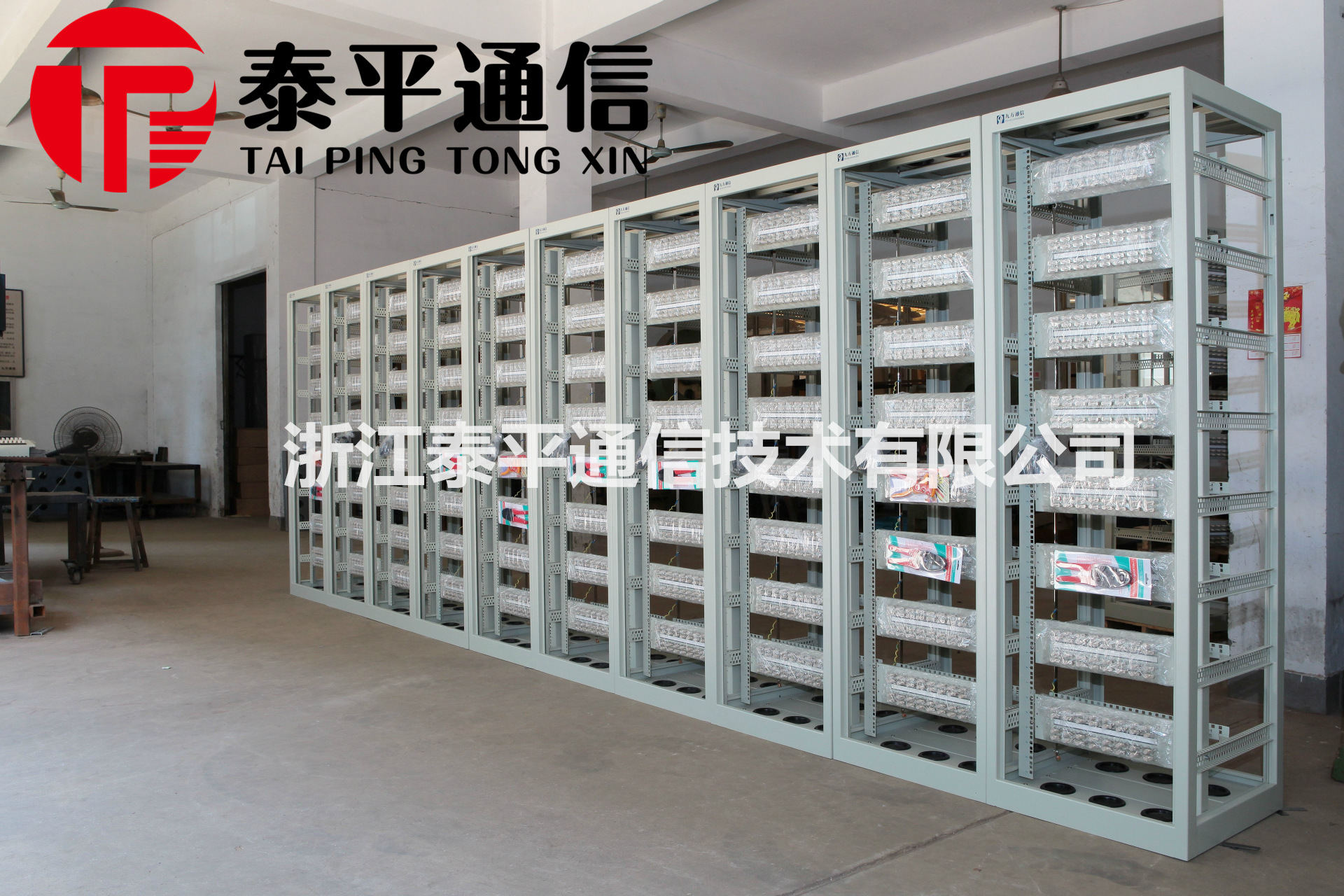

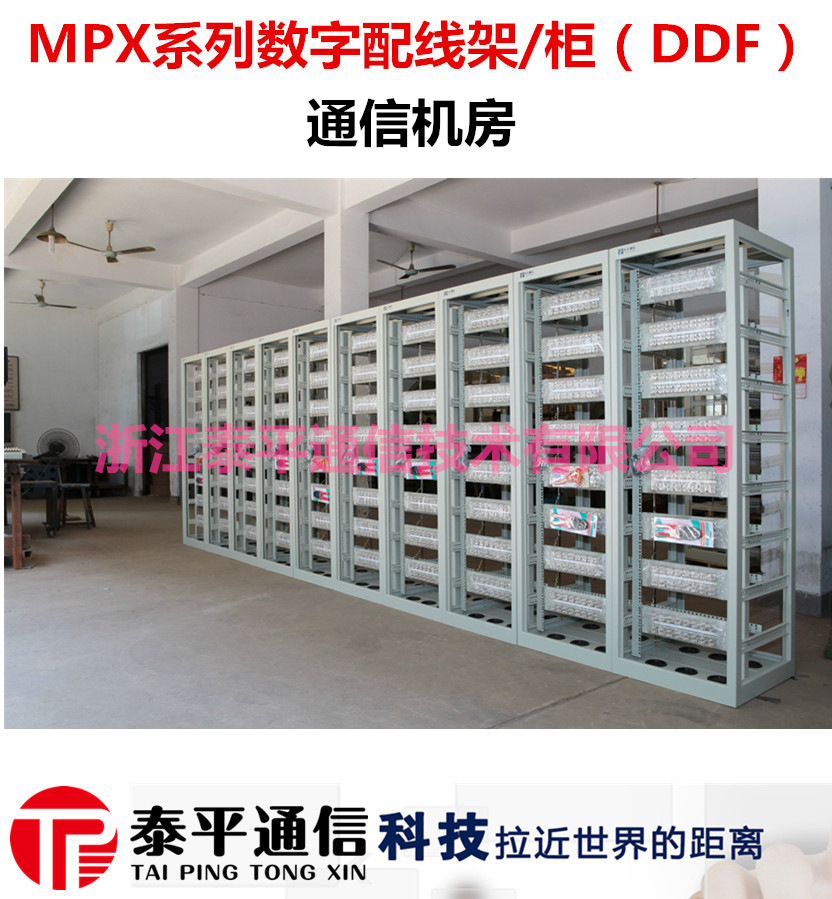

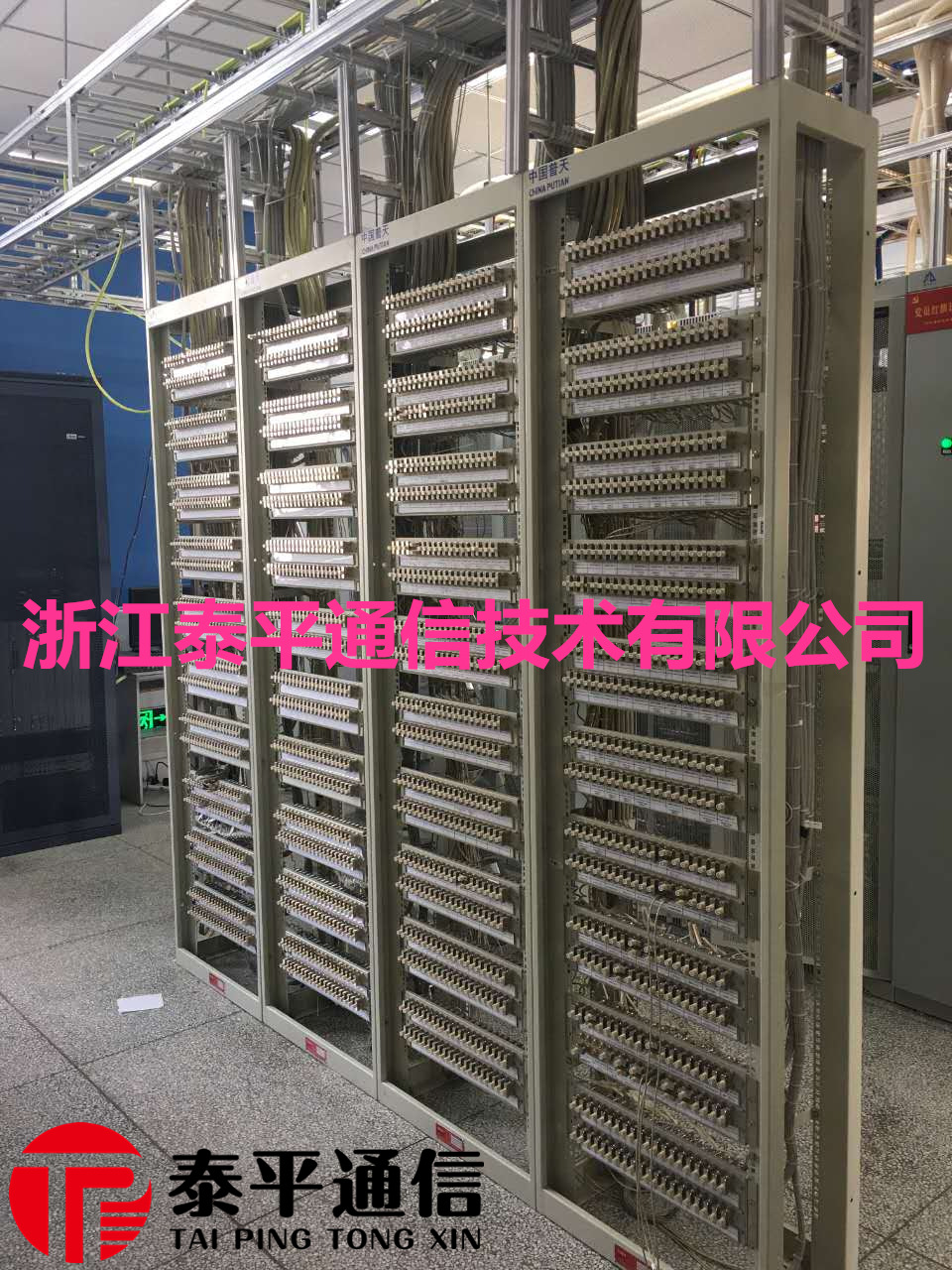

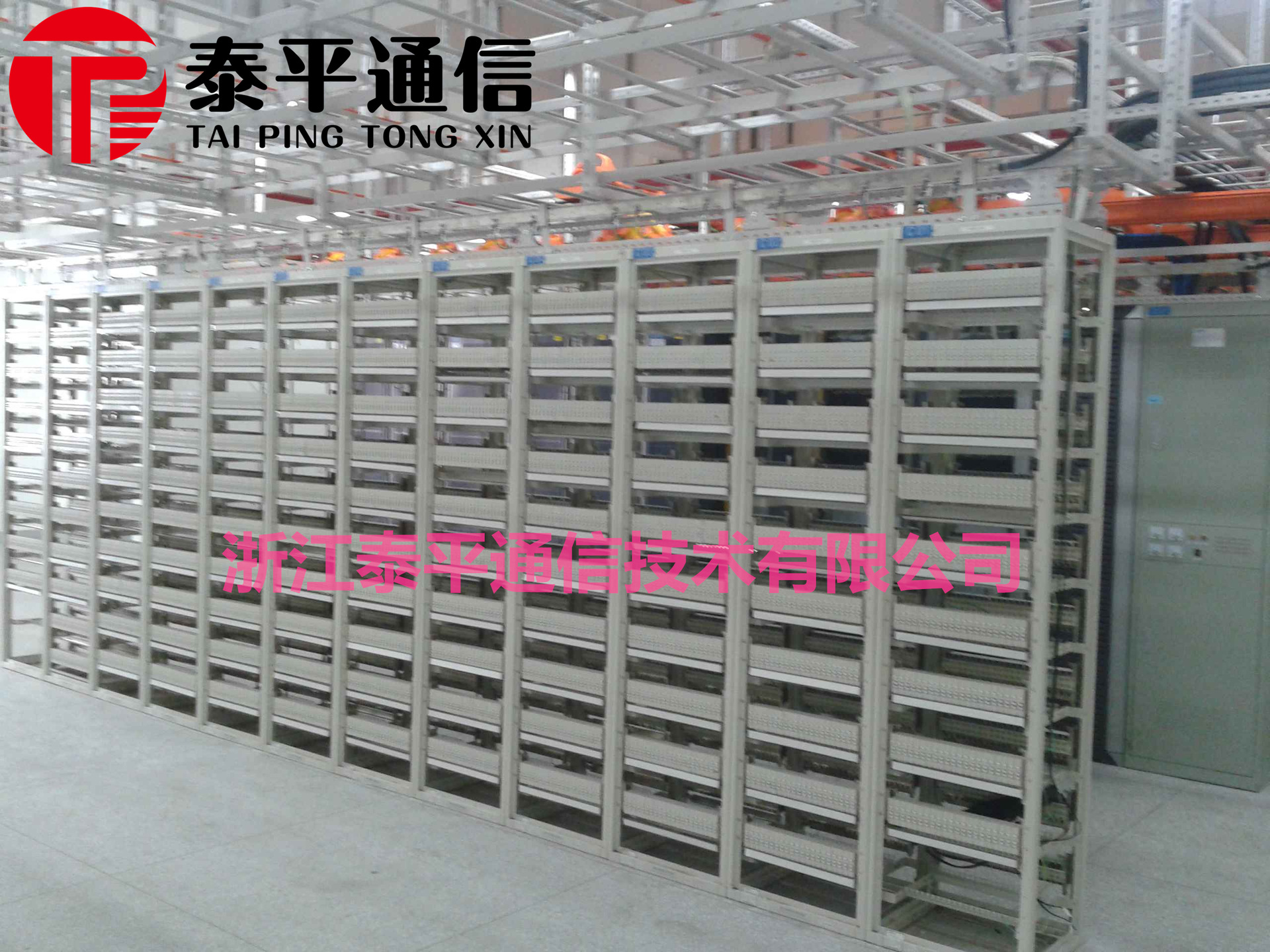

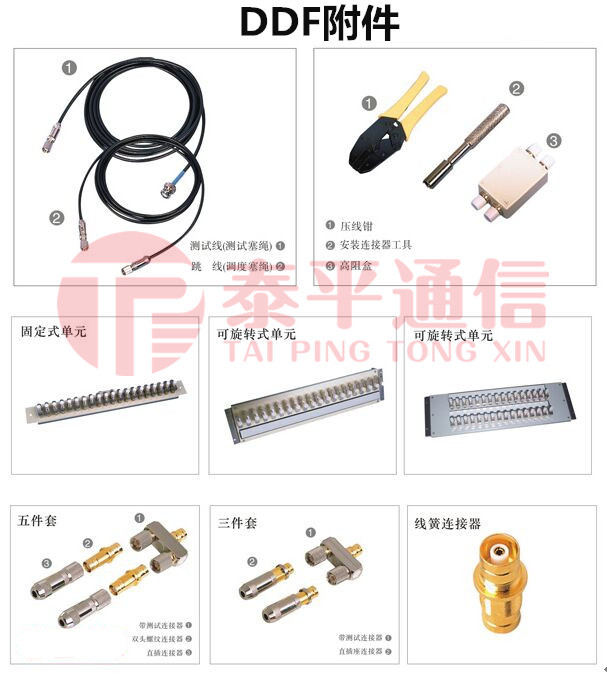

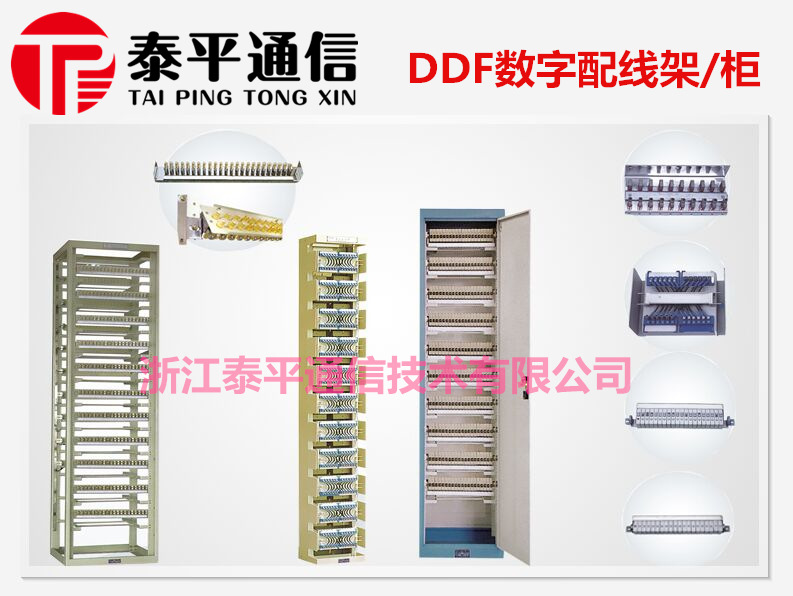

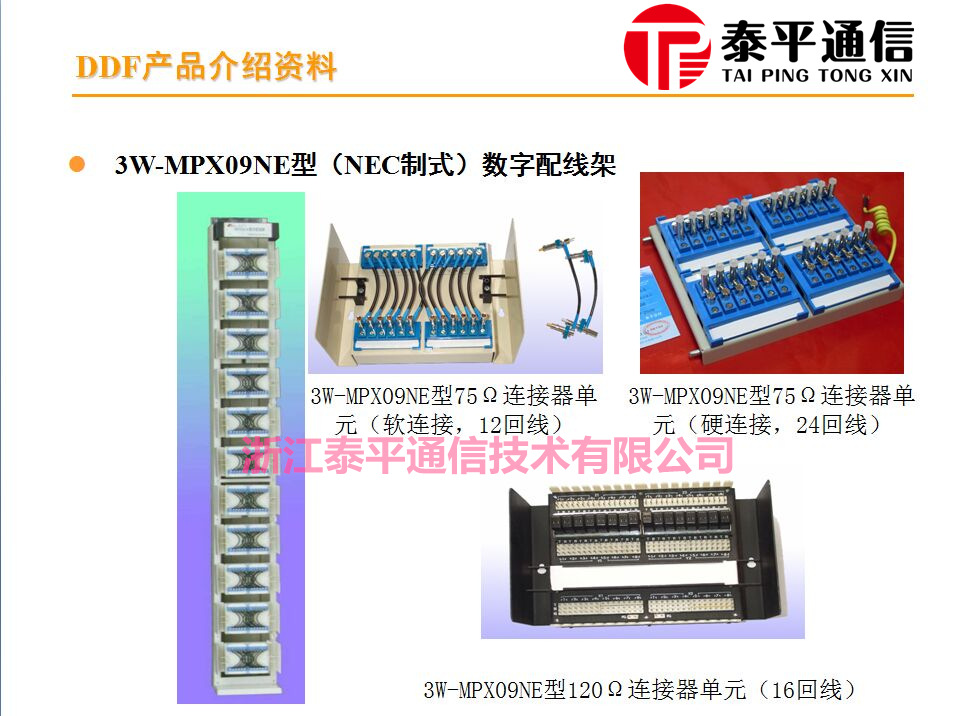

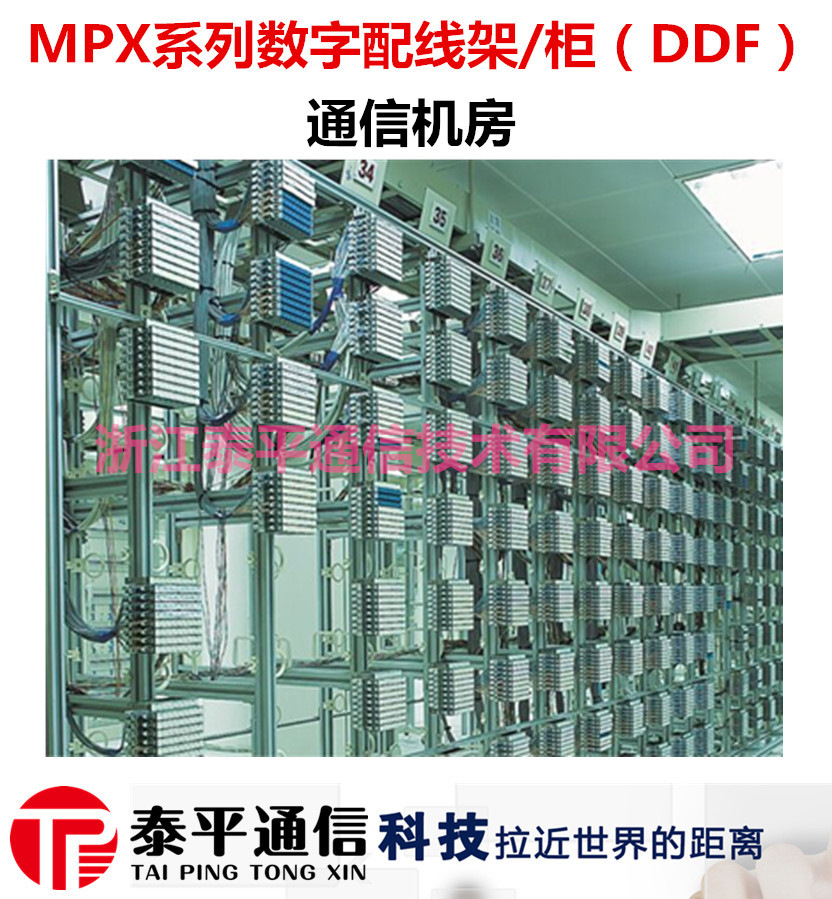

MPX09型数字配线架用于数字复用设备之间或数字复用设备与程控交换设备或非话业务设备之间的配线连接设备。 机架采用铝型材或钢材，有封闭式、半封闭式和敞开式三种结构。高度有2600mm、2200mm、2000mm等，宽度和深度有多种规格，或根据用户的需求制作各种尺寸的机架，根据容量的需要单双面安装均可。单元安装方式有固定式、翻转90度或翻转360度三种形式。MPX09拥有多种型号；提供各种规格的连接器：特性阻抗为75Ω 的西门子、富士通、NEC、AT&T、CC4、BNC型等不平衡式同轴连接器；特性阻抗为120Ω 平衡式连接器；75Ω /120Ω 阻抗转换连接器。75Ω 特性阻抗的各种不平衡式同轴连接器，表面镀金后接触电阻低，接续可靠，可不中断电路测试，可与各种规格的射频电缆连接。75Ω /120Ω 阻抗转换连接器75Ω 侧采用西门子型或BNC型不平衡式同轴连接器，120Ω 侧采用绕接式、卡接式、RJ45式。各项技术指标符合“YD/T779-1999数字配线架”要求。
订购指南

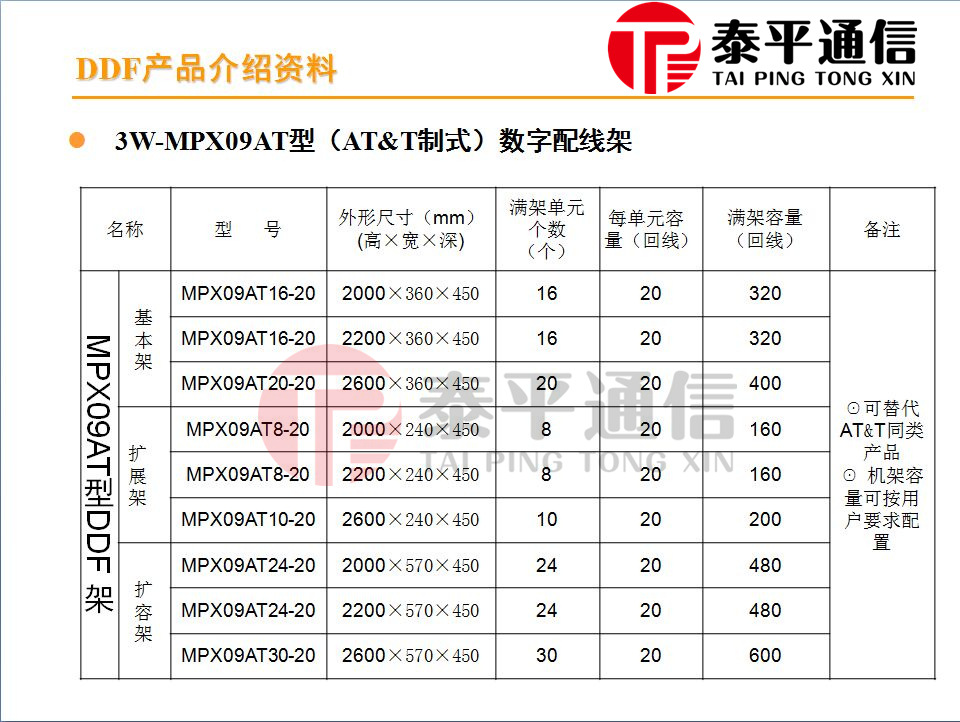

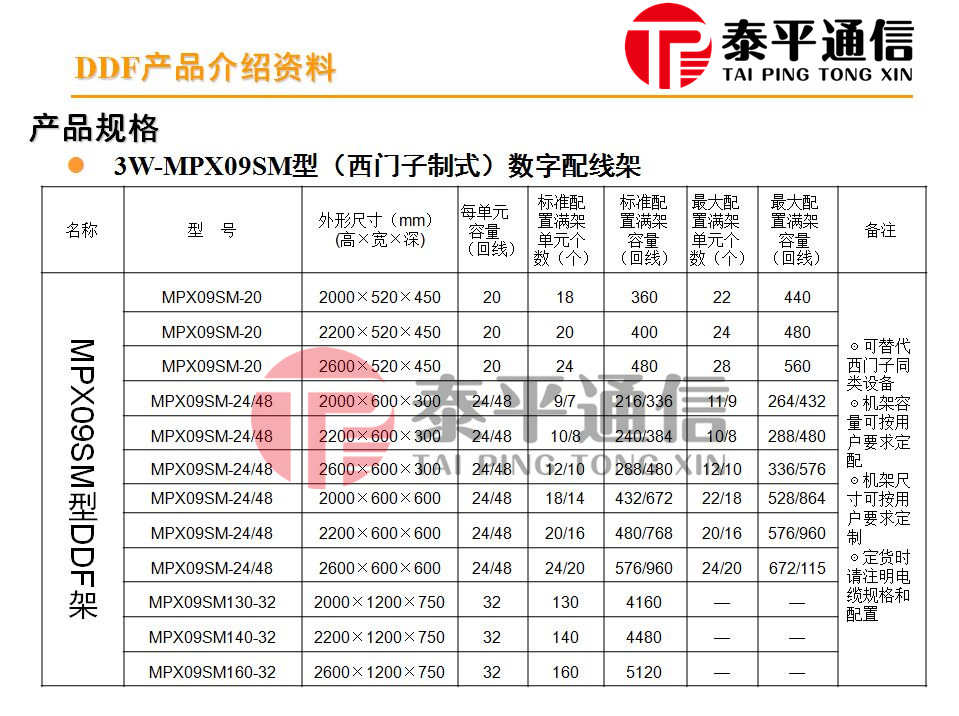

材料：钢架、铝型材连接器形式：SM-西门子、FS-富士通、AT-AT&T、NE-NEC尺寸：参数采用三位数，前两位表示宽度，后一位表示深度(单位mm)。参数序列如下：242 —— 240×225 243 —— 240×300244 —— 240×450 363 —— 360×300364 —— 360×450 403 —— 400×300482 —— 480×260 483 —— 480×300484 —— 480×450 524 —— 520×480603 —— 600×300 604 —— 600×450606 —— 600×600例：MPX129SM-363 代表西门子型数字配线架机架宽为360，深为300。

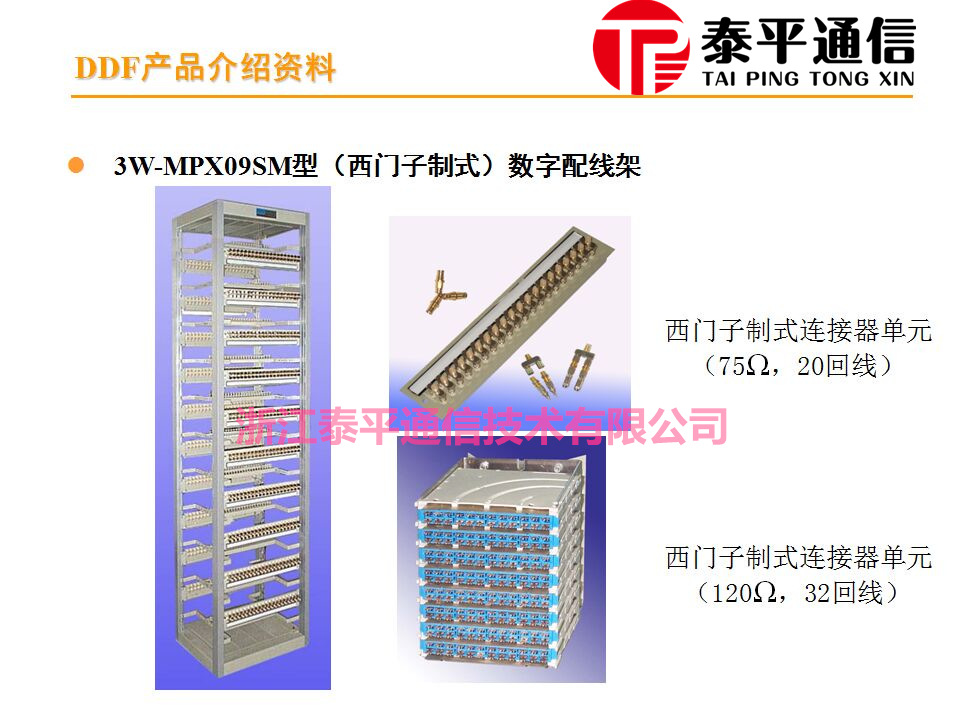

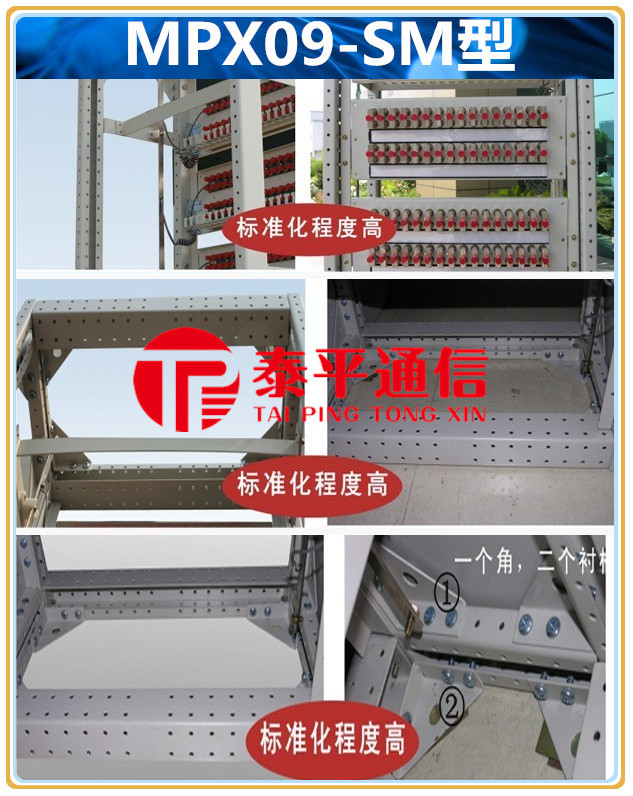

| MPX09-SM型数字配线架(75Ω) 采用标准化程度极高的、先进的、仅用自攻螺钉可安装的、三面多孔位直立柱及横立柱、侧立柱，孔距25mm新型旋转单元，可根据用户操作需要,旋转自如有完善的接地系统 |
产品介绍：
产品特点：
| 随着光纤传输网与接入网通信的迅猛发展，数字配线的容量在相应上升，传统的较繁琐的结构已不能适应新形势发展的需要，现我公司推出一种新型多孔位立柱的MPX09-SM型数字配线架，与传统产品相比，在同样满足YD/T1437-2006标准的要求下，结构标准化、统一化程度更高，对生产、施工、安装操作、维护更简单、快速、方便。采用标准化程度极高的、先进的、仅用自攻螺钉可安装的、三面多孔位直立柱及横立柱、侧立柱，孔距25mm 新型旋转单元，可根据用户操作需要,旋转自如有完善的接地系统 |
工作条件：
技术要求：
订货指南：

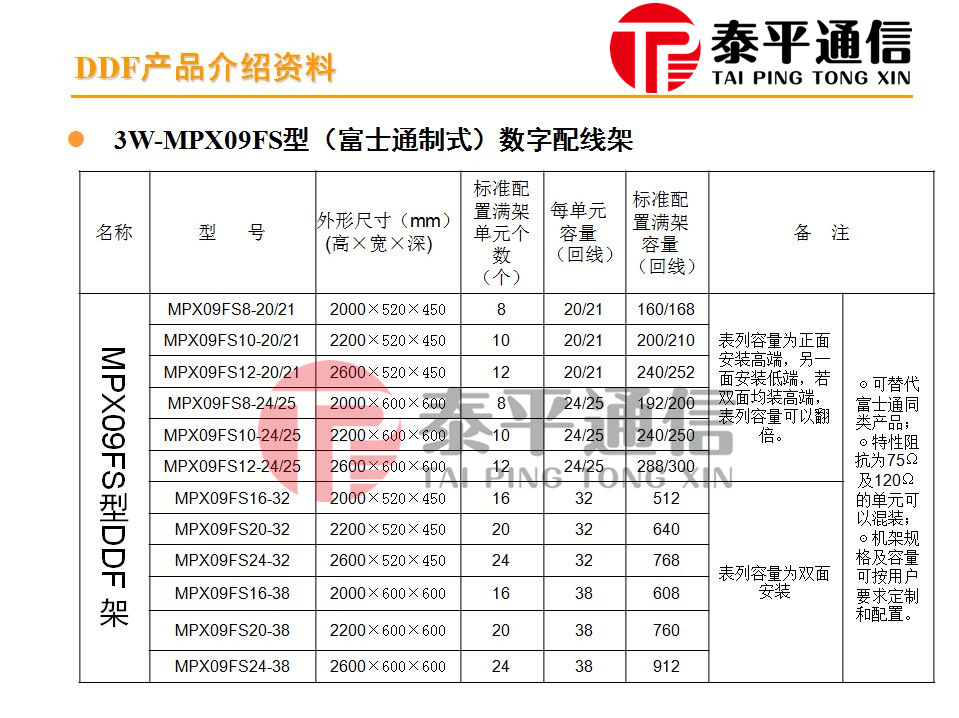

| 型号 | 外观尺寸 | 最大容量 | 备注 |
| 高×宽×深(mm) | |||
| MXP09-SM型数字配线架(75Ω) | 2600×480×300 | 8系统 / 单元160系统(20单元)/架 单面架 | 1.根据用户需要可采用旋转式结构单元或固定式结构单元。 2. 当双面架时，机架深对为450mm，容量是单面架的2倍。 |
| 2200×480×300 | 8系统 / 单元128系统(16单元)/架 单面架 | ||
| 2600×480×300 | 16系统 / 单元208系统(13单元)/架 单面架 | ||
| 2200×480×300 | 16系统 / 单元192系统(12单元)/架 单面架 |
| MPX09-SM-II型数字配线架(75Ω) 机架采用铝合金、优质钢板等材料，表面经过电镀、氧化、喷塑工艺处理，结构坚固，外形美观。机架分封闭式及敞开式，敞开式机架便于并架扩容。 |
产品介绍：
产品特点：
| 机架采用铝合金、优质钢板等材料，表面经过电镀、氧化、喷塑工艺处理，结构坚固，外形美观。 机架分封闭式及敞开式，敞开式机架便于并架扩容。 双面排线、容量大，可节省机房有效空间( 见容量表)。 采用单元式结构，配置安装灵活、方便： ①单元板分二排孔及四排孔形式，任用户选择. ②每块单元板可采用旋转式结构或固定式结构。旋转式结构的单元板可向下自由旋转，方便电缆的接续及维护。 ③单元板分横装型及竖装形结构，任用户选择。 根据用户需要，可配置75Ω/120Ω转换器。有完善的接地系统。 单元中塑料件均采用阻燃材料。 |
工作条件：
技术要求：
订货指南：
| 型号 | 外观尺寸 | 最大容量(不带交叉连接) | 备注 |
| 高×宽×深(mm) | |||
| MXP09-SM-II型数字配线架(75Ω) | 2600×480×300 | 16系统 / 单元 208系统(13单元)/架 单面架 | 根据用户需要可采用旋转式结构单元或固定式结构单元 |
| 2200×480×300 | 16系统 / 单元 160系统(10单元)/架 单面架 | ||
| 2600×600×300 | 12系统 / 单元 240系统(20单元)/架 单面架 | ||
| 2200×600×300 | 12系统 / 单元 192系统(16单元)/架 单面架 | ||
| 2600×480×450 | 10系统 / 单元 400系统(40单元)/架 双面架 | ||
| 2200×480×450 | 10系统 / 单元 320系统(32单元)/架 双面架 | ||
| 2600×600×450 | 12系统 / 单元 480系统(40单元)/架 双面架 | ||
| 2200×600×450 | 12系统 / 单元 384系统(32单元)/架 双面架 |
产品介绍：
产品特点：
| 机架采用特殊铝型材作材料、强度高，重量轻，外形美观。 采用单元式结构，配置安装灵活方便。 机架为窄架结构，内有足够的布线、贮线空间，电缆走线清晰美观。 两机架即可左右并架安装，也可背靠背安装，机架装有挂线钩和挂线环，方便走线。 单元安装孔套入机架固定螺钉，拧紧即安装完毕，安装快速、简便、可靠。拆卸单元时只需将螺钉拧松(不用拧出)。即可取下单元。 有完善的接地系统。 单元中塑料件均采用阻燃材料。 |
工作条件：
技术要求：
