》控制单元

简要说明

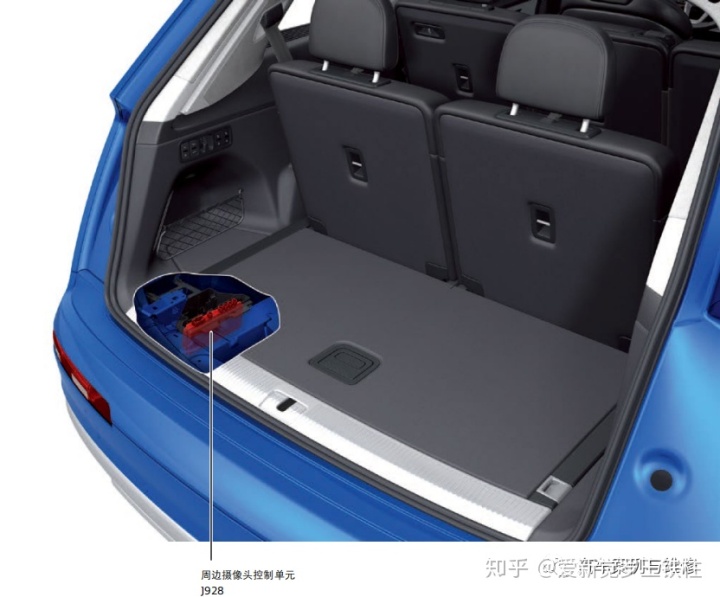

• 周边摄像头

名称周边摄像头控制单元 J928装备

选装装备，搭配：

• 驻车辅助系统加强版（PR 编号：7X2）

• 驻车辅助系统（PR 编号：7X5）

安装位置行李箱内左侧，行李箱侧面饰板后功能控制单元读取 4 个周边摄像头后，从中计算出能反应车辆周边情况的图像。诊断地址6C数据总线通信

• 扩展 CAN 上的共享单

• 通过 LVDS 传输图像到组合仪表上

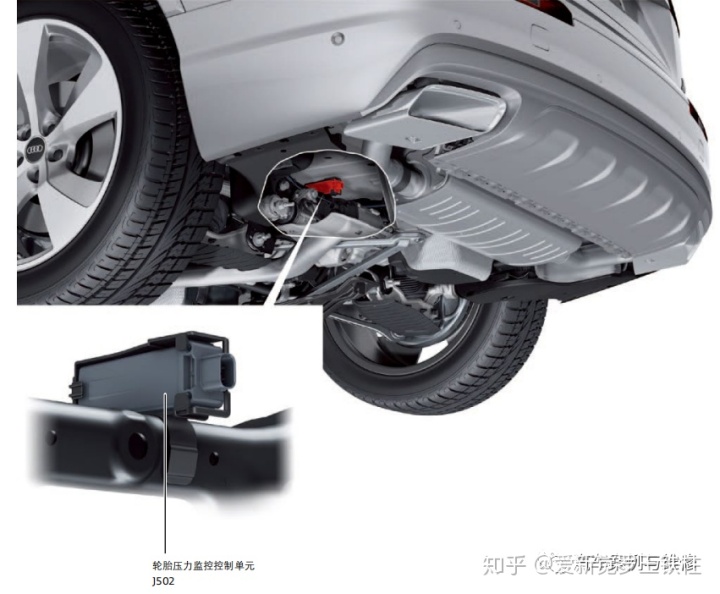

》轮胎压力监控

名称轮胎压力监控控制单元 J502装备选装装备（PR 编号：7K3）安装位置后桥副车架上功能• 获取并分析轮胎压力传感器 G222、G223、G224 和 G225 发送的信号 • 报告轮胎压力以及向信息电子系统控制单元 1 J794 发送警报诊断地址65数据总线通信

• 扩展 CAN 上的共享单元

• 通过无线电与轮胎压力传感器通信

特点

• 控制单元整合有天线

• 除了压力和温度外，轮胎压力传感器还报告转动方向的相关信息。

• 控制单元可通过无线电信号的信号强度分辨传感器是在前桥还是后桥上，加上转动方向的相关信息， 信号就能准确地与每个车轮一一对应。

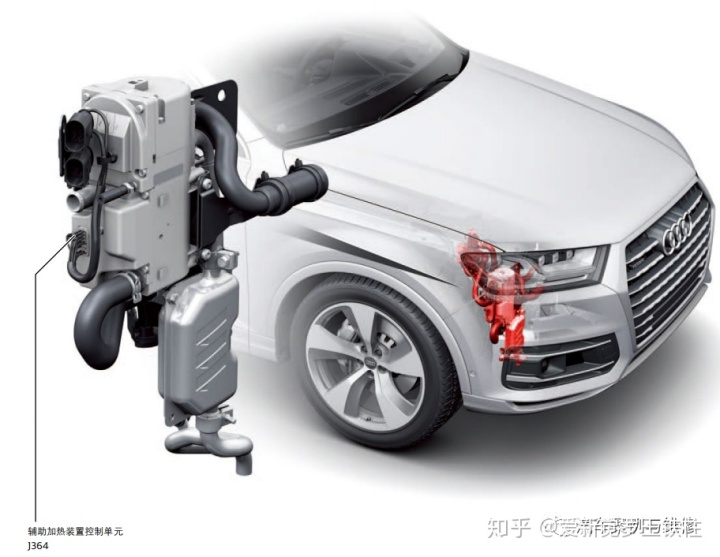

》驻车加热装置

名称辅助加热装置控制单元 J364装备选装装备（PR 编号：PK6）安装位置右前轮罩内，位于纵梁上功能

• 读取（传感器 / 开关）：

• 温度传感器，火焰监控器

• 驻车加热装置无线电接收器的接通信号

• 控制（执行元件）：

• 燃油计量泵，燃烧空气鼓风机

• 加热装置预热塞，燃油预热加热元件

• 冷却液循环泵，加热装置冷却液的截止阀

诊断地址18数据总线通信扩展 CAN 上的共享单元特点控制单元整合在加热装置中

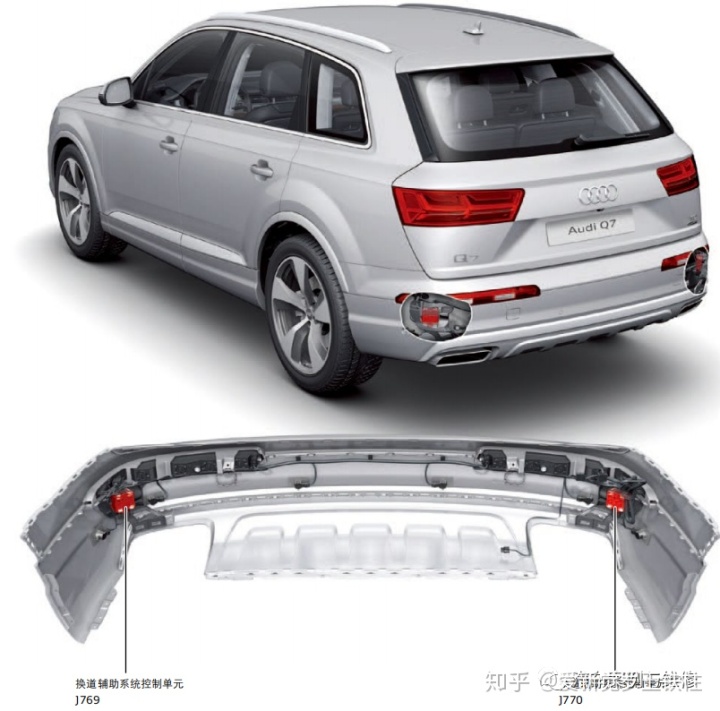

》换道辅助系统

名称

换道辅助系统控制单元 J769（主控制单）

换道辅助系统控制单元 2 J770（副控制单元）

装备选装装备（PR 编号：7Y1）安装位置后保险杠盖罩内左右两侧功能

雷达监控并获取车辆后方及侧面周边的车辆情况（自行车和汽车），用于：

• 后部版奥迪预防式整体安全系统，包括奥迪侧面辅助系统

• 后部横向交通辅助系统

• 开门警示

诊断地址

• 3C – J769（主控制单元）

• CF – J770（副控制单元）

数据总线通信

• 扩展 CAN 上的共享单

• 两个控制单元间还通过子总线系统互相连接。

特点控制单元固定在保险杠盖罩内，拆卸和安装后须进行校准。
