HyperMesh连接单元：奥迪Q7(4M)控制单元简介12

》控制单元

简要说明

• 车内声响

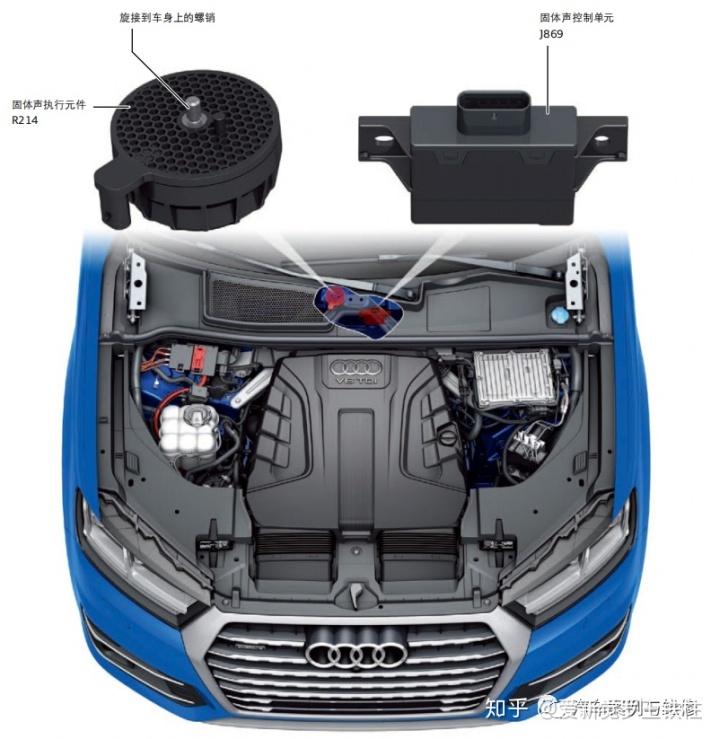

名称固体声控制单元 J869装备

安装在带柴油发动机的车型上

安装位置中部排水槽内，挡风玻璃下方功能

• 读取（信号）：

• 发动机转速，发动机负荷（发动机控制单元 J623）

• 行驶档位（自动变速箱控制单元 J217）

• 车速（ABS 控制单元 J104）

• 行驶工况（车载电网控制单元 J519）

• 控制（执行元件）：

• 固体声执行元件 R214

诊断地址A9

数据总线通信

扩展 CAN 上的共享单元

特点

固体声执行元件螺栓连接在车身上、挡风玻璃下方。执行元件生成一种固体声（车身振动），该固体声沿着挡风玻璃传播。挡风玻璃的作用与扬声器膜片类似，将固体声转化为空气声波，并被车内乘员听到。

》信息电子系统

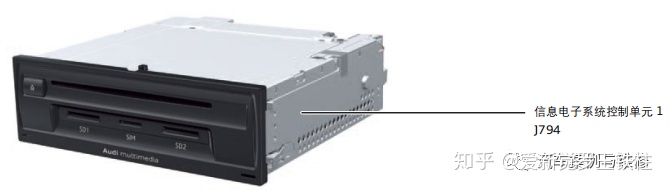

名称信息电子系统控制单元 1 J794装备始终安装安装位置手套箱内功能控制信息娱乐系统的工作范围诊断地址5F数据总线通信

• 信息娱乐 CAN 上的共享单元

• MOST 总线上的共享单元

• J794 通过 CAN- 模块化信息娱乐平台（MIB）与 MMI 显示屏 J685 和多媒体系统操作单元 E380 相连。

• 通过 LVDS 与组合仪表控制单元 J285 和 MMI 显示屏 J685 相连（传输图像，用于在组合仪表及MMI 显示屏中显示导航内容）。

特点

J794 是 MOST 总线的系统管理器及断环诊断主控制单元。

》音响放大器

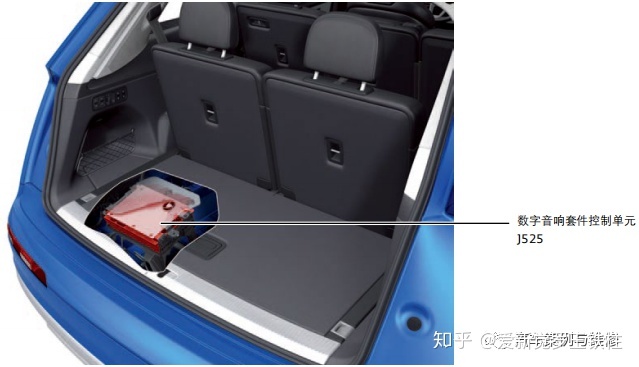

名称数字式音响套件控制单元 J525装备选装装备• 带 3D 音效的 Bang&Olufsen 高级音响系统（PR 编号：8RF）• 带 3D 音效的 Bose 音响系统（PR 编号：9VS）安装位置行李箱内左后方，行李箱底板垫下功能

控制至多 23 个扬声器

诊断地址47数据总线通信MOST 总线上的共享单元

》电视调谐器

名称

电视调谐器 R78

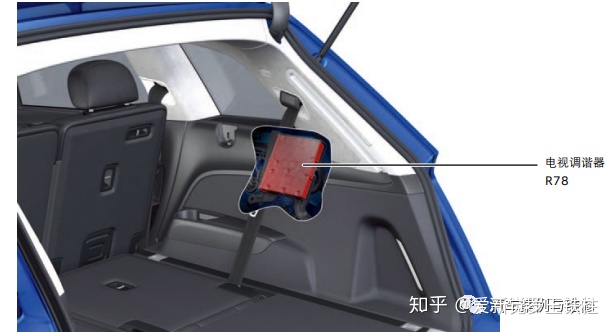

装备选装装备（PR 编号：QV1）安装位置行李箱内右侧轮罩上方，行李箱侧面饰板后功能

实现电视接收

诊断地址

57

数据总线通信

MOST 总线上的共享单元

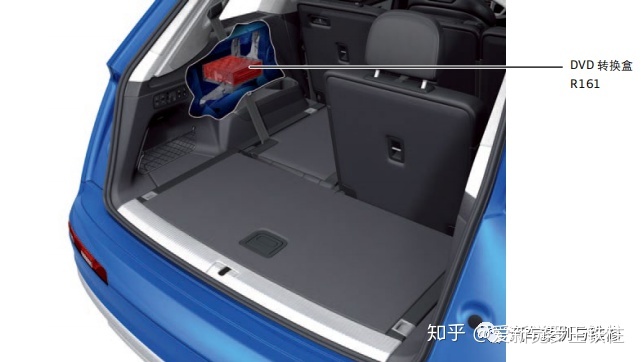

》 DVD 转换盒名称DVD 转换盒 R161装备选装装备（PR 编号：6G2）安装位置行李箱内左侧，行李箱侧面饰板后功能读取 DVD 并传输数据到信息系统控制单元 1 J794 上诊断地址0E数据总线通信MOST 总线上的共享单元
