在hypermesh 建模过程中，有时需要建立两孔之间的Rigid，如果部件较多，孔的个数角度，如果人工去完成该项工作，不仅工作量较大而且容易出错。本人编写一个脚本，实现了对二维，三维孔节点的查找，并通过设定两孔之间的面内距离，实现了二维/三维孔 ,三维/三维孔， 二维/二维孔 Rigid的自动建立。效果如下：

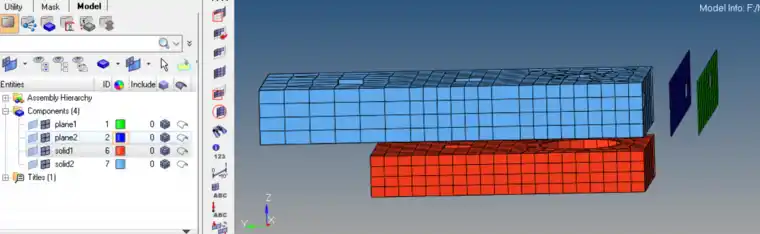

脚本运行之前模型如下所示：
该模型包括4个component， 两个由surface element 和两个由 solid element组成的component。
运行脚本,
输入两孔之间的许可容差为1.

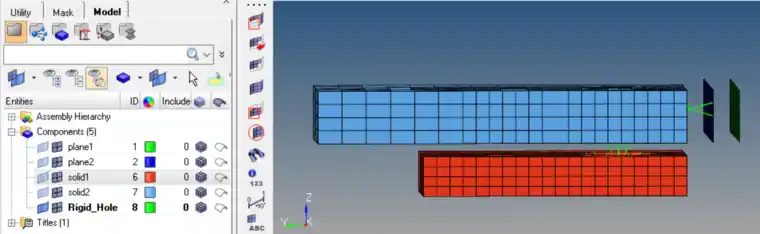

结果如下：
找到两个螺钉孔，另有孔未找到，（因为是测试，两孔之间的平面距离比较大）。

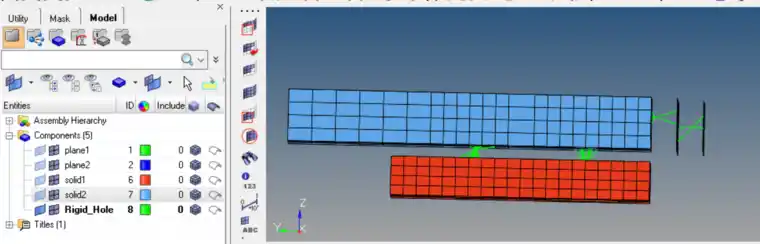

输入两孔之间的许可容差为2.运行之后，结果如下：

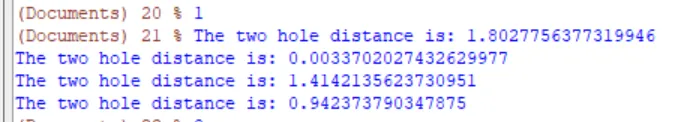

二维孔和三维孔，三维孔和三维孔，二维孔和二维孔之间的rigid分别建立。孔孔之间的面内距离分别为：
实际工作中，两孔平面距离很小，取0.5就足够了，如果太大，至少说明两孔没有对齐。
