HyperMesh中带孔洞长方体的网格划分技巧

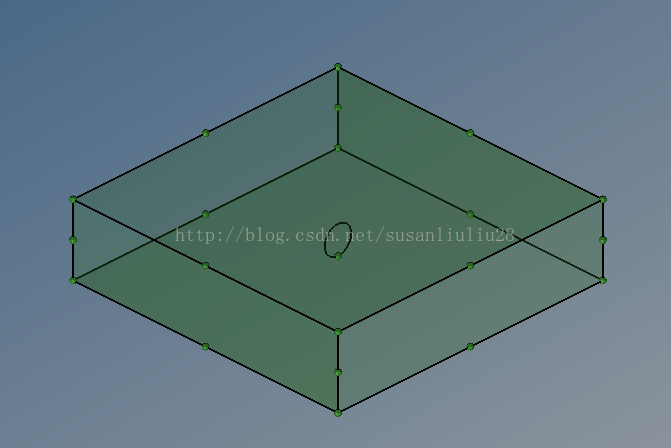

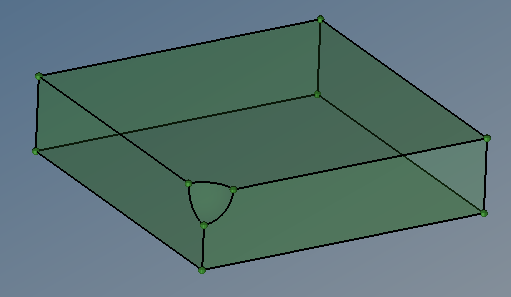

1.几何模型是长宽高为40*40*10的长方体，在体心有一个半径为2mm的孔。如下图所示。

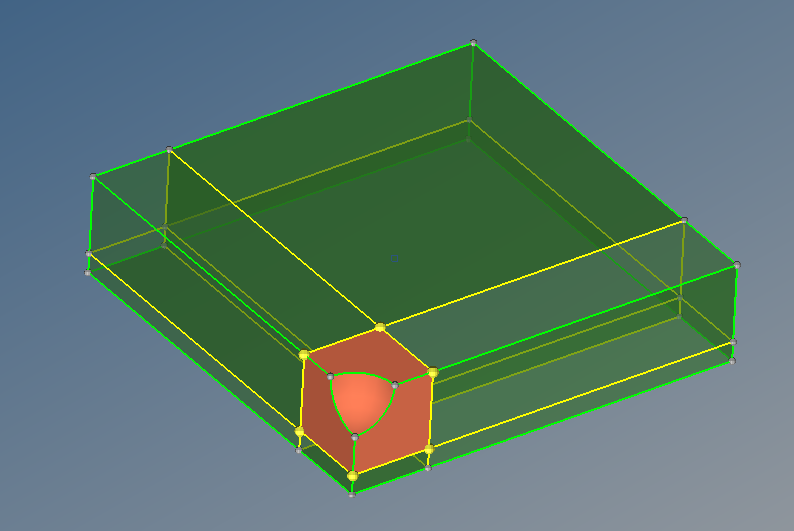

2.将长方体 分割 为8份，选取其中一份进行网格划分。

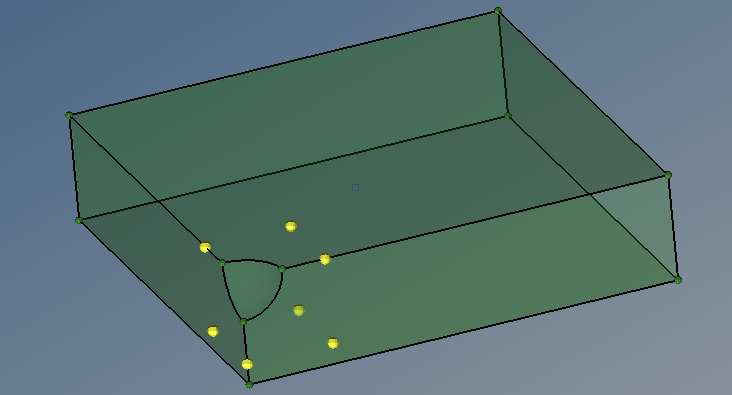

3.添加如下图所示的节点，并且用这些节点切割实体。在本例中球心坐标为（0,0,0），添加的坐标分别为（0,0，-4）（0，-4，-4）（0，-4,0）（-4，-4,0）（-4,0,0）（-4,0，-4），（-4，-4，-4），添加节点后的图如下所示。

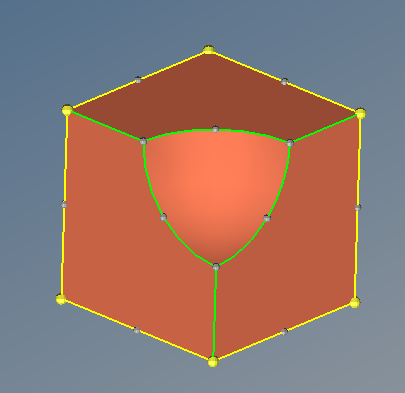

利用这些节点切割一个带有八分之一球面的近似的正方体出来。几何显示为Mappable，由下图可知只有带有球面的solid不可映射，故将其余的solid 隐藏。

4.利用quick edit 在球面的三条曲线上分别生成三个中点。

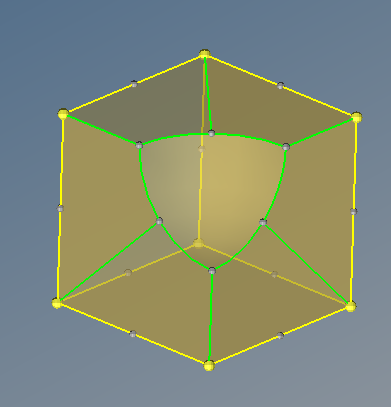

5.利用quick edit的split surf -node 生成三条切割线，此时该solid变为可映射的solid

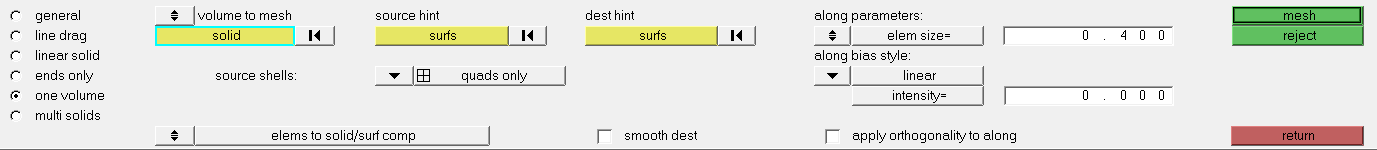

6.进入3D-solid map 选择one volume对该部分进行映射 网格划分 ，网格参数设置如下

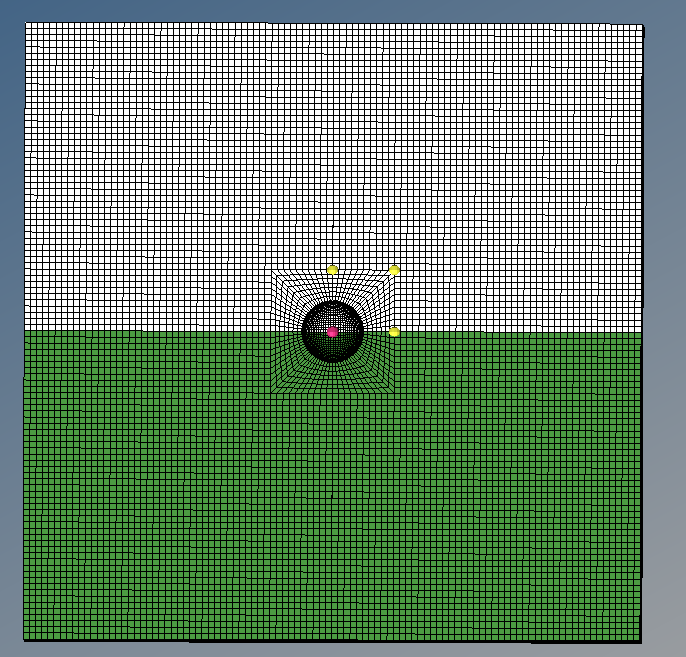

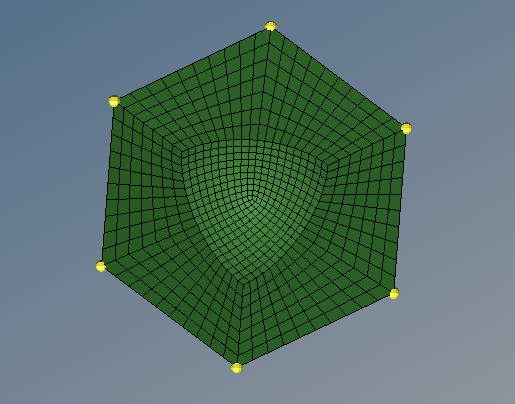

7，网格划分结果

8.选择3D-solid map 中的multi solids对剩余部分进行网格划分。

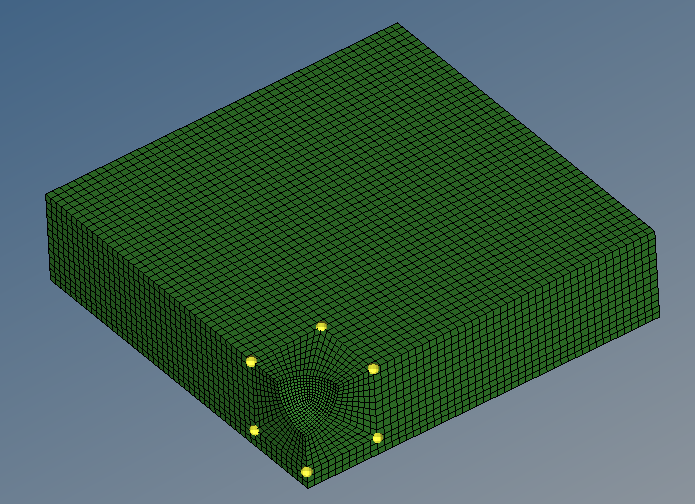

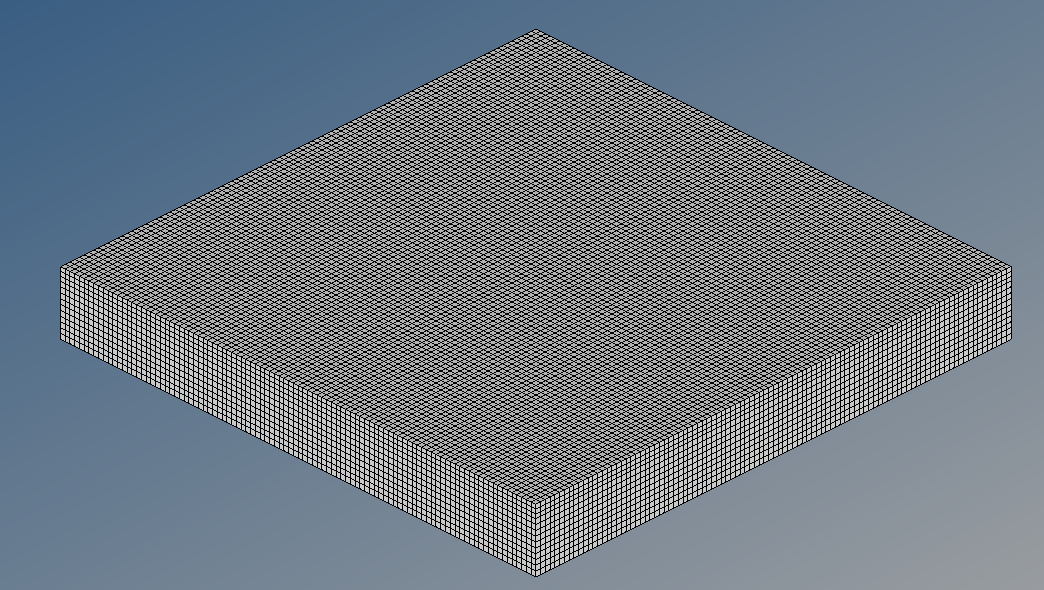

9.进入tool-reflect对网格进行X轴y轴和z轴的映射，得到整个实体的网格。

刚开始 学习 hypermesh，请各位多多指教。
