根据贴子https://www.jishulink.com/post/175588中的思路完成有缺口带把苹果的网格划分。

一、完成苹果建模

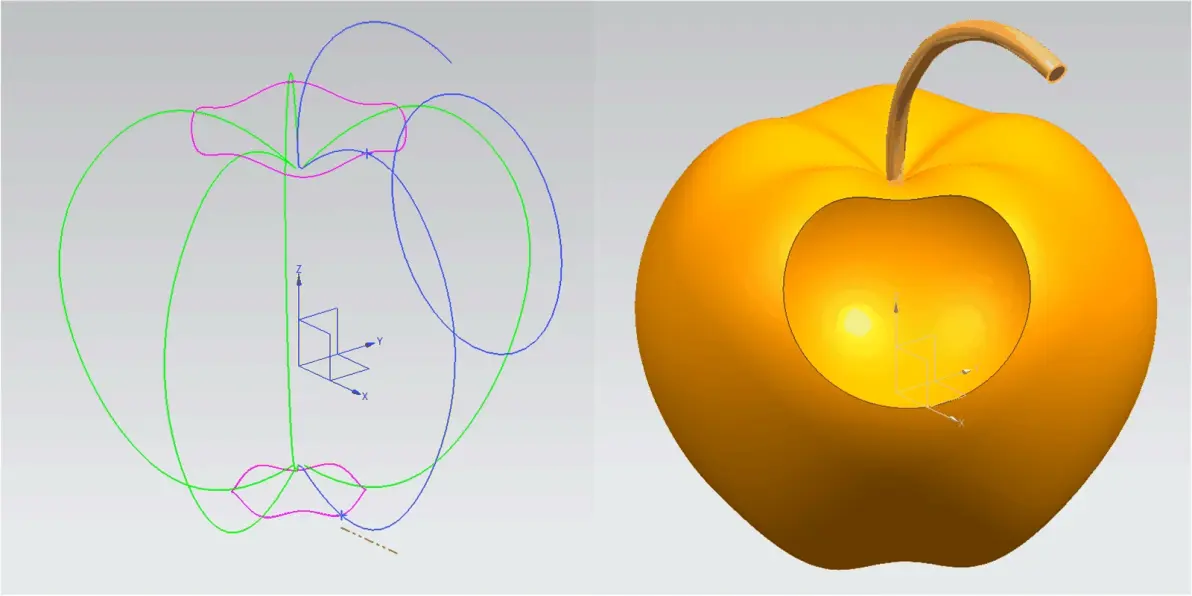

通过草图创建苹果外轮廓弧线、缺口轮廓以及苹果柄引导线。通过规律曲线创建苹果分瓣约束线。

通过曲线网格完成苹果外轮廓蒙皮，通过扫掠创建苹果柄，通过布尔相减球体创建苹果缺口。

二、苹果模型切分

2.1 切分苹果柄与苹果核

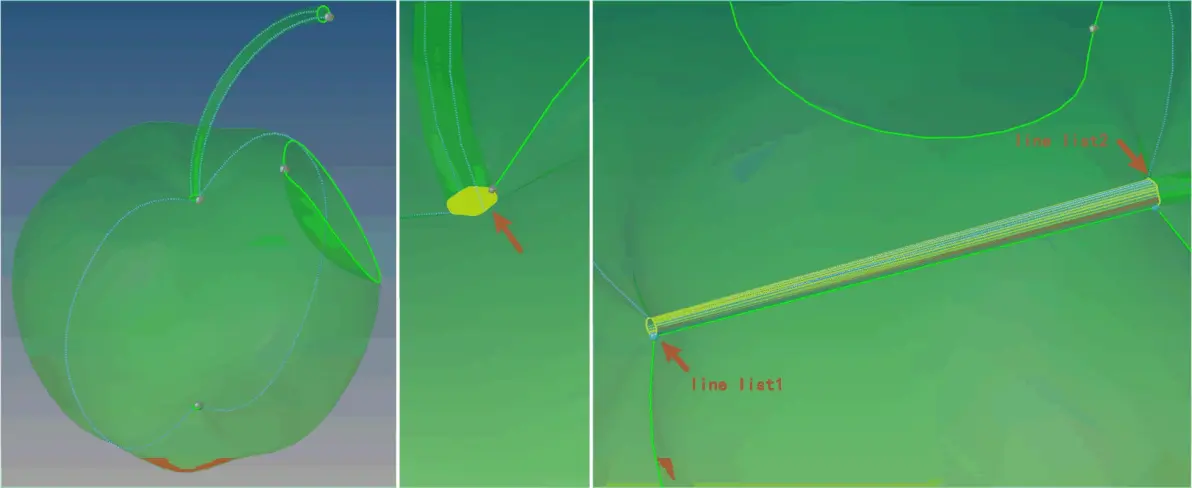

将导入模型中多余的边toggle掉，首先将上部分苹果柄切分出去，之后将苹果柄连接的苹果核中心区域切分出去。具体方法为使用Ruled方法，以苹果柄根部环边与苹果底座环边为约束边线扫掠出分割体表面。

2.2 切分苹果

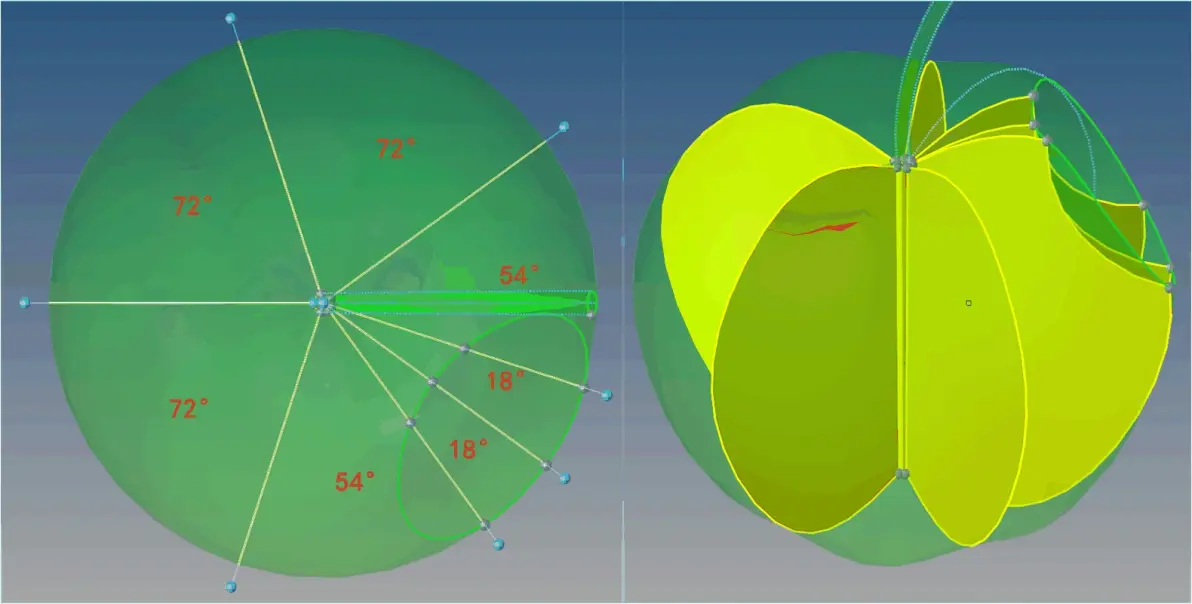

按指定角度将苹果切分为7瓣，角度如下图所示。使苹果可以扫掠网格划分。

2.3 切分苹果缺口部分

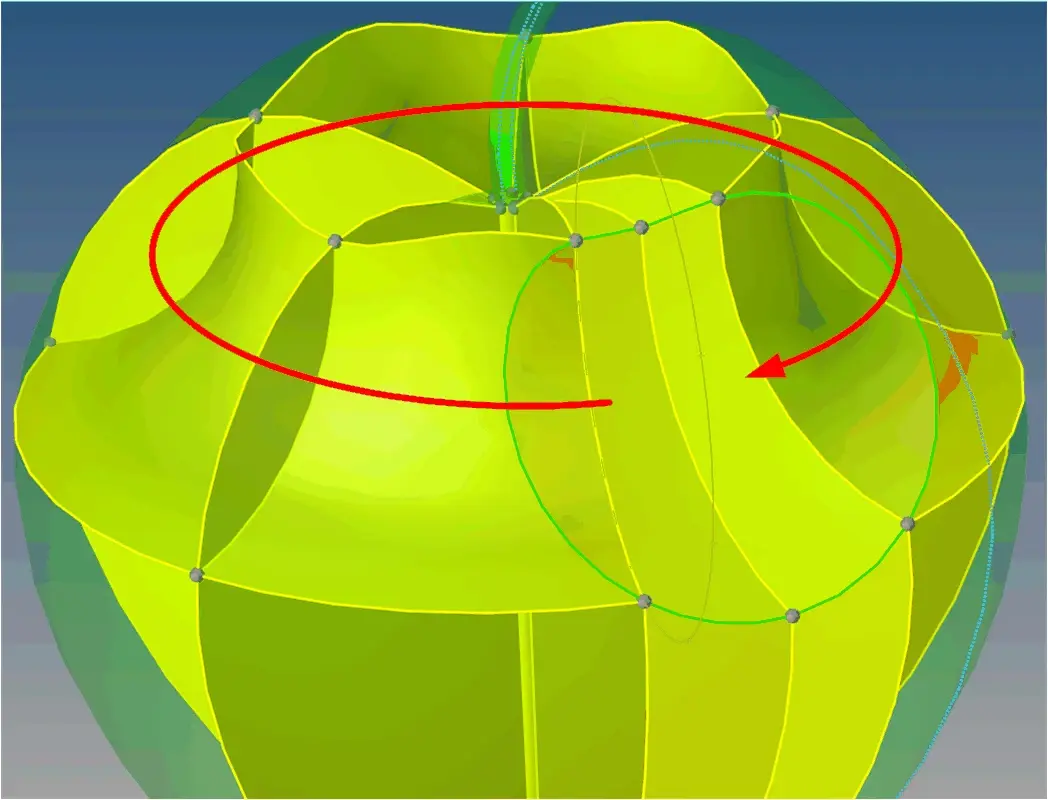

以缺口位置为首尾两端，通过圆环面将苹果上部分割出来。

三、苹果网格划分

3.1 苹果上半部分网格划分

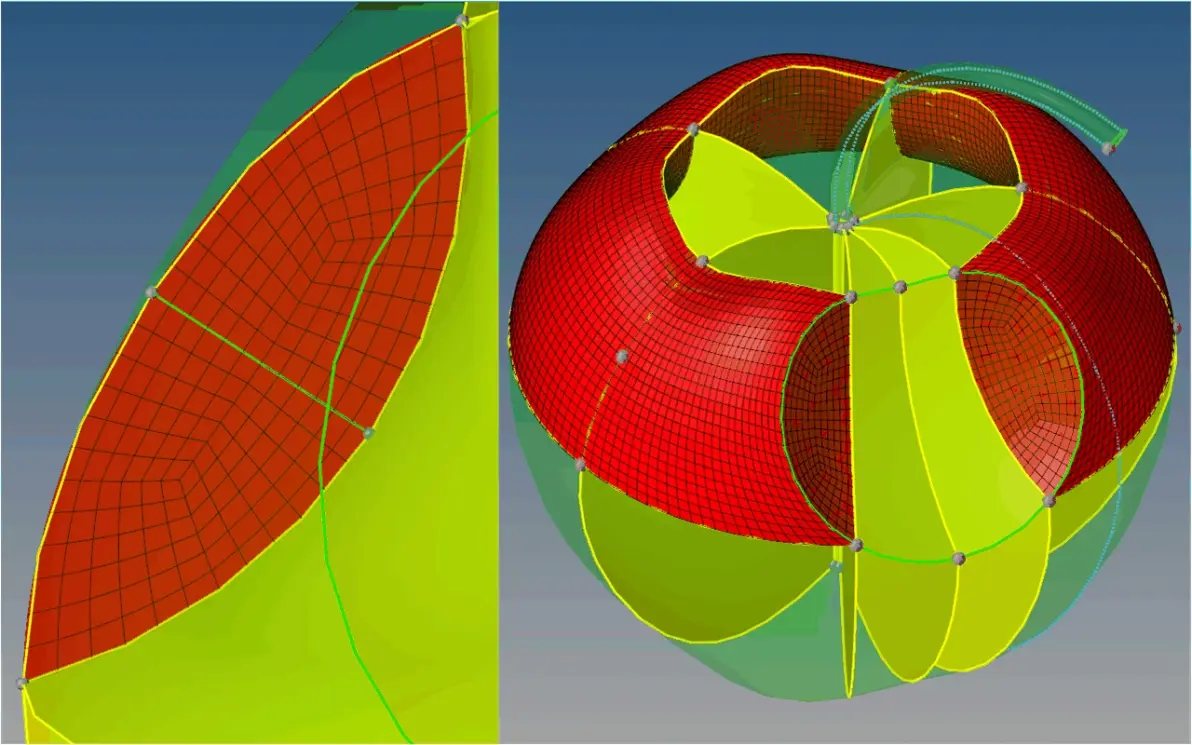

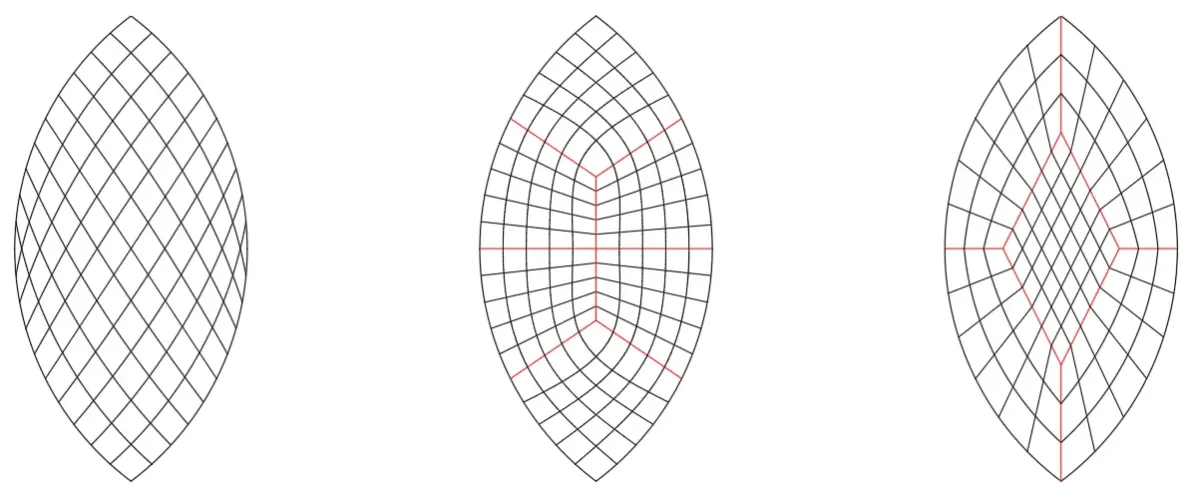

苹果上半部分缺口周围区域可以通过扫掠一周完成六面体网格划分。扫掠起始面为两头尖的橄榄型，有多种网格划分方法，本文选择下图中的第二种方法。

3.2 苹果下半部分网格划分

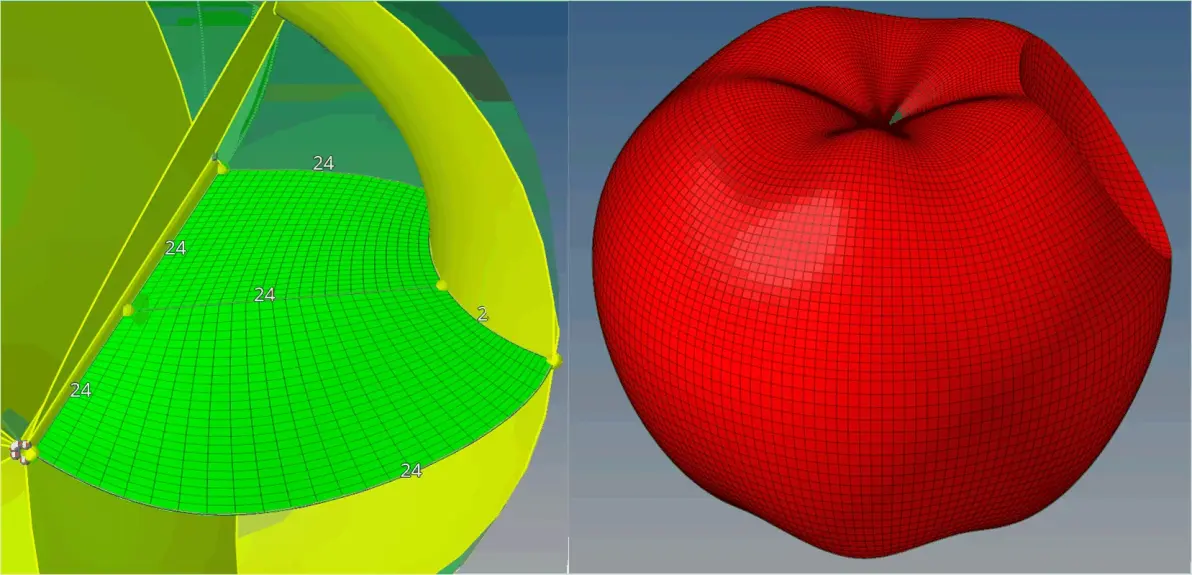

苹果下半部分核心区域可以通过扫掠一周完成六面体网格划分。扫掠起始面可划分为2块四边形平面。

3.3 苹果柄网格划分

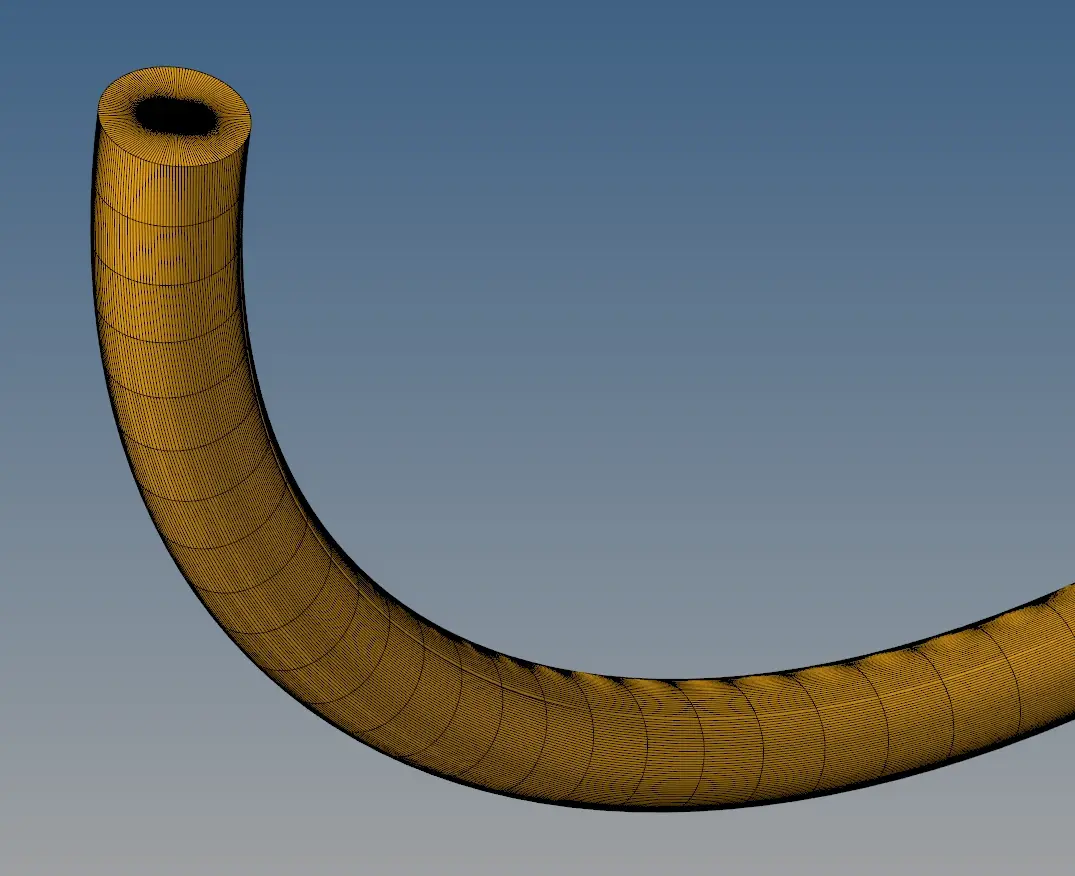

苹果柄分割为圆柱体形状，通过扫掠即可划分网格。

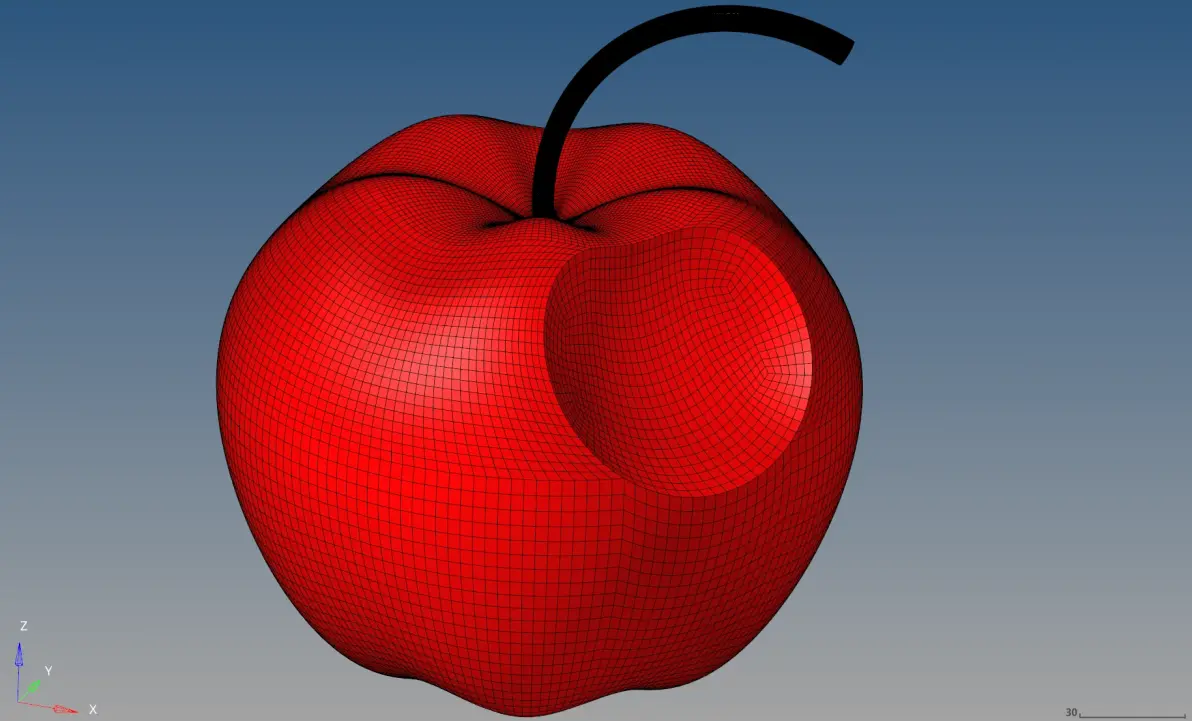

整体网格划分效果如下图：

注：

1. 模型切分方法来源于网络，仅供参考，侵删。
2. 本文仅提供该模型的一种划分思路，网格划分方法并不唯一。且苹果柄为了方便采用了三棱柱体单元，这种狭长的网格在实际计算过程中更加耗费计算资源，并不合理。
