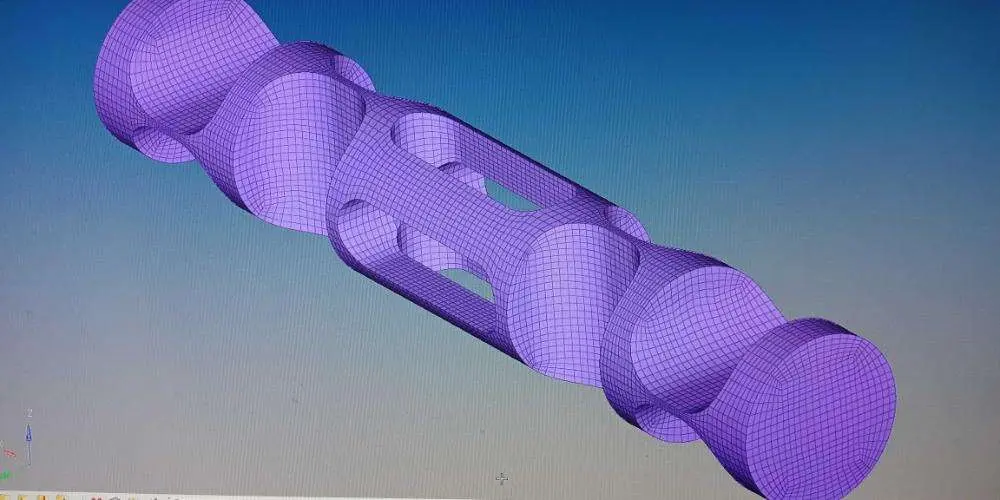

前几日在技术邻（网址https://www.jishulink.com/post/532316）看到如下几何图形的网格划分。原贴只有一张图，个人感觉这个几何体比较有意思，故在本文中尝试复原这个几何体的划分网格。

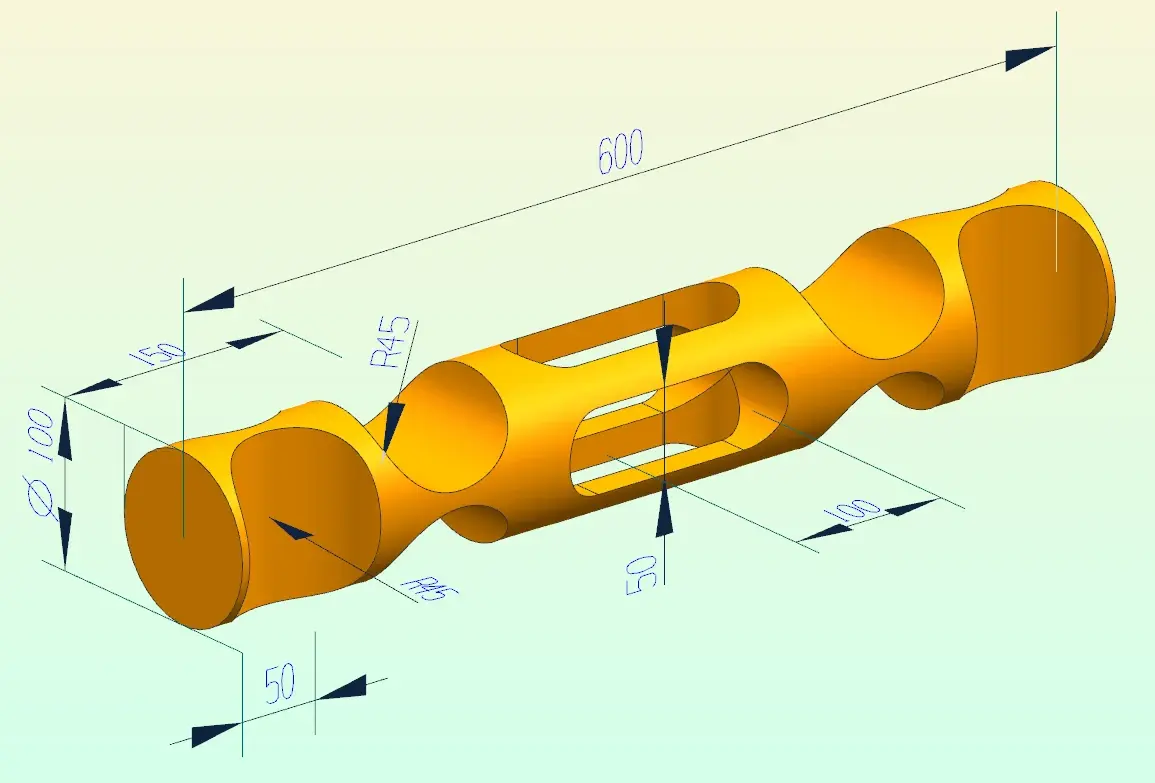

首先建立一个类似的几何体，基本尺寸如下：

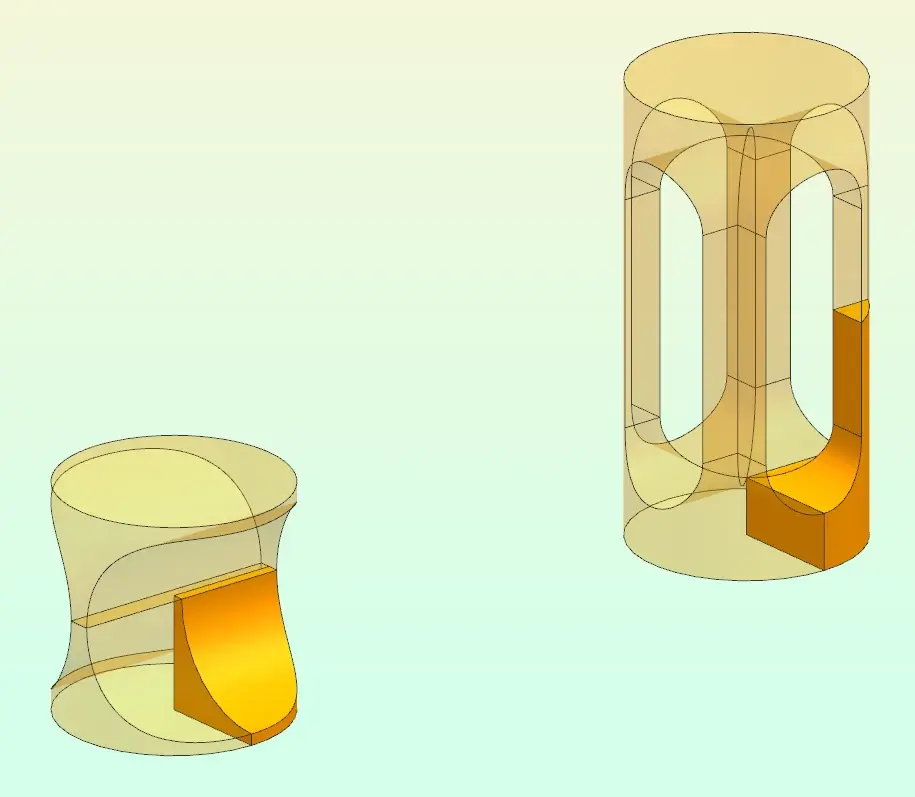

通过分析可发现，几何体两端带圆弧凹陷部分可以通过1/8最小单元镜像拓展得到完整图形，中部带十字长圆孔结构可由1/8基本几何体结构旋转构成。

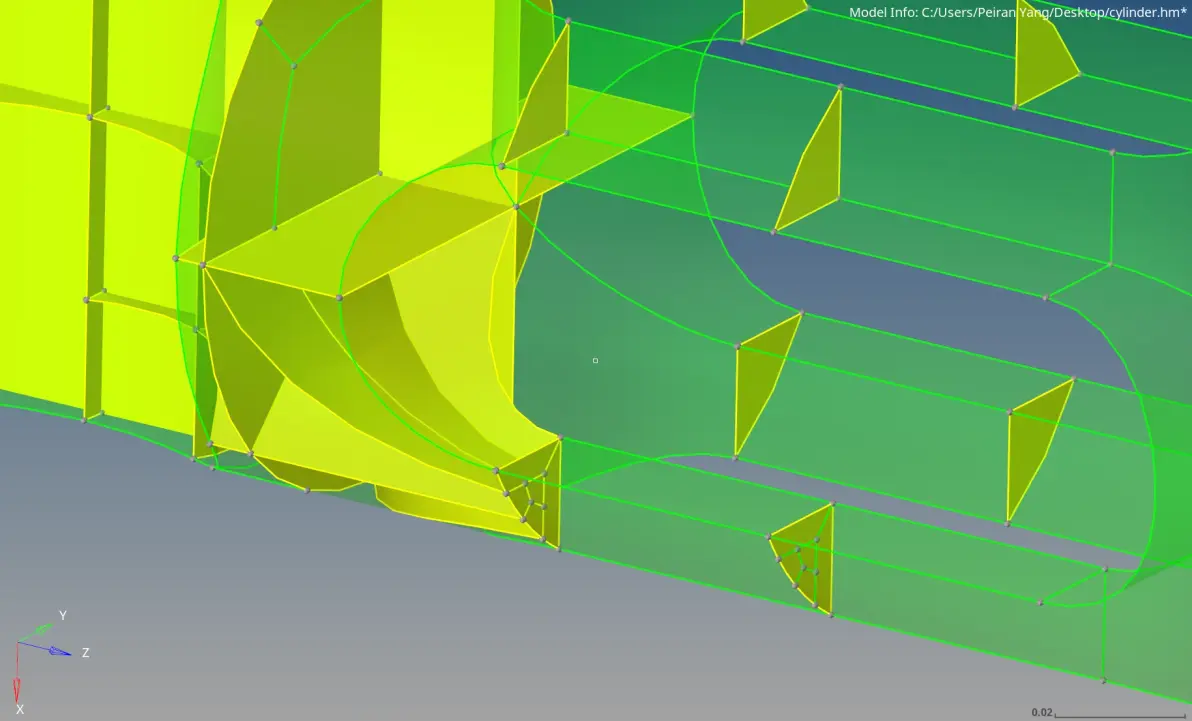

根据第一张图可知圆形底面分网是经典方案——将1/4扇形分为3个四边形再组合。根据原贴图中外表面的分网特征将已切分出的基本结构单元分割为多个六面体区域，方便后续构建六面体网格。

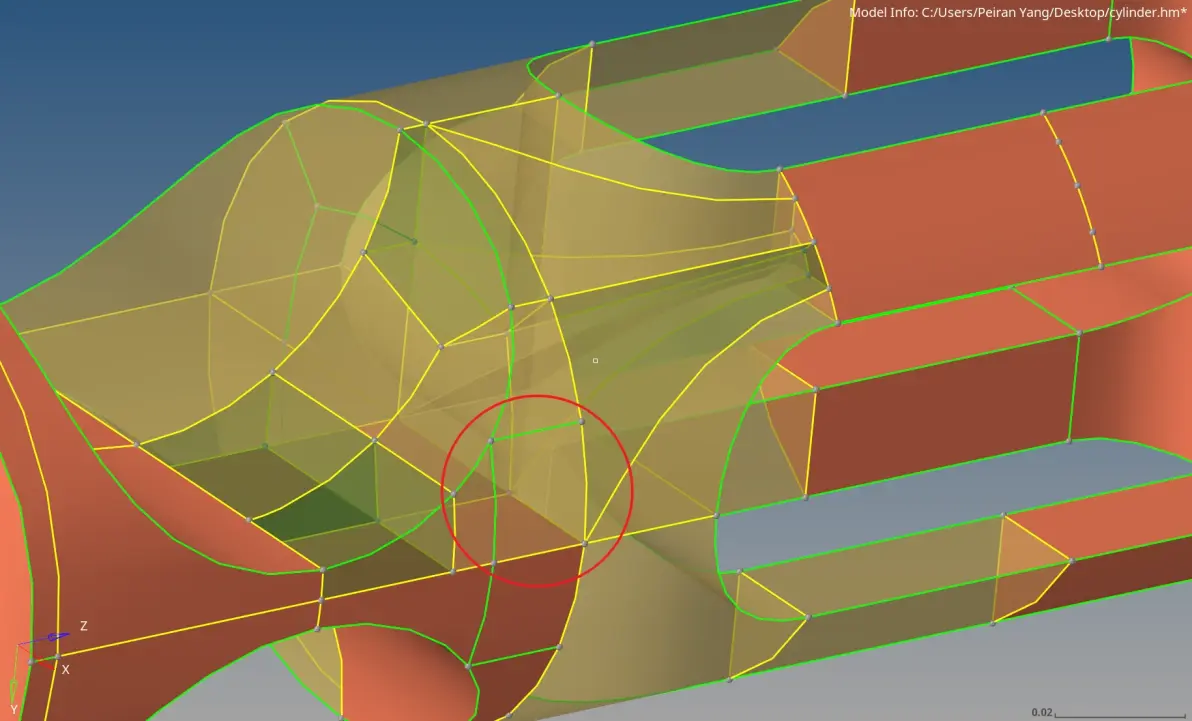

注：圆圈处对外表面分割，方便将该表面（五边形）划分四边形网格。

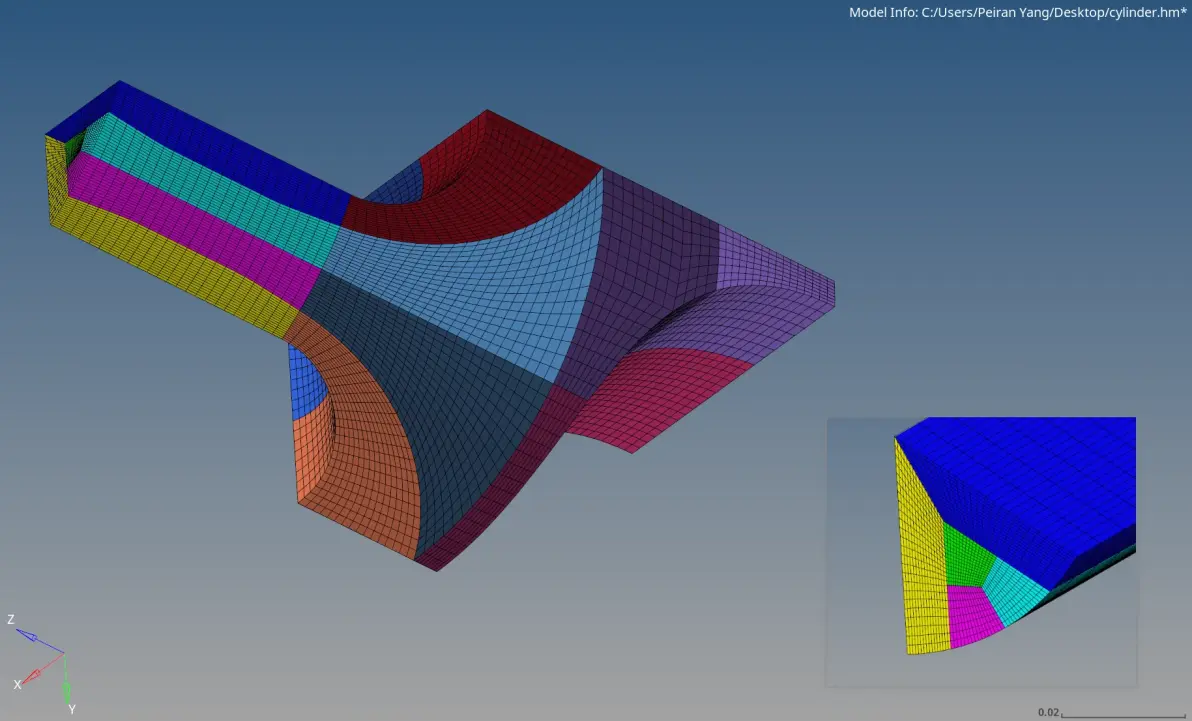

基本结构单元的划分结果：

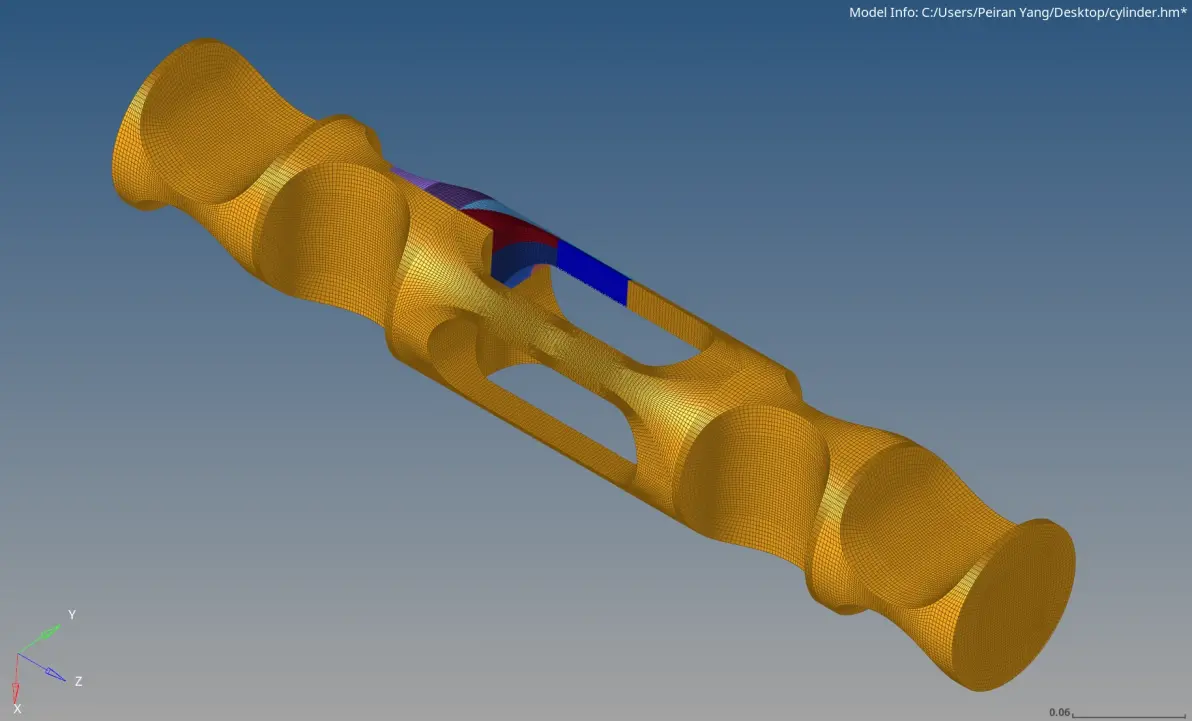

整体效果：
最终划分方式与参考贴子原文贴图略有不同，仅供参考。
