Hypermesh和Optistruct做线性和非线性弹簧建模

如果看不清可以放大网页或者将图片拖到新的链接窗口就可以看到原图了！！！

首先是线性弹簧的建模

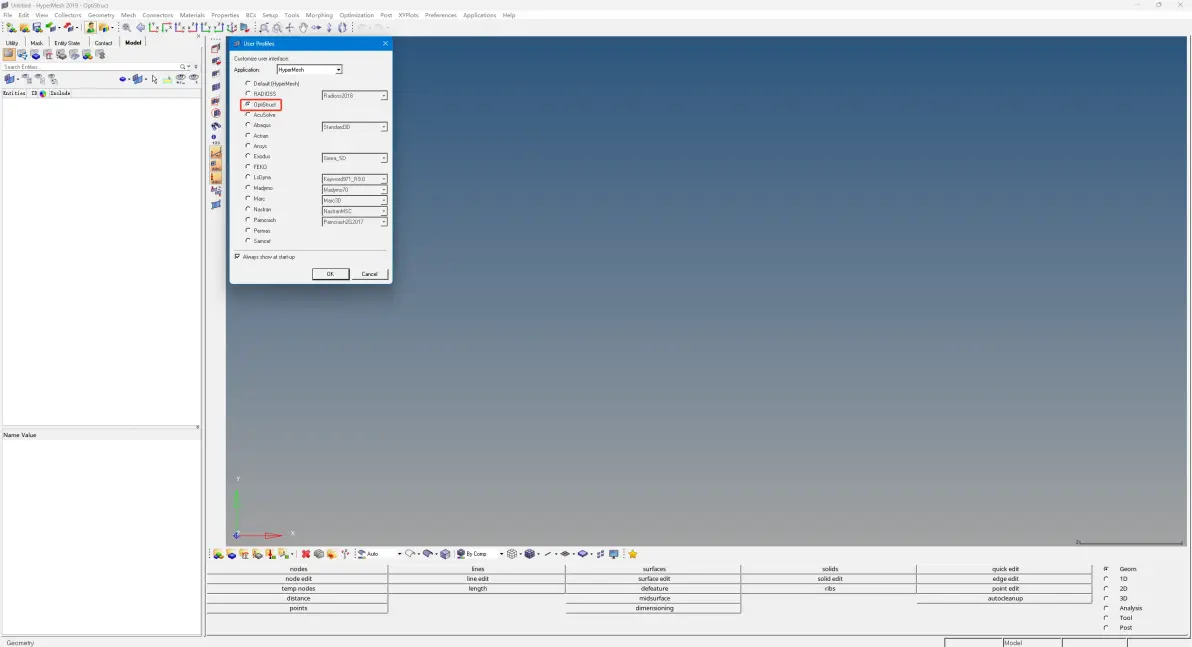

1. 进入Hypermesh界面，选中Optistruct求解器，作者采用的是Hypermesh2019

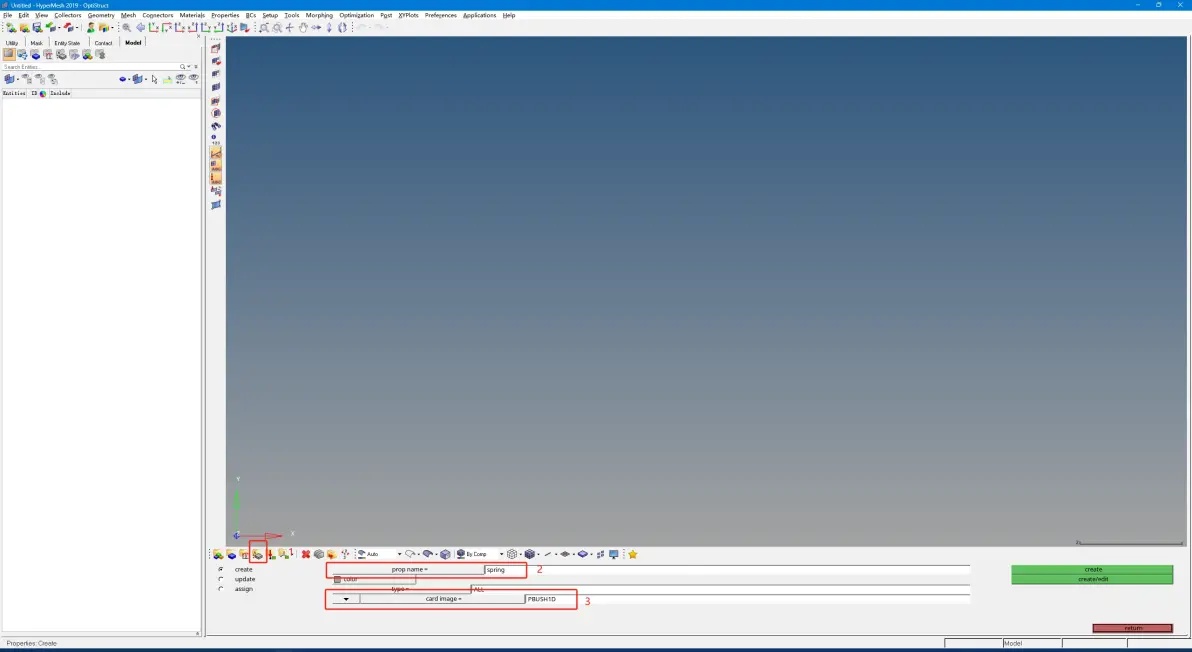

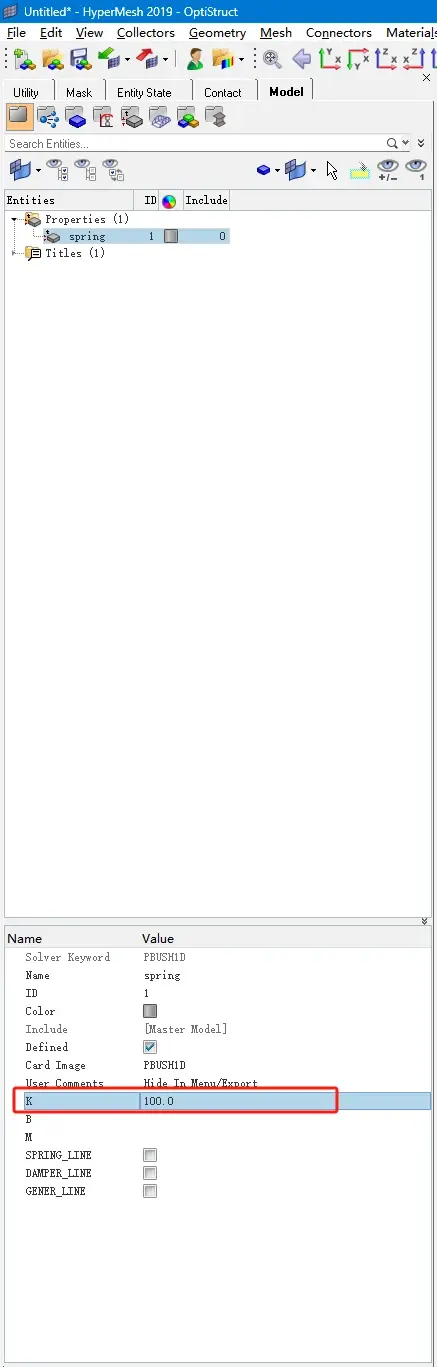

2.创建PBUSH1D的property，并输入线性弹簧刚度的大小k

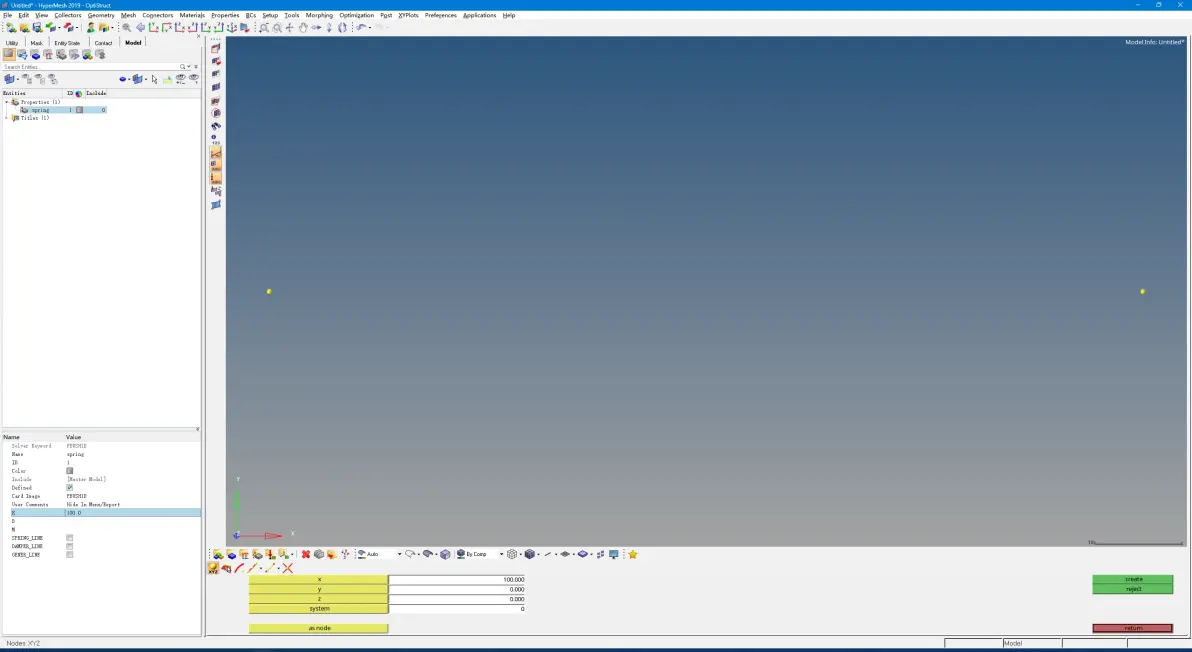

3.进入Geom->nodes输入坐标创建(0,0,0)和(100,0,0)两个节点

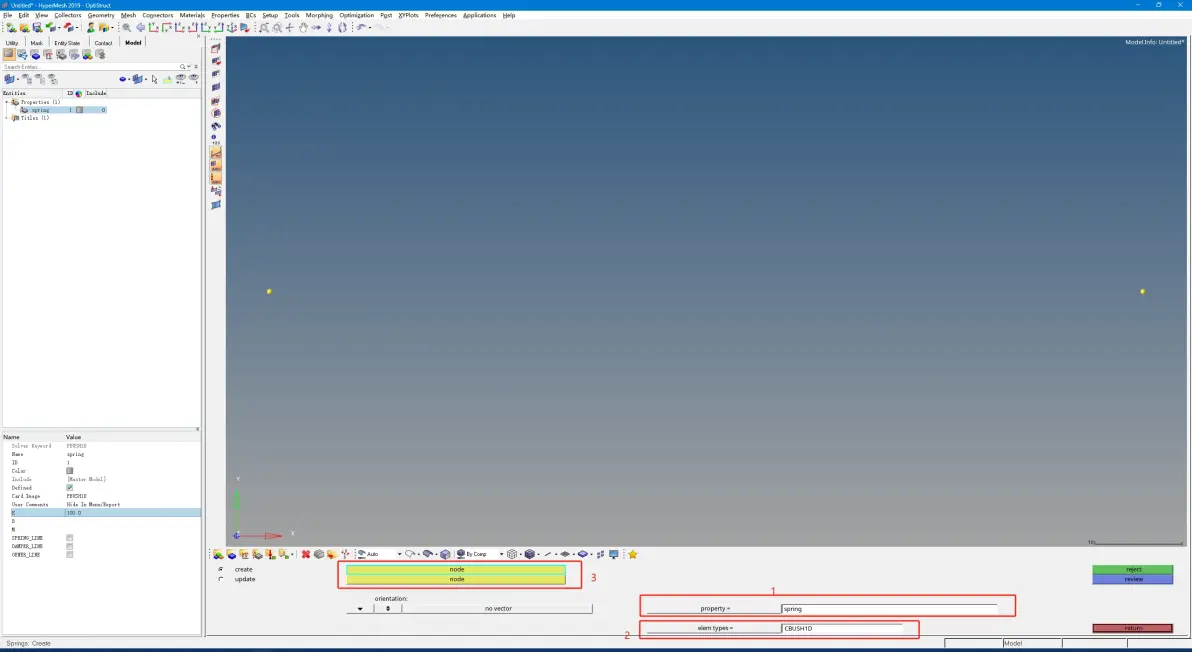

4.进入1D->Springs，选中弹簧单元类型和属性、节点，创建弹簧单元

5.进入Geom->Temp nodes->Clear all去掉所有我们创建的节点

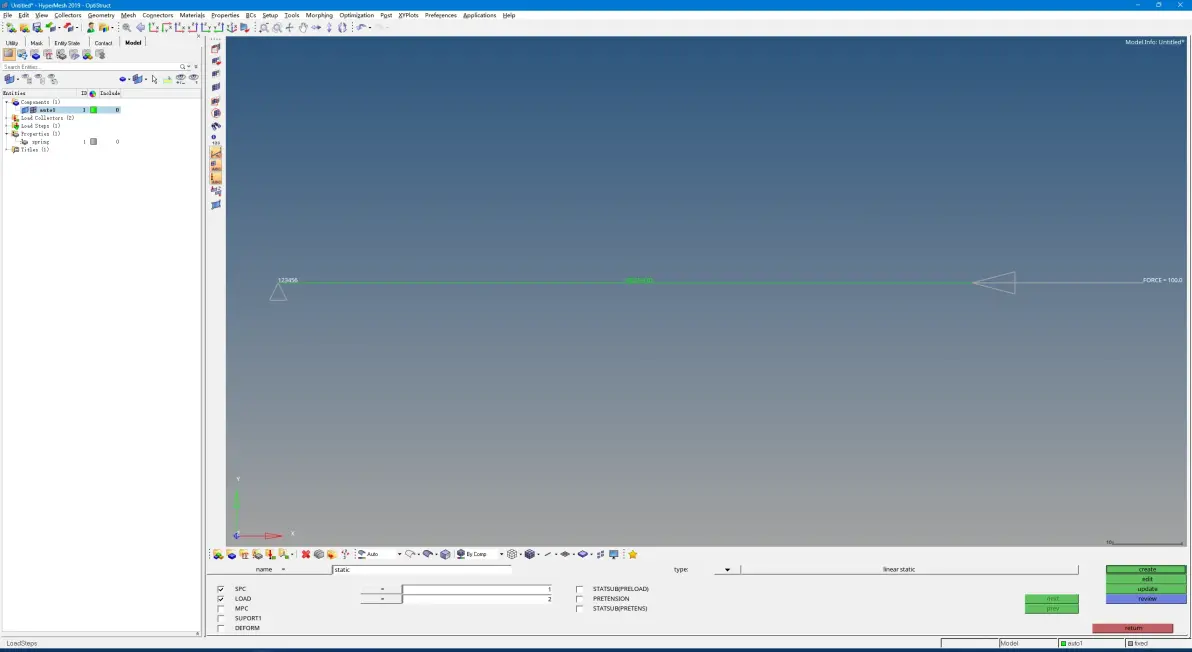

6.创建约束和力、线性载荷工况，边界条件如图

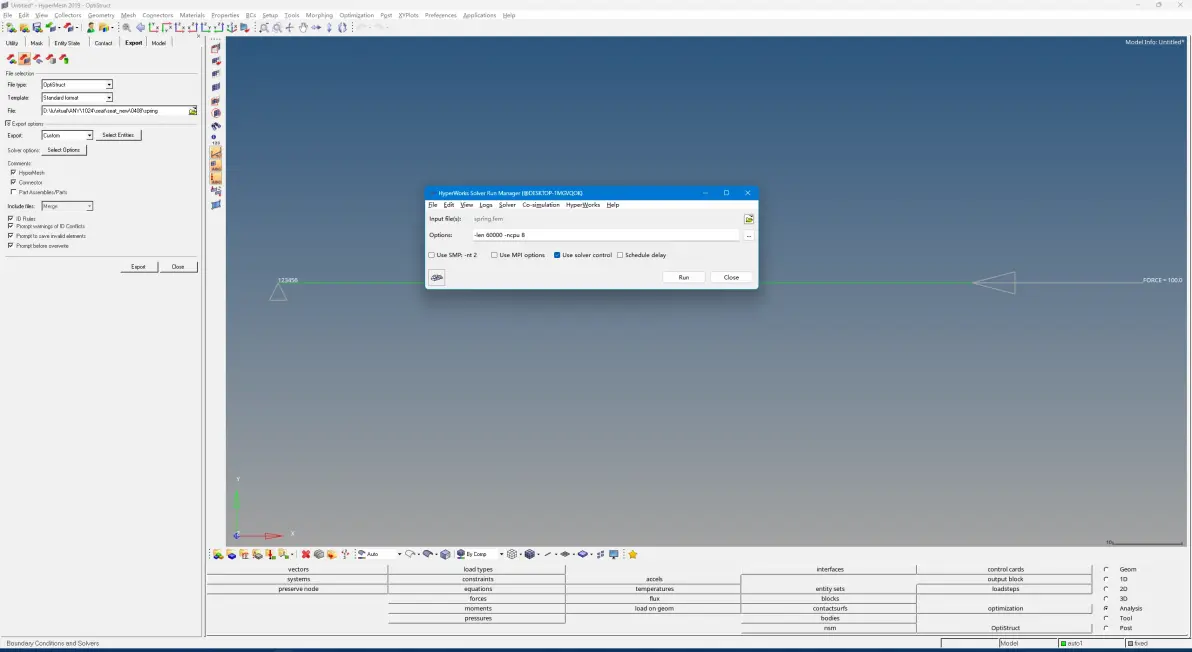

7.输出fem文件并计算

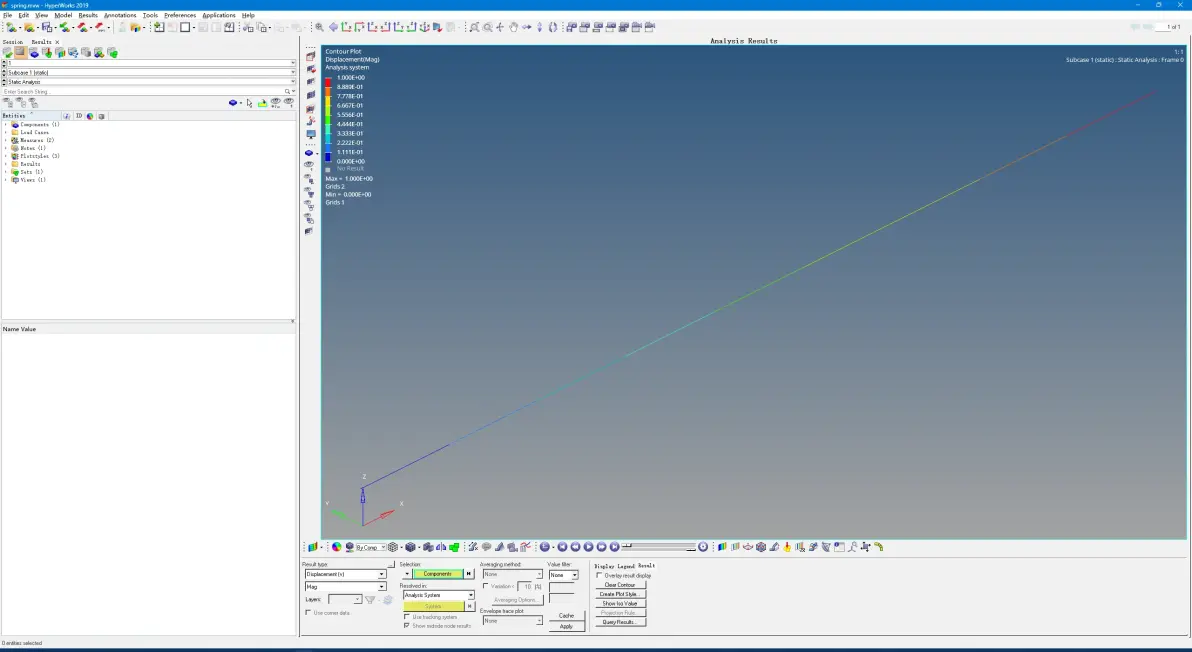

8.进入Hyperview查看结果，我们施加了100N的x方向力，弹簧刚度k=100，所以此时弹簧最大位移是1

以下是非线性弹簧的部分

非线性弹簧只需要在线性弹簧的基础上加一个TABLED1和nlparm卡片，前者用于体现非线性弹簧的力-位移曲线，后者用于告诉求解器用非线性计算

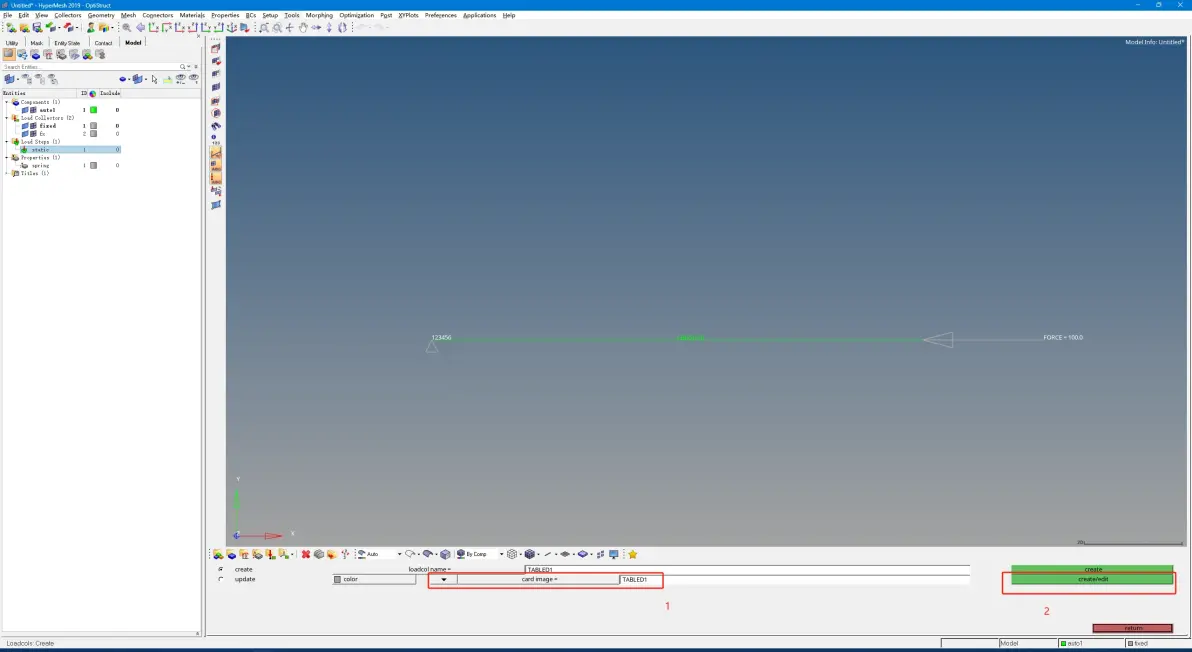

9.创建TABLED1载荷卡片，用于输入力-位移曲线

力-位移曲线x代表位移，y坐标代表产生相应位移需要的力

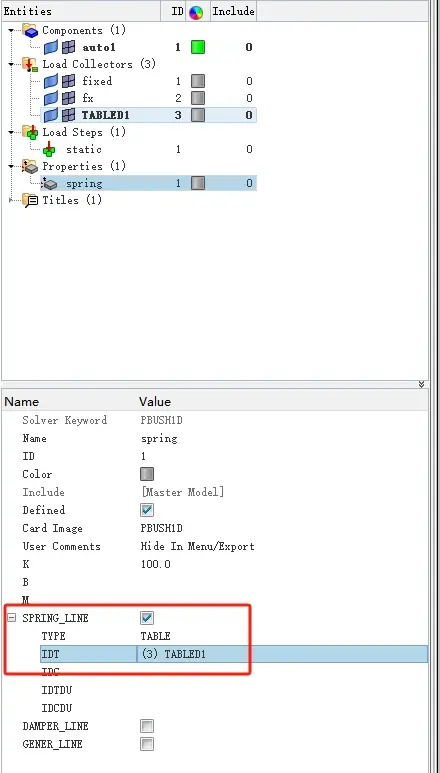

10.将TABLED1卡片赋予给线性弹簧的properties

11.创建nlparm卡片

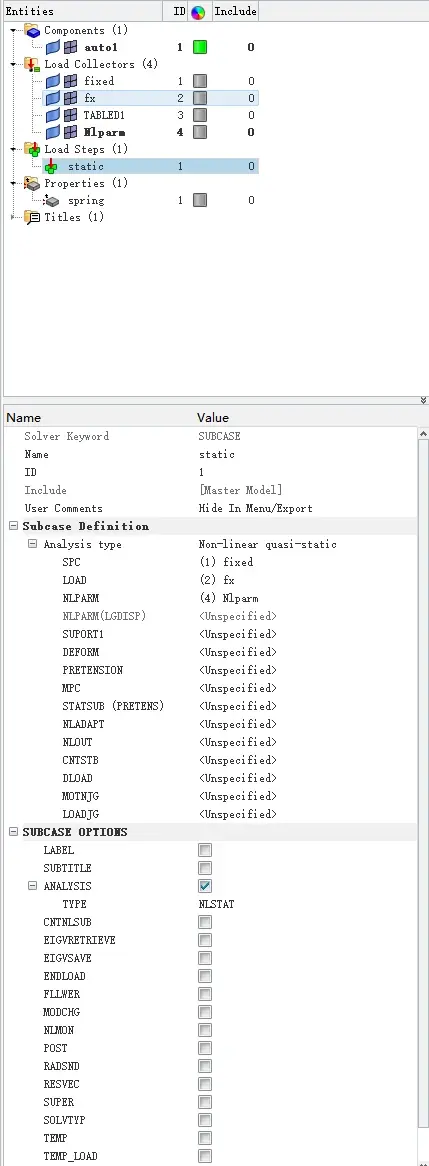

12.设置非线性工况

13.导出fem文件并提交计算，结果如下，由于我们设置了TABLED1中x(1)=-1,y(1)=-200,x(2)=0,y(2)=0，而载荷的大小是-100N，那么相应的位移为0.5，由此，非线性弹簧建立完毕
