hypermesh配optistruct做静力仿真全流程

1、集中载荷的添加

2、叠加载荷的设置方法（loadAdd）

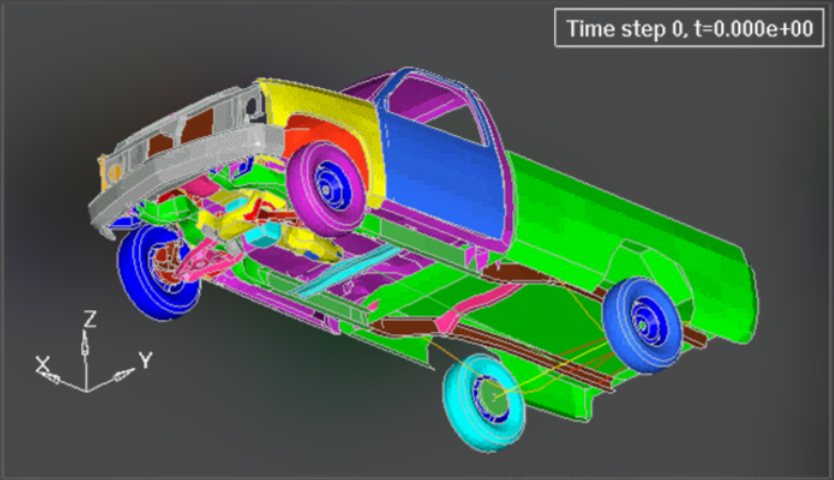

导入有限元模型后第一件事是把求解器模板切成 OptiStruct，User Profile 弹窗里选 OptiStruct 再点 OK，模板不切的话后面创建的材料卡片和属性卡片都对不上号。

材料在 Model Browser 里右键 Create→Material，Name 填 steel，Card Image 选 MAT1，E 填 210000，NU 填 0.3，静力分析不需要密度，RHO 留着不填就行。属性接着创建，PSHELL 对应壳单元，PSOLID 对应实体，Name 随便起个能认的，Card Image 选对，Material 那里点 Select Material 把刚才的 steel 挂上去，PSHELL 还要填 T 板厚，厚度值不填后面直接报 Error 1000。属性创建完回 Model Browser 选中对应的 Component，把 Property 指向刚建的那个，不挂上去的话单元是裸的，没有材料也没有厚度。

约束用 Analysis→constraints 面板，Model Browser 里先建一个 Load Collector，Card Image 选 None，约束都往这个 collector 里塞。选节点，勾自由度，固定约束勾 dof1 到 dof6，对称约束按实际情况勾，SPC 类型是默认的，不用改。载荷在 Analysis→forces 面板里加，同样先建一个 Load Collector，选节点，填大小和方向，集中力、压力、强制位移都走对应的面板。单位制要自己统一，OptiStruct 不检查单位，长度用 mm、力用 N、应力就是 MPa，E 填 210000 单位是 MPa，填 2.1e5 也对，别一边用 m 一边用 mm。

分析步在 Model Browser 里 Create→Load Step，Analysis type 选 Linear Static，SPC 栏选刚才建的约束 collector，Load 栏选载荷 collector，两个都挂上，分析步才算完整。提交计算走 Analysis→OptiStruct，input file 选保存路径，点 OptiStruct 按钮，底下消息窗口出现 ANALYSIS COMPLETED 就是算完了。结果按钮点开自动拉起 HyperView，h3d 文件读进去，位移云图和应力云图在 Results 面板里选，最大位移和最大应力的位置直接标出来。

Error 1000 在 .out 文件里出现的时候先别慌，这个报错基本就三件事：材料没挂到属性上，属性没挂到 Component 上，或者 PSHELL 的厚度填了零。打开 Model Checker 跑一遍，它把缺材料、缺属性、缺厚度的单元全列出来，比翻 .out 文件快。CTETRA 单元的第三列如果填的是零，说明实体单元没分到 PSOLID，回去补属性。

单位不统一最常见的是长度用 mm 但密度填了 kg/m³，静力分析里密度不影响结果所以看不出来，一旦做模态或者重力载荷就全错了。E 和 NU 的单位倒是没什么歧义，E 用 MPa，NU 无量纲，这两个数输入后先在脑子里过一遍钢的典型值，E 不是 210000 左右的话大概率是单位写错了。
