hypermesh与ansys联合仿真：模型装配全流程解析

阅读数 5
点赞 0
article_banner
接着上一篇《hypermesh-ANSYS联合仿真模型装配1》继续，这一篇介绍铰链接的模型装配。

hypermesh-ansys联合仿真模型装配2的图1

图1
在机械设备中经常有百叶的安装，比如门窗等，一般这些结构在6自由度的某一个方向上的刚度是非常小的甚至接近为0，但在其他5个自由度上刚度是非常大的，如图1是一对通过铰链销连接的门，其中一面固定，另一面可以绕蓝色的销旋转，建模时可以将销简化为截面是圆形的梁单元，然后分别与两侧门建立连接关系。

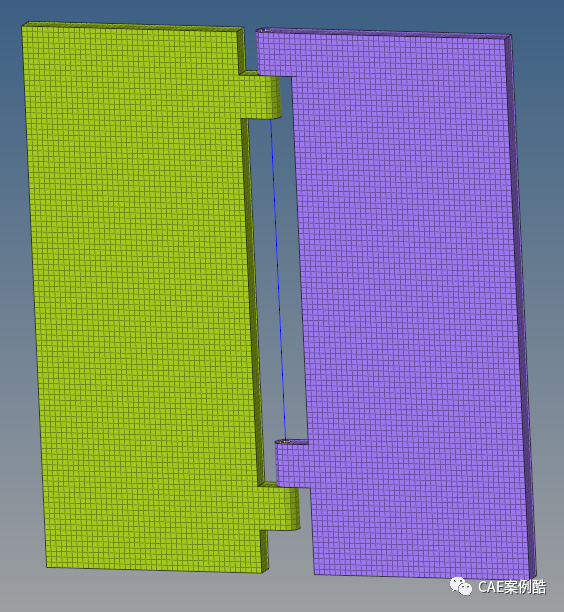

hypermesh-ansys联合仿真模型装配2的图2

图2

销与两侧门建立连接关系时，与紫色门建立6自由度耦合关系，紫色门为固定侧加固定约束，与绿色门建立连接关系时建立5自由度耦合关系，释放绕销轴的旋转自由度。连接效果图如图3所示。

hypermesh-ansys联合仿真模型装配2的图3

图3

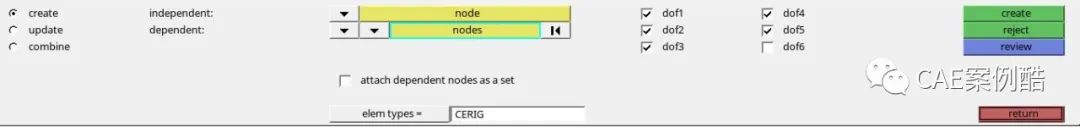

hypermesh-ansys联合仿真模型装配2的图4

图4释放旋转自由度

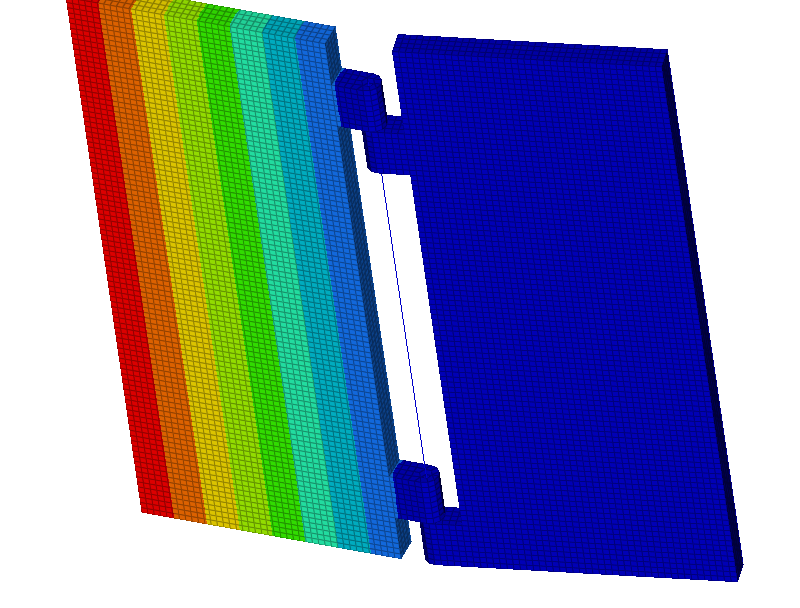

hypermesh-ansys联合仿真模型装配2的图5

图5第一阶模态振型

图5是建立装配模型后进行模态分析得到的第一阶模态振型，振型为活动门绕销旋转。
