ABAQUS/Hypermesh中面抽取详解

在工程实际进行产品分析时，对于板壳类结构一般会采用壳单元进行仿真分析以简化计算，因此在前处理过程中需要对相应的结构进行中面抽取，从而对相应模型进行网格划分以便后续分析。今天介绍下ABAQUS与Hypermesh在进行模型处理抽取中面的区别。

本次采用的案例模型如下所示：

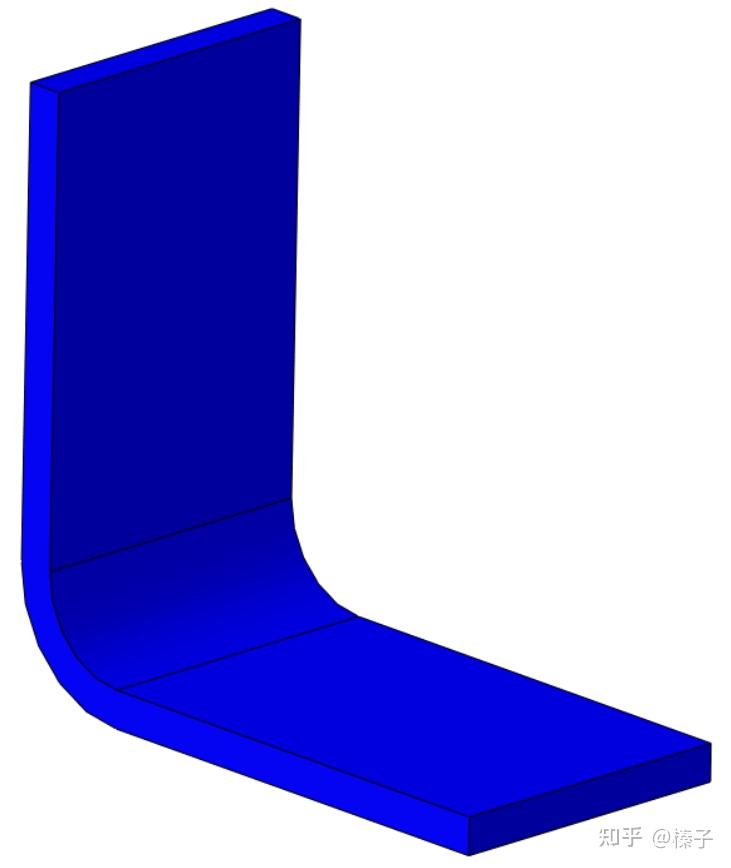

图1 案例模型

ABAQUS介绍

1、在ABAQUS中将建立好的几何模型导入部件模块，通过单击工具箱中Assign Midsurface Region，然后选中视图区几何模型后，完成区域指定。

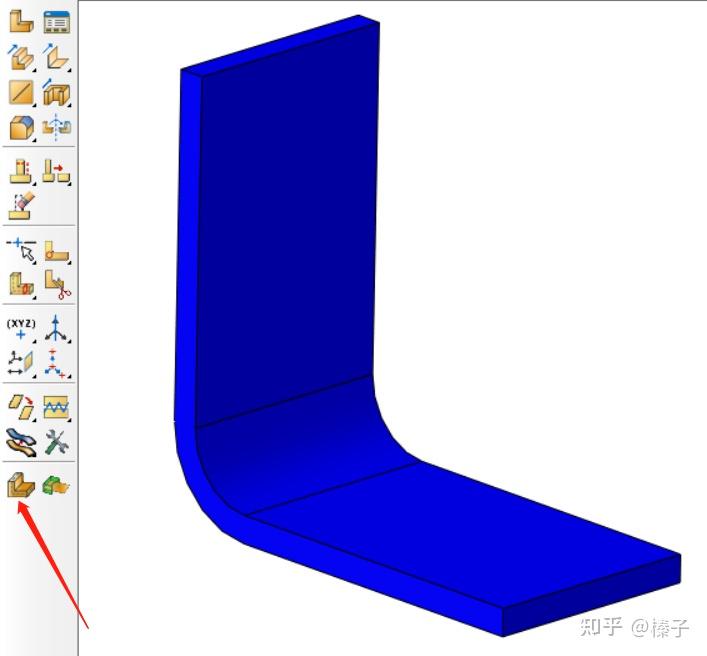

图2 Assign Midsurface Region

2、单击工具箱Geometry Edit命令，选择Face中的Offset进行表面偏置，首先选中需要偏置的表面，然后单击鼠标中建，弹出如图4所示对话框，一般针对简单模型直接选择AutoSelect即可完中面抽取，得到结果如图5所示。

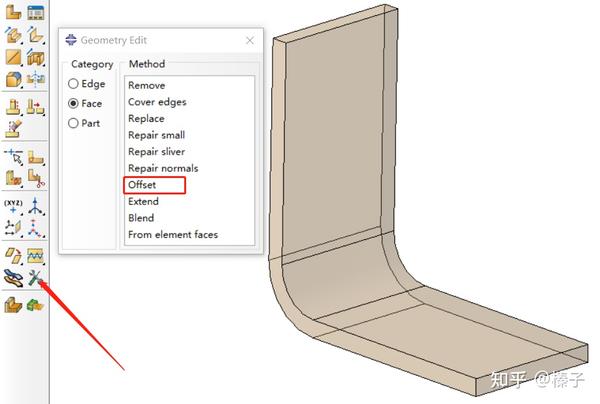

图3 Geometry Edit

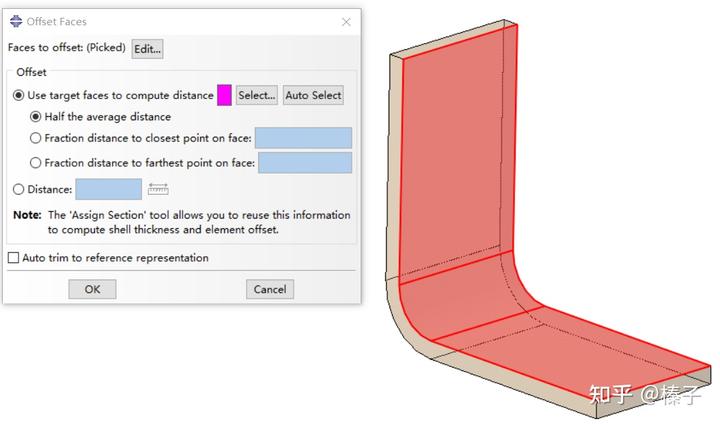

图4 Offset Faces

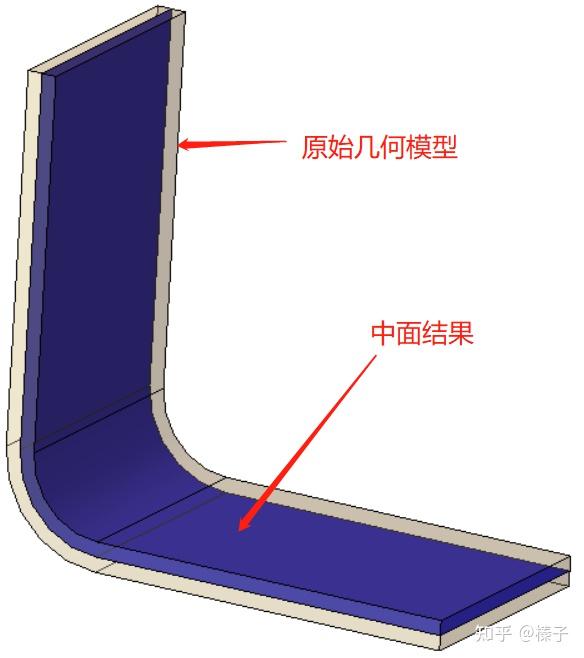

图5 中面抽取结果

Hypermesh介绍

Hypermesh中的操作相对而言比较简单，可以通过Geom->Midsurface命令，选中视图区几何模型，即可完成中面抽取，如图6和图7所示。

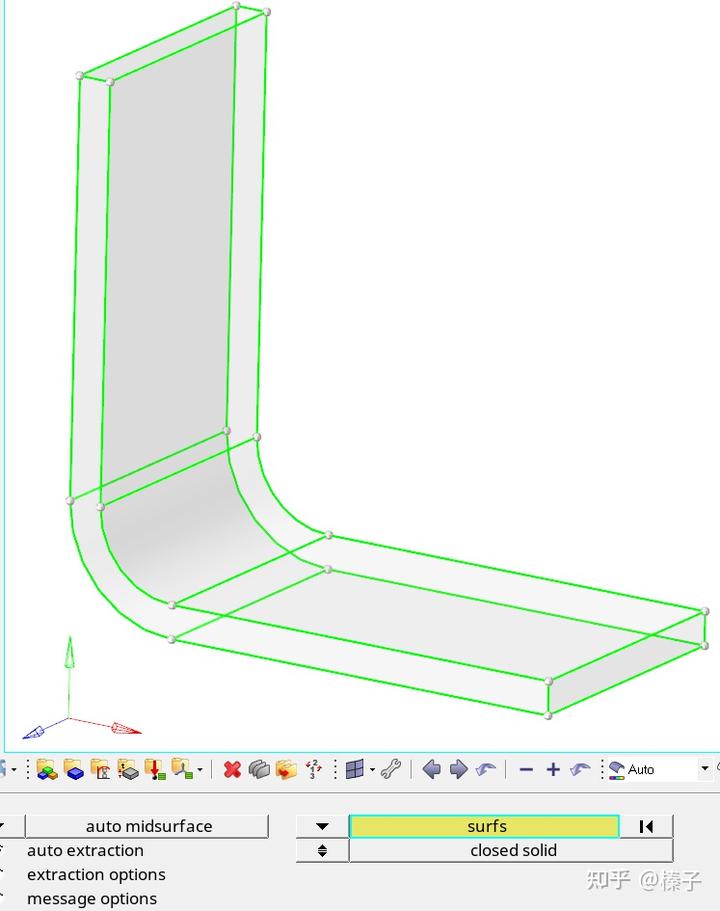

图6 Midsurface界面

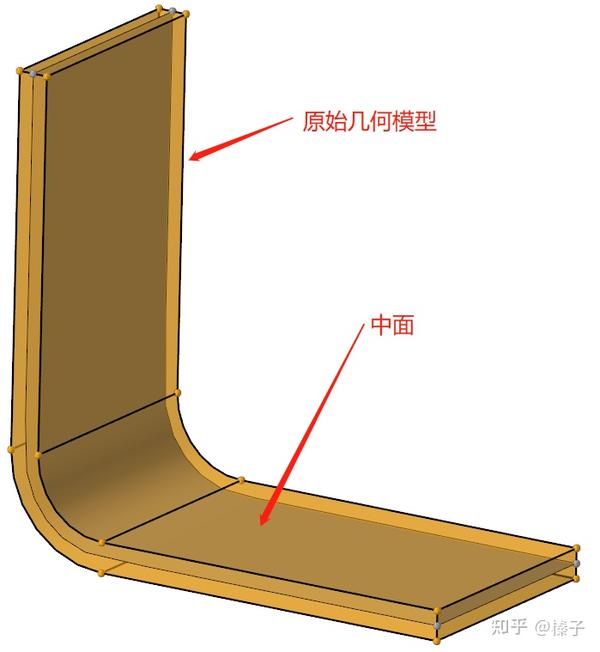

图7 中面结果

Hypermesh与ABAQUS对比

针对厚度相同的模型，ABAQUS与Hypermesh操作流程以及处理结果出入不大，但针对变截面模型（如图8所示模型），Hypermesh的处理结果相对而言更好些。

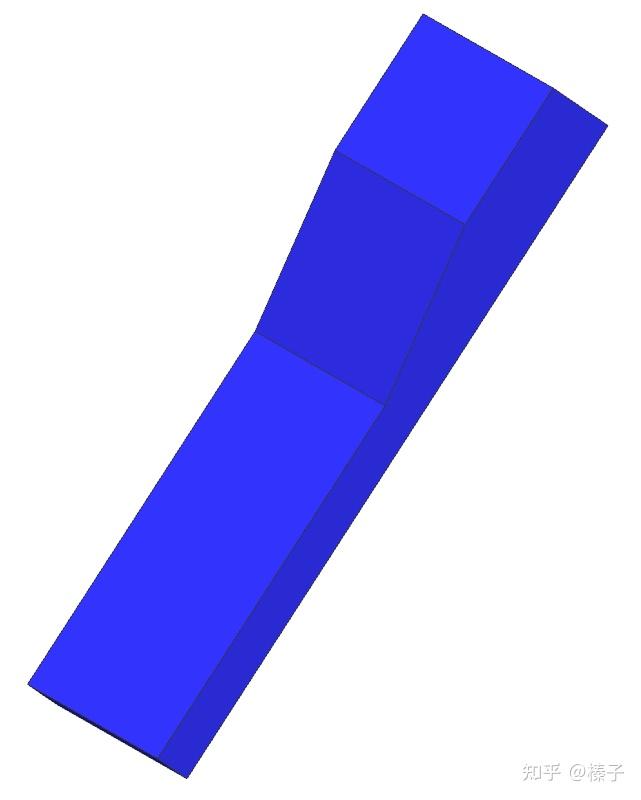

图8 变厚度模型

对于此类模型，不管是ABAQUS还是Hypermesh均需要先进行模型切分，将不同厚度区域切分，分别进行中面抽取。

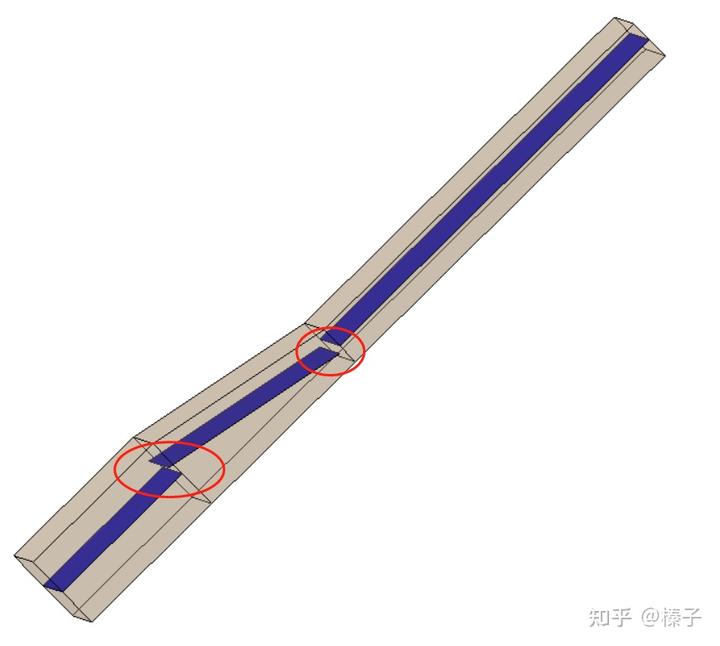

图9 ABAQUS抽取结果

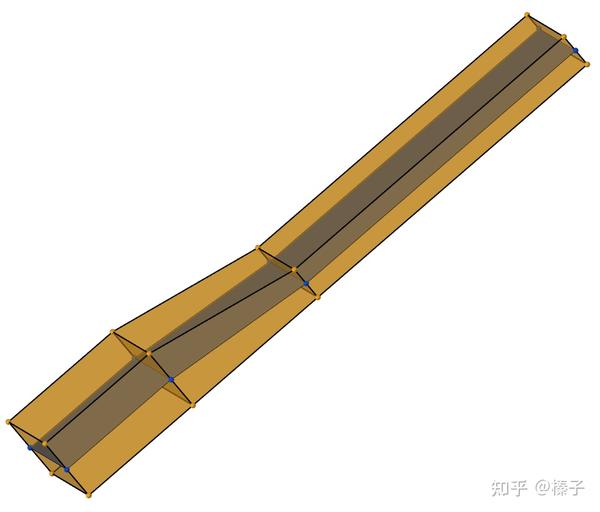

图10 Hypermesh抽取结果

可见，ABAQUS变厚度结构抽取中面后，相连位置产生了错位，而Hypermesh则连接更好。因此一般对于变厚度截面，在ABAQUS中往往需要继续进行模型编辑修改，纯靠软件自动处理是不足以满足后续需求的。
