Hypermesh与ABAQUS壳体结构仿真分析

今天给大家介绍Hypermesh与ABAQUS联合的壳体结构分析方法。


图1 模型了解

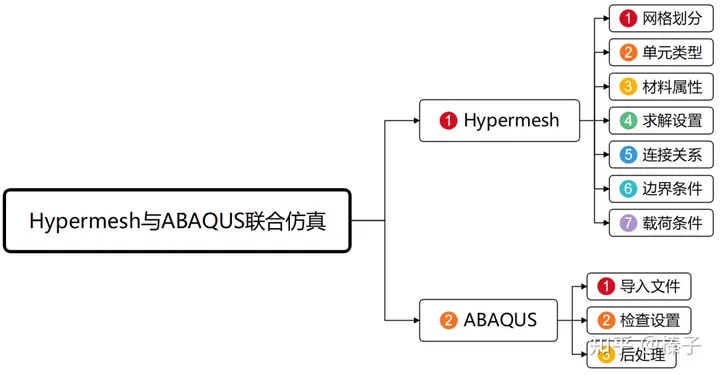

Hypermesh与ABAQUS联合仿真分析的流程如下所示:


图2 联合仿真分析流程


01

Hypermesh部分


1、网格划分

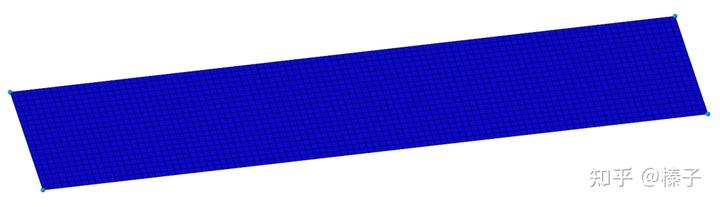

将几何模型导入Hypermesh中,首先通过midsurface进行中面抽取,然后通过Automesh完成中面网格划分,得到如图3所示的网格。



图3 网格模型

2、单元类型

单元类型保持默认,为S4R类型。

3、材料属性

3.1 创建材料

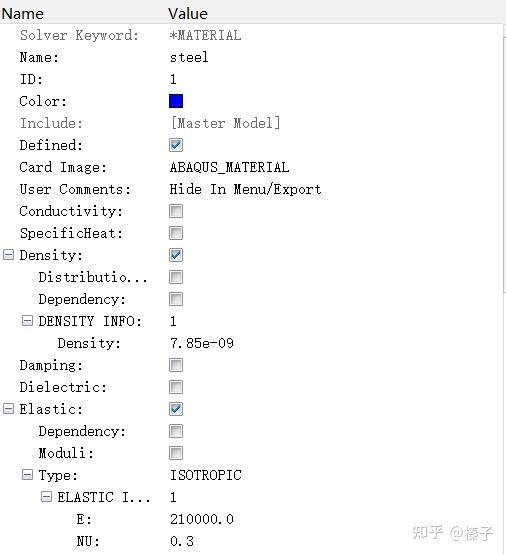

左侧导航窗口右击空白处并选择crate->material,材料按图4所示设定。



图4 创建材料

3.2 创建截面

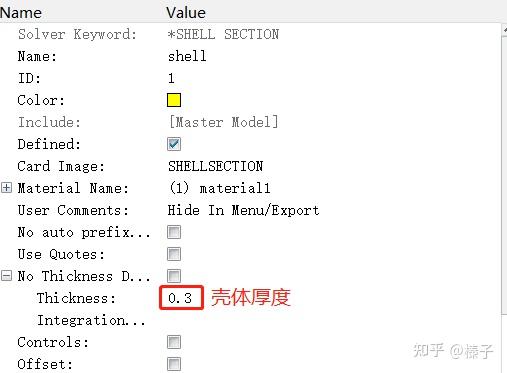

左侧导航窗口右击空白处并选择crate->property,按图5所示设定,设定壳体厚度为0.3。



图5 创建截面

3.3 属性指派

单击component下的相应网格组件,并指派对应的property。

4、 求解设置

4.1 创建分析步

左侧导航窗口右击空白处并选择crate->Load step,单击左下角AnalysisProcedure,设定为Static,其余参数保持默认。

4.2 创建输出

左侧导航窗口右击空白处并选择crate->Output Blocks,单击左下角Output,Required_parameters设定为field,并设定Variable为PRESELECT。

5、连接关系

跳过

6、边界条件

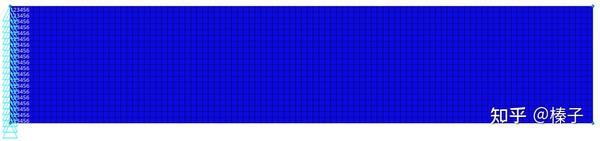

左侧导航窗口右击空白处并选择crate->Load Collector,将左下角Card Image设定为History,并在Analysis面板下选择constraints,针对左端面施加固定约束。



图6 约束施加

7、载荷条件

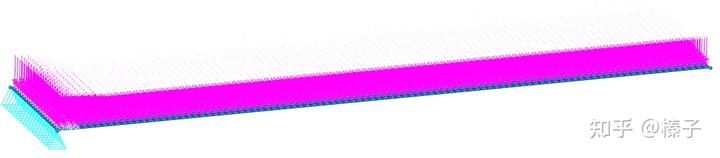

左侧导航窗口右击空白处并选择crate->Load Collector,将左下角Card Image设定为History,并在Analysis面板下选择pressure,针对上表面施加0.1MPa表面压力。



图7 载荷施加

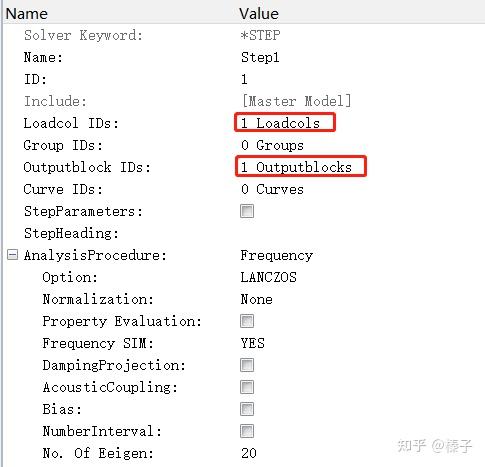

最后单击Load Steps下的Step1,将Output Blocks与Load Collectors与其对应,如图8所示。



图8 分析步设定修改

通过File->Export->Solver Deck进行模型导出。


02

ABAQUS部分


1、文件导入

进入ABAQUS中,通过File->import->Model进行inp文件导入。

2、检查设定

通过各个模块检查设定,无误,并创建作业提交求解。

3、后处理

得到的位移结果及应力结果如下。

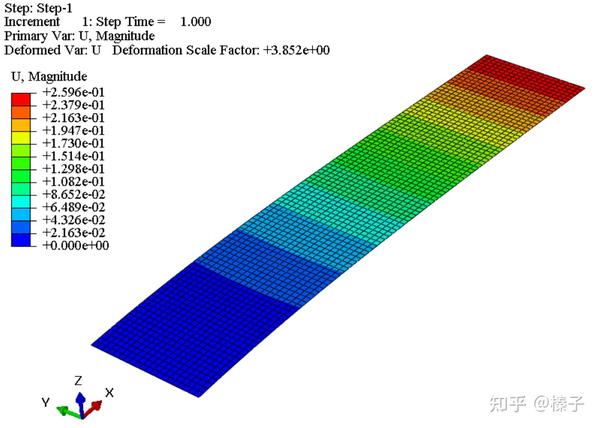

图9 位移云图

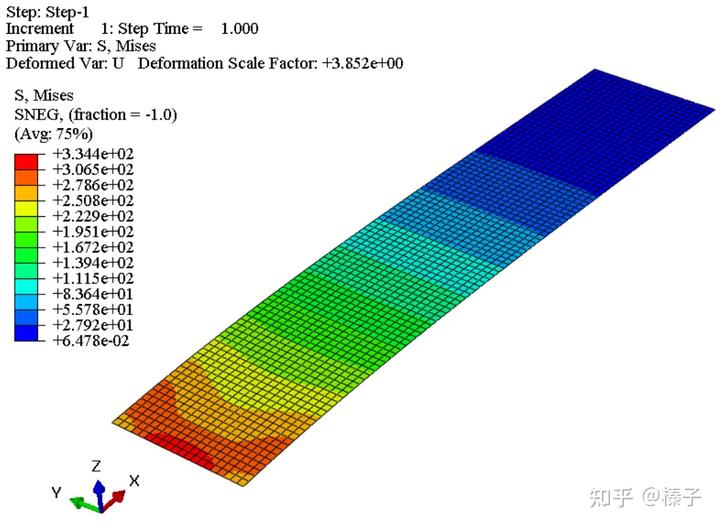

图10 应力云图
