分析目标：图示地震仪在自由落体后的受力情况。跌落高度两米，地面与物体接触动摩擦系数0.1，静摩擦0.2.学习内容包括以下几部分：
1. Hypermesh中划分网格
2. Hypermesh界面（Abaqus求解器）中设置材料和属性
3. Abaqus中建立接触、设置地面刚体
4. Abaqus中初始速度和加速度的设置

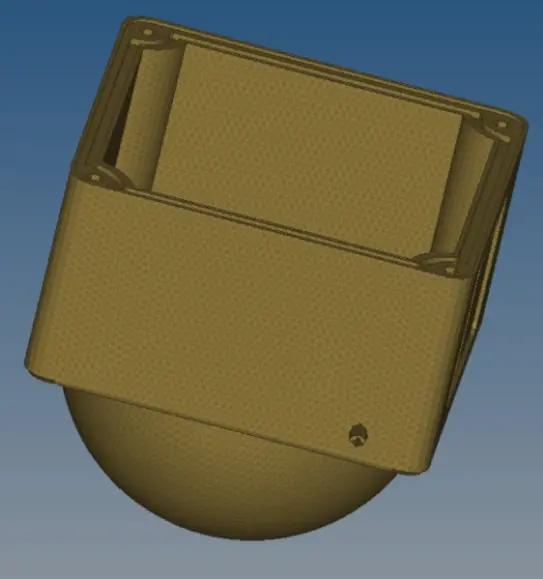

地震仪
1.网格划分。这里使用的是四面体网格，划分在hypermesh中完成，值得注意的是，在四面体网格划分的时候，先使用二D单元对表面进行三角形划分，检查不合适的网格，先进行调整修改，再进行四面体网格划分。使用的工具如图示为3D-Tetramesh和2D-replace。
替换节点工具
四面体划分工具
最终网格如图示：
最终划分网格
2.将结果文件导入abaqus,设置材料为如图示，切变模量的属性通过两个塑性应变下的应力值添加。使用的单元类型为
（材料属性）
3.创建一个显式动态分析部，设置分析时间为0.01秒，创建一个参考点，设置平面为刚体。设置接触属性，设置一个通用接触。
创建刚体
设置接触属性
设置一个通用接触对
4.在Load模块下，通过初始速度场的设置完成速度场的初步定义，重力场的定义以及地面的位移约束。
设置初始速度
设置重力
设置重力加速度
设置重力加速度
5.进入job模块，提交计算
