ABAQUS小球跌落分析三例（含思维导图、inp、CAE文件）

此分析前处理的难点就是对小球的网格划分

在第一次对网格划分时，既无法对小球的整体布种也无法对小球的边布种；对于不规则形状的模型我们首先应该对其进行切分。

本次分析创建了三个基准平面对模型进行切分。大家不妨尝试先切分一个平面然后对小球进行网格划分，发现网格划分的质量并达不到精度要求，因此我对其进行了三个基准平面的划分，但是大家发现网格质量仍然达不到精度要求，那么这个时候要对其进行网格控制，以结构化网格对其进行控制。最后对小球进行全局布种再进行网格划分即可得到精度相对比较高的网格。这里的基准平面是不能删除（删除或抑制都会凉凉）但是可以隐藏。

涉及到小球碰撞地面后的回弹方向，可以在其他方向进行约束，释放一个U2即Y方向的自由度。

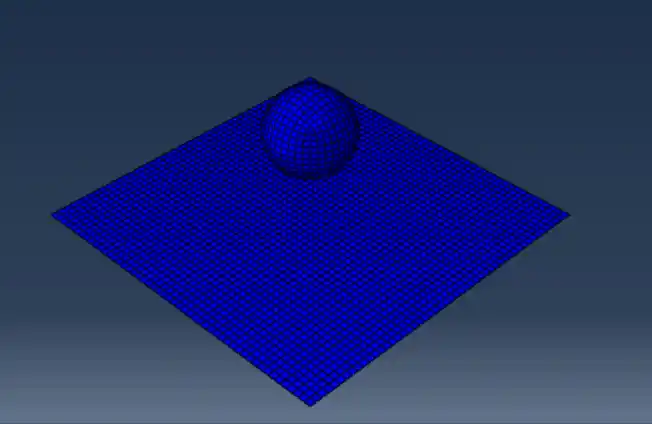

1.给予小球-55m/s的初始速度后

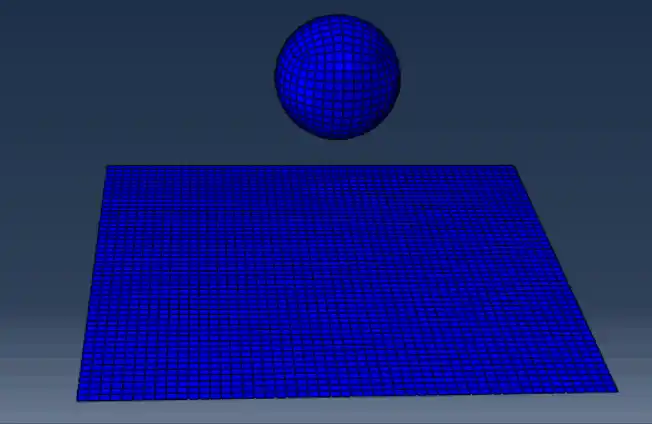

2.上一步的条件下只改变载荷边界条件即施加重力场

为什么会得到这种情况呢？上一个的分析步时间是0.002秒，根据h=1/2at²，小球下降的位移量是非常小的，这个时候我们只需要改变时间步长即可。但是这样求解时间会非常慢甚至无法收敛，为了简化求解，我们可以将重力加速度设为-980试一下，时间步长设为0.02试一下。求解结果如下：

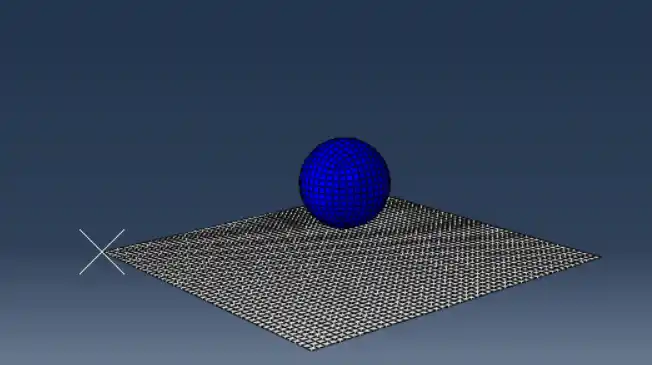

将地面设置为刚体后的应力云图：

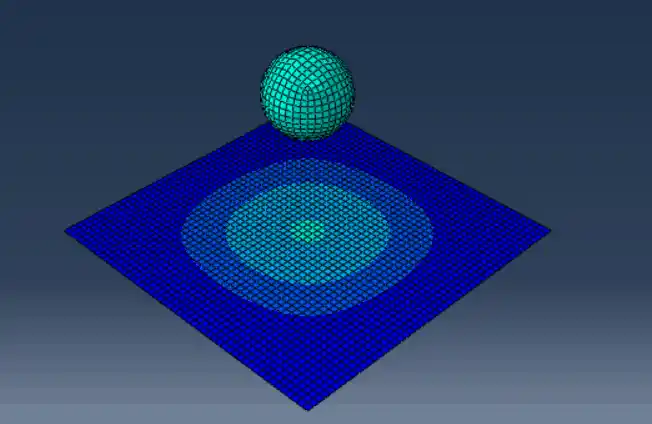

此时只给小球施加预定义场即初速度无重力场，将此时的结果与第一次柔性地面相比，第四个的小球回弹速度几乎与初始速度相同。
