ANSYS与Abaqus在球坐标系下结果读取的比较

1 概述

采用ANSYS和Abaqus软件计算的结果通常默认的结果是在总体笛卡尔坐标系下产生的结果，这对于应力或者应变等分量的分析有时候不方便，比如对于一个圆筒体，比较关心其径向应力和环向应力，而这个结果直接读取使不可能的，需要一定的转换。

这就是结果坐标系转换。

在软件里，应力分量表示为sx,xy,xz（ANSYS），s11,s22,s22（Abaqus），当其转换到柱坐标或者球坐标时，对应的应力分量就发生变化，sx和s11均表示径向应力。

2 ANSYS

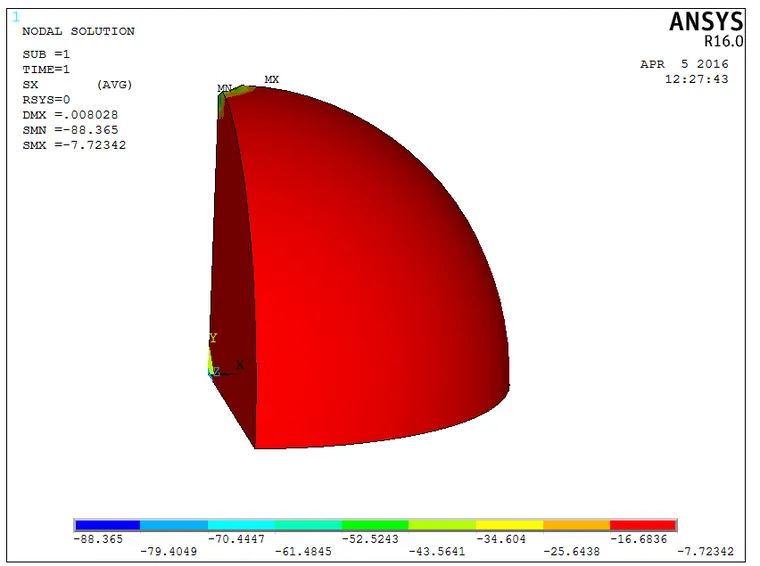

建立一个球体模型，如图1，加载求解，得到其总体坐标系下的sx应力分量。

图1

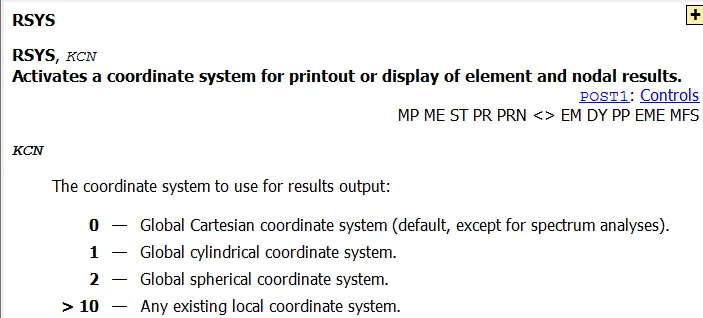

在后处理器中，将结果坐标系转换为球坐标系，采用的命令为：RSYS。查询ANSYS帮助文档，如图2：

图2 RSYS

0,1,2分别代表笛卡尔坐标系，柱坐标系，球坐标系。

输入命令：RSYS，2

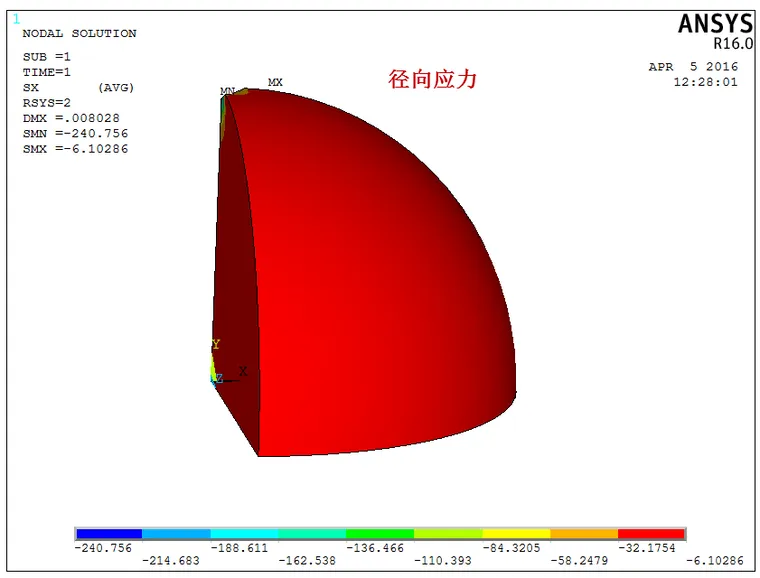

显式结果sx为图3，此时的sx应力分量为径向应力。

图3

3 Abaqus

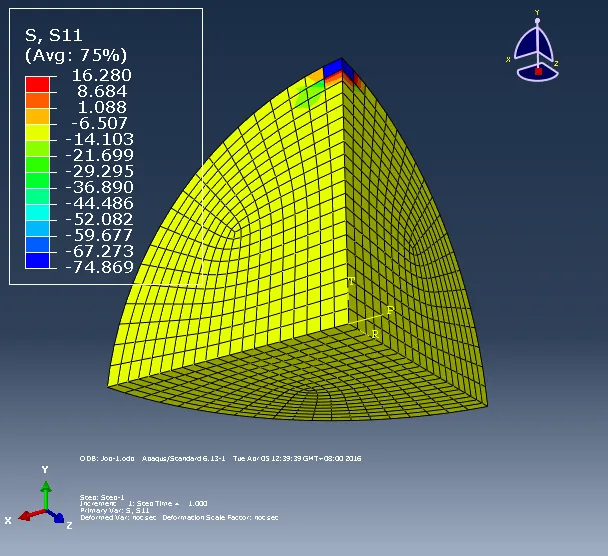

建立模型加载求解，得到s11应力分量如图4.

图4

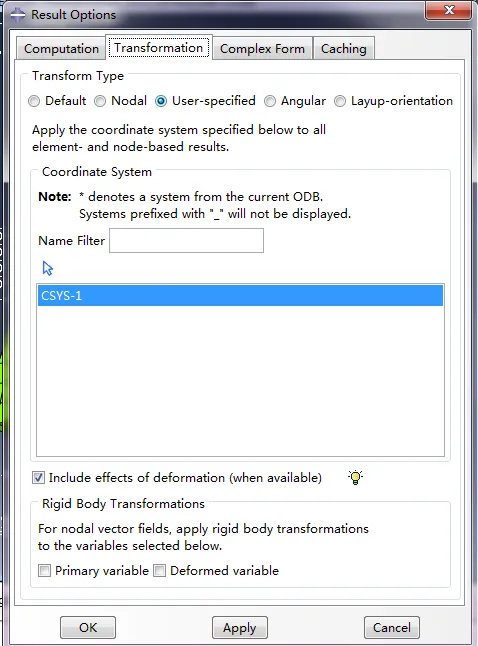

转换结果坐标系，Visualization模块下选择 Tools--Create Coordinate Aystem，按指定方法建立局部坐标系，然后选择Result-Option，选择Transformation标签，User-specified，就可以看到新建立的坐标系，选择新建的坐标系即可完成坐标转换。

如图5，图6

图5

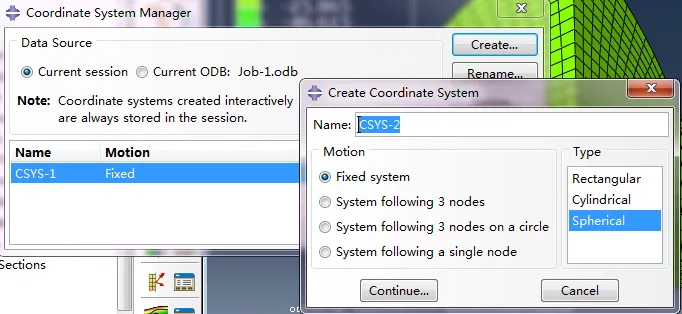

建立球坐标系的时候根据Abaqus窗口下方的提示进行操作。

图6

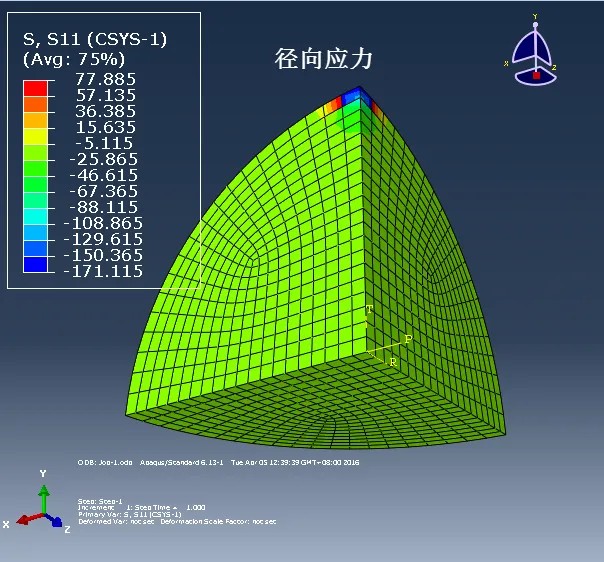

最终转换为径向应力的显式结果，如图7

图7
