虎钳模型在Solidworks Simulation与Abaqus中的计算结果对比研究

比较了一下如下的虎钳模型,Solidworks simulation和Abaqus模型采用:

1.相同的材料参数,210Gpa,0.28泊松比

2.相同的载荷,Solidworks simulation在面上施加225N力,Abaqus转换成对应压力施加

3.相同的边界约束

4.相同的接触设置,无摩擦,Solidworks simulation采用无穿透全局接触(其实也是通用接触),Abaqus采用通用接触(general contact)



5.相近的网格,Solidworks simulation使用高品质二阶四面体网格,Abaqus使用C3D10M单元

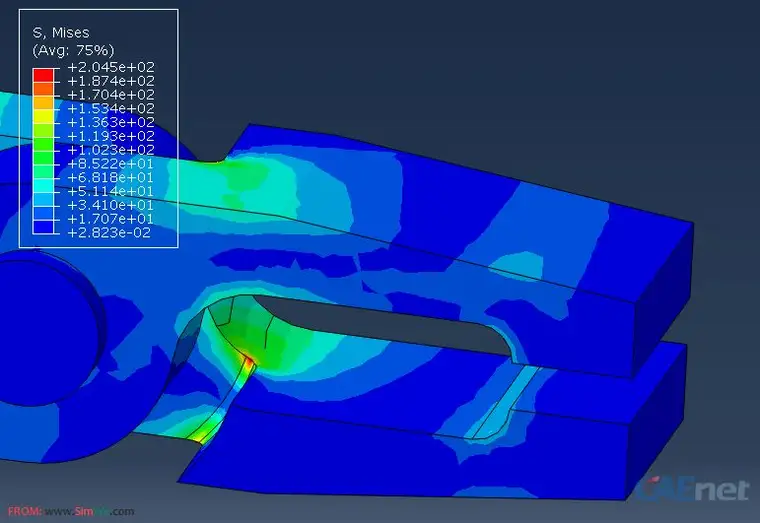

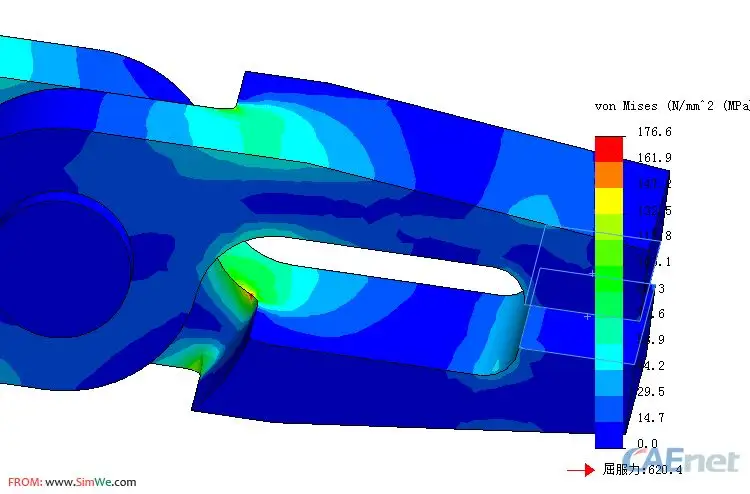

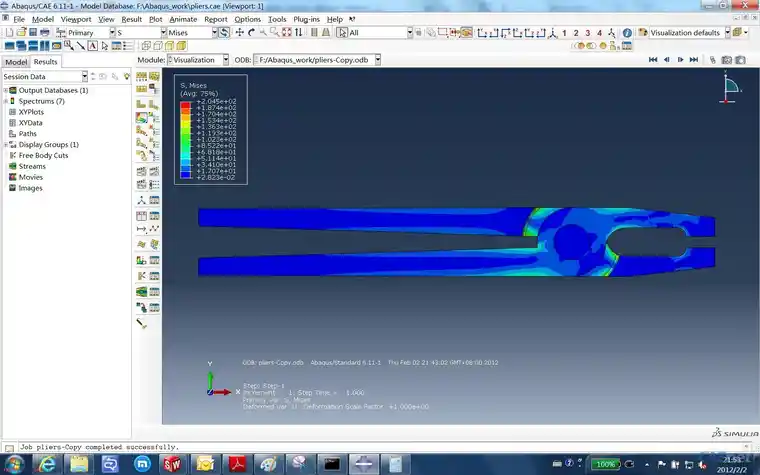

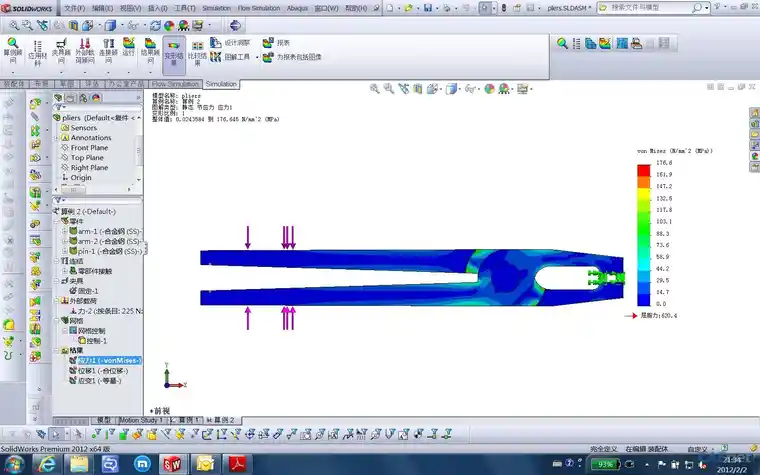

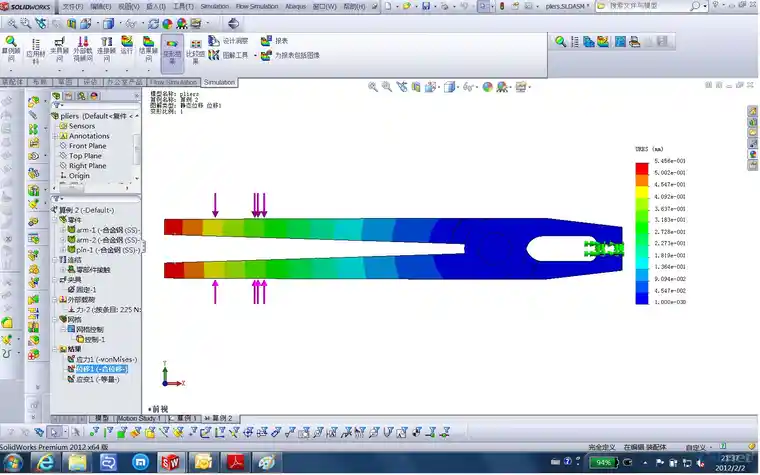

比较他们的应力和位移情况:








免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
