水化热分析原理与应用

①浇筑混凝土时,水泥在水化过程中产生大量热量会使混凝土的温度升高。虽然随时间的推移混凝土的温度会慢慢冷却,但结构各个位置的温度下降速度不均匀,结构不同位置将发生相对温差,此温差会使混凝土发生温度应力,产生裂缝。


②混凝土水化热引起的应力可以分为内部约束应力和外部约束应力两大类。

混凝土内部不同温度分布引起的不同体积变化而导致的应力称为内部约束应力,如混凝土浇筑初期因内部温度升高将发生膨胀,但混凝土表面的温度下降较快,相对应变较小,从而使混凝土产生拉应力 ,此类拉应力裂缝主要发生在尺寸较大的结构。

混凝土在冷却时会发生收缩,但会受到与其接触的原有的混凝土或地基的约束而产生拉力,这种受外部边界约束而产生的应力为外部约束应力。


③水化热分析主要分为热传导分析和热应力分析。

热传导分析主要计算水泥的水化过程中发热、传导、对流等引起的随时间变化的节点温度。

将得到的节点温度作为荷载加载后,计算随时间变化的应力称为热应力分析。


④大体积混凝土的温度裂缝可以利用温度裂缝指数(Crack Ratio, Icr) 来验算。温度裂缝指数要满足结构的重要性、功能、环境条件等因素的要求。温度裂缝指数受水泥的类型、浇筑温度、养生方法等多因素的影响,所以需要对多种条件进行反复分析以找出最佳的浇筑方法。



水化热分析的过程大致如下:

   定义一般材料特性 弹性模量、比热、热传导率
   定义时间依存特性 收缩、徐变、弹性模量变化

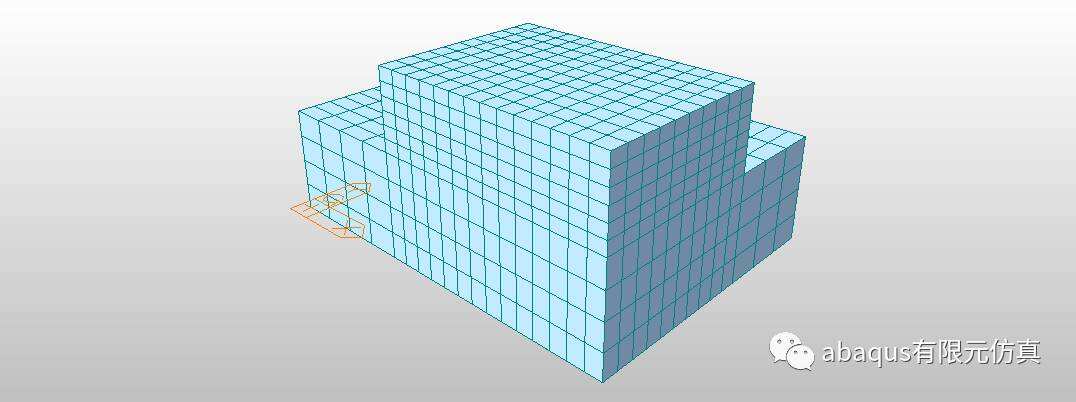

       建立结构模型 定义单元、边界条件
    水化热分析控制定义积分系数、初始温度
    定义环境温度函数        对流系数函数        单元对流边界输入外界温度的变化函数和对流系数函数之后,定义单元(节点)的对流边界
     定义固定温度对于温度不随时间变化的部分输入固定温度
     定义热源函数           分配热源根据水泥种类和实验数据定义热源函数并将其分配给相应单元
   管冷(考虑管冷情况)考虑管冷时,输入管冷相关数据
        定义施工阶段定义各施工阶段对应的单元和边界条件
            运行分析 进行热传导分析和热应力分析
        查看分析结果 查看各阶段的温度和应力



下面将做一个案例来熟悉下整个水化热过程。

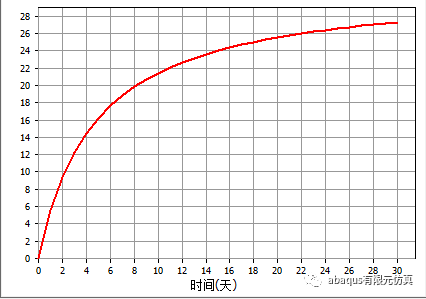

定义强度发展曲线:

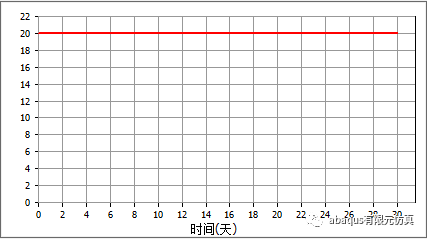

环境温度(20℃):

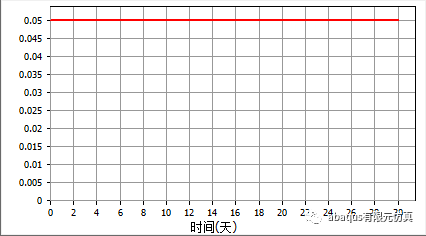

对流边界(或称热传导边界,通过对流系数定义各时刻与外部交换的热量):

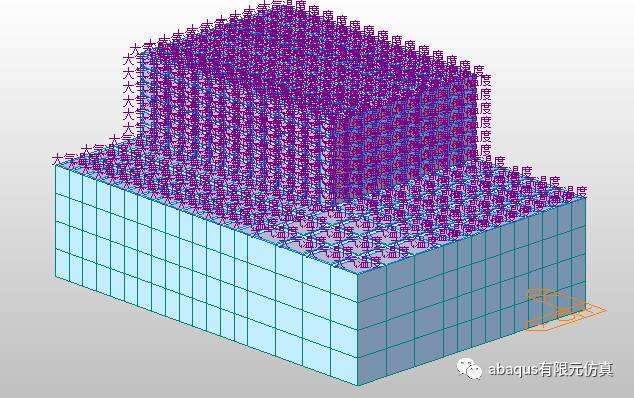

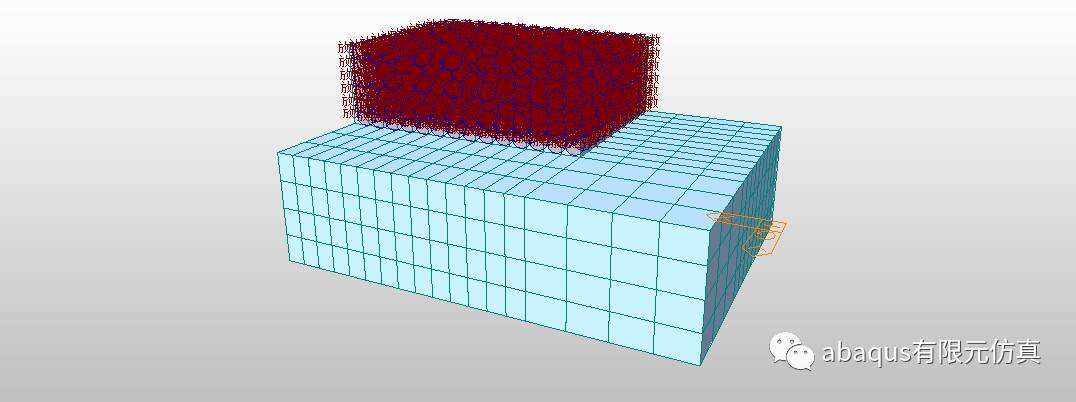

环境温度和对流系数赋予混凝土表面:

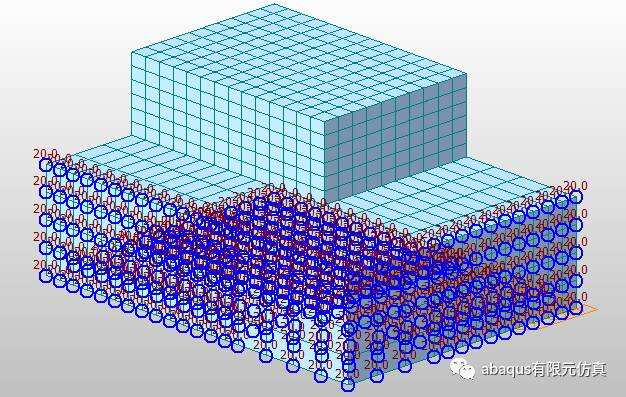

固定温度边界:


另外需要说明的是,我们通常采用1/2或者1/4模型时,对称边界属于绝热边界,不对外扇热,程序默认是绝热边界。

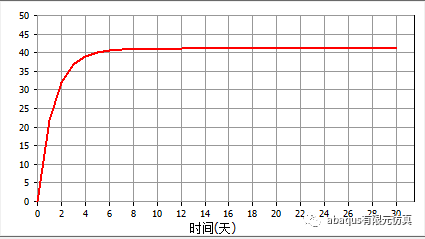

定义热源函数:

混凝土的发热特性应根据材料配合比条件不同会有所不同,所以对于实际工程项目要进行绝热温度上升试验,然后在自定义类型里输入实验结果数据。

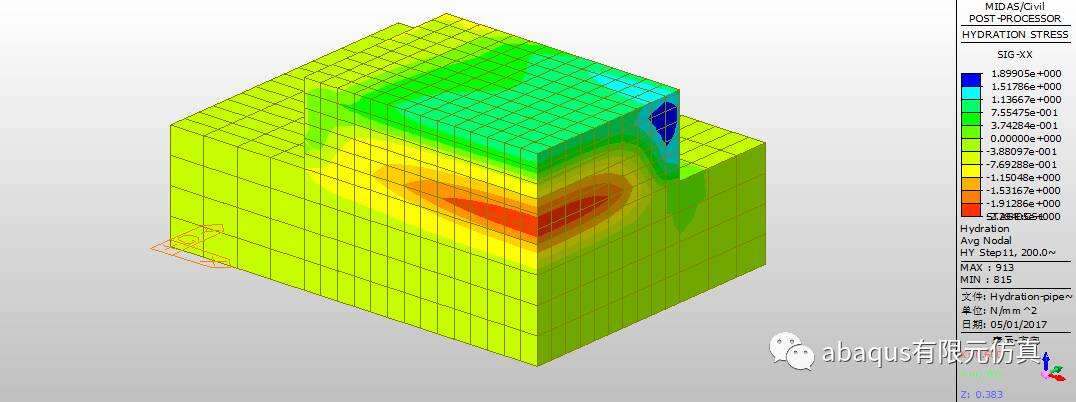

解析结果:

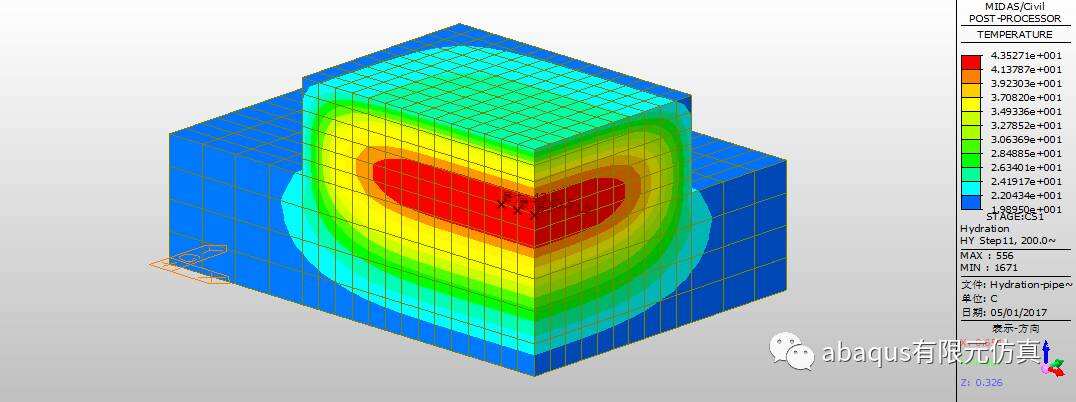

温度:





某节点温度时程结果:

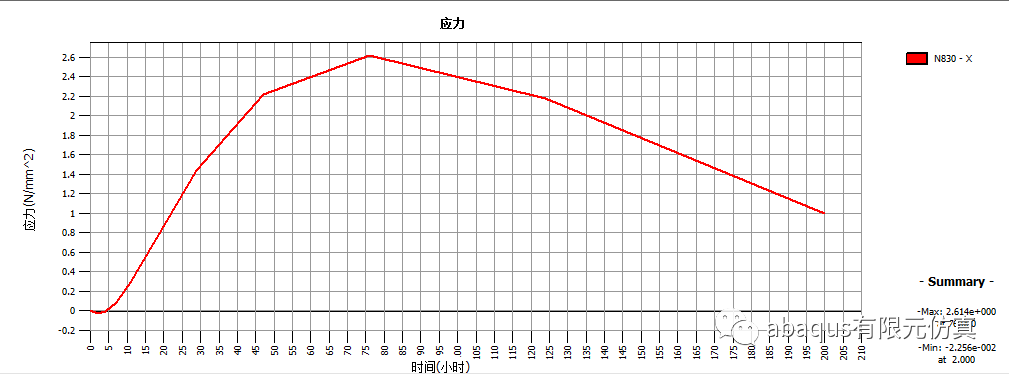

某节点应力时程结果:

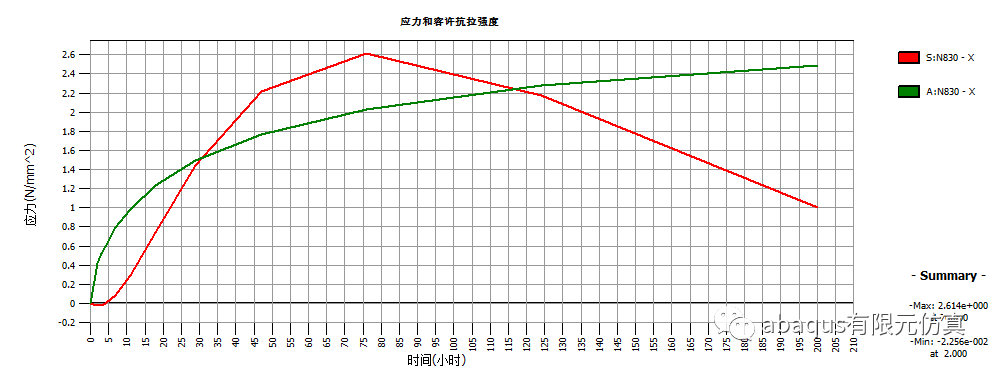

某节点应力与许容抗拉强度时程结果:
