Abaqus在电池包热力耦合分析中的应用

本例展示基于热-结构耦合的热力耦合分析。

1 问题设定

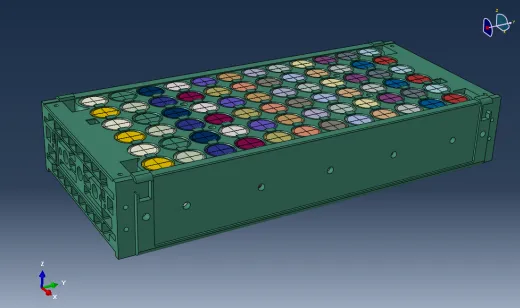

一块电池组,尺寸为 70mm x 175mm x 400mm。对模型进行适当简化,保留主体电芯和 PC 部分,约束电池组底部 Z 方向,电芯部分给定生热源,电池组外表面给定自然对流散热 边界条件,模拟电池组温度变化和应力变化。 由于需要进行实时热力耦合分析,因此电池,PC 材料等采用实体建模,设定相关的 coupling 耦合单元和 tie 约束,建立电芯和 PC 材料之间的接触关系(包括热接触)。




2 分析过程

一般来说,针对热力学问题,通常有顺序耦合和完全耦合两种方法。顺序耦合是先进行 热传导分析,得到温度分布结果,然后把温度分布结果映射到结构分析模型上。 完全耦合 则是直接在 abaqus 中直接给建立的 coupled temp-displacement 分析步,完全实时同步计算 温度变化和应力变化,并可考虑温度和结构变形之间的互相影响。


2.1 有限元计算


2.1.1 几何处理

在 CAD 软件中进行简单处理后,导入 Abaqus 中,需要对零件进行几何清理和修复,删 除不必要的细节特征。


2.1.2 赋予材料属性

根据不同材料电池,PC 等赋予相应的材料参数,注意因为这里需要进行完全热力耦合分析, 因此材料参数必须同时具有力学参数和热学参数,包括:密度,弹性模量,泊松比,塑性曲 线,热膨胀系数,热导率,比热等, 如下图所示:



2.1.3 模型装配

在 Abaqus 中装配的模型,通在 CAD 软件中装配位置关系完全一致。如果在 CAD 软件中 已经装配即可。 这里由于单个电池芯模型一致, 因此为减小前处理工作量, 在 Abaqus 中对单个电芯进行阵列处理,后期只需要分析修改单个电芯模型, 整个装配体所有电芯模 型自动更新。
