CATIA零件布尔装配技术详解

实际设计过程中，要比我们为了讲述命令的案例复杂得多，一个部件的特征或者说设计步骤会从十几、几十个、上百个不等。且有的是加命令，有的是减命令。设计思路混乱，除了在设计过程比较辛苦之外，也会为设计错误埋下伏笔本节开始讲述的布尔操作，是几何体之间的操作，可以使我们的设计更加结构化。

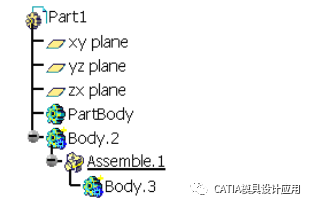

布尔装配，是将一个几何体装配到另外一个几何体中的操作。如下图所示，我们将一个body装配到另外一个body中。

在一切的开始，先说明我们的结构树上有一个特殊的几何体，名字是partbody，它的特点是，它可以接收其他的几何体通过布尔操作融入它，而不能对他使用布尔操作将其装配到其他的几何体中。

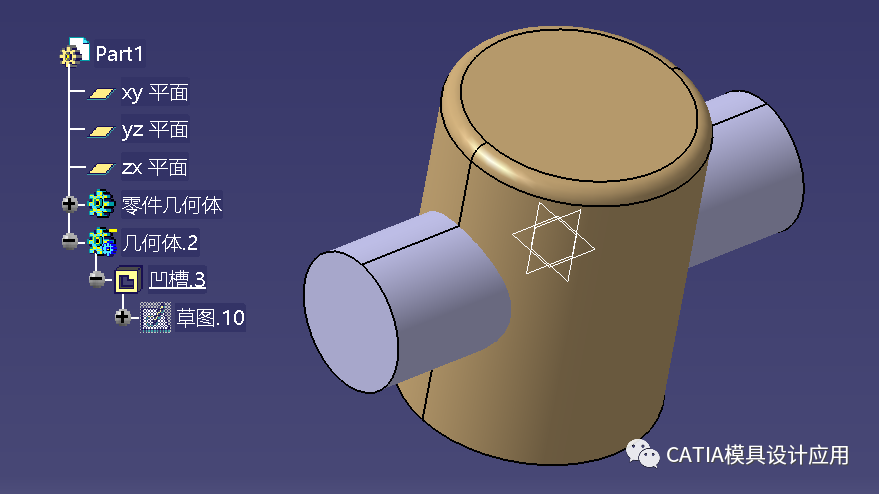

下面，我们准备两个几何体，一个是零件几何体，这个几何体中有一个圆柱。几何体2内也建立一个圆柱，不过它是一个负特征，即其虽然也能被看到，实际确实代表去料操作

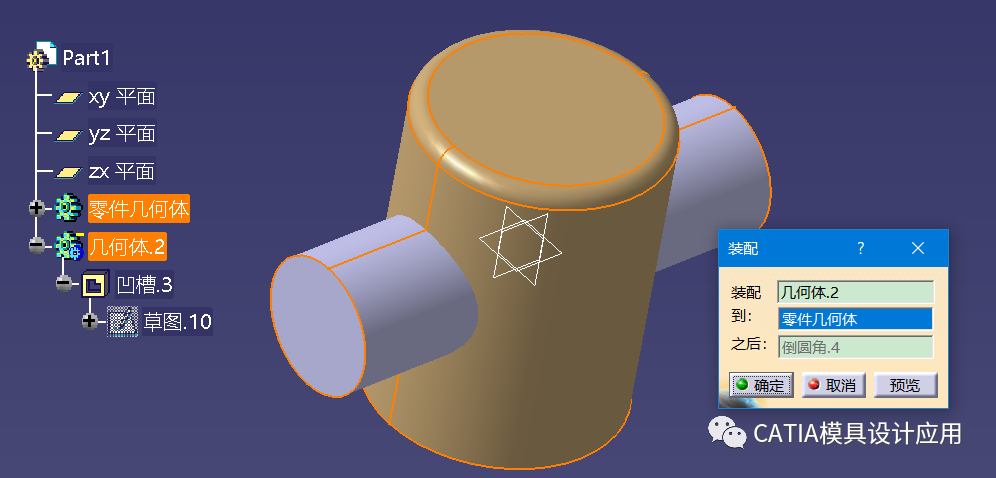

启动装配命令，设置将几何体2装配到零件几何体。

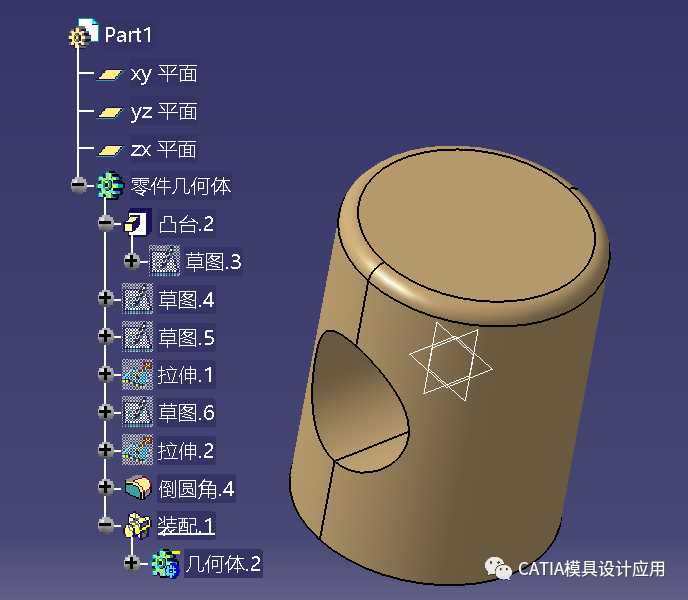

确认后，结构树和三维界面发生如下变化，可见几何体2的节点被装配到零件几何体下，由于其是负的特征，装配的效果是在正特征圆柱中间挖了一个洞。

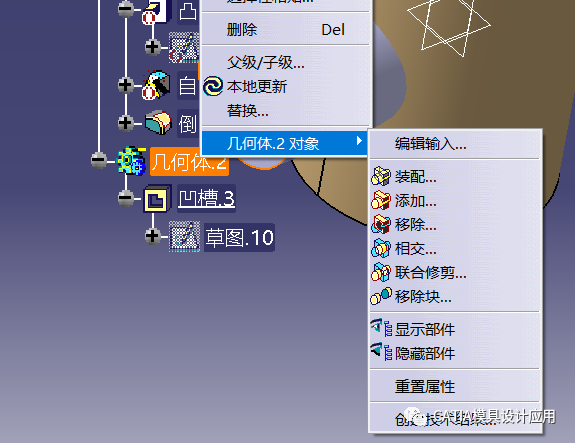

这就是布尔装配的最基础的操作，除了通过命令条中其中命令，也可以从菜单中找到命令，但最方便的还是在几何体的右键中，找到相关的命令。如下图所示，可以看到几何体2对象有所有的布尔运算，后续不再赘述。
