深入探索CATIA零件特征识别技术

在本文之前，我们使用的命令，都是用于使用诸多特征，完成设计从无到有的设计。那么，有另外一种应用场景，别人给你传来了一个文件，这个文件是STL格式的，打开了之后，虽然看到了设计的结果，却看不到过程，而我们希望识别具体的建模过程，从而做进一步的操作。

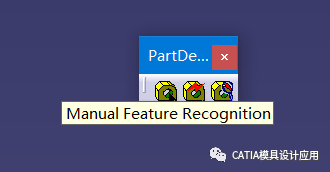

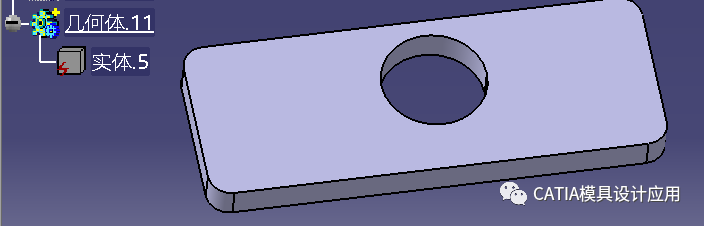

本文讲解手动特征识别命令，如下图，准备了一个简单的几何体。

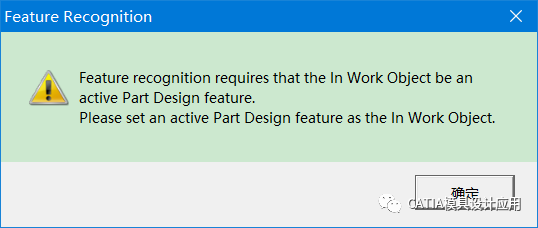

直接启动命令将弹出警告。

这是因为我们激活的是几何体，不是特征。所以，我们要将实体特征定义为当前对象，然后再启动命令，则无此警告了。

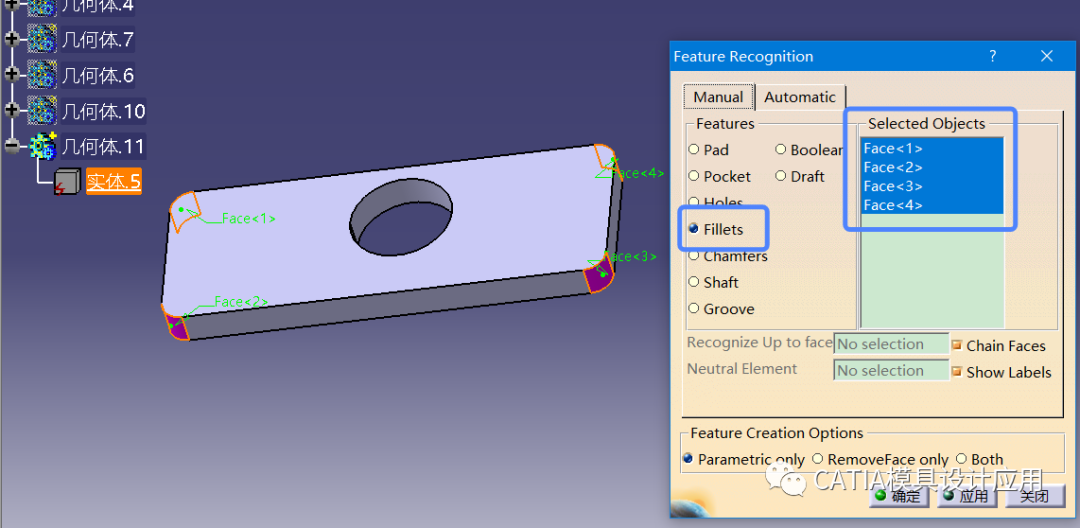

选择四个角的面，类别指定为倒圆角Fillets。

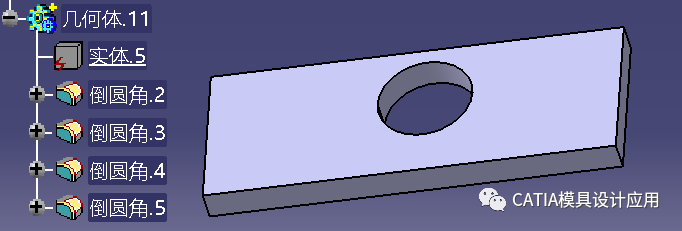

确定后，则识别出四个圆角特征，实体5上的四角圆角面被移除。

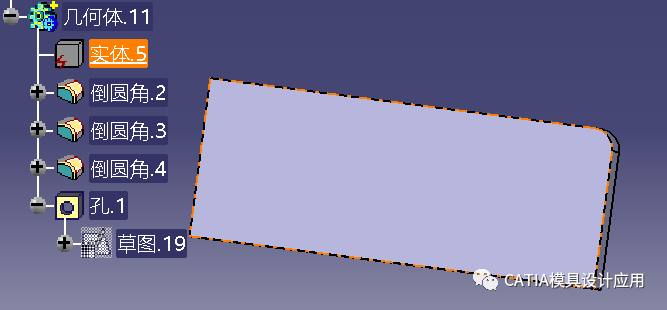

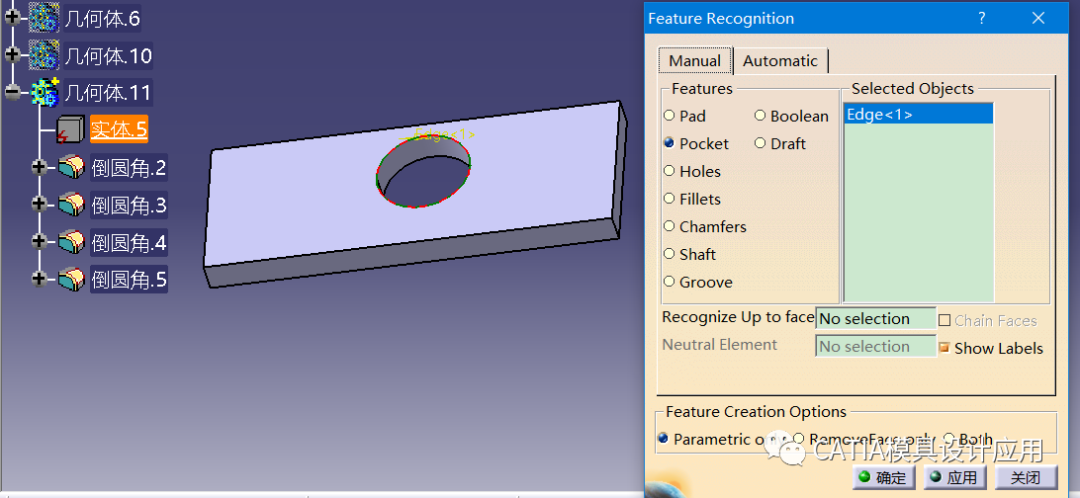

继续，选择识别类型为凹槽pocket，并选择圆形的边线。

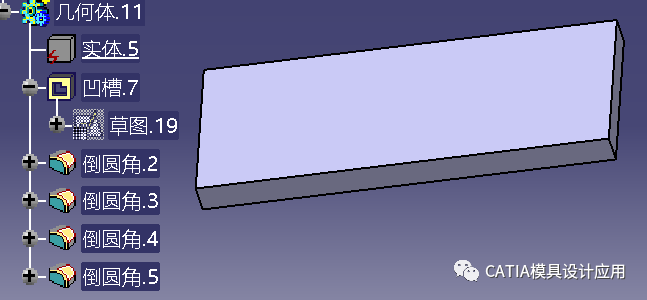

确定后效果如下。

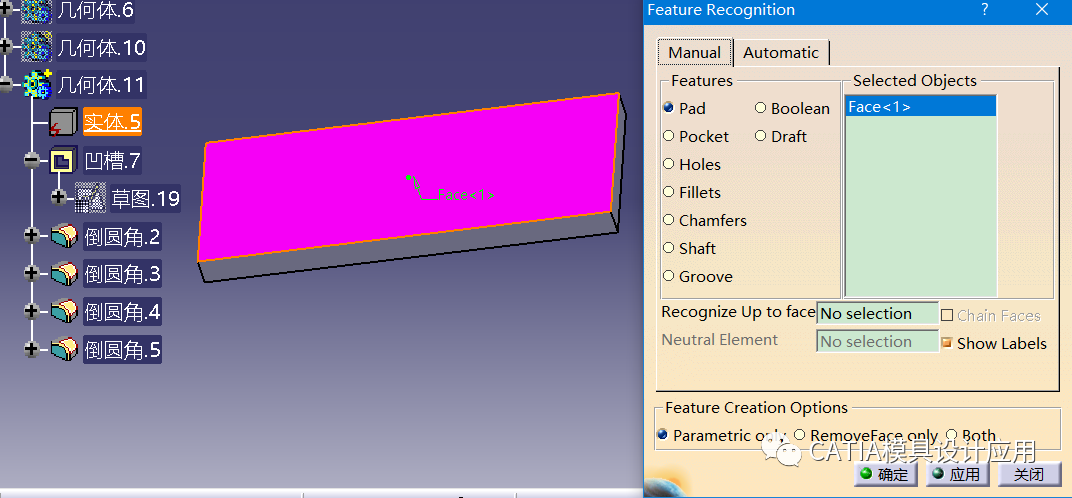

最后，识别凸台pad，然后选择平面。

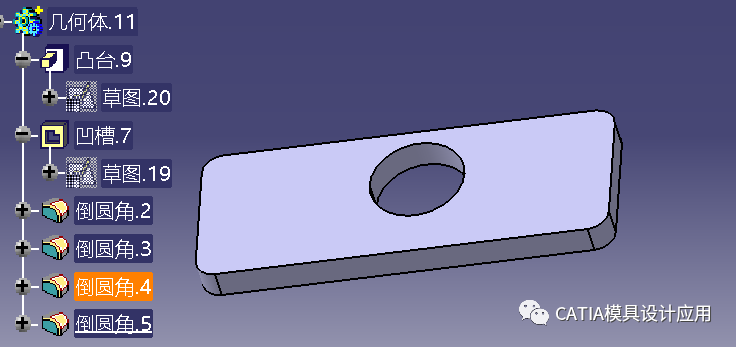

确定后，完成特征的识别和恢复。

如此可见，这个命令需要手工识别并选择特征类型，识别的过程可以考虑从修饰特征开始，逐步反馈到最初的特征，即与建模的过程相反。

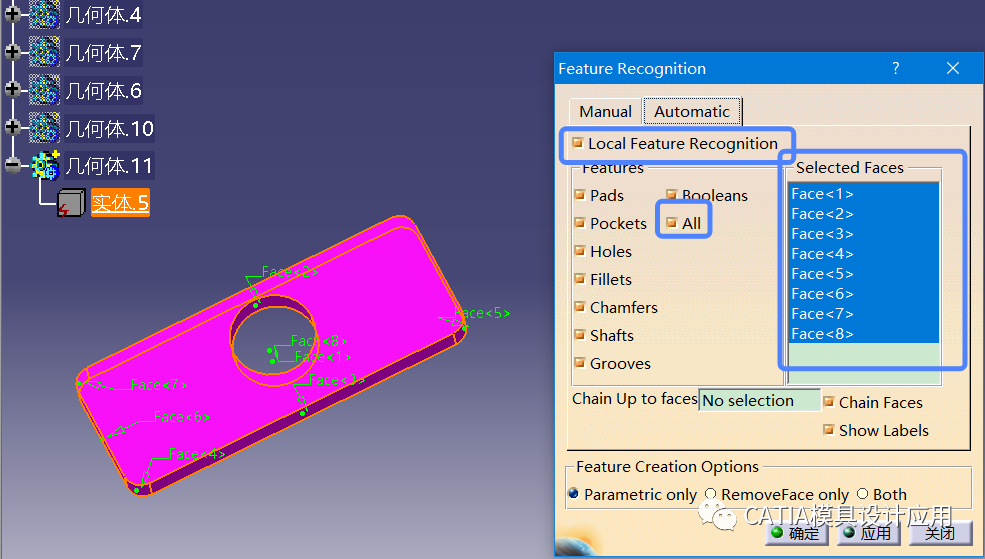

下面演示一下自动选项卡，切换后勾选local feature Recognition，然后勾选All，然后选择实体的所有外表面。

结果如下，可以批量识别并恢复除了最初的凸台特征之外的所有其他的特征，如此可以一定程度提高效率。

至于其他选项，大家自行探索吧。其实本人工作中，并不经常使用这个命令。因为，我们设计的模具结构，通常都太大太复杂了，不可能如本例的数模一样简单。不过，如一些不是很复杂的标准件等，如果能够通过识别完成数模的参数化，还是有价值的。
