CATIA特征半径测量难题破解

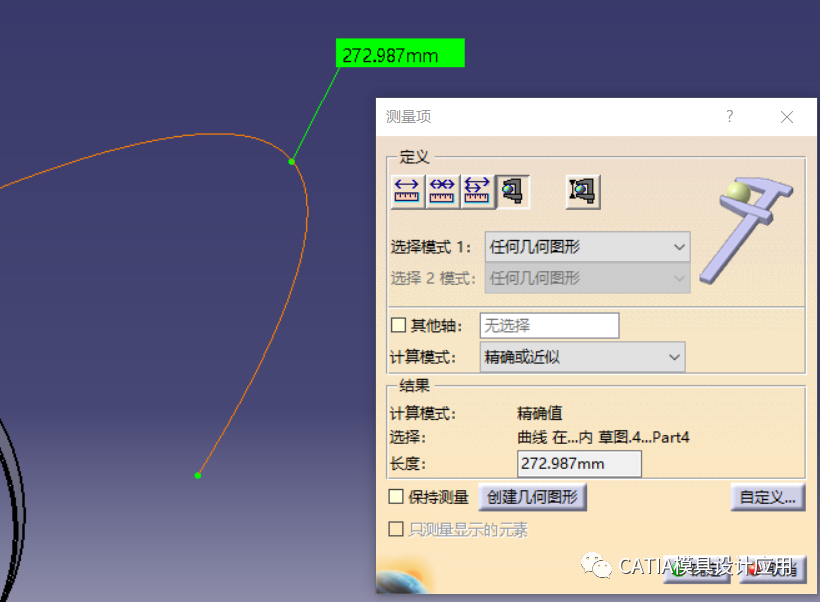

测量是CATIA应用过程中最常用的功能之一。当我们测量一段圆弧的时候,可能发现无论我们如何更改测量项的设置选项,都无法显示其半径……只能显示其长度,怎么办?

排除测量项设置问题之外,还有两种情况:

  1. 选择的对象本来就不是圆角特征,是任意弧
  2. 选择的对象是圆角特征,但是在数据的转化过程中他丢失了圆弧信息


下面展示一下如何解决这种问题。

拟合重构吗?

对于明显的圆弧特征,拟合起来虽然麻烦,但是可行。

对于非明显的圆弧特征,则无计可施了。

显然拟合重构不是一个好办法。

我们需要借助于另外一个命令。

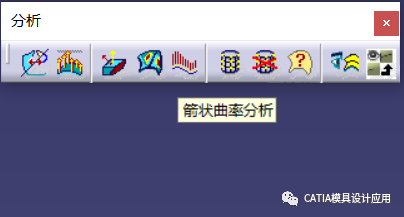

切换到创成式外形设计模块,找到分析工具栏,启动箭状曲率分析命令,选择目标曲线即可。

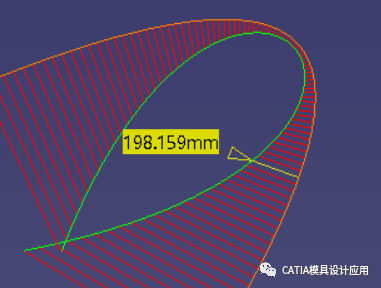

如下图,测量结果以曲率梳的形式展示,光标落到什么位置,就显示什么位置的曲率半径。

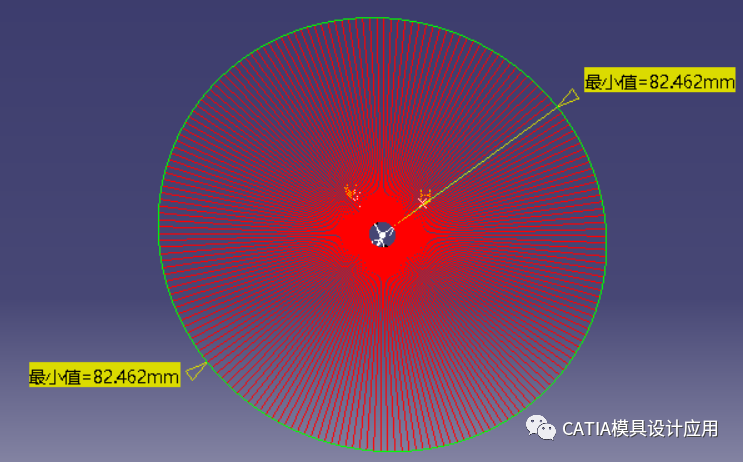

对于圆弧而言,效果如下:



  (完)
