CATIA实体拔模分析教程

对产品的快速的拔模分析,可以让产品的错误点和风险点暴露无遗,在零件设计模块的分析工具栏中,第一个命令是拔模分析,本文将做简单介绍。

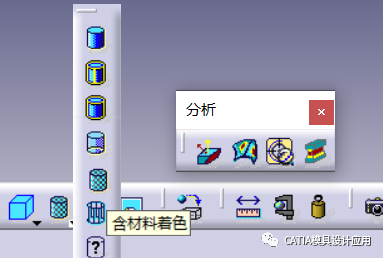

  首先,要将显示模式更改为含材料着色。

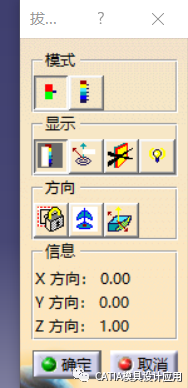

启动拔模分析命令,在弹出的对话框中,可以定义显示模式,显示内容和评价方向。其中最重要的是拔模方向,因为方向的错误,会导致最终评价结果的失真。

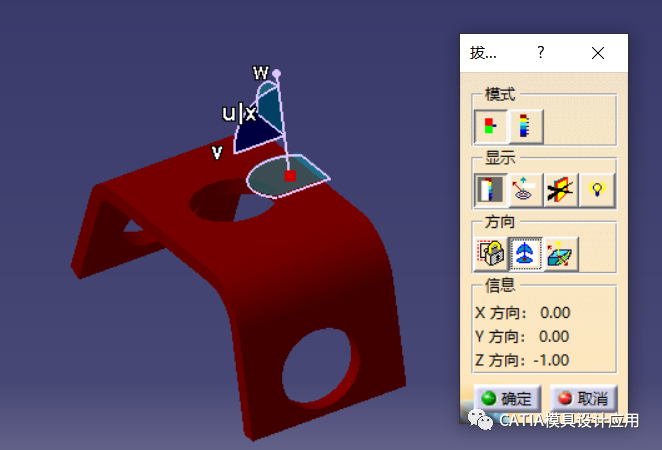

单击方向中的坐标系图标,三维视图中将显示坐标系,手动拖动坐标系使它附着到集 合体表面或者辅助线框中,确保W方向的正确性。

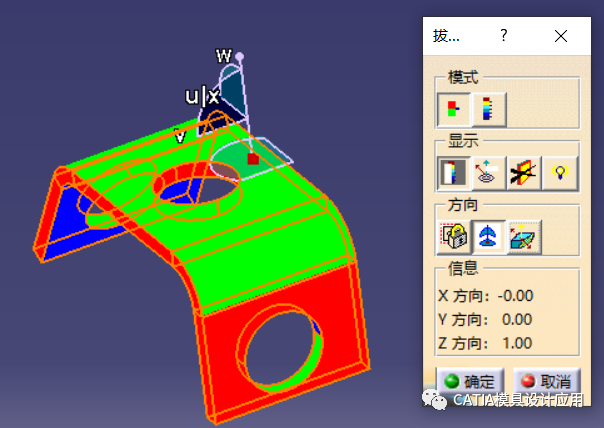

到树结构中选择对象,对象将被不同的颜色渲染,其中各种颜色的表示范围可以根据实际需求进行设置。

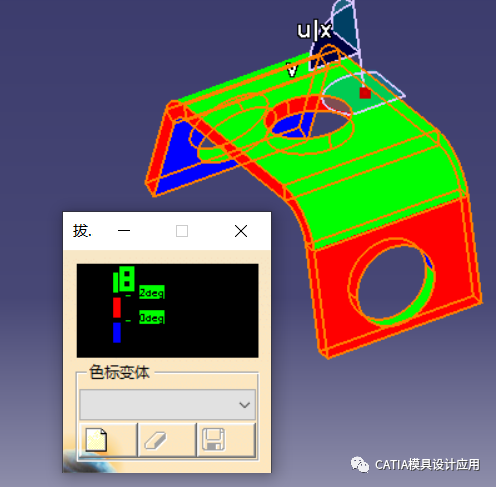

双击图标显示框中的文字,可以设置颜色的字段数值。
