这次分享一下布尔运算里面的装配，也就是把几何体都装配到一起形成一个整体。

catia v5r20 破解安装版 v2013.04.25 64位

• 类型：3D制作类
• 大小：14.GB
• 语言：简体中文
• 时间：2016-06-27

查看详情

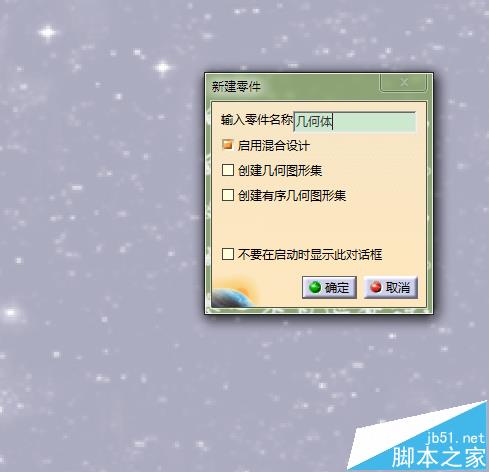

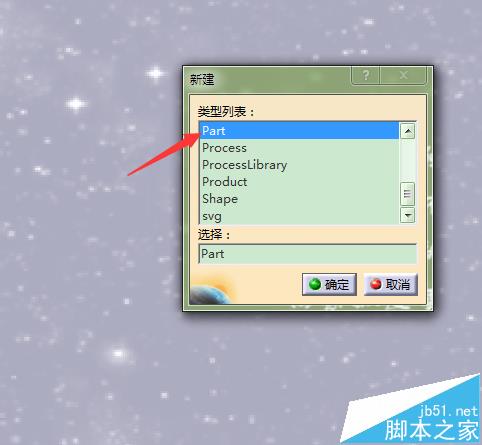

1、打开CATIA软件，新建一个PART文件，命名为，几何体；

2、在零件几何体下创建一个40*40的高80厚2mm的方管；

3、插入一个几何体；

4、在心插入的几何体中绘制一个40*40高80厚2mm的方管；

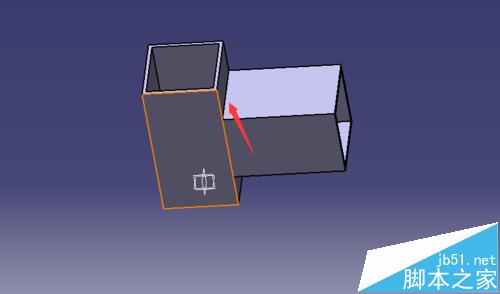

5、我们点击每个几何体发现他们是孤立的；只是有相交的线；

6、选择几何体2，进行装配；

7、这是我们发现，装配后的几何体变成一个几何体了；没有相交线了；

8、而且结构树叶发生变化了，原本是几何体2与零件几何体是一个级别，现在几何体2变为零件几何体的一部分了。

注意事项：

注意箭头处

注意一定是把几何体装配到零件几何体下面
